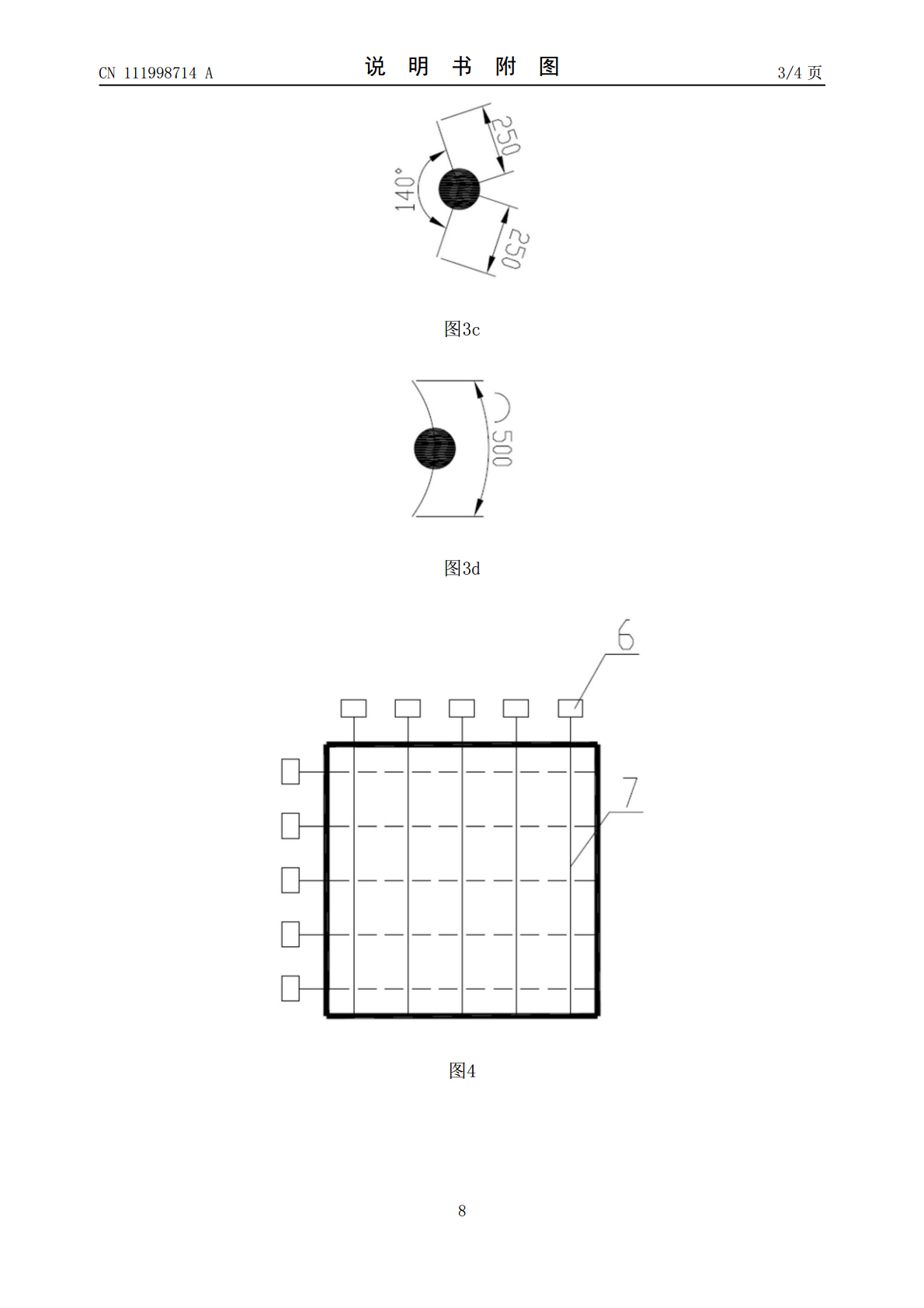

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111998714A(43)申请公布日2020.11.27(21)申请号202010985529.9(22)申请日2020.09.18(71)申请人西安热工研究院有限公司地址710032陕西省西安市碑林区兴庆路136号申请人西安西热锅炉环保工程有限公司(72)发明人邹小刚张知翔周飞李楠车宏伟姬海民申冀康李文锋(74)专利代理机构西安智大知识产权代理事务所61215代理人何会侠(51)Int.Cl.F28D21/00(2006.01)F28F9/22(2006.01)F28F27/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种气体流场均匀性自动控制系统及控制方法(57)摘要本发明公开了一种气体流场均匀性自动控制系统及控制方法，用于烟气余热利用装置前的流场均匀性自动控制，该系统包括依次连通的进口烟道、导流烟道和出口烟道，用于调节导流烟道出口动压场的均流装置，位于导流烟道出口处的多个压力测点；所述均流装置包括设置在导流烟道内的导流叶片，导流叶片为多个，横向、纵向、前后布置于导流烟道内，设置在导流烟道外通过转动轴与导流叶片连接的电动执行机构，与电动执行机构连接的控制系统；本发明还公开了该系统的控制方法；本发明可以均匀气体流场，避免烟气余热利用装置因局部磨损发生泄漏，提高烟气余热利用装置的可靠性。CN111998714ACN111998714A权利要求书1/1页1.一种气体流场均匀性自动控制系统，其特征在于，用于烟气余热利用装置前的流场均匀性自动控制，包括依次连通的进口烟道(2)、导流烟道(1)和出口烟道(3)，用于调节导流烟道(1)出口动压场的均流装置(4)，位于导流烟道(1)出口处的多个压力测点(5)；所述均流装置(4)包括设置在导流烟道(1)内的导流叶片(8)，导流叶片(8)为多个，横向、纵向、前后布置于导流烟道(1)内，设置在导流烟道(1)外通过转动轴(7)与导流叶片(8)连接的电动执行机构(6)，与电动执行机构(6)连接的控制系统(9)。2.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述均流装置(4)为在线自动调节。3.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述压力测点(5)采用网格法布置，在线实时监测导流烟道(1)出口截面压力场。4.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述进口烟道(2)、导流烟道(1)、进口烟道(3)为矩形烟道或圆形烟道。5.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述导流烟道(1)为各种角度的转弯烟道或变径烟道。6.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述转动轴(7)和导流叶片(8)的布置为直线型、角型或弧型。7.根据权利要求6所述的一种气体流场均匀性自动控制系统，其特征在于，所述角型的角度为140°～160°。8.根据权利要求1所述的一种气体流场均匀性自动控制系统，其特征在于，所述导流叶片(8)与转动轴(7)采用中心连接或偏心连接。9.权利要求1至8任一项所述的一种气体流场均匀性自动控制系统的控制方法，其特征在于，压力测点(5)通过网格法实时监测导流烟道(1)出口动压场，并实时传送至控制系统(9)，控制系统(9)根据动压场的数据，计算动压场平均值和各点与平均值的偏差值，并根据各点偏差值向对应上游均流装置(4)发送调节指令；均流装置(4)的电动执行机构(6)接收控制系统指令，驱动转动轴(7)，调节导流叶片(8)角度，从而影响导流烟道(1)出口动压场，行成负反馈闭式控制，直至导流烟道(1)出口各点动压场偏差值小于10％，实现导流烟道(1)出口气体流场均匀，避免下游的烟气余热利用装置因局部磨损发生泄漏，提高烟气余热利用装置的可靠性。2CN111998714A说明书1/3页一种气体流场均匀性自动控制系统及控制方法技术领域[0001]本发明属于发电机组节能环保技术领域，涉及一种气体流场均匀性自动控制系统及控制方法，可用于烟气余热利用装置前的流场均匀性自动控制。背景技术[0002]随着我国节能减排政策的不断深化，烟气余热利用装置得到了广泛应用。大多数燃煤机组将烟气余热利用装置布置于空预器和除尘器之间的烟道内，不仅能够回收烟气余热，提高电除尘器效率，还能降低脱硫塔水耗，为用户带来了显著的经济效益和环保效益。但随着运行时间的增加，约90％的烟气余热利用装置发生了泄漏，轻则造成烟气余热利用装置退出运行，重则造成除尘器故障，甚至造成机组非停。根据分析，造成泄漏的主要原因为磨损、积灰和腐蚀，其中又以磨损为主要原因。烟气余热利用装置受布置空间的限制，其进口靠近烟道转弯处，烟气流场不均，且烟气中含有
