剩余氨水用于焦炉烟气脱硫脱硝的方法及系统.pdf

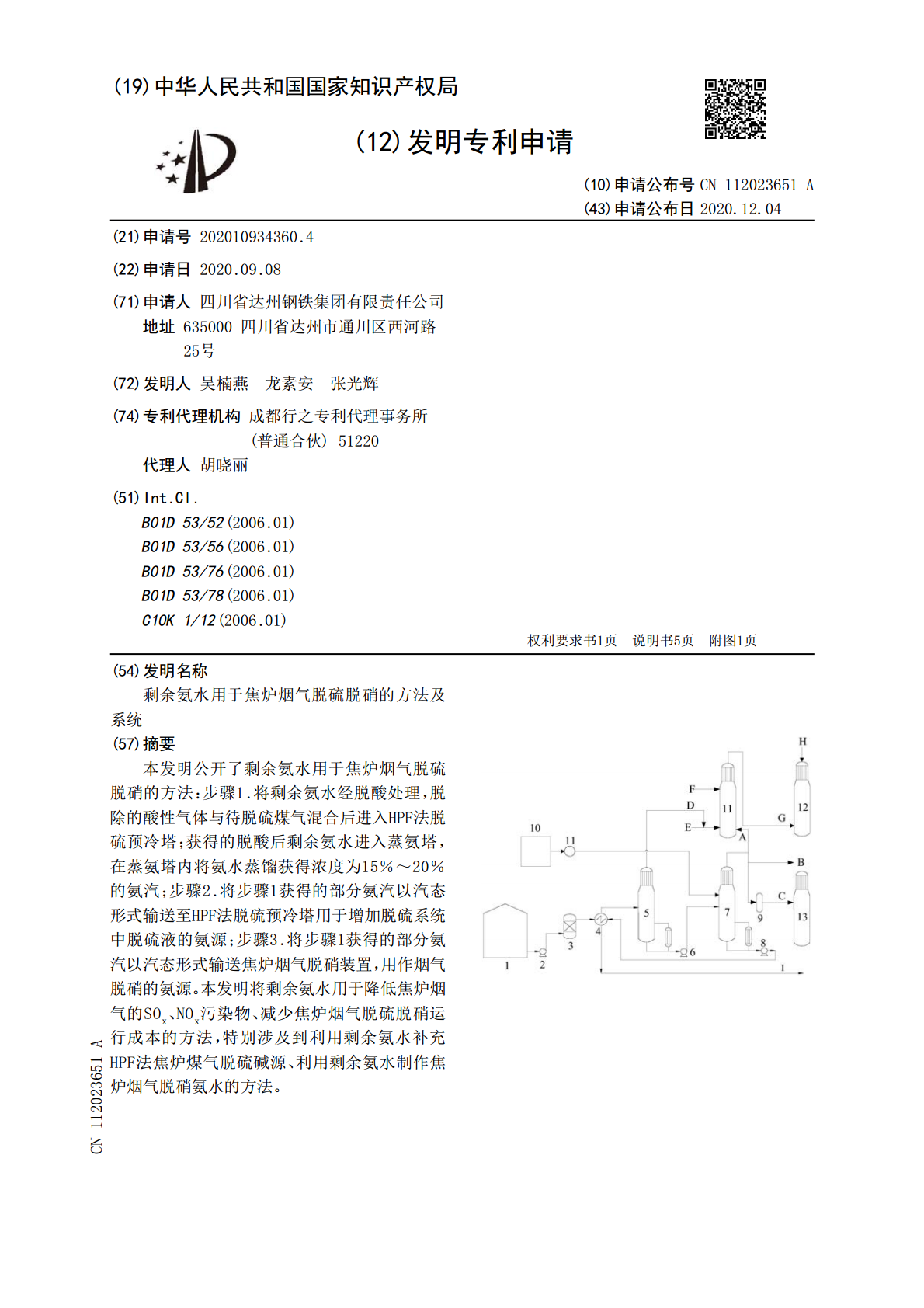

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112023651A(43)申请公布日2020.12.04(21)申请号202010934360.4(22)申请日2020.09.08(71)申请人四川省达州钢铁集团有限责任公司地址635000四川省达州市通川区西河路25号(72)发明人吴楠燕龙素安张光辉(74)专利代理机构成都行之专利代理事务所(普通合伙)51220代理人胡晓丽(51)Int.Cl.B01D53/52(2006.01)B01D53/56(2006.01)B01D53/76(2006.01)B01D53/78(2006.01)C10K1/12(2006.01)权利要求书1页说明书5页附图1页(54)发明名称剩余氨水用于焦炉烟气脱硫脱硝的方法及系统(57)摘要本发明公开了剩余氨水用于焦炉烟气脱硫脱硝的方法：步骤1.将剩余氨水经脱酸处理，脱除的酸性气体与待脱硫煤气混合后进入HPF法脱硫预冷塔；获得的脱酸后剩余氨水进入蒸氨塔，在蒸氨塔内将氨水蒸馏获得浓度为15％～20％的氨汽；步骤2.将步骤1获得的部分氨汽以汽态形式输送至HPF法脱硫预冷塔用于增加脱硫系统中脱硫液的氨源；步骤3.将步骤1获得的部分氨汽以汽态形式输送焦炉烟气脱硝装置，用作烟气脱硝的氨源。本发明将剩余氨水用于降低焦炉烟气的SOx、NOx污染物、减少焦炉烟气脱硫脱硝运行成本的方法，特别涉及到利用剩余氨水补充HPF法焦炉煤气脱硫碱源、利用剩余氨水制作焦炉烟气脱硝氨水的方法。CN112023651ACN112023651A权利要求书1/1页1.剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，包括以下方法：步骤1.将剩余氨水经脱酸处理，脱除的酸性气体与待脱硫煤气混合后进入HPF法脱硫预冷塔；获得的脱酸后剩余氨水进入蒸氨塔，向蒸氨塔添加碱溶液，在蒸氨塔内将氨水蒸馏获得浓度为15％～20％的氨汽；步骤2.将步骤1获得的氨汽的总质量的92％～97％以汽态形式输送至HPF法脱硫预冷塔，与待脱硫煤气经同时冷却液冷却后作为混合流体由塔底进入脱硫塔，混合流体与塔顶进入的脱硫液逆向接触脱硫；步骤3.将步骤1获得的氨汽的总质量的3％～8％以汽态形式输送焦炉烟气脱硝装置，用作烟气脱硝的氨源。2.根据权利要求1所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤1中，还包括，剩余氨水先经过滤处理后，再经换热器与蒸氨塔的废水换热后进入脱酸塔；所述过滤处理用于处理剩余氨水中的杂质，所述杂质包括焦油。3.根据权利要求1所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤1中，脱除的酸性气体组分包括CO2、H2S、HCN和NH3；其中CO2和H2S的总质量达90％以上。4.根据权利要求3所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤1中，加入蒸氨塔的碱溶液为氢氧化钠溶液，质量浓度为30％～50％，加入量为脱酸后剩余氨水质量的3‰～6‰。5.根据权利要求1所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤2中，进入HPF法脱硫塔的脱硫液中挥发氨的含量大于8g/L。6.根据权利要求5所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤2中，进入HPF法脱硫塔的脱硫液中挥发氨的含量为8g/L～10g/L。7.根据权利要求5所述的剩余氨水用于焦炉烟气脱硫脱硝的方法，其特征在于，所述步骤2中，由HPF法脱硫预冷塔处理后的煤气温度24℃～26℃；进入脱硫塔的脱硫液温度为28℃～31℃。8.一种剩余氨水处理系统，包括剩余氨水槽(1)、脱酸塔(5)和蒸氨塔(7)，所述剩余氨水槽(1)的输出端通过管路与脱酸塔(5)的输入端连通，管路上设有剩余氨水泵(2)；所述脱酸塔(5)的液体输出端通过管路与蒸氨塔(7)的输入端连通，其特征在于，所述脱酸塔(5)的气体输出端通过管路连接HPF法脱硫预冷塔煤气输入管，脱酸塔(5)输出的酸性气体与煤气混合后进入HPF法脱硫预冷塔；所述蒸氨塔(7)的氨汽输出端通过两个并联分支管路分别连接至HPF法脱硫预冷塔的塔顶和烟气脱硝装置；所述一种剩余氨水处理系统用于实现权利要求1至7任一项所述的剩余氨水用于焦炉烟气脱硫脱硝的方法。9.根据权利要求8所述的一种剩余氨水处理系统，其特征在于，还包括换热器(4)，所述换热器(4)设置在脱酸塔(5)的上游管路上；所述蒸氨塔(7)的废水输出端通过管路连通至换热器(4)；剩余氨水经管路流通至换热器(4)与废水换热后进入脱酸塔(5)。10.根据权利要求9所述的一种剩余氨水处理系统，其特征在于，还包括过滤器(3)，所述过滤器(3)设置在剩余氨水槽(1)和过滤器(4)之间，所述过滤器(4)用于脱除剩余氨水中包含焦油在内的杂质。2CN112023651A说明书1/5页剩余氨水用
