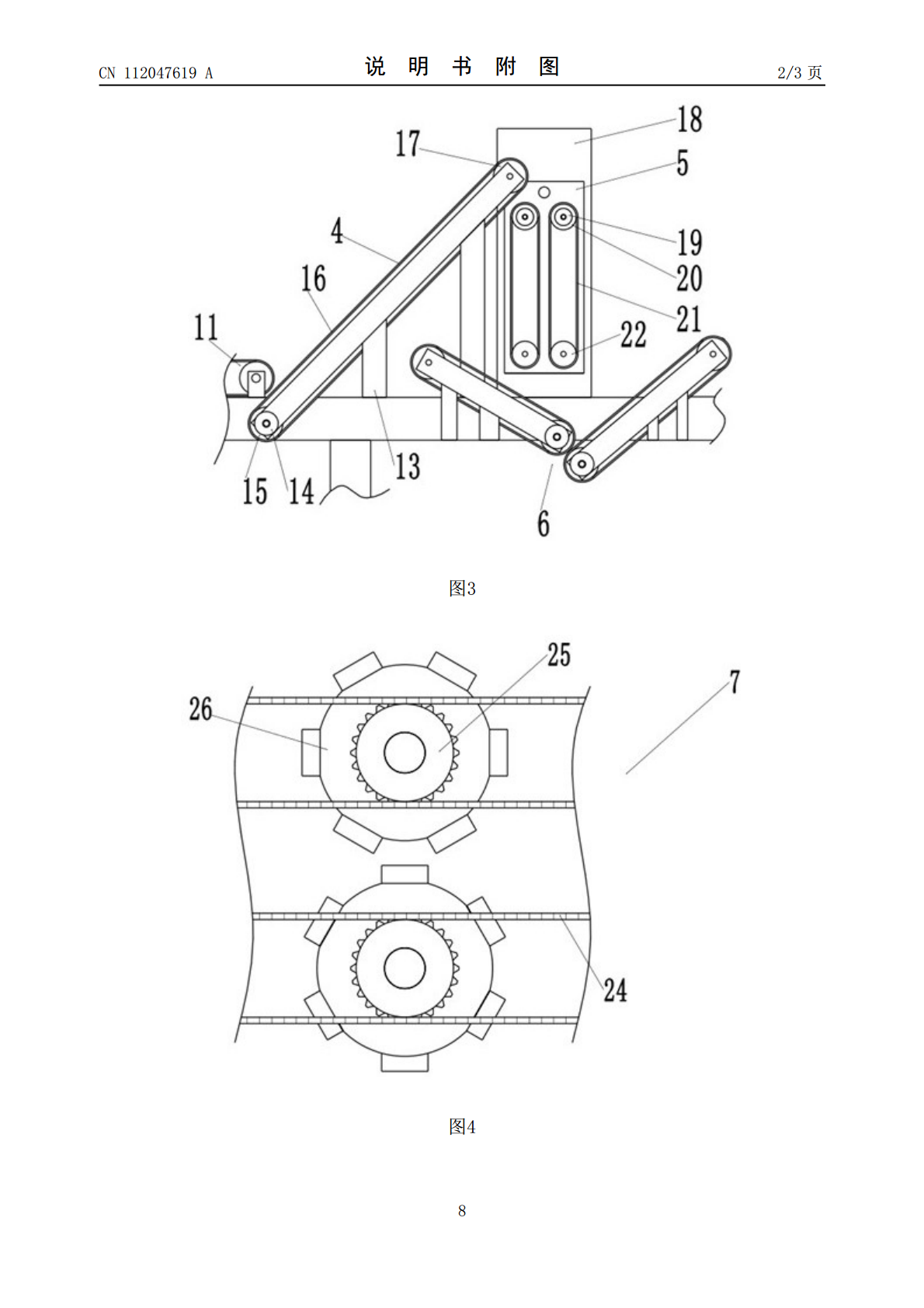

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112047619A(43)申请公布日2020.12.08(21)申请号202010762872.7(22)申请日2020.08.01(71)申请人河南富源岩棉有限公司地址453000河南省新乡市延津县产业集聚区北区(72)发明人张付合(74)专利代理机构新乡市平原智汇知识产权代理事务所(普通合伙)41139代理人路宽(51)Int.Cl.C03B37/005(2006.01)F27D15/02(2006.01)B65G23/04(2006.01)B65G47/52(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种岩棉板生产线(57)摘要本发明公开了一种岩棉板生产线，包括工作台，工作台的顶部固定有集棉机、摆锤布棉机、成型机、第一输送机构、竖丝摆锤布棉机、第二输送机构、打摺机构和固化炉，工作台的顶部一端通过螺栓安装有冷却箱，工作台的顶部通过螺栓安装有第三输送机构和第四输送机构，打摺机构的一侧安装有伺服电机二，伺服电机二的输出端和打摺机构的一侧均安装有齿轮盘，齿轮盘的外壁啮合有链条，齿轮盘的一侧连接有打摺辊，冷却箱的顶部安装有散热扇，第一输送机构、第二输送机构、第三输送机构和第四输送机构均包括有安装架。本发明能降低岩棉板的温度，便于岩棉板的放置，提高岩棉板生产的工作效率，岩棉纤维形成竖丝，提高岩棉的抗压强度。CN112047619ACN112047619A权利要求书1/1页1.一种岩棉板生产线，包括工作台（10），其特征在于，所述工作台（10）的顶部固定有集棉机（1）、摆锤布棉机（2）、成型机（3）、第一输送机构（4）、竖丝摆锤布棉机（5）、第二输送机构（6）、打摺机构（7）和固化炉（8），所述工作台（10）的顶部一端通过螺栓安装有冷却箱（9），所述工作台（10）的顶部通过螺栓安装有第三输送机构（11）和第四输送机构（12），所述打摺机构（7）的一侧安装有伺服电机二（23），所述伺服电机二（23）的输出端和打摺机构（7）的一侧均安装有齿轮盘（25），所述齿轮盘（25）的外壁啮合有链条（24），所述齿轮盘（25）的一侧连接有打摺辊（26），所述冷却箱（9）的顶部安装有散热扇（28）。2.根据权利要求1所述的一种岩棉板生产线，其特征在于，所述第一输送机构（4）、第二输送机构（6）、第三输送机构（11）和第四输送机构（12）均包括有安装架（13），所述安装架（13）的一侧通过螺栓安装有驱动电机（14），所述驱动电机（14）的输出端连接有主动辊一（15）。3.根据权利要求2所述的一种岩棉板生产线，其特征在于，所述安装架（13）的一侧安装有从动辊一（17），所述主动辊一（15）和从动辊一（17）的外壁缠绕有传送带一（16）。4.根据权利要求1所述的一种岩棉板生产线，其特征在于，所述工作台（10）的顶部固定有固定架（18），所述竖丝摆锤布棉机（5）转动连接在固定架（18）的一侧，所述竖丝摆锤布棉机（5）包括转动板，所述转动板的一侧安装有伺服电机一（19）。5.根据权利要求4所述的一种岩棉板生产线，其特征在于，所述伺服电机一（19）的输出端连接有主动辊二（20），所述转动板的一侧安装有从动辊二（22），所述主动辊二（20）和从动辊二（22）的外壁设置有传送带二（21）。6.根据权利要求1所述的一种岩棉板生产线，其特征在于，所述第三输送机构（11）位于摆锤布棉机（2）的正下方，所述第三输送机构（11）贯穿成型机（3）的内部。7.根据权利要求1所述的一种岩棉板生产线，其特征在于，所述第四输送机构（12）的一端位于打摺机构（7）的一端的正下方，所述第四输送机构（12）贯穿固化炉（8）和冷却箱（9）的内部，所述固化炉（8）和冷却箱（9）的一侧均固定有观察窗（27）。2CN112047619A说明书1/4页一种岩棉板生产线技术领域[0001]本发明涉及岩棉板加工设备技术领域，尤其涉及一种岩棉板生产线。背景技术[0002]岩棉板又称岩棉保温装饰板，是以玄武岩为主要原材料，经高温熔融加工而成的无机纤维板，1981年6月量试成功岩棉板是一种新型的保温、隔燃、吸声材料。岩棉板是经过高温融熔加工成的人工无机纤维，具有质量轻、导热系数小、吸热、不燃的特点，初始研制在建筑中是常见的应用类型多用于工业建筑应符合《建筑绝热材料的应用类型和基本要求》的规定。[0003]现有技术中的岩棉板生产线，不能相对较好的快速降低岩棉板的温度，不便于后期岩棉板的放置，导致生产岩棉板的工作效率较低，没有使岩棉纤维形成竖丝，导致岩棉的抗压强度下降。因此，亟需设计一种岩棉板生产线来解决上述问题。发明内容[0004]本发明的目的是为了解决现有技术中存在的不能相对较好的快速降低岩棉板的温度，不便于后期
