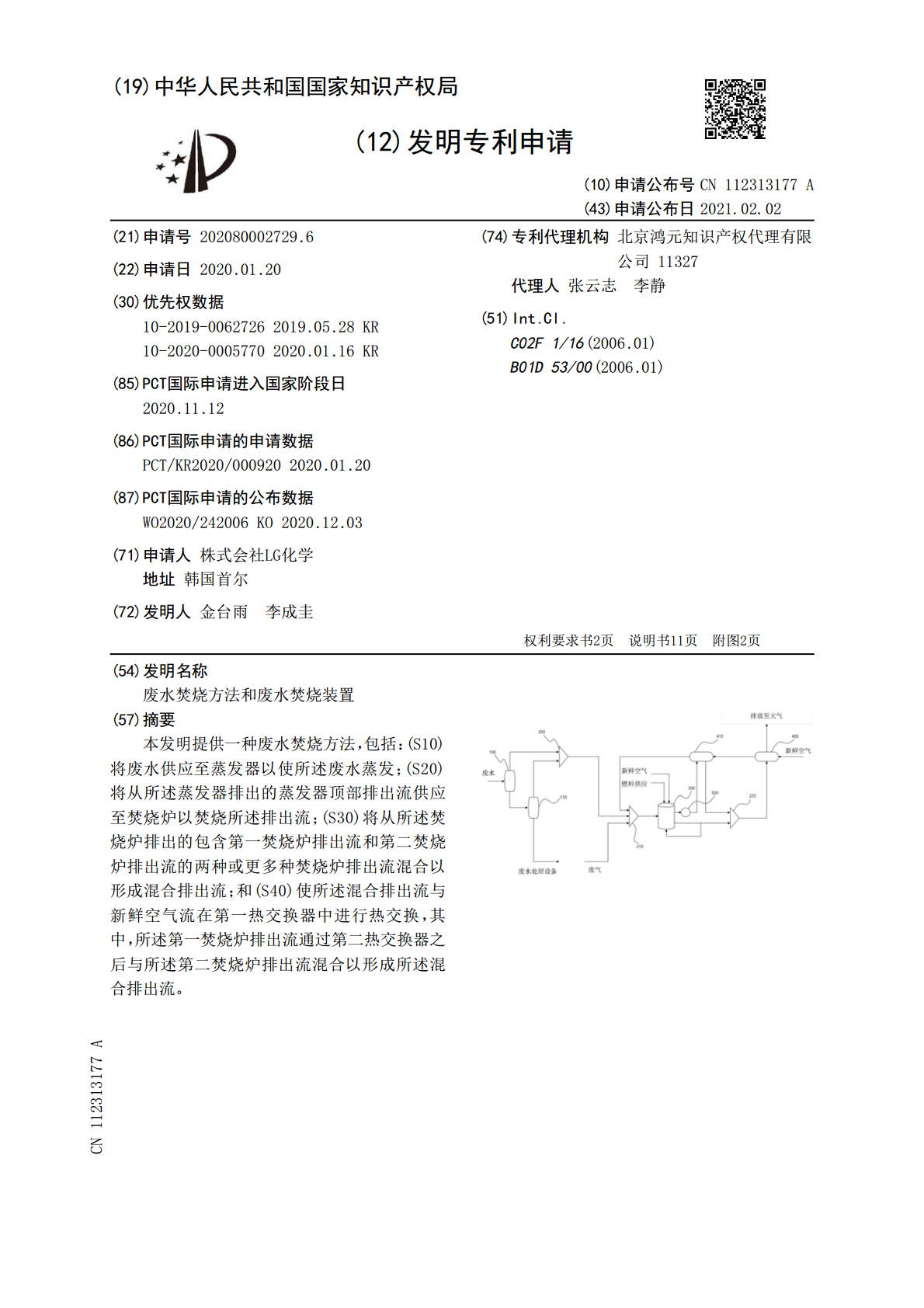

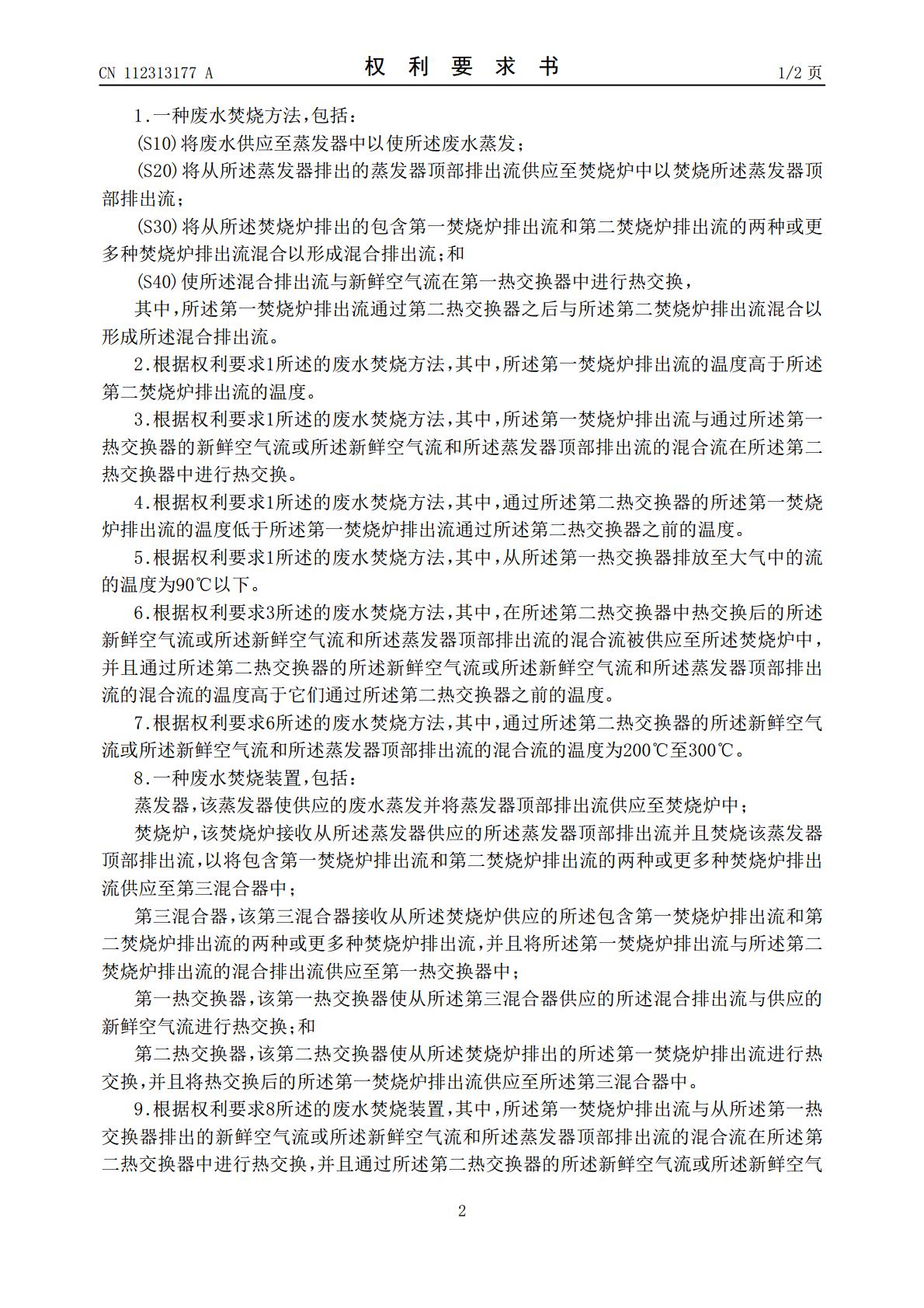

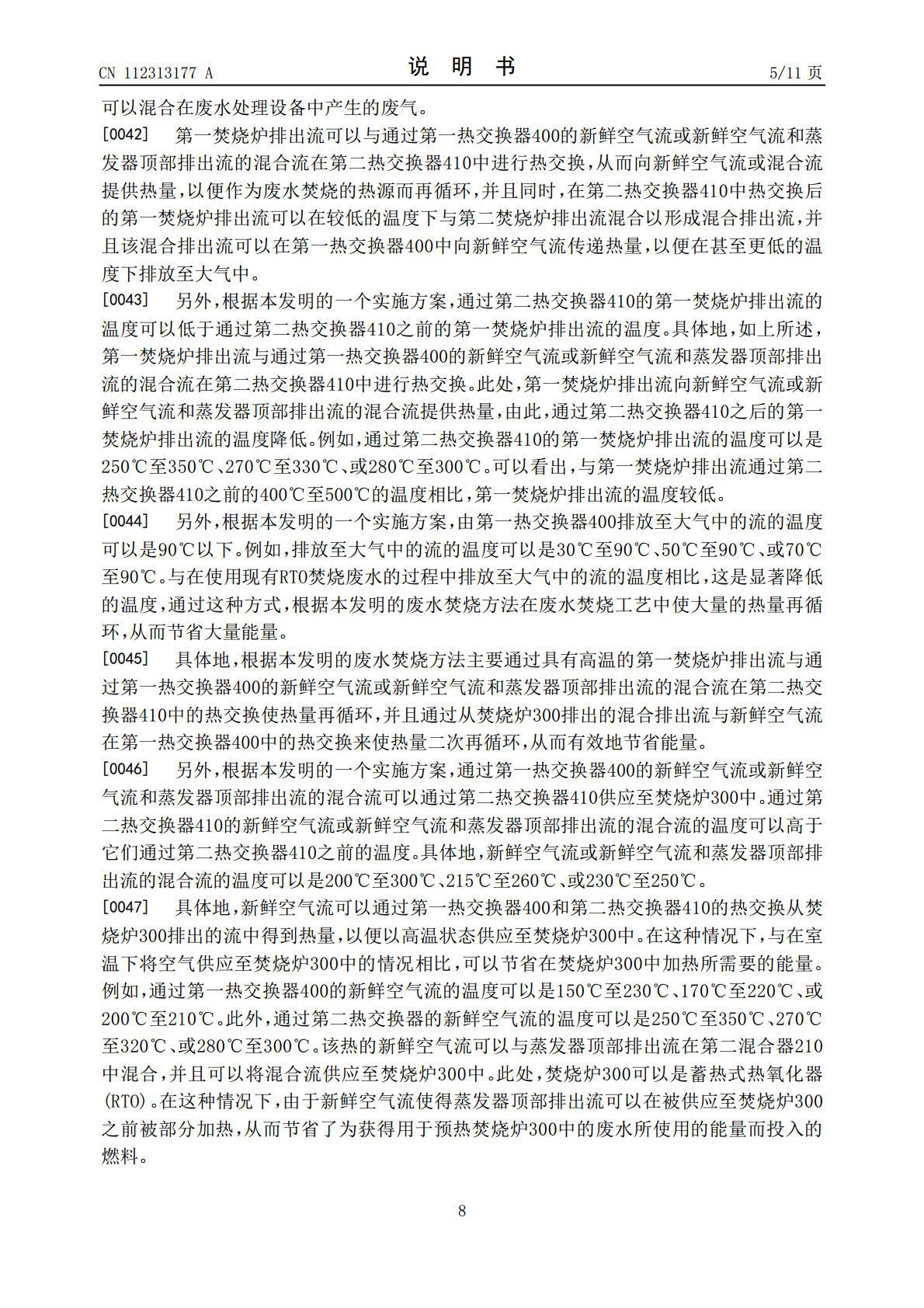

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112313177A(43)申请公布日2021.02.02(21)申请号202080002729.6(74)专利代理机构北京鸿元知识产权代理有限(22)申请日2020.01.20公司11327代理人张云志李静(30)优先权数据10-2019-00627262019.05.28KR(51)Int.Cl.10-2020-00057702020.01.16KRC02F1/16(2006.01)B01D53/00(2006.01)(85)PCT国际申请进入国家阶段日2020.11.12(86)PCT国际申请的申请数据PCT/KR2020/0009202020.01.20(87)PCT国际申请的公布数据WO2020/242006KO2020.12.03(71)申请人株式会社LG化学地址韩国首尔(72)发明人金台雨李成圭权利要求书2页说明书11页附图2页(54)发明名称废水焚烧方法和废水焚烧装置(57)摘要本发明提供一种废水焚烧方法，包括：(S10)将废水供应至蒸发器以使所述废水蒸发；(S20)将从所述蒸发器排出的蒸发器顶部排出流供应至焚烧炉以焚烧所述排出流；(S30)将从所述焚烧炉排出的包含第一焚烧炉排出流和第二焚烧炉排出流的两种或更多种焚烧炉排出流混合以形成混合排出流；和(S40)使所述混合排出流与新鲜空气流在第一热交换器中进行热交换，其中，所述第一焚烧炉排出流通过第二热交换器之后与所述第二焚烧炉排出流混合以形成所述混合排出流。CN112313177ACN112313177A权利要求书1/2页1.一种废水焚烧方法，包括：(S10)将废水供应至蒸发器中以使所述废水蒸发；(S20)将从所述蒸发器排出的蒸发器顶部排出流供应至焚烧炉中以焚烧所述蒸发器顶部排出流；(S30)将从所述焚烧炉排出的包含第一焚烧炉排出流和第二焚烧炉排出流的两种或更多种焚烧炉排出流混合以形成混合排出流；和(S40)使所述混合排出流与新鲜空气流在第一热交换器中进行热交换，其中，所述第一焚烧炉排出流通过第二热交换器之后与所述第二焚烧炉排出流混合以形成所述混合排出流。2.根据权利要求1所述的废水焚烧方法，其中，所述第一焚烧炉排出流的温度高于所述第二焚烧炉排出流的温度。3.根据权利要求1所述的废水焚烧方法，其中，所述第一焚烧炉排出流与通过所述第一热交换器的新鲜空气流或所述新鲜空气流和所述蒸发器顶部排出流的混合流在所述第二热交换器中进行热交换。4.根据权利要求1所述的废水焚烧方法，其中，通过所述第二热交换器的所述第一焚烧炉排出流的温度低于所述第一焚烧炉排出流通过所述第二热交换器之前的温度。5.根据权利要求1所述的废水焚烧方法，其中，从所述第一热交换器排放至大气中的流的温度为90℃以下。6.根据权利要求3所述的废水焚烧方法，其中，在所述第二热交换器中热交换后的所述新鲜空气流或所述新鲜空气流和所述蒸发器顶部排出流的混合流被供应至所述焚烧炉中，并且通过所述第二热交换器的所述新鲜空气流或所述新鲜空气流和所述蒸发器顶部排出流的混合流的温度高于它们通过所述第二热交换器之前的温度。7.根据权利要求6所述的废水焚烧方法，其中，通过所述第二热交换器的所述新鲜空气流或所述新鲜空气流和所述蒸发器顶部排出流的混合流的温度为200℃至300℃。8.一种废水焚烧装置，包括：蒸发器，该蒸发器使供应的废水蒸发并将蒸发器顶部排出流供应至焚烧炉中；焚烧炉，该焚烧炉接收从所述蒸发器供应的所述蒸发器顶部排出流并且焚烧该蒸发器顶部排出流，以将包含第一焚烧炉排出流和第二焚烧炉排出流的两种或更多种焚烧炉排出流供应至第三混合器中；第三混合器，该第三混合器接收从所述焚烧炉供应的所述包含第一焚烧炉排出流和第二焚烧炉排出流的两种或更多种焚烧炉排出流，并且将所述第一焚烧炉排出流与所述第二焚烧炉排出流的混合排出流供应至第一热交换器中；第一热交换器，该第一热交换器使从所述第三混合器供应的所述混合排出流与供应的新鲜空气流进行热交换；和第二热交换器，该第二热交换器使从所述焚烧炉排出的所述第一焚烧炉排出流进行热交换，并且将热交换后的所述第一焚烧炉排出流供应至所述第三混合器中。9.根据权利要求8所述的废水焚烧装置，其中，所述第一焚烧炉排出流与从所述第一热交换器排出的新鲜空气流或所述新鲜空气流和所述蒸发器顶部排出流的混合流在所述第二热交换器中进行热交换，并且通过所述第二热交换器的所述新鲜空气流或所述新鲜空气2CN112313177A权利要求书2/2页流和所述蒸发器顶部排出流的混合流被供应至所述焚烧炉中。10.根据权利要求8所述的废水焚烧装置，其中，所述焚烧炉是蓄热式热氧化器(RTO)。3CN112313177A说明书1/11页废水焚烧方法和废水焚烧装置技术领域[0001]
