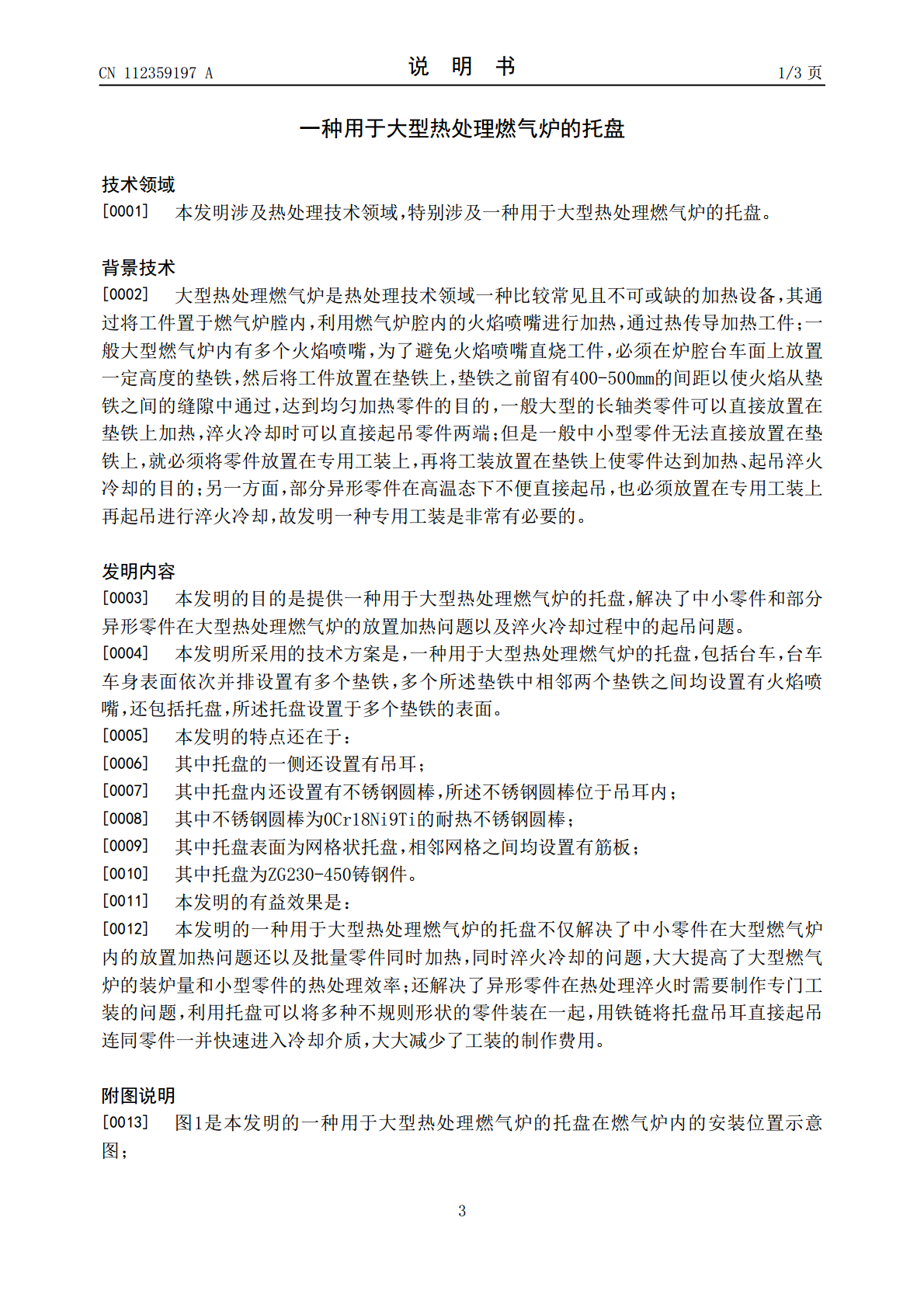

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112359197A(43)申请公布日2021.02.12(21)申请号202011246879.X(22)申请日2020.11.10(71)申请人中冶陕压重工设备有限公司地址710119陕西省西安市高新区新型工业园发展大道北段1号(72)发明人彭元飞李文(74)专利代理机构西安弘理专利事务所61214代理人宁文涛(51)Int.Cl.C21D9/28(2006.01)C21D1/52(2006.01)C21D1/62(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于大型热处理燃气炉的托盘(57)摘要本发明公开了一种用于大型热处理燃气炉的托盘，包括台车，台车车身表面依次并排设置有多个垫铁，多个垫铁中相邻两个垫铁之间均设置有火焰喷嘴，还包括托盘，托盘设置于多个垫铁的表面；本发明的托盘不仅解决了中小零件在大型燃气炉内的放置加热问题还以及批量零件同时加热，同时淬火冷却的问题，大大提高了大型燃气炉的装炉量和小型零件的热处理效率；还解决了异形零件在热处理淬火时需要制作专门工装的问题，利用托盘可以将多种不规则形状的零件装在一起，用铁链将托盘吊耳直接起吊连同零件一并快速进入冷却介质，大大减少了工装的制作费用。CN112359197ACN112359197A权利要求书1/1页1.一种用于大型热处理燃气炉的托盘，包括台车(4)，台车(4)车身表面依次并排设置有多个垫铁(1)，多个所述垫铁(1)中相邻两个垫铁(1)之间均设置有火焰喷嘴(2)，其特征在于，还包括托盘(3)，所述托盘(3)设置于多个垫铁(1)的表面。2.根据权利要求1所述的一种用于大型热处理燃气炉的托盘，其特征在于，所述托盘(3)的一侧还设置有吊耳(6)。3.根据权利要求1或2所述的一种用于大型热处理燃气炉的托盘，其特征在于，所述托盘(3)内还设置有不锈钢圆棒(5)，所述不锈钢圆棒(5)位于吊耳(6)内。4.根据权利要求1或2所述的一种用于大型热处理燃气炉的托盘，其特征在于，所述不锈钢圆棒(5)为0Cr18Ni9Ti的耐热不锈钢圆棒。5.根据权利要求1所述的一种用于大型热处理燃气炉的托盘，其特征在于，所述托盘(3)表面为网格状托盘，相邻网格之间均设置有筋板。6.根据权利要求1所述的一种用于大型热处理燃气炉的托盘，其特征在于，所述托盘(3)为ZG230-450铸钢件。2CN112359197A说明书1/3页一种用于大型热处理燃气炉的托盘技术领域[0001]本发明涉及热处理技术领域，特别涉及一种用于大型热处理燃气炉的托盘。背景技术[0002]大型热处理燃气炉是热处理技术领域一种比较常见且不可或缺的加热设备，其通过将工件置于燃气炉膛内，利用燃气炉腔内的火焰喷嘴进行加热，通过热传导加热工件；一般大型燃气炉内有多个火焰喷嘴，为了避免火焰喷嘴直烧工件，必须在炉腔台车面上放置一定高度的垫铁，然后将工件放置在垫铁上，垫铁之前留有400-500mm的间距以使火焰从垫铁之间的缝隙中通过，达到均匀加热零件的目的，一般大型的长轴类零件可以直接放置在垫铁上加热，淬火冷却时可以直接起吊零件两端；但是一般中小型零件无法直接放置在垫铁上，就必须将零件放置在专用工装上，再将工装放置在垫铁上使零件达到加热、起吊淬火冷却的目的；另一方面，部分异形零件在高温态下不便直接起吊，也必须放置在专用工装上再起吊进行淬火冷却，故发明一种专用工装是非常有必要的。发明内容[0003]本发明的目的是提供一种用于大型热处理燃气炉的托盘，解决了中小零件和部分异形零件在大型热处理燃气炉的放置加热问题以及淬火冷却过程中的起吊问题。[0004]本发明所采用的技术方案是，一种用于大型热处理燃气炉的托盘，包括台车，台车车身表面依次并排设置有多个垫铁，多个所述垫铁中相邻两个垫铁之间均设置有火焰喷嘴，还包括托盘，所述托盘设置于多个垫铁的表面。[0005]本发明的特点还在于：[0006]其中托盘的一侧还设置有吊耳；[0007]其中托盘内还设置有不锈钢圆棒，所述不锈钢圆棒位于吊耳内；[0008]其中不锈钢圆棒为0Cr18Ni9Ti的耐热不锈钢圆棒；[0009]其中托盘表面为网格状托盘，相邻网格之间均设置有筋板；[0010]其中托盘为ZG230-450铸钢件。[0011]本发明的有益效果是：[0012]本发明的一种用于大型热处理燃气炉的托盘不仅解决了中小零件在大型燃气炉内的放置加热问题还以及批量零件同时加热，同时淬火冷却的问题，大大提高了大型燃气炉的装炉量和小型零件的热处理效率；还解决了异形零件在热处理淬火时需要制作专门工装的问题，利用托盘可以将多种不规则形状的零件装在一起，用铁链将托盘吊耳直接起吊连同零件一并快速进入冷却介质，大大减少了工装的制作费用。附图说明
