内容提供者
一种利用陶瓷色料制备红色微晶玻璃的方法.pdf
2023-06-16
10金币
284KB
8页
一吃****新冬
实名认证
内容提供者

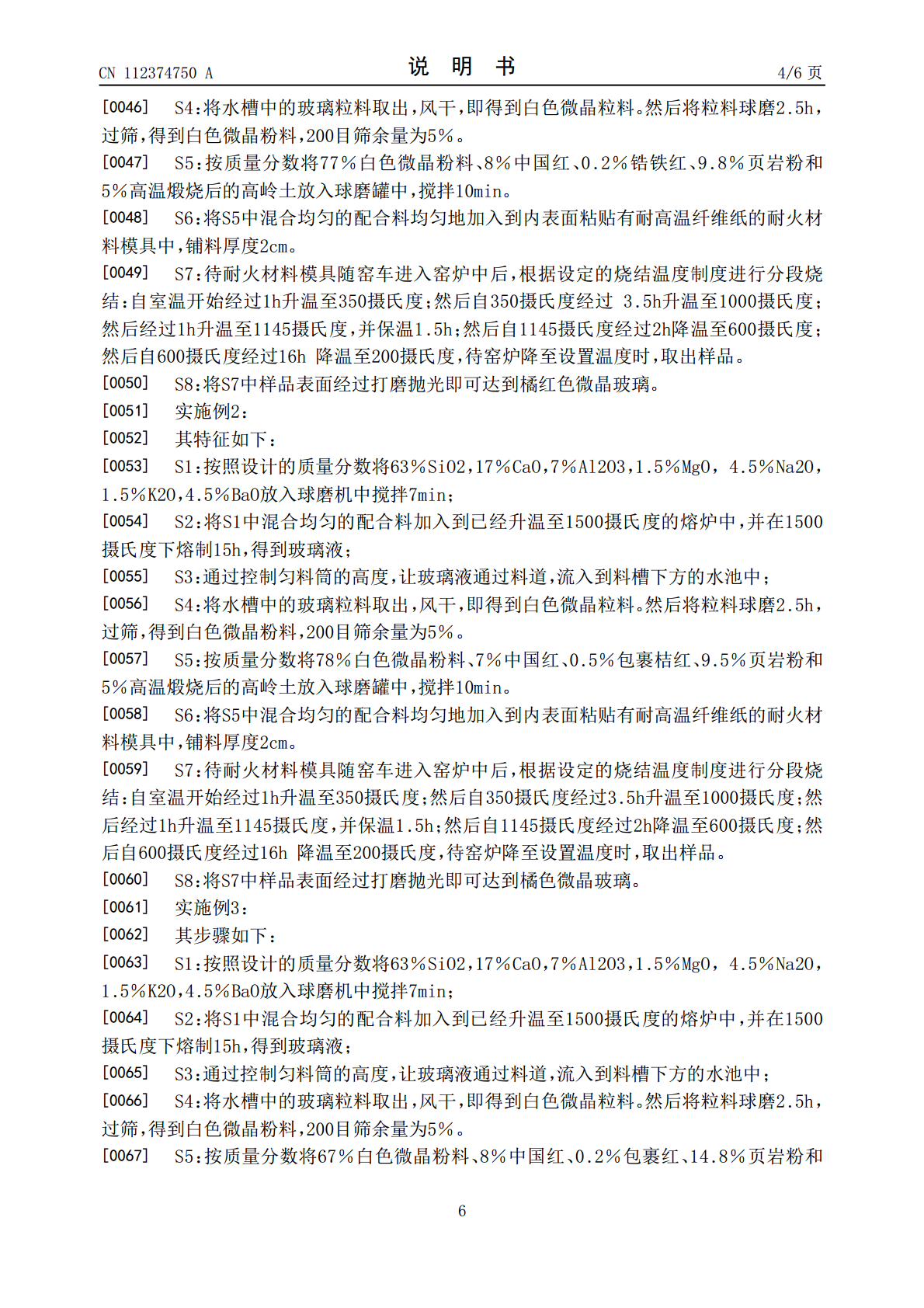

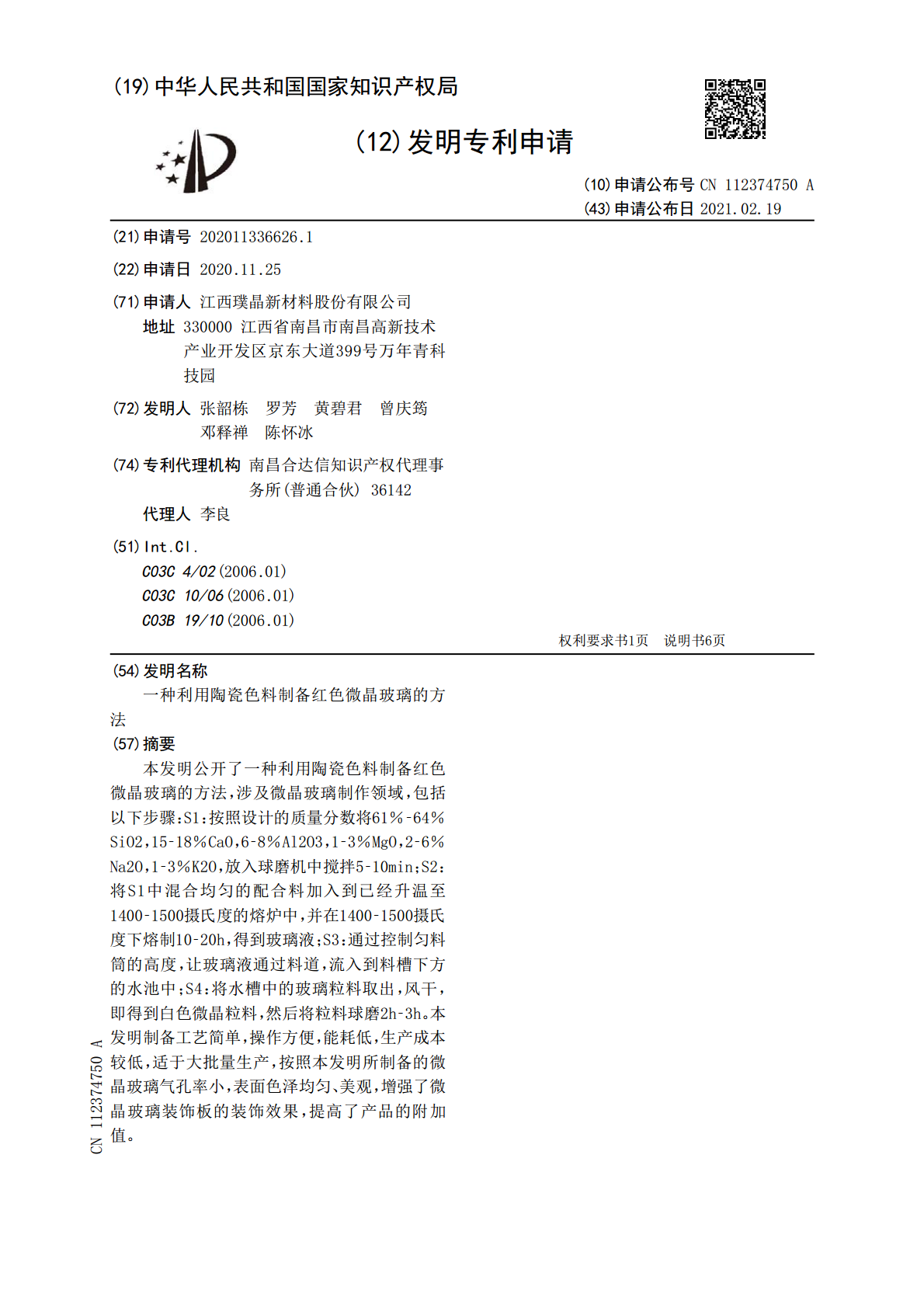

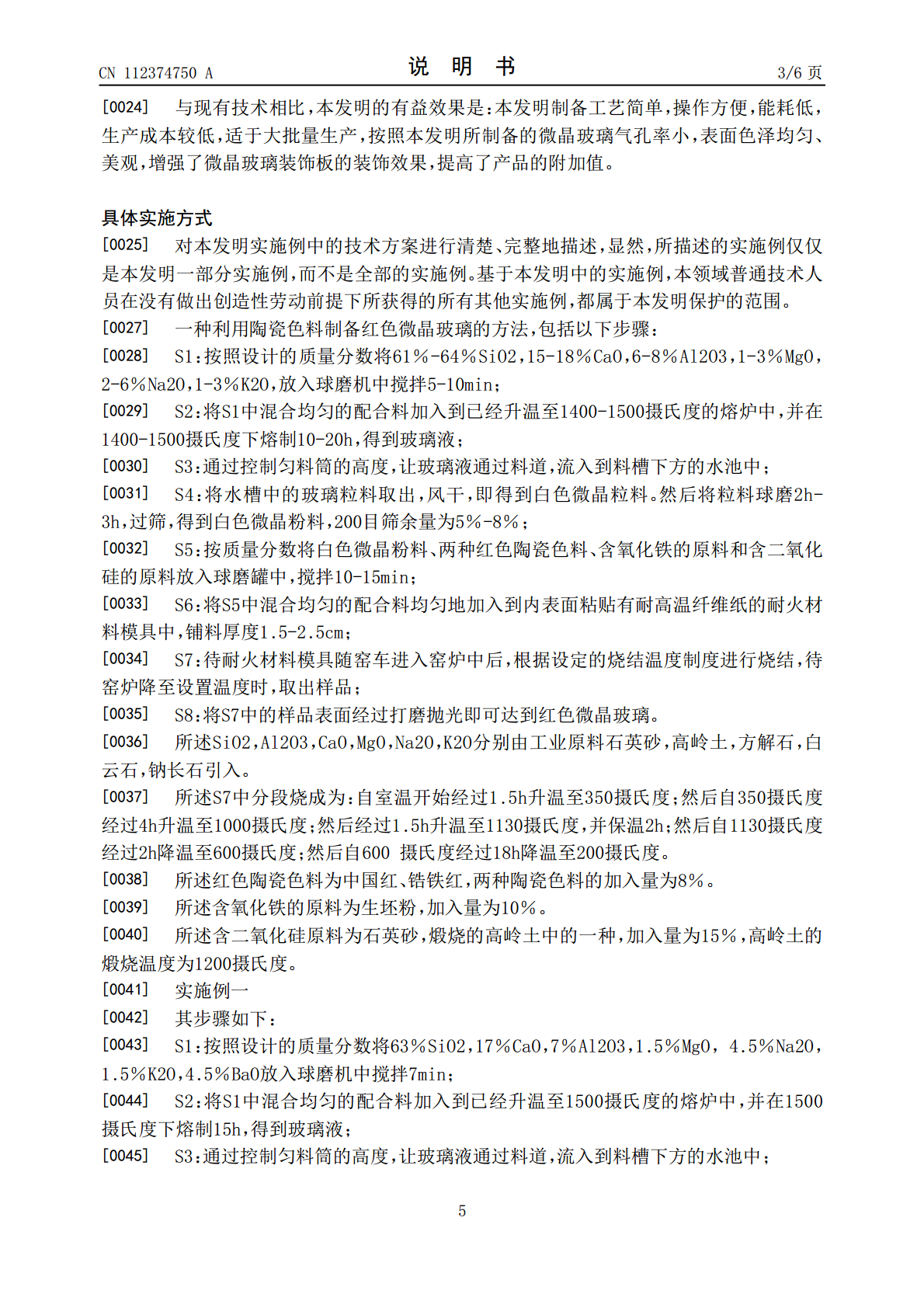

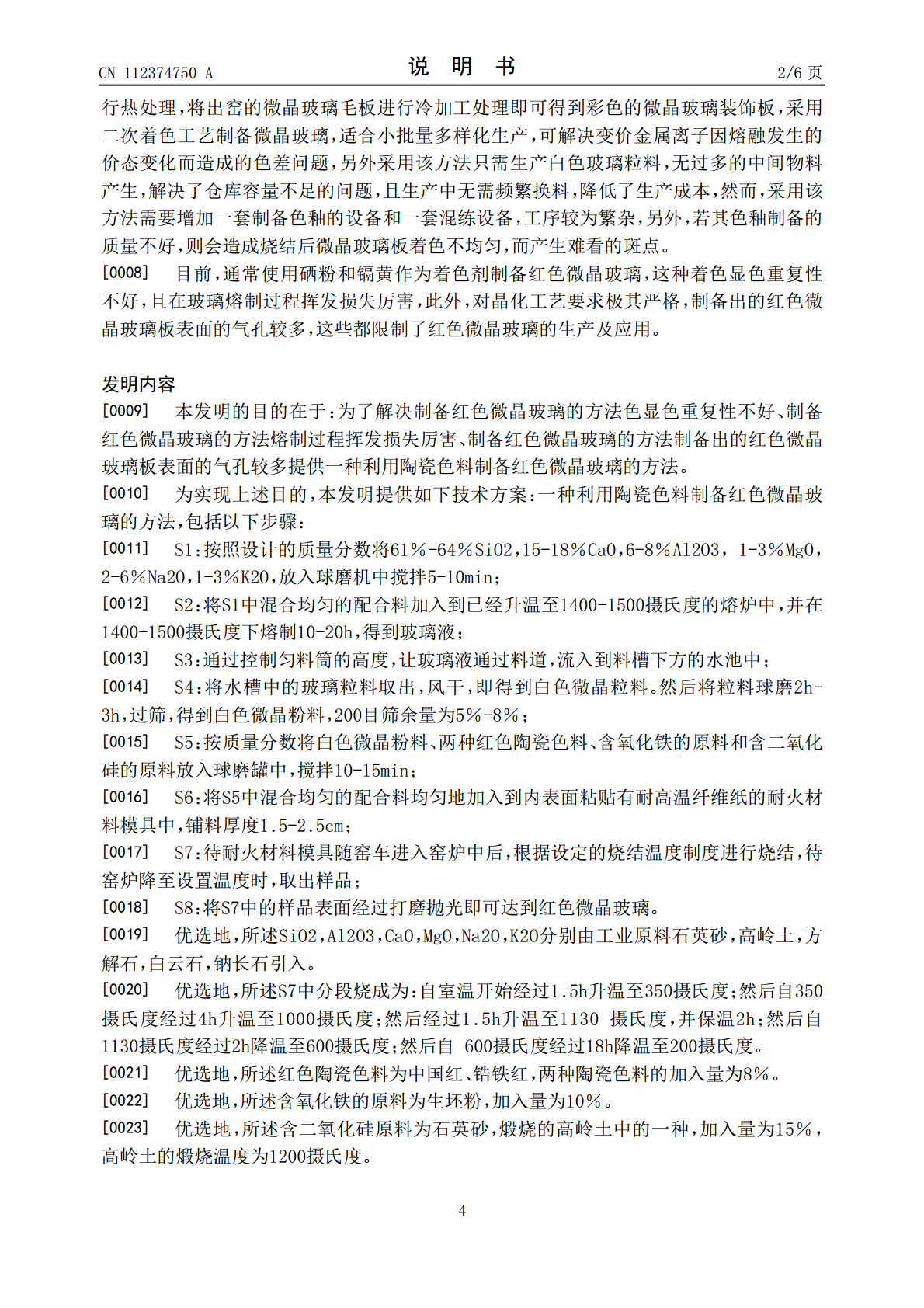

1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种利用陶瓷色料制备红色微晶玻璃的方法.pdf
本发明公开了一种利用陶瓷色料制备红色微晶玻璃的方法，涉及微晶玻璃制作领域，包括以下步骤：S1：按照设计的质量分数将61％‑64％SiO2，15‑18％CaO，6‑8％Al2O3，1‑3％MgO，2‑6％Na2O，1‑3％K2O，放入球磨机中搅拌5‑10min；S2：将S1中混合均匀的配合料加入到已经升温至1400‑1500摄氏度的熔炉中，并在1400‑1500摄氏度下熔制10‑20h，得到玻璃液；S3：通过控制匀料筒的高度，让玻璃液通过料道，流入到料槽下方的水池中；S4：将水槽中的玻璃粒料取出，风干，即得
2023-06-16
10
284KB
一种利用陶瓷色料制备仿大理石花色微晶玻璃的方法.pdf
本发明公开了一种利用陶瓷色料制备仿大理石花色微晶玻璃的方法，涉及微晶玻璃的制造领域，包括下述步骤：S1：熔料，按照质量分数将55～70％的SiO2，5～10％的Al2O3，12～18％的CaO，1～3％的MgO，4～8％的Na2O，1～4％的K2O，2～6％BaO，1～4％B2O3放入混料机混合均匀，加入至升温至1450～1550℃的马蹄焰熔炉中，熔制10～20h，通过流液口流至水槽中，水淬得到白色微晶玻璃粒料。本发明制备工艺简单，操作方便，能耗低，节约能源，适于大批量生产的着色微晶玻璃的制备方法，按照本
2023-06-16
10
395KB
一种利用废旧玻璃制备微晶玻璃陶瓷复合砖的方法.pdf
本发明提供一种利用废旧玻璃制备微晶玻璃陶瓷复合砖的方法，涉及建筑材料领域，包括以下步骤：制备微晶玻璃片材；制备纳米陶瓷片材；制备中间层粉体；按照微晶玻璃片‑中间层粉体‑纳米陶瓷片材‑中间层粉体‑微晶玻璃片的顺序，依次放入模具中，在热压炉中进行热压压合，先于800‑850℃、6‑8MPa，热压5‑10min，再于1180‑1200℃、15‑18MPa，热压20‑30min，撤去压力降温出炉脱模即可得到所述复合砖，本发明微晶玻璃陶瓷复合砖各项力学性能优异，化学稳定性好，而且表面光泽度高，耐磨抗冻。
2023-06-16
10
392KB
利用陶瓷抛光砖污泥制备微晶玻璃的方法.pdf
本发明公开了利用陶瓷抛光砖污泥制备微晶玻璃的方法。以重量百分比计，将陶瓷抛光砖污泥55％～70％、石英5％～15％、氧化钙10％～20％、碳酸钠3％～10％、碳酸钡1％～10％和氧化锌1％～10％充分混合均匀，然后放入窑炉里，升温至1400℃±50℃保温1～3h，将全部熔化的玻璃液直接倒入水中，进行水淬，碎成玻璃颗粒，再把玻璃颗粒烘干并筛分得到0.5～5mm大小的玻璃颗粒将玻璃颗粒干燥，平铺在模具上，置于窑炉中采用两步法热处理，制备出微晶玻璃；本发明利用陶瓷抛光砖污泥作为制备CAS微晶玻璃的主要原料，制备
2023-06-20
10
259KB
一种利用高炉钢渣制备微晶玻璃的方法.pdf
一种利用钢渣制备微晶玻璃的制备方法。首先将钢渣烘干球磨除铁后制成100目的粉末；然后将钢渣粉末，石英砂，硝酸钠，硝酸钡，氧化锌，二氧化铈混合成为配合料；放入坩埚中于1250～1380℃下熔制成型后成为透明的钢渣玻璃，最后将透明的钢渣玻璃经过晶化后，即成为含有主晶相为钙镁黄长石的钢渣微晶玻璃。本发明利用高炉钢渣为主要原料，其中，钢渣利用量高达96%。按照本发明的制备方法制得的微晶玻璃结构强度高、吸水率低、结晶程度高、颜色品种多。本发明制备工艺操作过程简单，成本低廉，可以有效地降低微晶玻璃的生产成本，保护环境
2023-06-19
10
1.7MB
