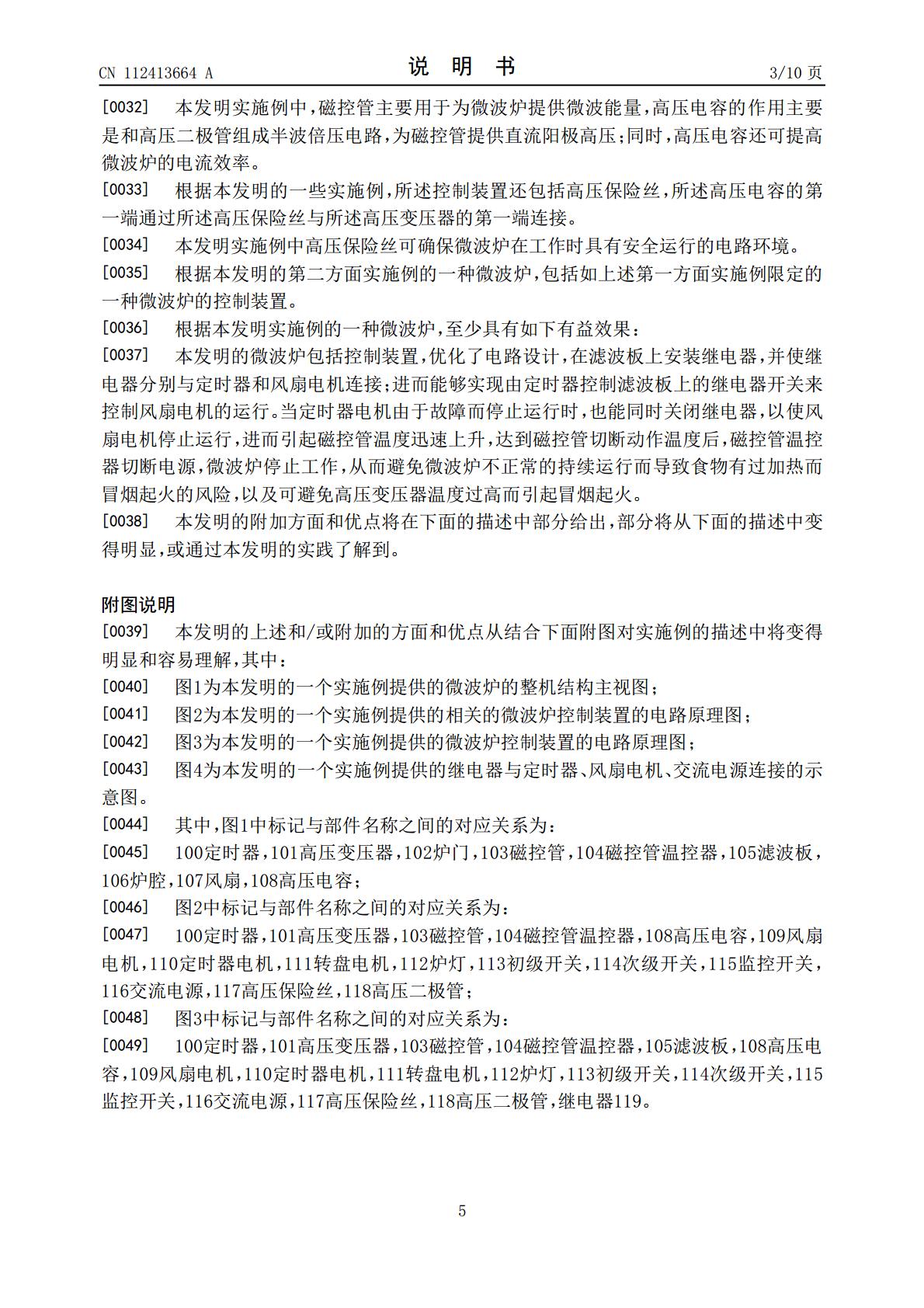

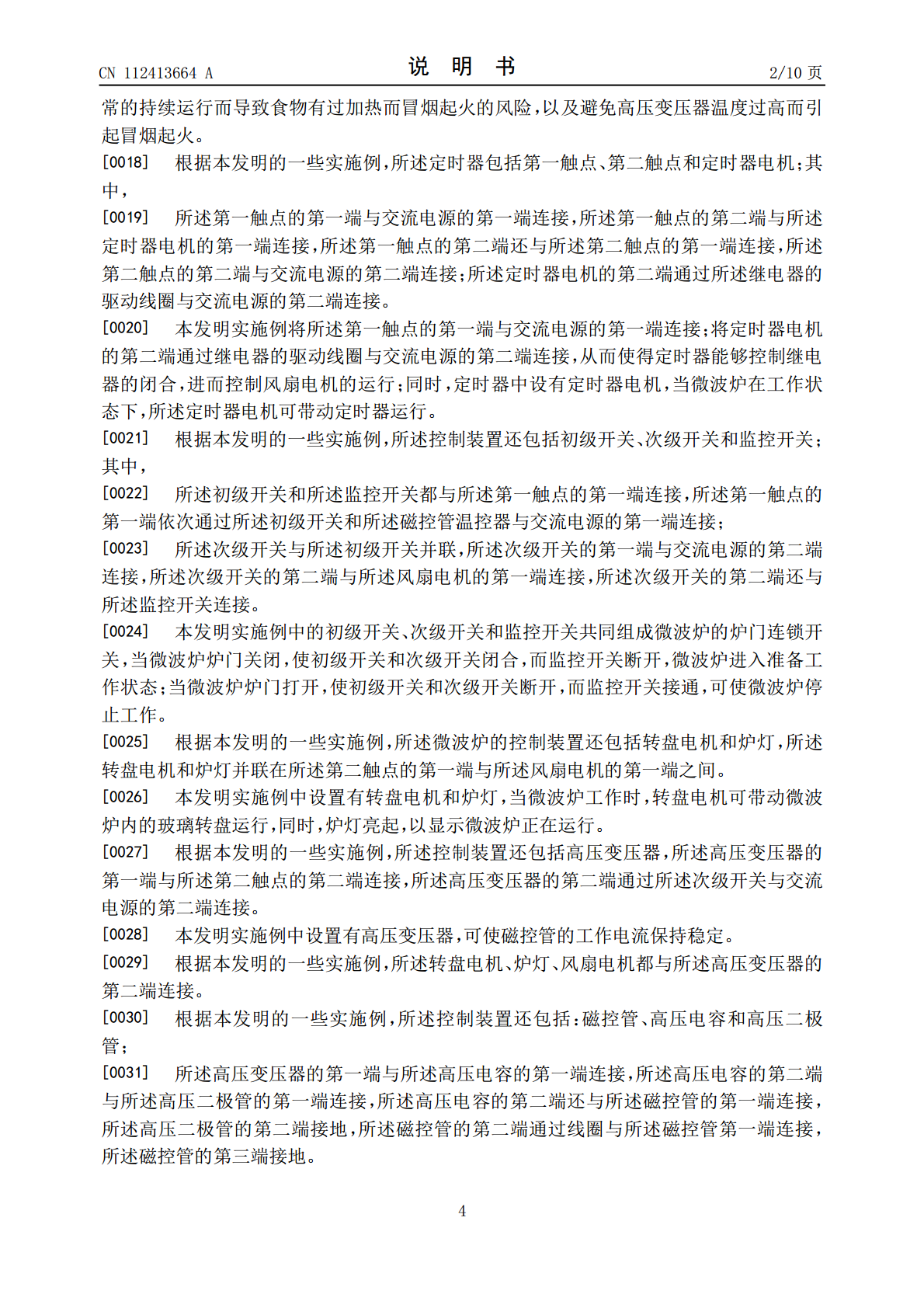

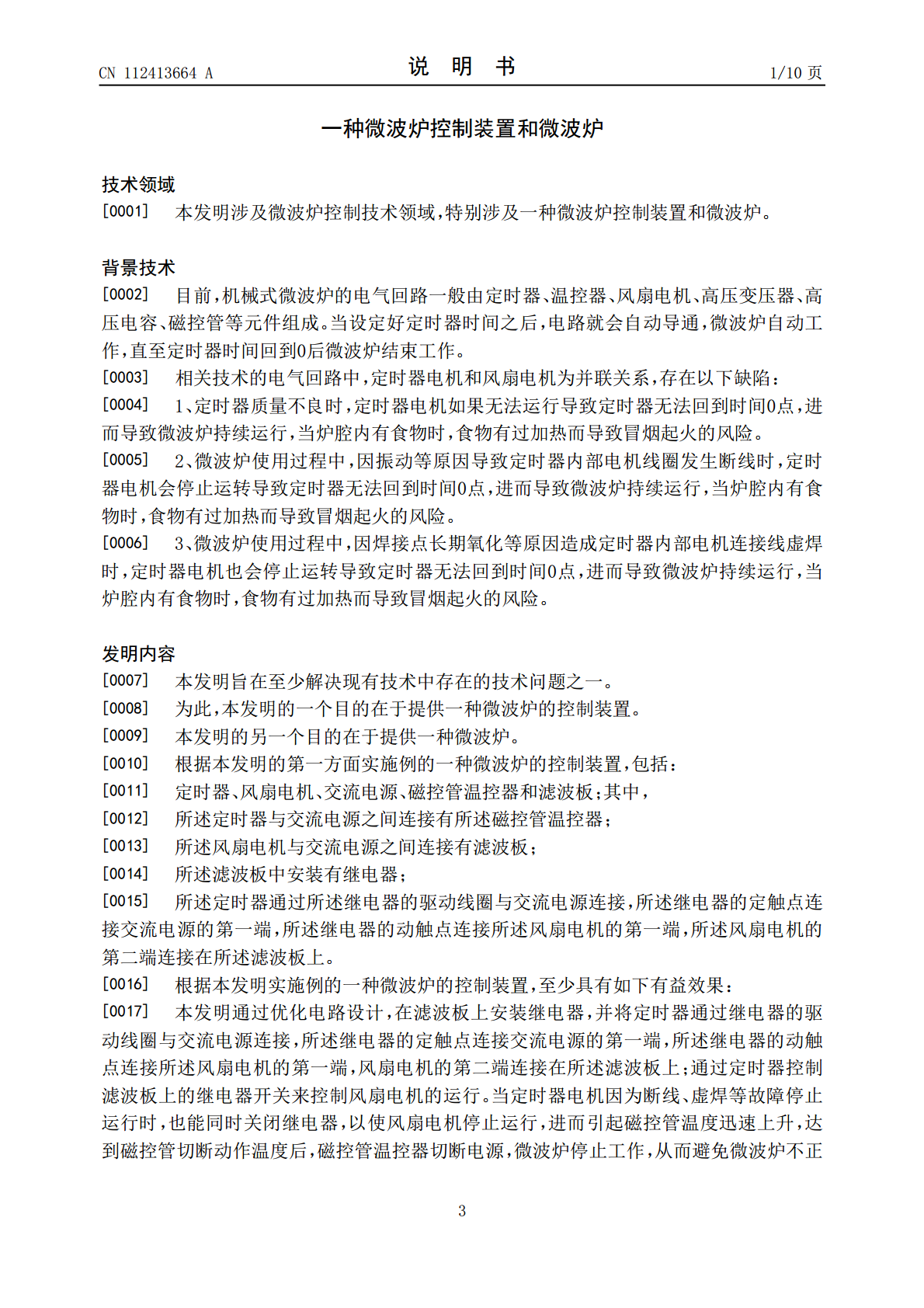

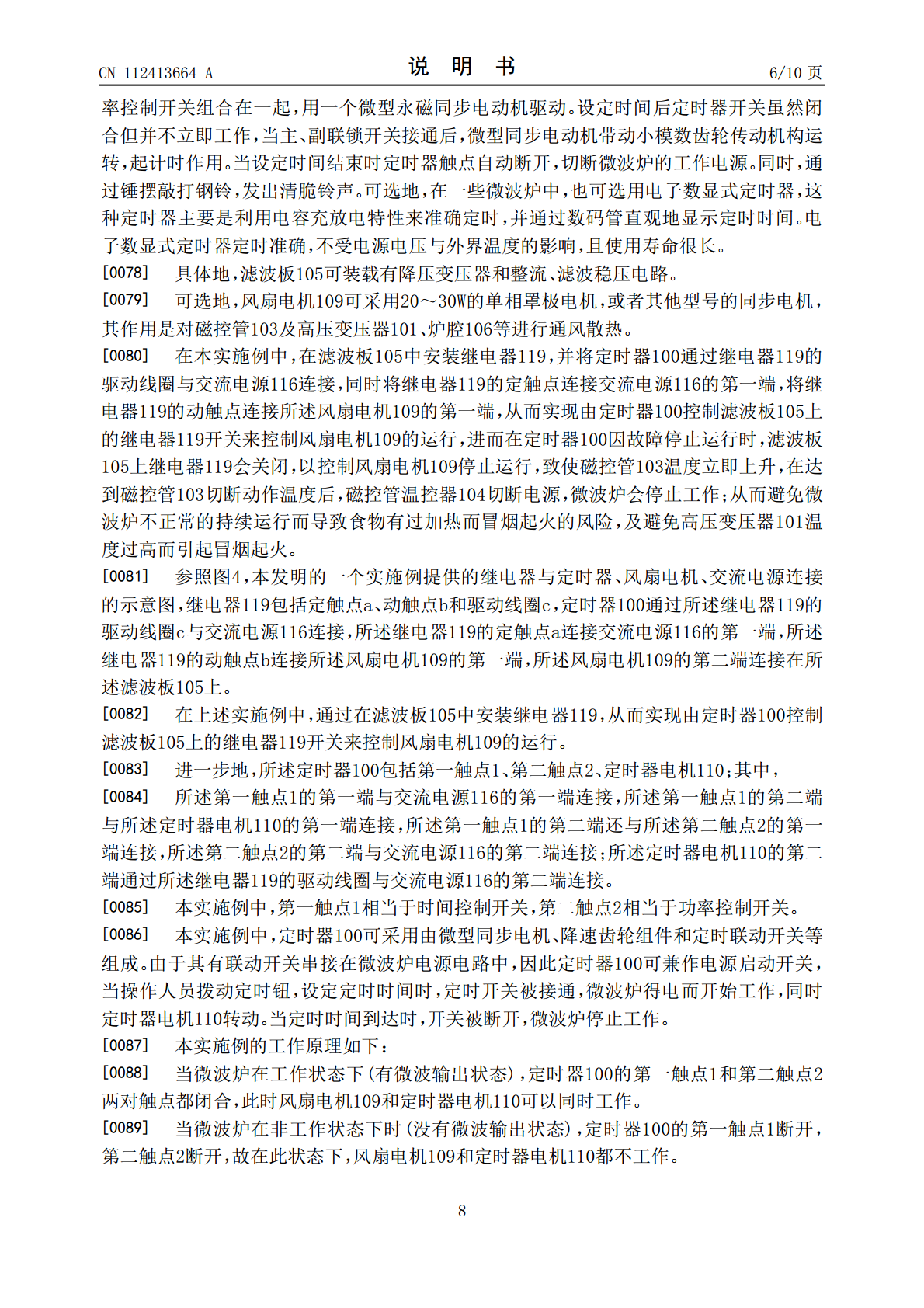

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112413664A(43)申请公布日2021.02.26(21)申请号202011435590.2(22)申请日2020.12.10(71)申请人广东美的厨房电器制造有限公司地址528311广东省佛山市顺德区北滘镇永安路6号申请人美的集团股份有限公司(72)发明人戚志斌张乐东刘存(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人刘聪(51)Int.Cl.F24C7/08(2006.01)F24C7/02(2006.01)权利要求书1页说明书10页附图4页(54)发明名称一种微波炉控制装置和微波炉(57)摘要本发明公开了一种微波炉的控制装置和微波炉，其中，微波炉的控制装置包括定时器、风扇电机、交流电源、磁控管温控器和滤波板；定时器与交流电源之间连接有磁控管温控器；风扇电机与交流电源之间连接有滤波板；所述滤波板中安装有继电器；定时器通过所述继电器的驱动线圈与交流电源连接，继电器的定触点连接交流电源的第一端，继电器的动触点连接所述风扇电机的第一端，风扇电机的第二端连接在滤波板上；本发明优化了电路设计，能够实现由定时器控制滤波板上的继电器开关来控制风扇电机的运行。从而避免微波炉不正常的持续运行而导致食物有过加热而冒烟起火的风险，以及可避免高压变压器温度过高而引起冒烟起火。CN112413664ACN112413664A权利要求书1/1页1.一种微波炉的控制装置，其特征在于，包括：定时器、风扇电机、交流电源、磁控管温控器和滤波板；其中，所述定时器与交流电源之间连接有所述磁控管温控器；所述风扇电机与交流电源之间连接有滤波板；所述滤波板中安装有继电器；所述定时器通过所述继电器的驱动线圈与交流电源连接，所述继电器的定触点连接交流电源的第一端，所述继电器的动触点连接所述风扇电机的第一端，所述风扇电机的第二端连接在所述滤波板上。2.根据权利要求1所述的一种微波炉的控制装置，其特征在于，所述定时器包括第一触点、第二触点和定时器电机；其中，所述第一触点的第一端与交流电源的第一端连接，所述第一触点的第二端与所述定时器电机的第一端连接，所述第一触点的第二端还与所述第二触点的第一端连接，所述第二触点的第二端与交流电源的第二端连接；所述定时器电机的第二端通过所述继电器的驱动线圈与交流电源的第二端连接。3.根据权利要求2所述的一种微波炉的控制装置，其特征在于，所述控制装置还包括初级开关、次级开关和监控开关；其中，所述初级开关和所述监控开关都与所述第一触点的第一端连接，所述第一触点的第一端依次通过所述初级开关和所述磁控管温控器与交流电源的第一端连接；所述次级开关与所述初级开关并联，所述次级开关的第一端与交流电源的第二端连接，所述次级开关的第二端与所述风扇电机的第一端连接，所述次级开关的第二端还与所述监控开关连接。4.根据权利要求3所述的一种微波炉的控制装置，其特征在于，所述微波炉的控制装置还包括转盘电机和炉灯，所述转盘电机和炉灯并联在所述第二触点的第一端与所述风扇电机的第一端之间。5.根据权利要求4所述的一种微波炉的控制装置，其特征在于，所述控制装置还包括高压变压器，所述高压变压器的第一端与所述第二触点的第二端连接，所述高压变压器的第二端通过所述次级开关与交流电源的第二端连接。6.根据权利要求5所述的一种微波炉的控制装置，其特征在于，所述转盘电机、炉灯、风扇电机都与所述高压变压器的第二端连接。7.根据权利要求5所述的一种微波炉的控制装置，其特征在于，所述控制装置还包括：磁控管、高压电容和高压二极管；所述高压变压器的第一端与所述高压电容的第一端连接，所述高压电容的第二端与所述高压二极管的第一端连接，所述高压电容的第二端还与所述磁控管的第一端连接，所述高压二极管的第二端接地，所述磁控管的第二端通过线圈与所述磁控管第一端连接，所述磁控管的第三端接地。8.根据权利要求7所述的一种微波炉的控制装置，其特征在于，所述控制装置还包括高压保险丝，所述高压电容的第一端通过所述高压保险丝与所述高压变压器的第一端连接。9.一种微波炉，其特征在于，包括权利要求1-8任意一项所述的控制装置。2CN112413664A说明书1/10页一种微波炉控制装置和微波炉技术领域[0001]本发明涉及微波炉控制技术领域，特别涉及一种微波炉控制装置和微波炉。背景技术[0002]目前，机械式微波炉的电气回路一般由定时器、温控器、风扇电机、高压变压器、高压电容、磁控管等元件组成。当设定好定时器时间之后，电路就会自动导通，微波炉自动工作，直至定时器时间回到0后微波炉结束工作。[0003]相关技术的电气回路中，定时器电机和风扇电机为并联关系，存在以下缺陷：[0004]1、定时器质量不良时，定时器电机如果无法运行导致定
