一种微波炉的控制方法及装置、微波炉.pdf

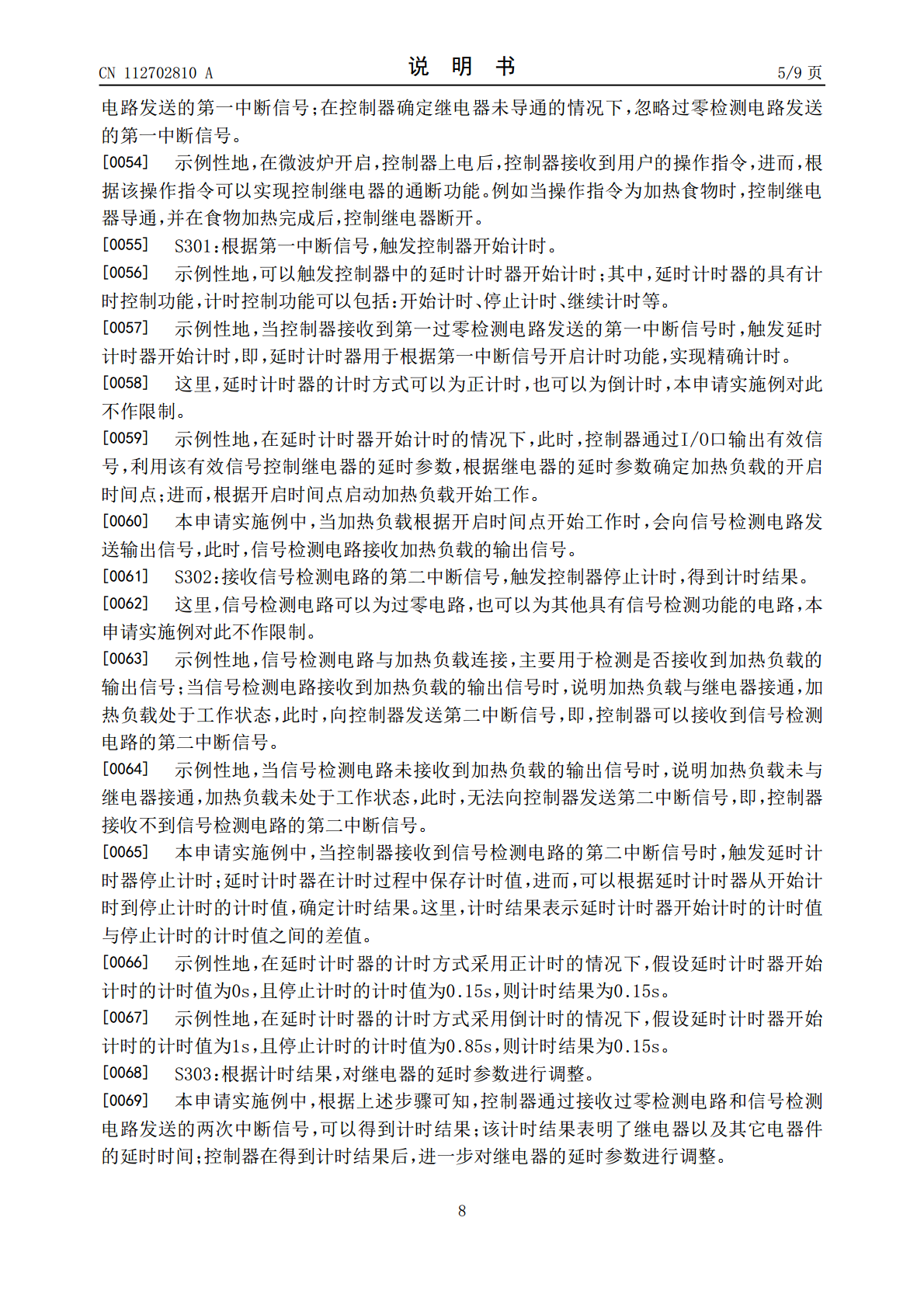

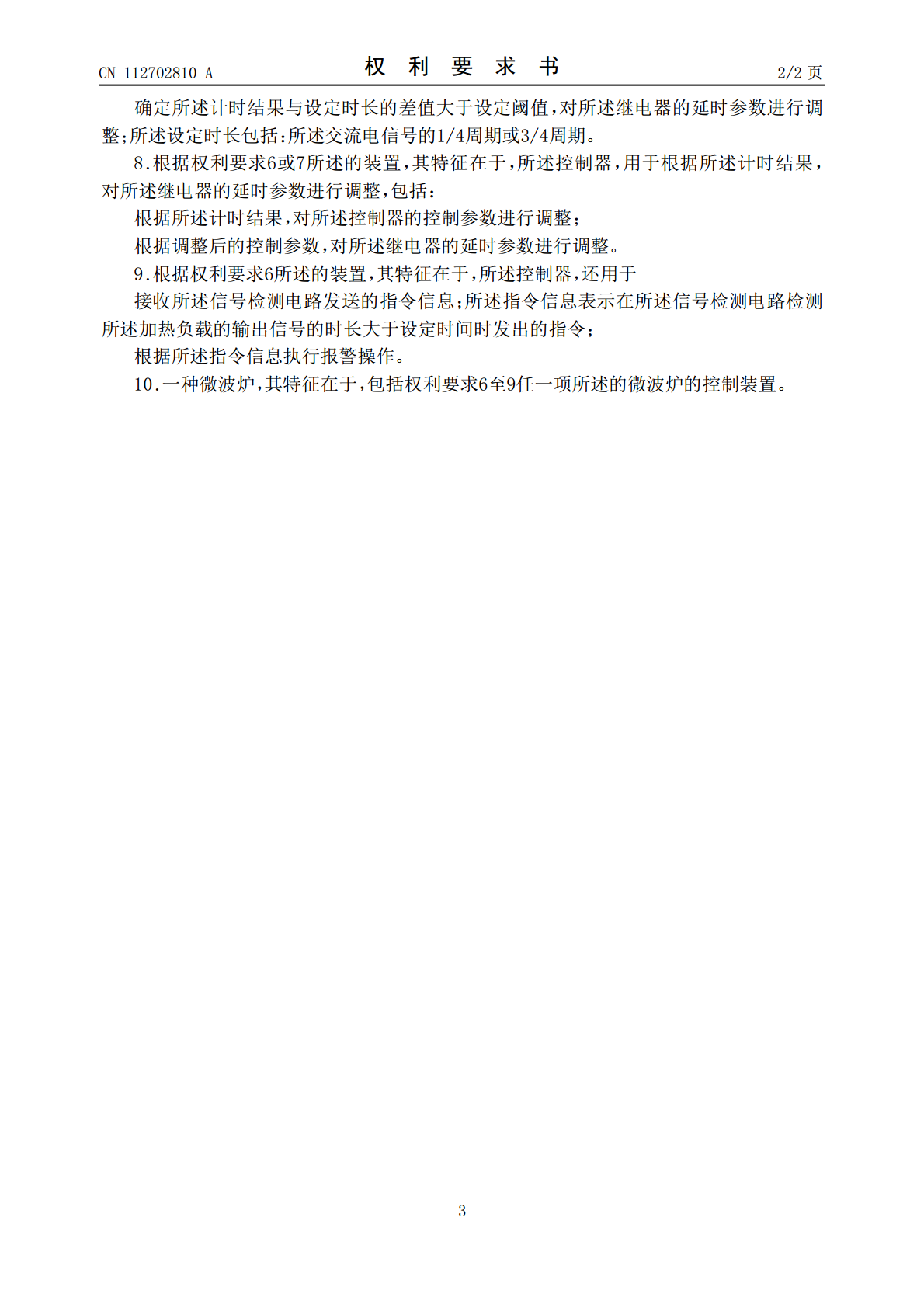

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112702810A(43)申请公布日2021.04.23(21)申请号202011619857.3(22)申请日2020.12.31(71)申请人广东美的厨房电器制造有限公司地址528311广东省佛山市顺德区北滘镇蓬莱路工业大道美的全球创新中心8栋3层申请人美的集团股份有限公司(72)发明人唐彬(74)专利代理机构北京派特恩知识产权代理有限公司11270代理人黄景辉张颖玲(51)Int.Cl.H05B6/68(2006.01)权利要求书2页说明书9页附图2页(54)发明名称一种微波炉的控制方法及装置、微波炉(57)摘要本申请实施例公开了一种微波炉的控制方法及装置、微波炉，微波炉包括过零检测电路、信号检测电路、控制器、继电器和加热负载；该方法应用于控制器中，该方法包括：确定所述继电器导通，接收所述过零检测电路的第一中断信号；根据所述第一中断信号，触发所述控制器开始计时；接收所述信号检测电路的第二中断信号，触发所述控制器停止计时，得到计时结果；根据所述计时结果，对所述继电器的延时参数进行调整。CN112702810ACN112702810A权利要求书1/2页1.一种微波炉的控制方法，其特征在于，所述微波炉包括过零检测电路、信号检测电路、控制器、继电器和加热负载；所述过零检测电路用于接收交流电信号，并在确定所述交流电信号过零时，向所述控制器发送第一中断信号；所述信号检测电路用于在接收到所述加热负载的输出信号时向所述控制器发送第二中断信号；所述控制器用于控制继电器的通断功能，所述继电器用于控制所述加热负载的通断功能；所述方法应用于所述控制器中，所述方法包括：确定所述继电器导通，接收所述过零检测电路的第一中断信号；根据所述第一中断信号，触发所述控制器开始计时；接收所述信号检测电路的第二中断信号，触发所述控制器停止计时，得到计时结果；根据所述计时结果，对所述继电器的延时参数进行调整。2.根据权利要求1所述的方法，其特征在于，所述根据所述计时结果，对所述继电器的延时参数进行调整，包括：确定所述计时结果与设定时长的差值大于设定阈值，对所述继电器的延时参数进行调整；所述设定时长包括：所述交流电信号的1/4周期或3/4周期。3.根据权利要求1或2所述的方法，其特征在于，所述根据所述计时结果，对所述继电器的延时参数进行调整，包括：根据所述计时结果，对所述控制器的控制参数进行调整；根据调整后的控制参数，对所述继电器的延时参数进行调整。4.根据权利要求1所述的方法，其特征在于，在对所述继电器的延时参数进行调整后，所述方法还包括：在确定所述继电器的通断次数大于设定次数时，再次执行以下步骤：确定所述继电器导通，接收所述过零检测电路的第一中断信号；根据所述第一中断信号，触发所述控制器开始计时；接收所述信号检测电路的第二中断信号，触发所述控制器停止计时，得到计时结果；根据所述计时结果，对所述继电器的延时参数进行调整。5.根据权利要求1所述的方法，其特征在于，所述方法还包括：接收所述信号检测电路发送的指令信息；所述指令信息表示在所述信号检测电路检测所述加热负载的输出信号的时长大于设定时间时发出的指令；根据所述指令信息执行报警操作。6.一种微波炉的控制装置，其特征在于，所述微波炉包括过零检测电路、信号检测电路、控制器、继电器和加热负载；所述过零检测电路用于接收交流电信号，并在确定所述交流电信号过零时，向所述控制器发送第一中断信号；所述信号检测电路用于在接收到所述加热负载的输出信号时向所述控制器发送第二中断信号；所述控制器用于控制继电器的通断功能，所述继电器用于控制所述加热负载的通断功能；所述装置应用于所述控制器中，所述控制器用于：确定所述继电器导通，接收所述过零检测电路的第一中断信号；根据所述第一中断信号，触发所述控制器开始计时；接收所述信号检测电路的第二中断信号，触发所述控制器停止计时，得到计时结果；根据所述计时结果，对所述继电器的延时参数进行调整。7.根据权利要求6所述的装置，其特征在于，所述控制器，用于根据所述计时结果，对所述继电器的延时参数进行调整，包括：2CN112702810A权利要求书2/2页确定所述计时结果与设定时长的差值大于设定阈值，对所述继电器的延时参数进行调整；所述设定时长包括：所述交流电信号的1/4周期或3/4周期。8.根据权利要求6或7所述的装置，其特征在于，所述控制器，用于根据所述计时结果，对所述继电器的延时参数进行调整，包括：根据所述计时结果，对所述控制器的控制参数进行调整；根据调整后的控制参数，对所述继电器的延时参数进行调整。9.根据权利要求6所述的装置，其特征在于，所述控制器，还用于接收所述信号检测电路发送的指令信息；所述指令信息表示在所述信号检测电路
