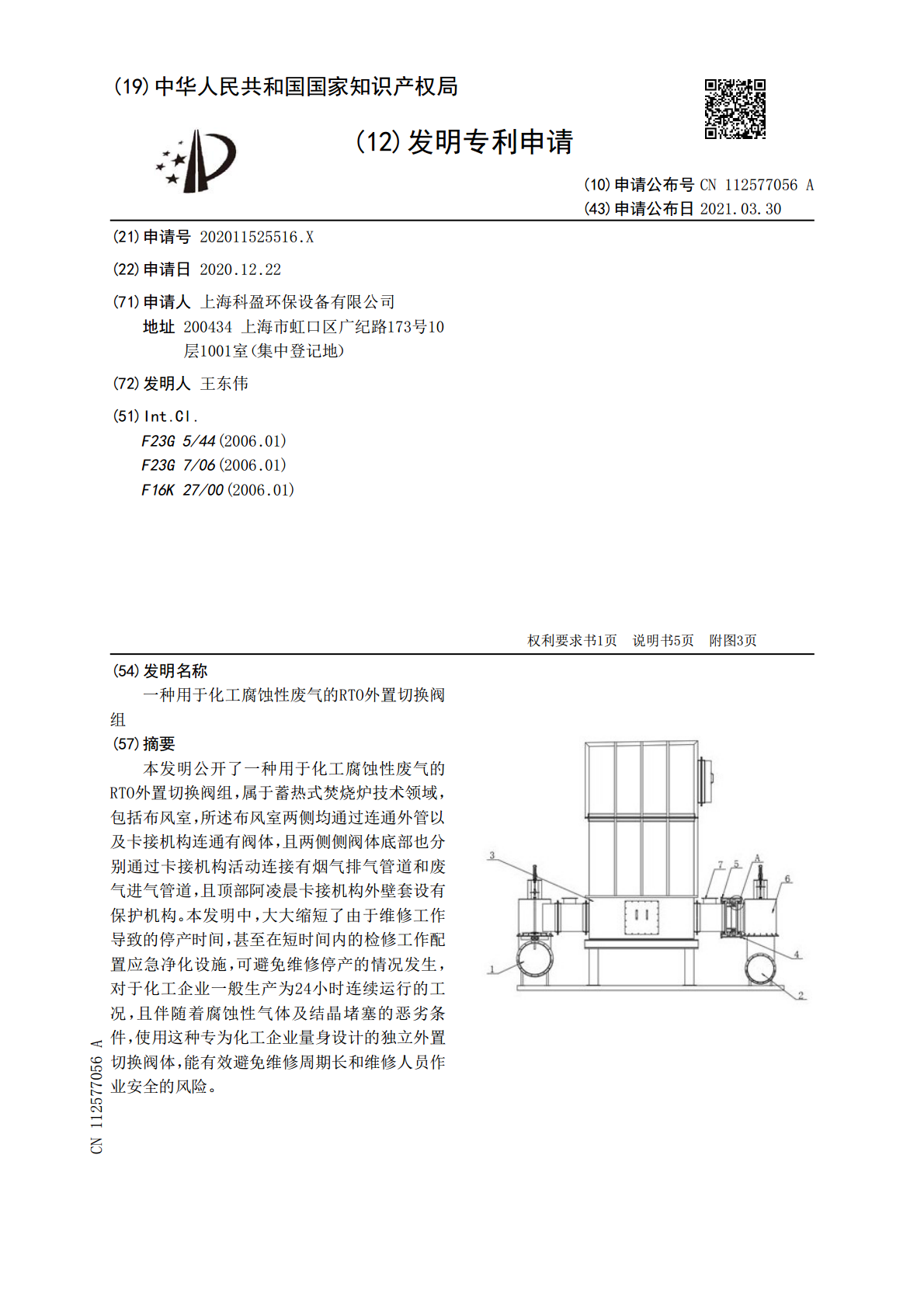

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112577056A(43)申请公布日2021.03.30(21)申请号202011525516.X(22)申请日2020.12.22(71)申请人上海科盈环保设备有限公司地址200434上海市虹口区广纪路173号10层1001室（集中登记地）(72)发明人王东伟(51)Int.Cl.F23G5/44(2006.01)F23G7/06(2006.01)F16K27/00(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种用于化工腐蚀性废气的RTO外置切换阀组(57)摘要本发明公开了一种用于化工腐蚀性废气的RTO外置切换阀组，属于蓄热式焚烧炉技术领域，包括布风室，所述布风室两侧均通过连通外管以及卡接机构连通有阀体，且两侧侧阀体底部也分别通过卡接机构活动连接有烟气排气管道和废气进气管道，且顶部阿凌晨卡接机构外壁套设有保护机构。本发明中，大大缩短了由于维修工作导致的停产时间，甚至在短时间内的检修工作配置应急净化设施，可避免维修停产的情况发生，对于化工企业一般生产为24小时连续运行的工况，且伴随着腐蚀性气体及结晶堵塞的恶劣条件，使用这种专为化工企业量身设计的独立外置切换阀体，能有效避免维修周期长和维修人员作业安全的风险。CN112577056ACN112577056A权利要求书1/1页1.一种用于化工腐蚀性废气的RTO外置切换阀组，包括布风室（3），其特征在于，所述布风室（3）两侧均通过连通外管（7）以及卡接机构（4）连通有阀体（6），且两侧侧阀体（6）底部也分别通过卡接机构（4）活动连接有烟气排气管道（1）和废气进气管道（2），且顶部阿凌晨卡接机构（4）外壁套设有保护机构（5）。2.根据权利要求1所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述卡接机构（4）包括限位座（401），所述限位座（401）内腔卡接有内管（414），所述内管（414）一端与阀体（6）一侧相连通，所述内管（414）另一侧连通有连通气管（413），所述连通气管（413）位于限位座（401）内，所述连通气管（413）两侧均贴合有密封垫（412），所述密封垫（412）顶部固定连接有挤压块（406），且一侧挤压块（406）一侧开设有限位孔（409），且一侧挤压块（406）一侧固定连接有伸缩杆（410），所述伸缩杆（410）一端固定连接有支撑块（408），所述支撑块（408）外侧壁套设有限位垫（407），所述限位垫（407）卡接在限位孔（409）内，所述伸缩杆（410）外侧壁套设有第一弹簧（411），所述第一弹簧（411）两端分别与支撑块（408）和一侧挤压块（406）一侧固定连接，所述挤压块（406）顶部两侧均固定连接有限位块（405），所述限位座（401）顶部开设有通孔（403），所述通孔（403）内插置连接有转杆（402），所述转杆（402）底端两侧均固定连接有卡块（404），所述卡块（404）卡接在限位块（405）一侧，所述转杆（402）顶端固定连接有第一把手。3.根据权利要求2所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述限位块（405）的形状为L形，且限位块（405）内腔的宽度与卡块（404）的宽度相等。4.根据权利要求2所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述通孔（403）内腔的宽度大于转杆（402）以及两侧卡块（404）的长度之和。5.根据权利要求1所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述保护机构（5）包括保护壳（501）和卡座（508），所述保护壳（501）套接在卡接机构（4）外部，所述卡座（508）固定连接在限位座（401）一侧，所述卡座（508）底部开设有卡孔，且卡孔内卡接有插置块（507），所述插置块（507）底部固定连接有限位板（506），所述限位板（506）顶部固定连接有滑杆（504），所述滑杆（504）外侧壁套设有滑套（503），所述滑套（503）外侧壁卡接有夹座（502），所述夹座（502）固定连接在保护壳（501）一侧，所述滑杆（504）顶端固定连接有第二把手。6.根据权利要求5所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述滑杆（504）外侧壁套设有第二弹簧（505），所述第二弹簧（505）两端分别与第二把手和滑套（503）一侧对应位置固定连接。7.根据权利要求2所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述限位垫（407）为弹力塑胶垫，且限位垫（407）的直径与限位孔（409）内腔的直径相等。8.根据权利要求5所述的一种用于化工腐蚀性废气的RTO外置切换阀组，其特征在于，所述保护壳（501）为耐腐蚀塑胶壳。9.根
