一种生物质高效热电联产系统.pdf

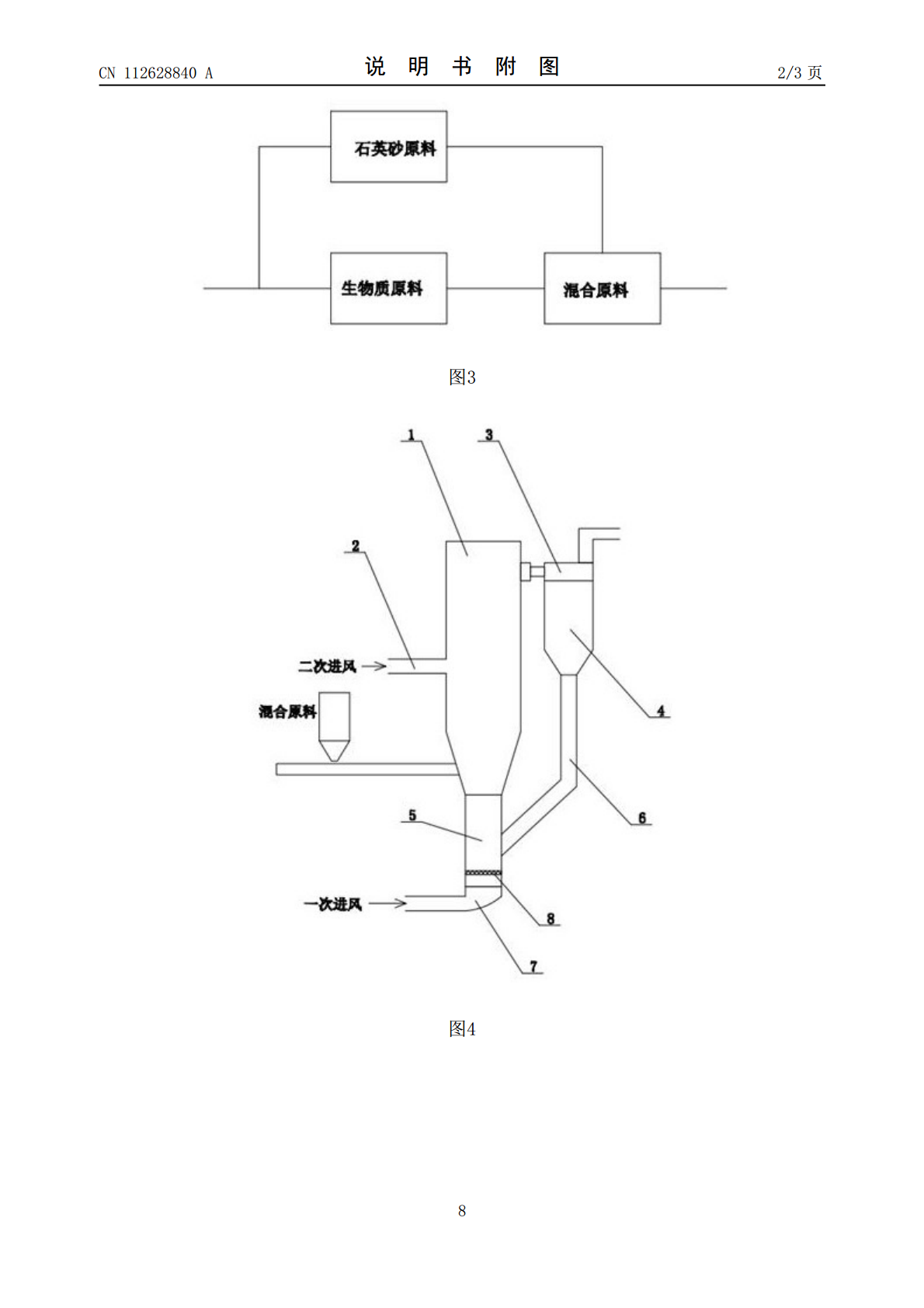

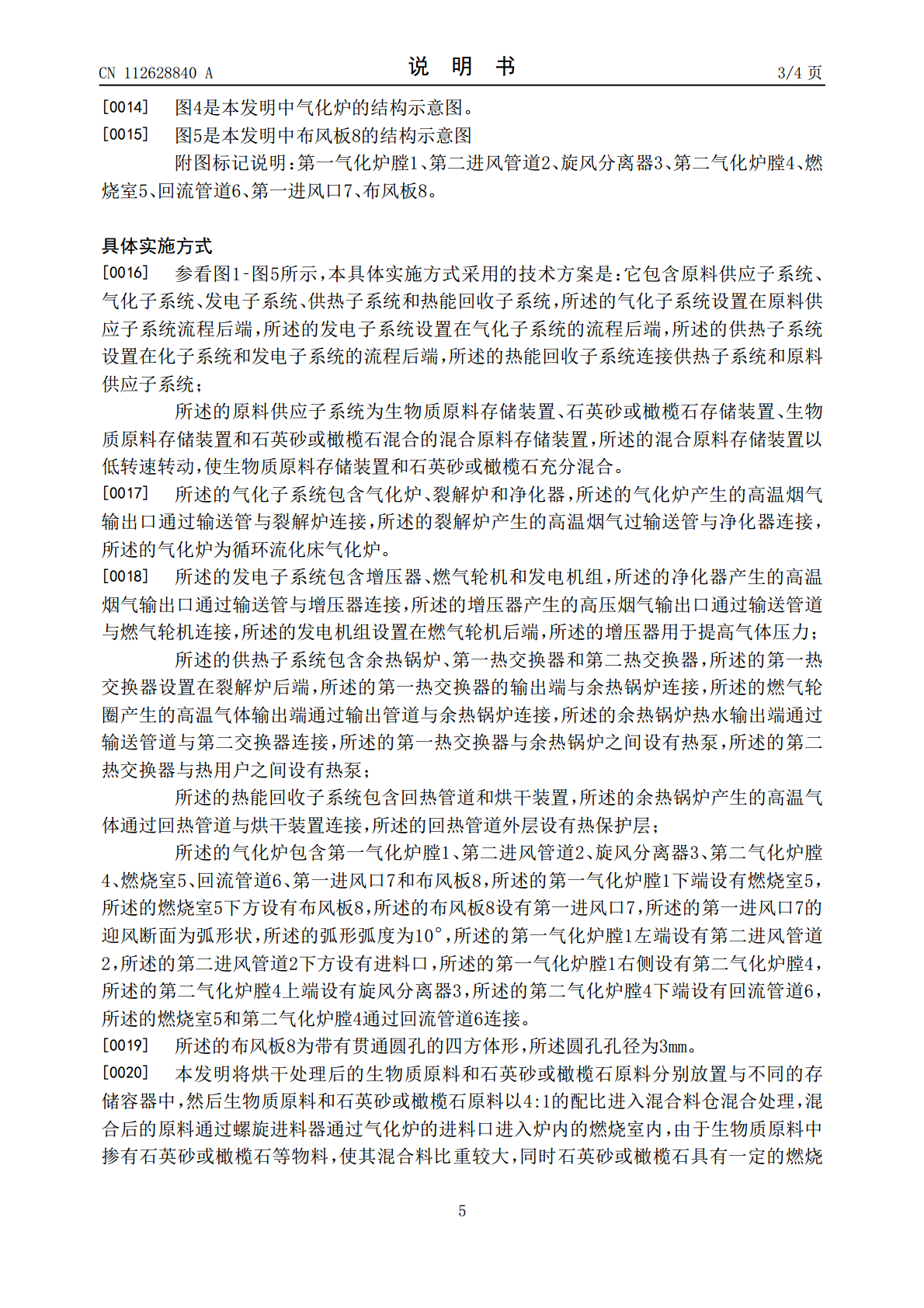

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112628840A(43)申请公布日2021.04.09(21)申请号202110066190.7F28D21/00(2006.01)(22)申请日2021.01.19C10J3/60(2006.01)C10J3/84(2006.01)(71)申请人永安千禾生物能源有限公司F02C6/00(2006.01)地址366000福建省三明市永安市西洋福F01K11/02(2006.01)庄大坂1号(72)发明人周建华吴振华魏振春林海青石俊雄何少伟林菁俤陈国炘张瑞芬(74)专利代理机构南京鼎傲知识产权代理事务所(普通合伙)32327代理人刘焕敏(51)Int.Cl.F24D17/00(2006.01)F26B21/00(2006.01)F23J15/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种生物质高效热电联产系统(57)摘要一种生物质高效热电联产系统，它涉及一种发电系统，具体涉及热电联产系统，它包含原料供应子系统、气化子系统、发电子系统、供热子系统和热能回收子系统，所述的气化子系统设置在原料供应子系统流程后端，所述的发电子系统设置在气化子系统的流程后端，所述的供热子系统设置在化子系统和发电子系统的流程后端，所述的热能回收子系统连接供热子系统和原料供应子系统，它通过调节进料配比，采用高效的循环燃烧的方式，通过裂解和净化装置，为燃气轮器提供低焦油含量的洁净的燃气，提高燃气轮机的发电效率，同时对系统处理过程各环境中的热量通过热交换存储至余热锅炉，利用余热锅炉产生的热量对原料进行烘干，使热量得到充分利用。CN112628840ACN112628840A权利要求书1/1页1.一种生物质高效热电联产系统，其特征在于：它包含原料供应子系统、气化子系统、发电子系统、供热子系统和热能回收子系统，所述的气化子系统设置在原料供应子系统流程后端，所述的发电子系统设置在气化子系统的流程后端，所述的供热子系统设置在化子系统和发电子系统的流程后端，所述的热能回收子系统连接供热子系统和原料供应子系统；所述的原料供应子系统为生物质原料存储装置、石英砂或橄榄石存储装置、生物质原料存储装置和石英砂或橄榄石混合的混合原料存储装置；所述的气化子系统包含气化炉、裂解炉和净化器，所述的气化炉产生的高温烟气输出口通过输送管与裂解炉连接，所述的裂解炉产生的高温烟气过输送管与净化器连接；所述的发电子系统包含增压器、燃气轮机和发电机组，所述的净化器产生的高温烟气输出口通过输送管与增压器连接，所述的增压器产生的高压烟气输出口通过输送管道与燃气轮机连接，所述的发电机组设置在燃气轮机后端；所述的供热子系统包含余热锅炉、第一热交换器和第二热交换器，所述的第一热交换器设置在裂解炉后端，所述的第一热交换器的输出端与余热锅炉连接，所述的燃气轮圈产生的高温气体输出端通过输出管道与余热锅炉连接，所述的余热锅炉热水输出端通过输送管道与第二交换器连接；所述的热能回收子系统包含回热管道和烘干装置，所述的余热锅炉产生的高温气体通过回热管道与烘干装置连接。2.根据权利要求1所述的一种生物质高效热电联产系统，其特征在于：所述的气化炉包含第一气化炉膛(1)、第二进风管道(2)、旋风分离器(3)、第二气化炉膛(4)、燃烧室(5)、回流管道(6)、第一进风口(7)和布风板(8)，所述的第一气化炉膛(1)下端设有燃烧室(5)，所述的燃烧室(5)下方设有布风板(8)，所述的布风板(8)设有第一进风口(7)，所述的第一进风口(7)的迎风断面为弧形状，所述的第一气化炉膛(1)左端设有第二进风管道(2)，所述的第二进风管道(2)下方设有进料口，所述的第一气化炉膛(1)右侧设有第二气化炉膛(4)，所述的第二气化炉膛(4)上端设有旋风分离器(3)，所述的第二气化炉膛(4)下端设有回流管道(6)，所述的燃烧室(5)和第二气化炉膛(4)通过回流管道(6)连接。3.根据权利要求2所述的一种生物质高效热电联产系统，其特征在于：所述的布风板(8)为带有贯通圆孔的四方体形，所述圆孔孔径为2～5mm。2CN112628840A说明书1/4页一种生物质高效热电联产系统技术领域[0001]本发明涉及发电技术领域，具体涉及一种生物质高效热电联产系统。背景技术[0002]利用生物质气化气发电，然后利用其余热进行供热，称为生物质热电联产，是利用生物质能最有有效的方式之一，其相比于生物质直接燃烧，生物质气化热电联产技术由于具有较好的灵活性、洁净性和经济性而成为一个具有优势的新技术。[0003]目前，在实际产业化过程中遇到仍然存在以下问题，其一为系统利用效率偏低，一般只有12％左右，且系统不稳定，达不到效果，其二在发电过程中效率也不高，一般为20％左右，
