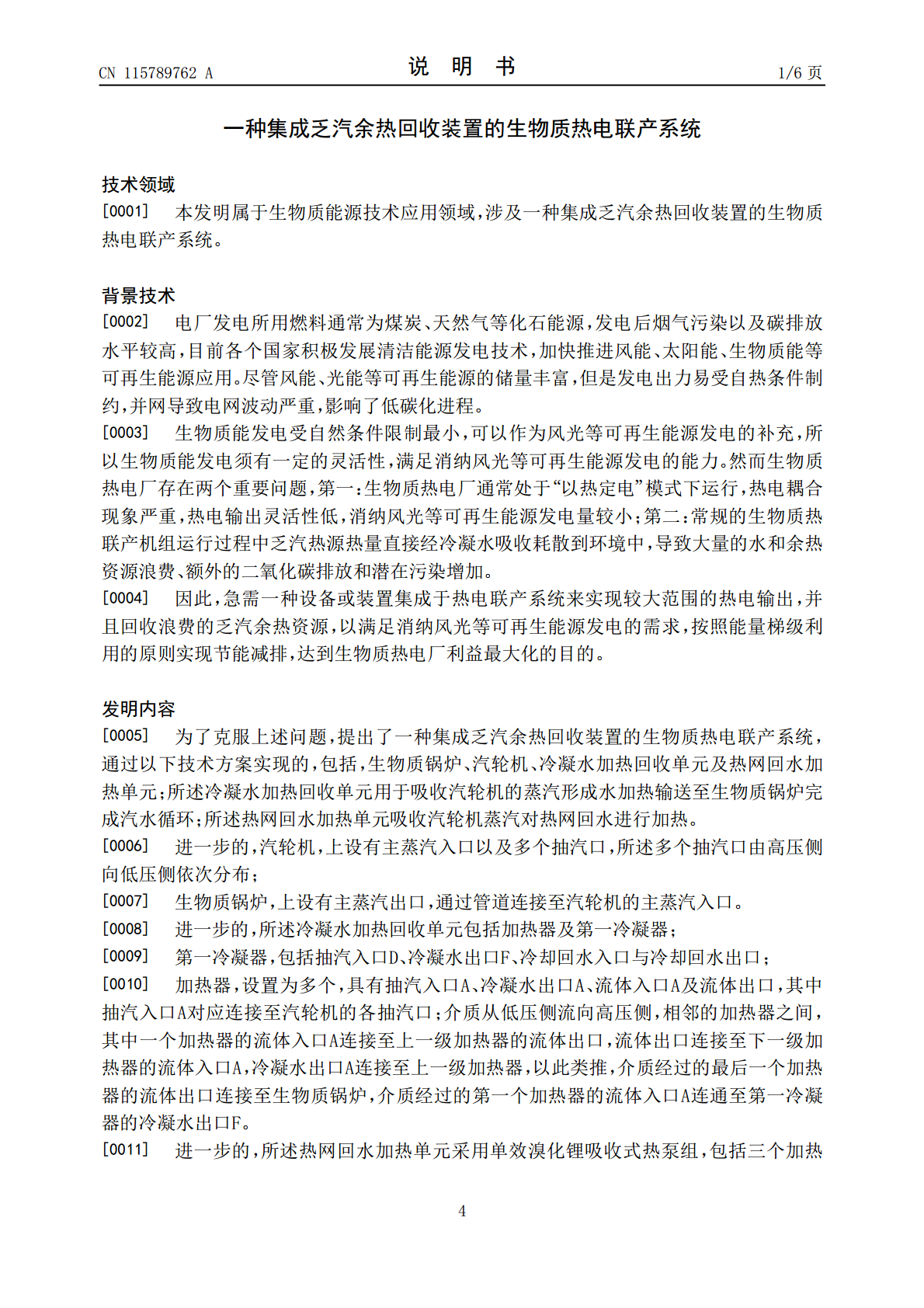

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115789762A(43)申请公布日2023.03.14(21)申请号202211582915.9F01D15/10(2006.01)(22)申请日2022.12.09F01K17/02(2006.01)F22D1/50(2006.01)(71)申请人国能生物发电集团有限公司F25B30/04(2006.01)地址100000北京市西城区骡马市大街16F24D101/10(2022.01)号申请人东北大学清华大学(72)发明人朱建军张雁茹许万源戴璟祁晓乐王振江李诺伊闫爱云金硕巍(74)专利代理机构沈阳维特专利商标事务所(普通合伙)21229专利代理师李娜(51)Int.Cl.F24D18/00(2022.01)F24D3/18(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种集成乏汽余热回收装置的生物质热电联产系统(57)摘要本发明属于生物质能源技术应用领域，涉及一种集成乏汽余热回收装置的生物质热电联产系统，包括，生物质锅炉、汽轮机、冷凝水加热回收单元及热网回水加热单元；所述冷凝水加热回收单元用于吸收汽轮机的蒸汽形成水加热输送至生物质锅炉完成汽水循环；所述热网回水加热单元吸收汽轮机蒸汽对热网回水进行加热。通过在生物质热电厂的热电联产机组乏汽侧集成单效溴化锂吸收式热泵回收乏汽余热，用来加热热网回水来实现能量梯级利用，并以此扩大生物质热电厂的热电输出范围，提高了生物质热电厂的能源利用效率，减少烟气排放。另外，通过将冷凝器中冷却乏汽后生成的冷凝水流入和流出高压加热器、低压加热器和除氧器完成蒸汽到水的循环，节约能量。CN115789762ACN115789762A权利要求书1/2页1.一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：包括，生物质锅炉、汽轮机、冷凝水加热回收单元及热网回水加热单元；所述冷凝水加热回收单元用于吸收汽轮机的蒸汽形成水加热输送至生物质锅炉完成汽水循环；所述热网回水加热单元吸收汽轮机蒸汽对热网回水进行加热。2.如权利要求1所述的一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：汽轮机，上设有主蒸汽入口以及多个抽汽口，所述多个抽汽口由高压侧向低压侧依次分布；生物质锅炉，上设有主蒸汽出口，通过管道连接至汽轮机的主蒸汽入口。3.如权利要求2所述的一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：所述冷凝水加热回收单元包括加热器及第一冷凝器；第一冷凝器，包括抽汽入口D、冷凝水出口F、冷却回水入口与冷却回水出口；加热器，设置为多个，具有抽汽入口A、冷凝水出口A、流体入口A及流体出口，其中抽汽入口A对应连接至汽轮机的各抽汽口；介质从低压侧流向高压侧，相邻的加热器之间，其中一个加热器的流体入口A连接至上一级加热器的流体出口，流体出口连接至下一级加热器的流体入口A，冷凝水出口A连接至上一级加热器，以此类推，介质经过的最后一个加热器的流体出口连接至生物质锅炉，介质经过的第一个加热器的流体入口A连通至第一冷凝器的冷凝水出口F。4.如权利要求1所述的一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：所述热网回水加热单元采用单效溴化锂吸收式热泵组，包括三个加热单元，分别为吸收器、第二冷凝器及第一换热器，所述吸收器与第二冷凝器连接，所述第二冷凝器与第一换热器连接；所述第一换热器连接至汽轮机的一个抽汽口；热网回水依次经过吸收器、第二冷凝器、第一换热器完成三次加热。5.如权利要求4所述的一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：第二冷凝器，具有热网回水入口、热网回水出口A、冷凝水出口B及蒸汽入口A；吸收器，具有蒸汽入口B、热网回水出口B、热网回水进口A、溴化锂溶液出口A及溴化锂溶液进口A；第一换热器，具有抽汽入口B、热网回水出口C、热网回水进口B及冷凝水出口C。6.如权利要求5所述的一种集成乏汽余热回收装置的生物质热电联产系统，其特征在于：所述单效溴化锂吸收式热泵组中，还包括蒸发器、第二换热器及发生器；蒸发器，内为真空状态，具有热水进口、冷凝水进口、蒸汽出口A、冷凝水出口D；发生器，具有蒸汽出口B、溴化锂溶液进口B、抽汽进口及溴化锂溶液出口B；第二换热器，具有溴化锂溶液第一出口，溴化锂溶液第二出口，溴化锂溶液第一进口，溴化锂溶液第一进口；蒸发器的热水进口与第一冷凝器的冷却回水出口连接，冷凝水进口与第二冷凝器冷凝水出口B连接；蒸汽出口A与吸收器蒸汽入口B连接；冷凝水出口D与第一冷凝器连接；发生器的蒸汽出口B与第二冷凝器的蒸汽入口A连接，抽汽进口连通至第一换热器所连通的汽轮机的抽汽口；溴化锂溶液进口B连接至第二换热器的溴化锂溶液第一出口；溴化锂2CN115789762A权利要求书2/2页溶液出口B连通至第二换热器
