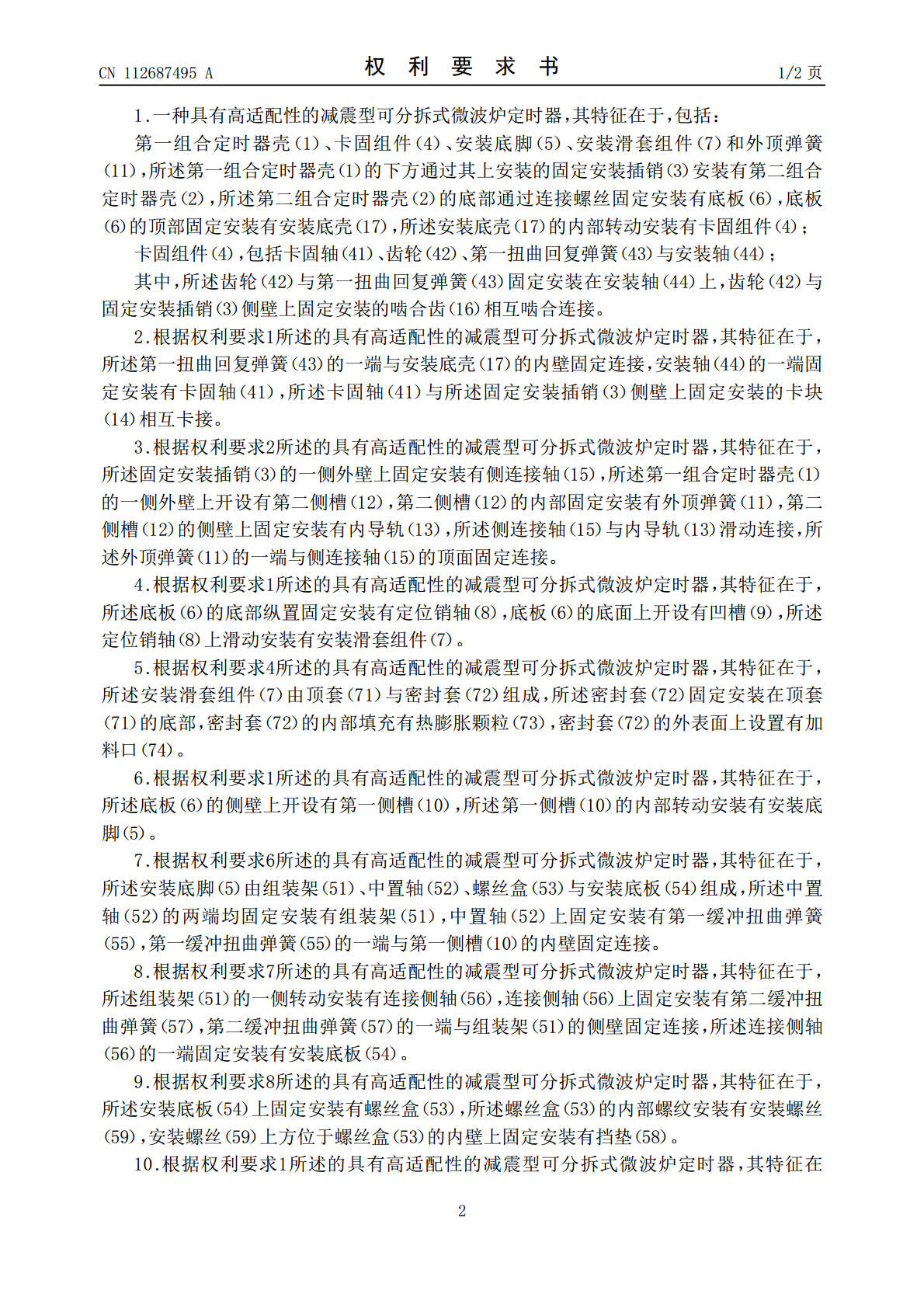

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112687495A(43)申请公布日2021.04.20(21)申请号202011498956.0(22)申请日2020.12.18(71)申请人宁波斯佳电器有限公司地址315300浙江省宁波市慈溪市桥头镇桥三路219号(72)发明人余斯凡(74)专利代理机构宁波瑞元智产专利代理事务所(特殊普通合伙)33351代理人俞越(51)Int.Cl.H01H43/02(2006.01)F24C7/02(2006.01)F24C7/08(2006.01)F24C15/16(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种具有高适配性的减震型可分拆式微波炉定时器(57)摘要本发明公开了一种具有高适配性的减震型可分拆式微波炉定时器，涉及微波炉定时器技术领域，包括第一组合定时器壳、卡固组件、安装底脚、安装滑套组件和外顶弹簧。本发明通过配套安装有安装底脚，安装底脚设计为可活动式，在平常需要对于定时器进行安装时，若遇到微波炉内的安装孔与原本定时器上的安装结构的孔位不对位时，可直接对于安装底脚的角度及扩展度进行调整，使连接孔对位，进行安装，大大提高了该定时器的安装适配范围，同时在安装底脚上安装有多个缓冲扭曲弹簧，在微波炉工作时产生震动时，该缓冲扭曲弹簧对于定时器也可起到一定的缓冲减震效果，避免长期震动导致定时器的损坏，提高了该定时器的自我保护效果。CN112687495ACN112687495A权利要求书1/2页1.一种具有高适配性的减震型可分拆式微波炉定时器，其特征在于，包括：第一组合定时器壳（1）、卡固组件（4）、安装底脚（5）、安装滑套组件（7）和外顶弹簧（11），所述第一组合定时器壳（1）的下方通过其上安装的固定安装插销（3）安装有第二组合定时器壳（2），所述第二组合定时器壳（2）的底部通过连接螺丝固定安装有底板（6），底板（6）的顶部固定安装有安装底壳（17），所述安装底壳（17）的内部转动安装有卡固组件（4）；卡固组件（4），包括卡固轴（41）、齿轮（42）、第一扭曲回复弹簧（43）与安装轴（44）；其中，所述齿轮（42）与第一扭曲回复弹簧（43）固定安装在安装轴（44）上，齿轮（42）与固定安装插销（3）侧壁上固定安装的啮合齿（16）相互啮合连接。2.根据权利要求1所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述第一扭曲回复弹簧（43）的一端与安装底壳（17）的内壁固定连接，安装轴（44）的一端固定安装有卡固轴（41），所述卡固轴（41）与所述固定安装插销（3）侧壁上固定安装的卡块（14）相互卡接。3.根据权利要求2所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述固定安装插销（3）的一侧外壁上固定安装有侧连接轴（15），所述第一组合定时器壳（1）的一侧外壁上开设有第二侧槽（12），第二侧槽（12）的内部固定安装有外顶弹簧（11），第二侧槽（12）的侧壁上固定安装有内导轨（13），所述侧连接轴（15）与内导轨（13）滑动连接，所述外顶弹簧（11）的一端与侧连接轴（15）的顶面固定连接。4.根据权利要求1所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述底板（6）的底部纵置固定安装有定位销轴（8），底板（6）的底面上开设有凹槽（9），所述定位销轴（8）上滑动安装有安装滑套组件（7）。5.根据权利要求4所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述安装滑套组件（7）由顶套（71）与密封套（72）组成，所述密封套（72）固定安装在顶套（71）的底部，密封套（72）的内部填充有热膨胀颗粒（73），密封套（72）的外表面上设置有加料口（74）。6.根据权利要求1所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述底板（6）的侧壁上开设有第一侧槽（10），所述第一侧槽（10）的内部转动安装有安装底脚（5）。7.根据权利要求6所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述安装底脚（5）由组装架（51）、中置轴（52）、螺丝盒（53）与安装底板（54）组成，所述中置轴（52）的两端均固定安装有组装架（51），中置轴（52）上固定安装有第一缓冲扭曲弹簧（55），第一缓冲扭曲弹簧（55）的一端与第一侧槽（10）的内壁固定连接。8.根据权利要求7所述的具有高适配性的减震型可分拆式微波炉定时器，其特征在于，所述组装架（51）的一侧转动安装有连接侧轴（56），连接侧轴（56）上固定安装有第二缓冲扭曲弹簧（57），第二缓冲扭曲弹簧（57）的一端与组装架（51）的侧壁固定连接，所述连接侧轴（56）的一端固定安装有安装底板（54）。9.根据权利要求8所述的具有高适配性的减震型可
