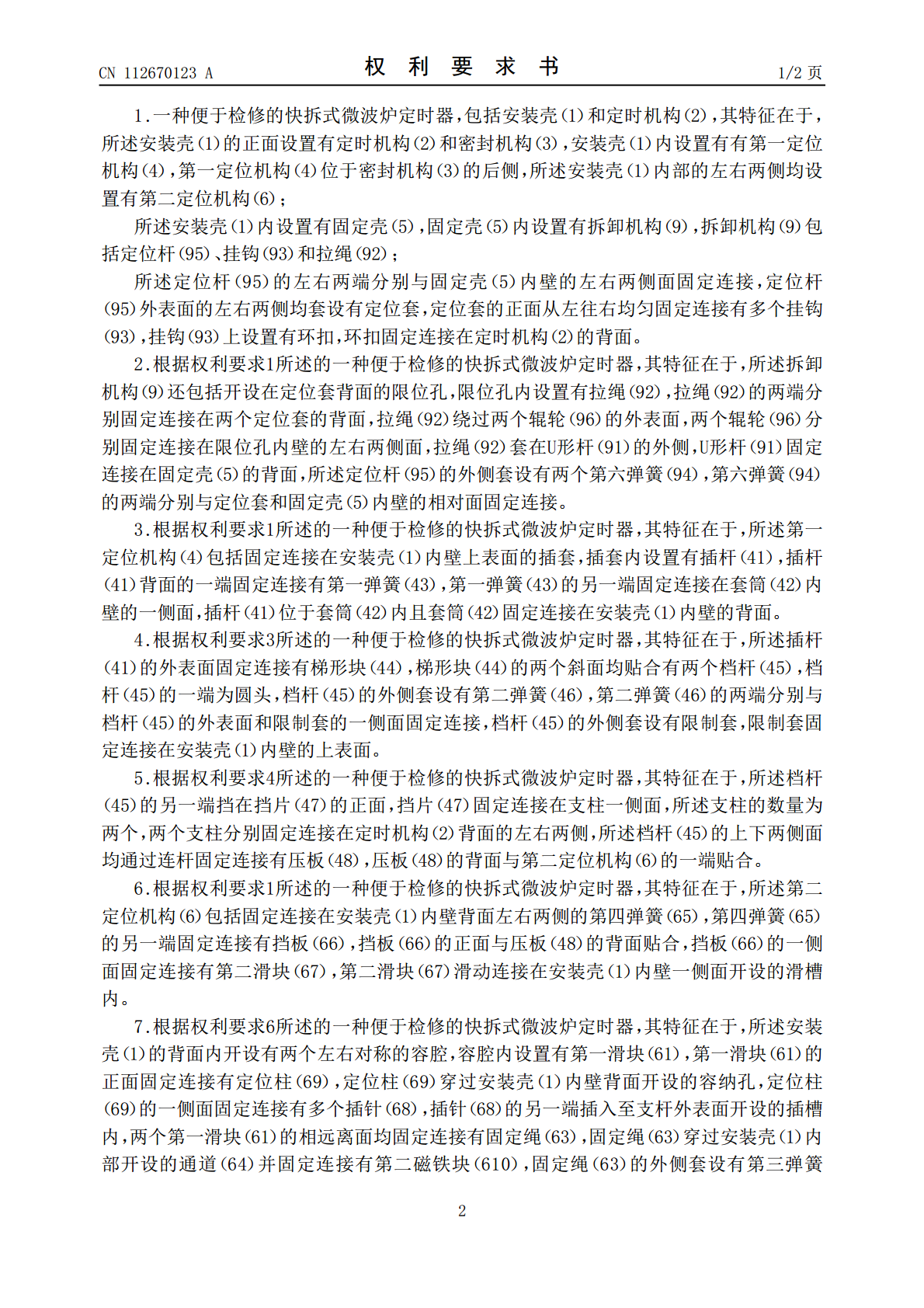

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112670123A(43)申请公布日2021.04.16(21)申请号202011498885.4(22)申请日2020.12.18(71)申请人宁波斯佳电器有限公司地址315300浙江省宁波市慈溪市桥头镇桥三路219号(72)发明人余斯凡(74)专利代理机构宁波瑞元智产专利代理事务所(特殊普通合伙)33351代理人俞越(51)Int.Cl.H01H43/02(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种便于检修的快拆式微波炉定时器(57)摘要本发明公开了一种便于检修的快拆式微波炉定时器，属于定时器技术领域，包括安装壳和定时机构，所述安装壳的正面设置有定时机构和密封机构，安装壳内设置有有第一定位机构，第一定位机构位于密封机构的后侧，所述安装壳内部的左右两侧均设置有第二定位机构。本发明中，通过设置第一定位机构，其中按压插杆向后移动时会带动梯形块向后移动，梯形块的斜面不再对档杆形成挤压效果，此时第二弹簧通过自身弹力收缩拉动档杆移动，同时连杆带动压板移动不再对挡板形成挤压效果，此时第四弹簧通过自身弹力伸长顶动挡板向前移动，挡板撞击支杆将定时机构弹出，实现快速拆卸，且拆卸时不需要将整个机壳拆卸，极大的方便了人们的操作。CN112670123ACN112670123A权利要求书1/2页1.一种便于检修的快拆式微波炉定时器，包括安装壳（1）和定时机构（2），其特征在于，所述安装壳（1）的正面设置有定时机构（2）和密封机构（3），安装壳（1）内设置有有第一定位机构（4），第一定位机构（4）位于密封机构（3）的后侧，所述安装壳（1）内部的左右两侧均设置有第二定位机构（6）；所述安装壳（1）内设置有固定壳（5），固定壳（5）内设置有拆卸机构（9），拆卸机构（9）包括定位杆（95）、挂钩（93）和拉绳（92）；所述定位杆（95）的左右两端分别与固定壳（5）内壁的左右两侧面固定连接，定位杆（95）外表面的左右两侧均套设有定位套，定位套的正面从左往右均匀固定连接有多个挂钩（93），挂钩（93）上设置有环扣，环扣固定连接在定时机构（2）的背面。2.根据权利要求1所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述拆卸机构（9）还包括开设在定位套背面的限位孔，限位孔内设置有拉绳（92），拉绳（92）的两端分别固定连接在两个定位套的背面，拉绳（92）绕过两个辊轮（96）的外表面，两个辊轮（96）分别固定连接在限位孔内壁的左右两侧面，拉绳（92）套在U形杆（91）的外侧，U形杆（91）固定连接在固定壳（5）的背面，所述定位杆（95）的外侧套设有两个第六弹簧（94），第六弹簧（94）的两端分别与定位套和固定壳（5）内壁的相对面固定连接。3.根据权利要求1所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述第一定位机构（4）包括固定连接在安装壳（1）内壁上表面的插套，插套内设置有插杆（41），插杆（41）背面的一端固定连接有第一弹簧（43），第一弹簧（43）的另一端固定连接在套筒（42）内壁的一侧面，插杆（41）位于套筒（42）内且套筒（42）固定连接在安装壳（1）内壁的背面。4.根据权利要求3所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述插杆（41）的外表面固定连接有梯形块（44），梯形块（44）的两个斜面均贴合有两个档杆（45），档杆（45）的一端为圆头，档杆（45）的外侧套设有第二弹簧（46），第二弹簧（46）的两端分别与档杆（45）的外表面和限制套的一侧面固定连接，档杆（45）的外侧套设有限制套，限制套固定连接在安装壳（1）内壁的上表面。5.根据权利要求4所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述档杆（45）的另一端挡在挡片（47）的正面，挡片（47）固定连接在支柱一侧面，所述支柱的数量为两个，两个支柱分别固定连接在定时机构（2）背面的左右两侧，所述档杆（45）的上下两侧面均通过连杆固定连接有压板（48），压板（48）的背面与第二定位机构（6）的一端贴合。6.根据权利要求1所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述第二定位机构（6）包括固定连接在安装壳（1）内壁背面左右两侧的第四弹簧（65），第四弹簧（65）的另一端固定连接有挡板（66），挡板（66）的正面与压板（48）的背面贴合，挡板（66）的一侧面固定连接有第二滑块（67），第二滑块（67）滑动连接在安装壳（1）内壁一侧面开设的滑槽内。7.根据权利要求6所述的一种便于检修的快拆式微波炉定时器，其特征在于，所述安装壳（1）的背面内开设有两个左右对称的容腔，容腔内设置有第一滑块（61），第一滑块（61）的正面固定连接有定位柱（69），定位柱（69）穿过安装
