一种火盆式气化炭化炉.pdf

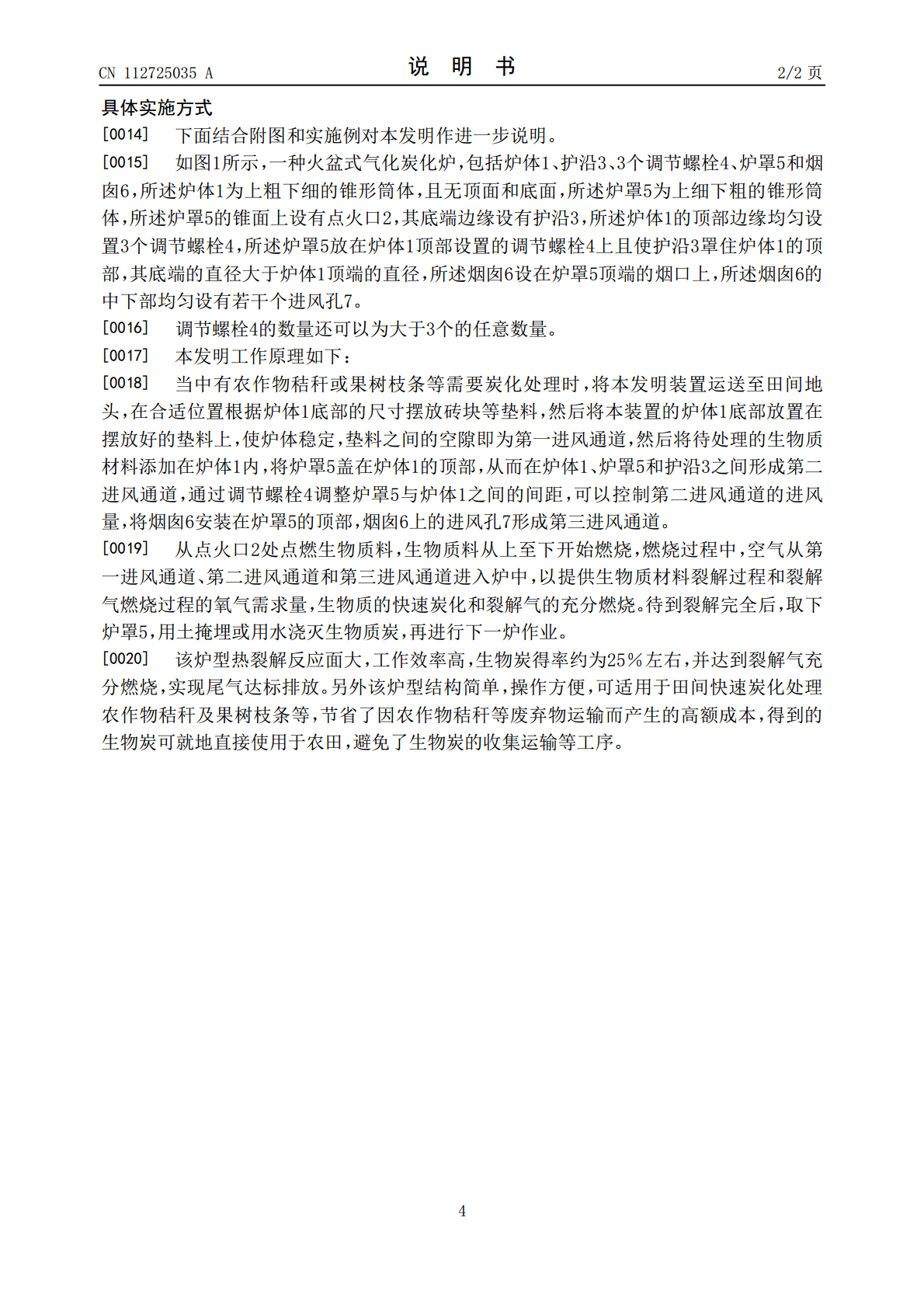

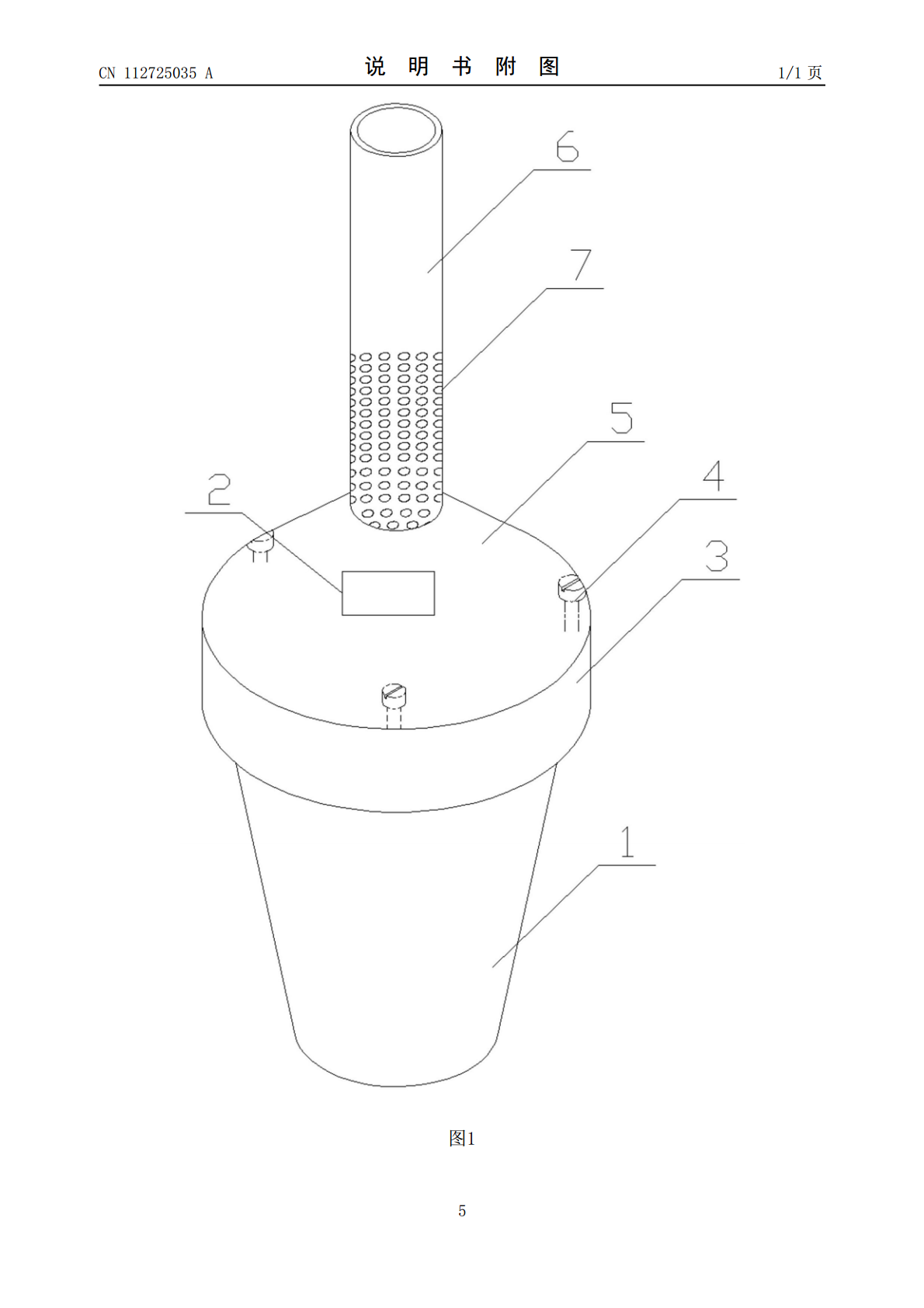

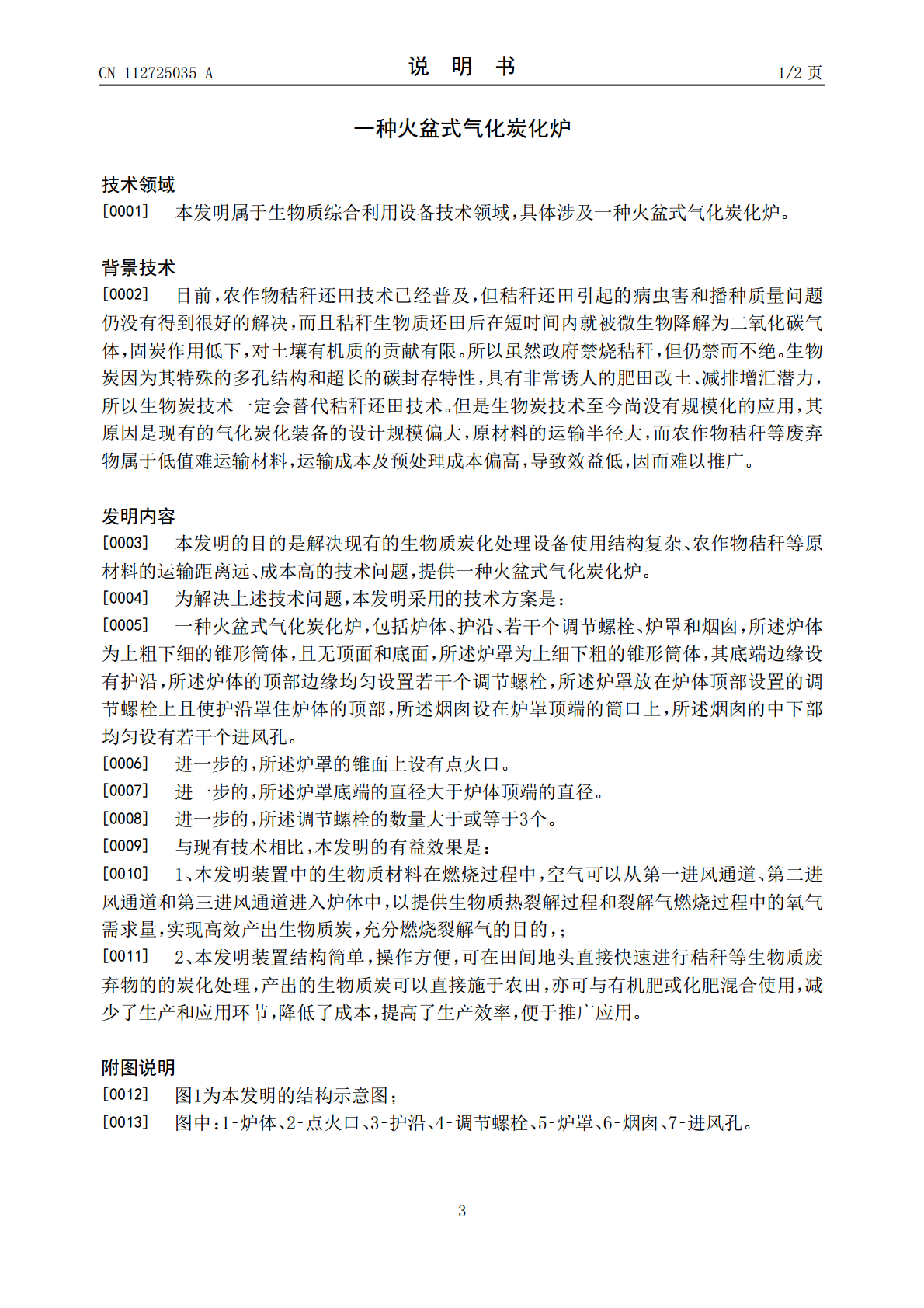

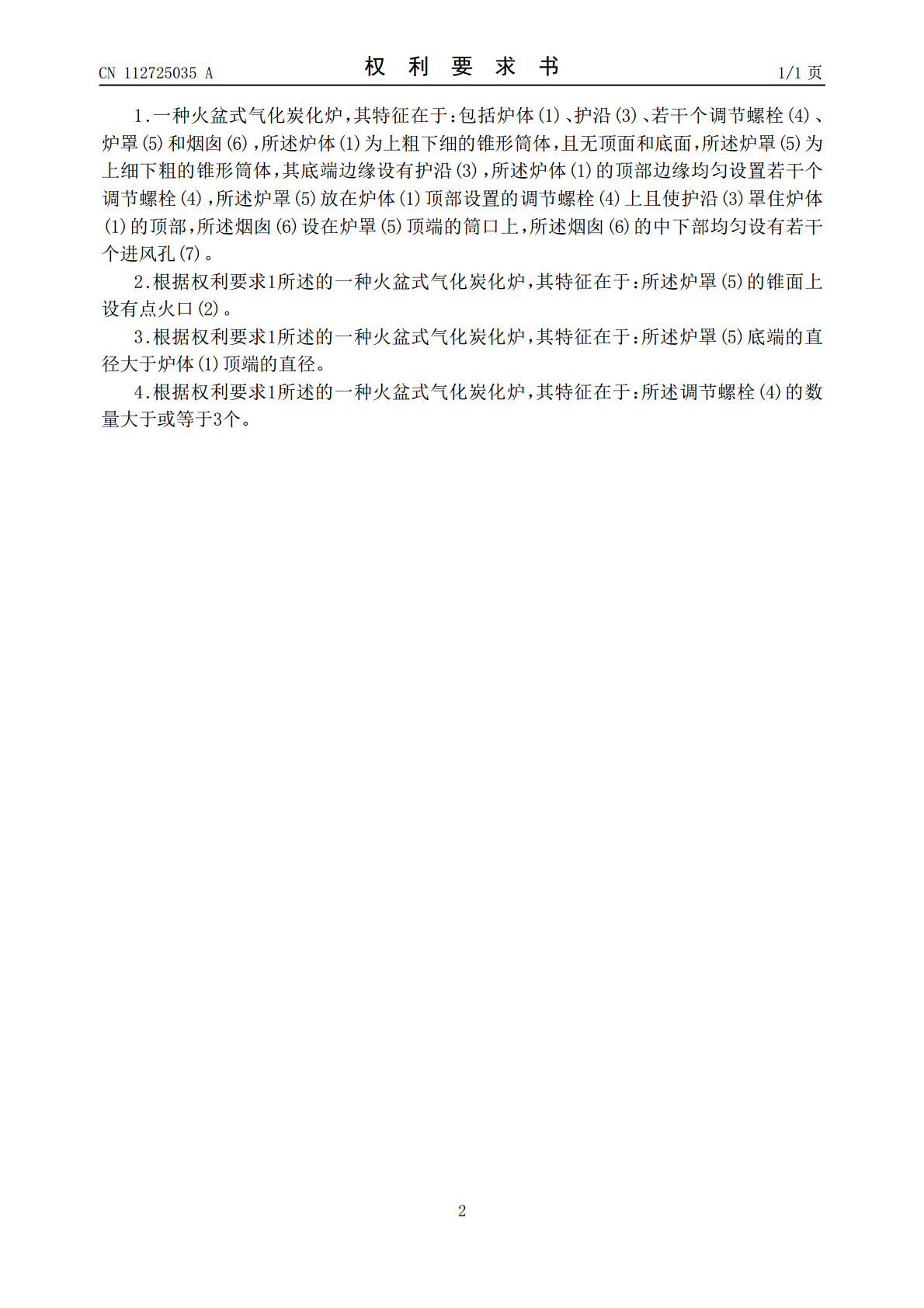

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112725035A(43)申请公布日2021.04.30(21)申请号202110017045.X(22)申请日2021.01.07(71)申请人山西省农业科学院棉花研究所地址044000山西省运城市盐湖区黄河大道118号(72)发明人张贵云张丽萍张栋张茜吕贝贝刘珍范巧兰姚众常芳娟张相斌罗山杨红卫(74)专利代理机构山西五维专利事务所(有限公司)14105代理人雷立康(51)Int.Cl.C10J3/20(2006.01)C10J3/30(2006.01)C05D9/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种火盆式气化炭化炉(57)摘要本发明涉及一种火盆式气化炭化炉，目的是解决现有的生物质气化炭化装备，因设计规模偏大而导致的成本高、效益低、推广难的技术问题。技术方案为：包括炉体、护沿、若干个调节螺栓、炉罩和烟囱，所述炉体为上粗下细的锥形筒体，且无顶面和底面，所述炉罩为上细下粗的锥形筒体，其底端边缘设有护沿，所述炉体的顶部边缘均匀设置若干个调节螺栓，所述炉罩放在炉体顶部设置的调节螺栓上且使护沿罩住炉体的顶部，所述烟囱设在炉罩顶端的筒口上，所述烟囱的中下部均匀设有若干个进风孔。本发明在生物质材料的气化炭化过程中，可以快速高效产出生物质炭，达到裂解气的充分燃烧，并且设备结构简单，操作方便，价格低廉，便于推广应用。CN112725035ACN112725035A权利要求书1/1页1.一种火盆式气化炭化炉，其特征在于：包括炉体(1)、护沿(3)、若干个调节螺栓(4)、炉罩(5)和烟囱(6)，所述炉体(1)为上粗下细的锥形筒体，且无顶面和底面，所述炉罩(5)为上细下粗的锥形筒体，其底端边缘设有护沿(3)，所述炉体(1)的顶部边缘均匀设置若干个调节螺栓(4)，所述炉罩(5)放在炉体(1)顶部设置的调节螺栓(4)上且使护沿(3)罩住炉体(1)的顶部，所述烟囱(6)设在炉罩(5)顶端的筒口上，所述烟囱(6)的中下部均匀设有若干个进风孔(7)。2.根据权利要求1所述的一种火盆式气化炭化炉，其特征在于：所述炉罩(5)的锥面上设有点火口(2)。3.根据权利要求1所述的一种火盆式气化炭化炉，其特征在于：所述炉罩(5)底端的直径大于炉体(1)顶端的直径。4.根据权利要求1所述的一种火盆式气化炭化炉，其特征在于：所述调节螺栓(4)的数量大于或等于3个。2CN112725035A说明书1/2页一种火盆式气化炭化炉技术领域[0001]本发明属于生物质综合利用设备技术领域，具体涉及一种火盆式气化炭化炉。背景技术[0002]目前，农作物秸秆还田技术已经普及，但秸秆还田引起的病虫害和播种质量问题仍没有得到很好的解决，而且秸秆生物质还田后在短时间内就被微生物降解为二氧化碳气体，固炭作用低下，对土壤有机质的贡献有限。所以虽然政府禁烧秸秆，但仍禁而不绝。生物炭因为其特殊的多孔结构和超长的碳封存特性，具有非常诱人的肥田改土、减排增汇潜力，所以生物炭技术一定会替代秸秆还田技术。但是生物炭技术至今尚没有规模化的应用，其原因是现有的气化炭化装备的设计规模偏大，原材料的运输半径大，而农作物秸秆等废弃物属于低值难运输材料，运输成本及预处理成本偏高，导致效益低，因而难以推广。发明内容[0003]本发明的目的是解决现有的生物质炭化处理设备使用结构复杂、农作物秸秆等原材料的运输距离远、成本高的技术问题，提供一种火盆式气化炭化炉。[0004]为解决上述技术问题，本发明采用的技术方案是：[0005]一种火盆式气化炭化炉，包括炉体、护沿、若干个调节螺栓、炉罩和烟囱，所述炉体为上粗下细的锥形筒体，且无顶面和底面，所述炉罩为上细下粗的锥形筒体，其底端边缘设有护沿，所述炉体的顶部边缘均匀设置若干个调节螺栓，所述炉罩放在炉体顶部设置的调节螺栓上且使护沿罩住炉体的顶部，所述烟囱设在炉罩顶端的筒口上，所述烟囱的中下部均匀设有若干个进风孔。[0006]进一步的，所述炉罩的锥面上设有点火口。[0007]进一步的，所述炉罩底端的直径大于炉体顶端的直径。[0008]进一步的，所述调节螺栓的数量大于或等于3个。[0009]与现有技术相比，本发明的有益效果是：[0010]1、本发明装置中的生物质材料在燃烧过程中，空气可以从第一进风通道、第二进风通道和第三进风通道进入炉体中，以提供生物质热裂解过程和裂解气燃烧过程中的氧气需求量，实现高效产出生物质炭，充分燃烧裂解气的目的，；[0011]2、本发明装置结构简单，操作方便，可在田间地头直接快速进行秸秆等生物质废弃物的的炭化处理，产出的生物质炭可以直接施于农田，亦可与有机肥或化肥混合使用，减少了生产和应用环节，降低了成本，提高了生产效率，便于推广应用。附图说明[001
