一种高温气化炭化焚烧炉.pdf

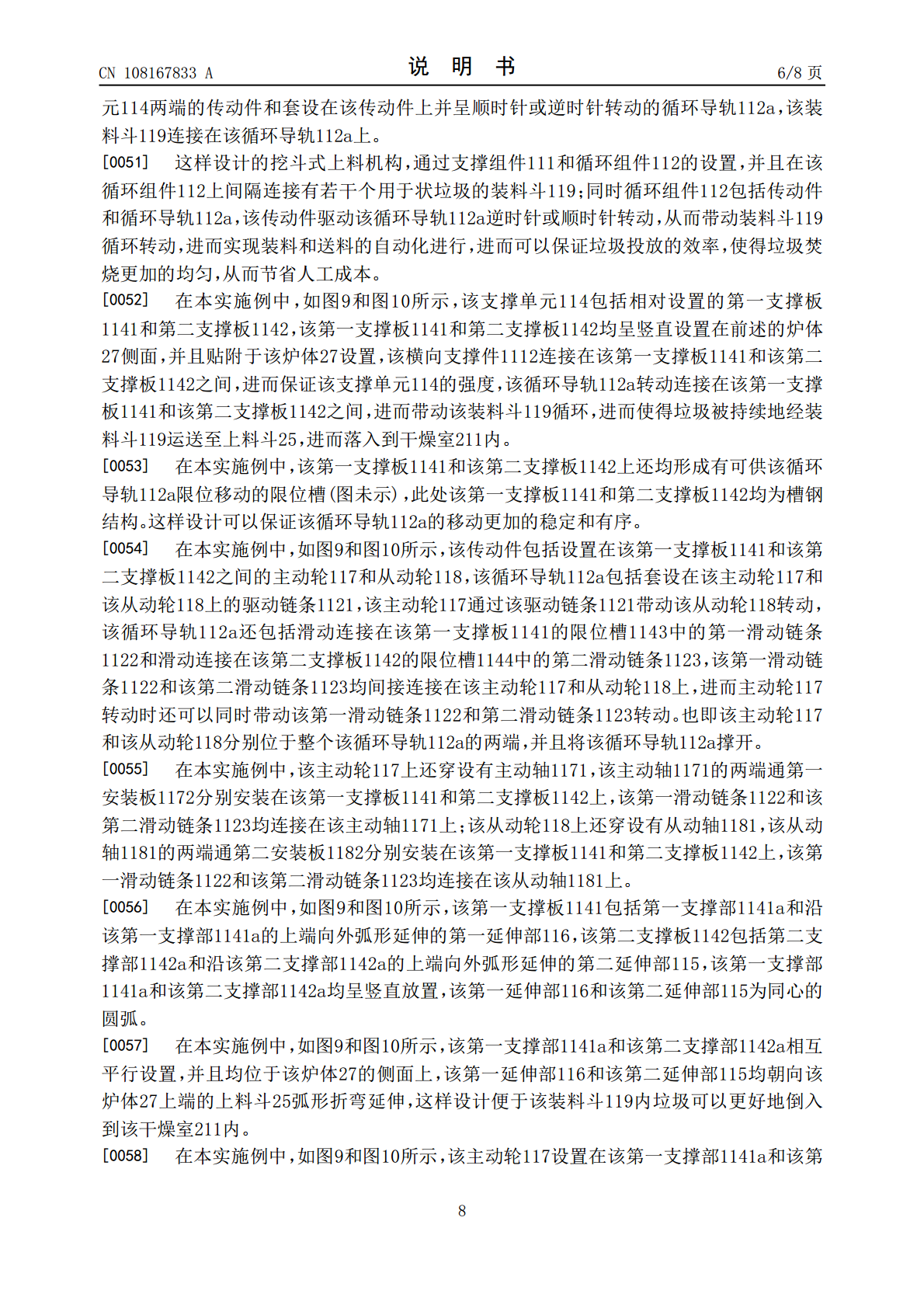

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108167833A(43)申请公布日2018.06.15(21)申请号201810007322.7(22)申请日2018.01.04(71)申请人姚大华地址414000湖南省岳阳市岳阳楼区花板桥居委会岳阳市人汽公司宿舍(72)发明人姚大华郑炎(74)专利代理机构深圳中一专利商标事务所44237代理人官建红(51)Int.Cl.F23G5/027(2006.01)F23G5/04(2006.01)F23G5/14(2006.01)F23G5/44(2006.01)权利要求书1页说明书8页附图8页(54)发明名称一种高温气化炭化焚烧炉(57)摘要本发明属于环保设备技术领域，提供一种高温气化炭化焚烧炉，包括炉体、设置在所述炉体上部的干燥单元、连接在所述干燥单元下方并用于对垃圾进行高温气化炭化的气化单元和连接在所述气化单元下方并用于对炭化后的垃圾充分燃烧的燃烧单元，所述气化单元和所述燃烧单元之间还连接有导流管，所述气化单元内产生的气体经所述导流管进入所述燃烧单元内，所述燃烧单元内还设有搅拌结构；这样设计可以解决现有的生活垃圾处理不彻底，容易出现二次污染的问题。CN108167833ACN108167833A权利要求书1/1页1.一种高温气化炭化垃圾焚烧炉，其特征在于：包括炉体、设置在所述炉体上部的干燥单元、连接在所述干燥单元下方并用于对垃圾进行高温气化炭化的气化单元和连接在所述气化单元下方并用于对炭化后的垃圾充分燃烧的燃烧单元，所述气化单元和所述燃烧单元之间还连接有导流管，所述气化单元内产生的气体经所述导流管进入所述燃烧单元内，所述燃烧单元内还设有拨杆结构。2.如权利要求1所述的高温气化炭化垃圾焚烧炉，其特征在于：所述炉体顶部还设有与所述干燥单元连通的上料斗。3.如权利要求1所述的高温气化炭化垃圾焚烧炉，其特征在于：所述干燥单元包括位于所述炉体内的干燥室和形成于所述干燥室和所述炉体内壁之间的烟气流道，以及设置在所述干燥室和所述气化单元之间的关闭器和用于驱动所述关闭器升降的传动总成，所述关闭器在上升时使得所述干燥室和所述气化单元连通。4.如权利要求3所述的高温气化炭化垃圾焚烧炉，其特征在于：所述传动总成包括连接在所述干燥室内的驱动件和连接在所述驱动件和所述关闭器之间的传动件，所述干燥室底部设有可供与所述气化单元连通的开孔，且所述关闭器的下端可盖设在所述开孔上。5.如权利要求4所述的高温气化炭化垃圾焚烧炉，其特征在于：所述气化单元包括可供与所述干燥室连通的气化室和形成于所述气化室和所述炉体之间的燃烧通道，所述燃烧通道与所述烟气流道连通，且所述燃烧通道和所述烟气流道之间还设有阻焰孔，所述开孔开设在所述气化室的上端，所述关闭器为锥形壳体，且所述气化室经所述开孔与所述关闭器内部连通。6.如权利要求5所述的高温气化炭化垃圾焚烧炉，其特征在于：所述燃烧单元包括与所述气化室连通的炭化室、位于所述炭化室下方的主燃烧室和位于所述主燃烧室下方的次燃烧室，以及连接在所述主燃烧室外的点火助燃装置。7.如权利要求6所述的高温气化炭化垃圾焚烧炉，其特征在于：所述导流管上端连通于所述气化室的上端，所述导流管的下端连通于所述次燃烧室。8.如权利要求6所述的高温气化炭化垃圾焚烧炉，其特征在于：所述炭化室底部设有若干个开槽，所述拨杆结构包括驱动器、连接在所述驱动器上的连杆件和连接在所述连杆件上并可转动穿过所述开槽的梳状拨杆。9.如权利要求8所述的高温气化炭化垃圾焚烧炉，其特征在于：所述主燃烧室内还设有支撑炉床，所述支撑炉床将所述主燃烧室和所述次燃烧室分隔为上下两层。10.如权利要求1-9任一项所述的高温气化炭化垃圾焚烧炉，其特征在于：所述炉体底部还设有炉体座，所述炉体座内设有可供盛放炉灰的存灰盒。2CN108167833A说明书1/8页一种高温气化炭化焚烧炉技术领域[0001]本发明属于环保设备技术领域，尤其涉及一种高温气化炭化焚烧炉。背景技术[0002]随着人类的进步发展和生活水平的不断提高，生活质量的不断改善，环境要求也越来越高。人们对环境的保护意识也在不断提高，但由于社会发展人类群居的小区也越来越多，或越来越大，我国已从一个农业发展国逐步转型成为以小区群居城市化为主的发达国家。由于大量人口群居，农村城市化推进，每日产生的生活垃圾，已成为无法处理的环境污染的大难题。据中国环保部公布2014年全国大中城市生活垃圾产生量16816.1万吨，2015年全国共有246个城市生活垃圾产量超过1.8亿吨，这个数据还不包括工业废物和危险废物。[0003]目前各地政府对生活垃圾采用的处理方法，前期主要是以填埋为主，后期是集中焚烧，由于填埋产生的环境污染太大，不但直接污染地下水资源，对土地资源构成更严重污染
