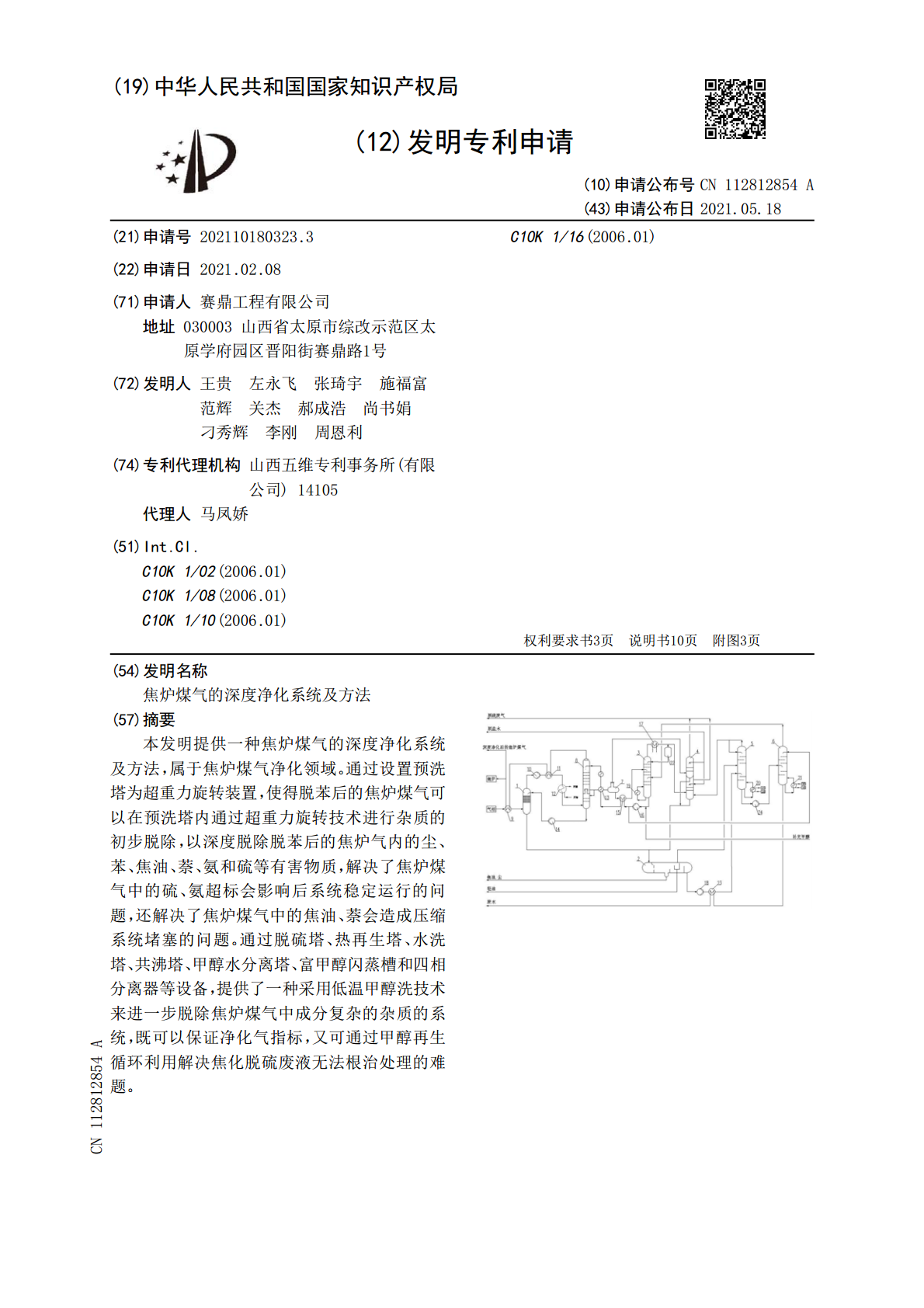

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112812854A(43)申请公布日2021.05.18(21)申请号202110180323.3C10K1/16(2006.01)(22)申请日2021.02.08(71)申请人赛鼎工程有限公司地址030003山西省太原市综改示范区太原学府园区晋阳街赛鼎路1号(72)发明人王贵左永飞张琦宇施福富范辉关杰郝成浩尚书娟刁秀辉李刚周恩利(74)专利代理机构山西五维专利事务所(有限公司)14105代理人马凤娇(51)Int.Cl.C10K1/02(2006.01)C10K1/08(2006.01)C10K1/10(2006.01)权利要求书3页说明书10页附图3页(54)发明名称焦炉煤气的深度净化系统及方法(57)摘要本发明提供一种焦炉煤气的深度净化系统及方法，属于焦炉煤气净化领域。通过设置预洗塔为超重力旋转装置，使得脱苯后的焦炉煤气可以在预洗塔内通过超重力旋转技术进行杂质的初步脱除，以深度脱除脱苯后的焦炉气内的尘、苯、焦油、萘、氨和硫等有害物质，解决了焦炉煤气中的硫、氨超标会影响后系统稳定运行的问题，还解决了焦炉煤气中的焦油、萘会造成压缩系统堵塞的问题。通过脱硫塔、热再生塔、水洗塔、共沸塔、甲醇水分离塔、富甲醇闪蒸槽和四相分离器等设备，提供了一种采用低温甲醇洗技术来进一步脱除焦炉煤气中成分复杂的杂质的系统，既可以保证净化气指标，又可通过甲醇再生循环利用解决焦化脱硫废液无法根治处理的难题。CN112812854ACN112812854A权利要求书1/3页1.一种焦炉煤气的深度净化系统，其特征在于，包括预洗塔(1)、脱硫塔(8)、热再生塔(3)、水洗塔(4)、共沸塔(5)、甲醇水分离塔(6)、富甲醇闪蒸槽(7)和四相分离器(2)，所述预洗塔(1)为超重力旋转装置，四相分离器(2)为卧式三堰型气‑液‑液‑液分离器，其中：气柜经第一换热器(9)与预洗塔(1)下部的气相进口(103)连接，预洗塔(1)底部的液相出口(102)与四相分离器(2)的进料口(201)连接，预洗塔(1)的气体出口(107)经第一压缩机(10)、第二换热器(11)和第三换热器(12)与脱硫塔(8)下部的进气口连接，脱硫塔(8)顶部的出气口与第二换热器(11)连接，脱硫塔(8)底部的出液口经第二压缩机(14)与预洗塔(1)上部的液相进口(109)连接，脱硫塔(8)中下部的出液口经第四换热器(13)与富甲醇闪蒸槽(7)的进液口连接，富甲醇闪蒸槽(7)顶部的出气口与水洗塔(4)中上部的进气口连接，水洗塔(4)顶部的出气口与脱硫废气管道连接，富甲醇闪蒸槽(7)底部的出液口经第五换热器(15)与热再生塔(3)中上部的进液口连接，热再生塔(3)底部的出液口经第三压缩机(16)和第五换热器(15)与脱硫塔(8)上部的进液口连接，热再生塔(3)顶部的出气口经第六换热器(17)与水洗塔(4)下部的进气口连接，第六换热器(17)连接冷凝液储罐(22)的进液口，冷凝液储罐(22)的出液口与热再生塔(3)上部的进液口连接，水洗塔(4)顶部的出气口与脱硫废气管道连接，水洗塔(4)底部的出液口与四相分离器(2)的进料口(201)连接，四相分离器(2)的气相出口(202)与共沸塔(5)中部的进气口连接，四相分离器(2)的重相流体出口(203)与重油管道连接，四相分离器(2)的轻相流体出口(204)与轻油管道连接，四相分离器(2)的中间相流体出口(205)经第四压缩机(18)和第七换热器(23)与共沸塔(5)中部的进液口连接，共沸塔(5)顶部的出气口与水洗塔(4)下部的进气口连接，共沸塔(5)底部的出液口经第五压缩机(24)与甲醇水分离塔(6)中部的进液口连接，甲醇水分离塔(6)顶部的出气口与热再生塔(3)中部的进气口连接，甲醇水分离塔(6)底部的出液口与第七换热器(23)连接。2.根据权利要求1所述的焦炉煤气的深度净化系统，其特征在于，所述预洗塔(1)包括传动装置(101)、转轴(115)和预洗壳体(108)，传动装置(101)与转轴(115)一端连接，转轴(115)另一端连接有转子(104)，转子(104)设于预洗壳体(108)内腔的中下部，预洗壳体(108)的顶部中间连接有气体出口(107)，预洗壳体(108)的底部连接有液相出口(102)，预洗壳体(108)的一侧底部连接有气相进口(103)，预洗壳体(108)的另一侧中上部连接有液相进口(109)，液相进口(109)连接有L形液体管道，L形液体管道的竖直管延伸至转子(104)中部，L形液体管道的竖直管上安装有若干个液相喷嘴(111)，预洗壳体(108)内腔的顶部设有除沫器(106)，除沫器(106)底部与转子(104)顶部之间安装有分隔板(105)，转子(104
