一种分子印迹二氧化钛光催化剂的制备方法.pdf

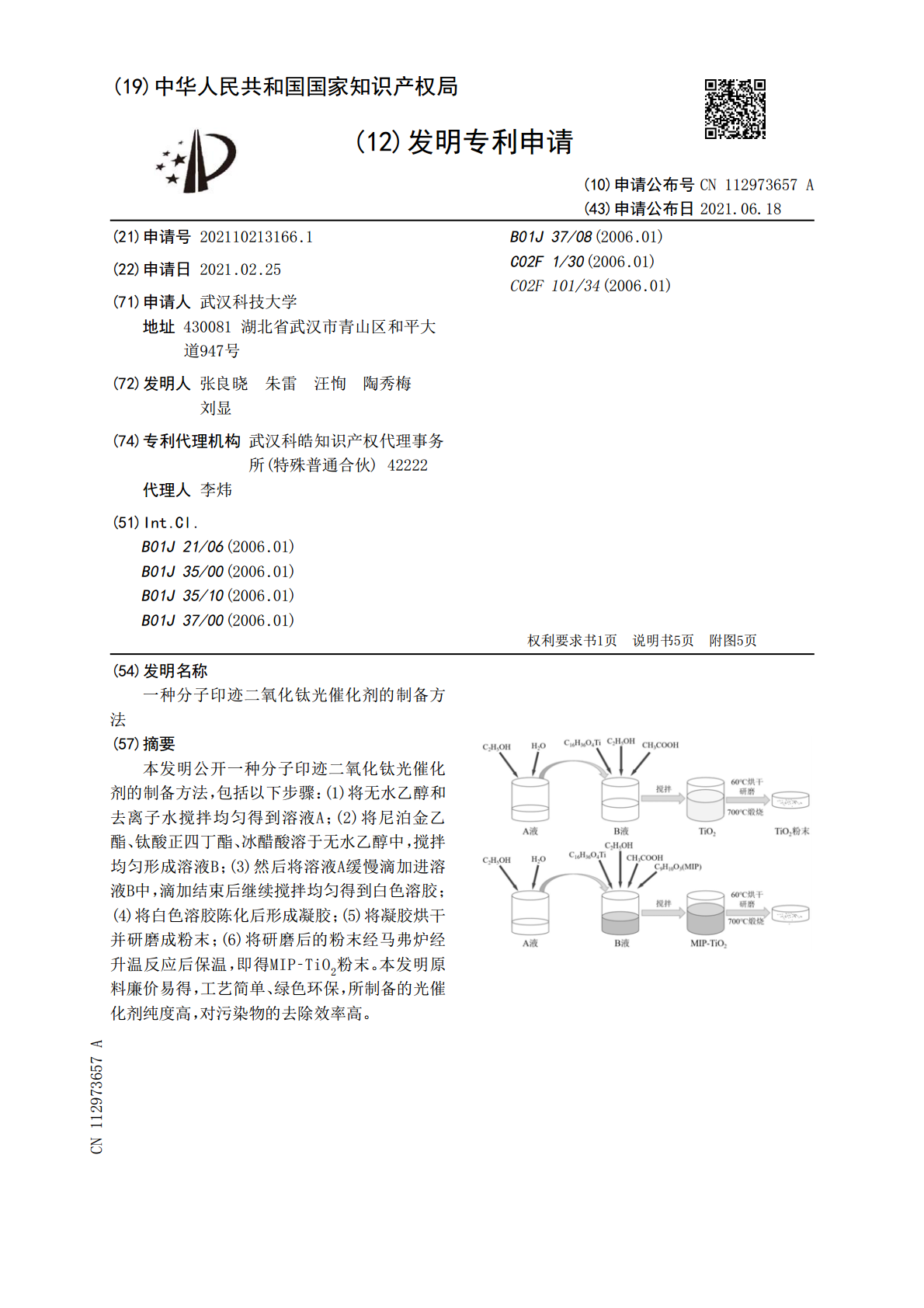

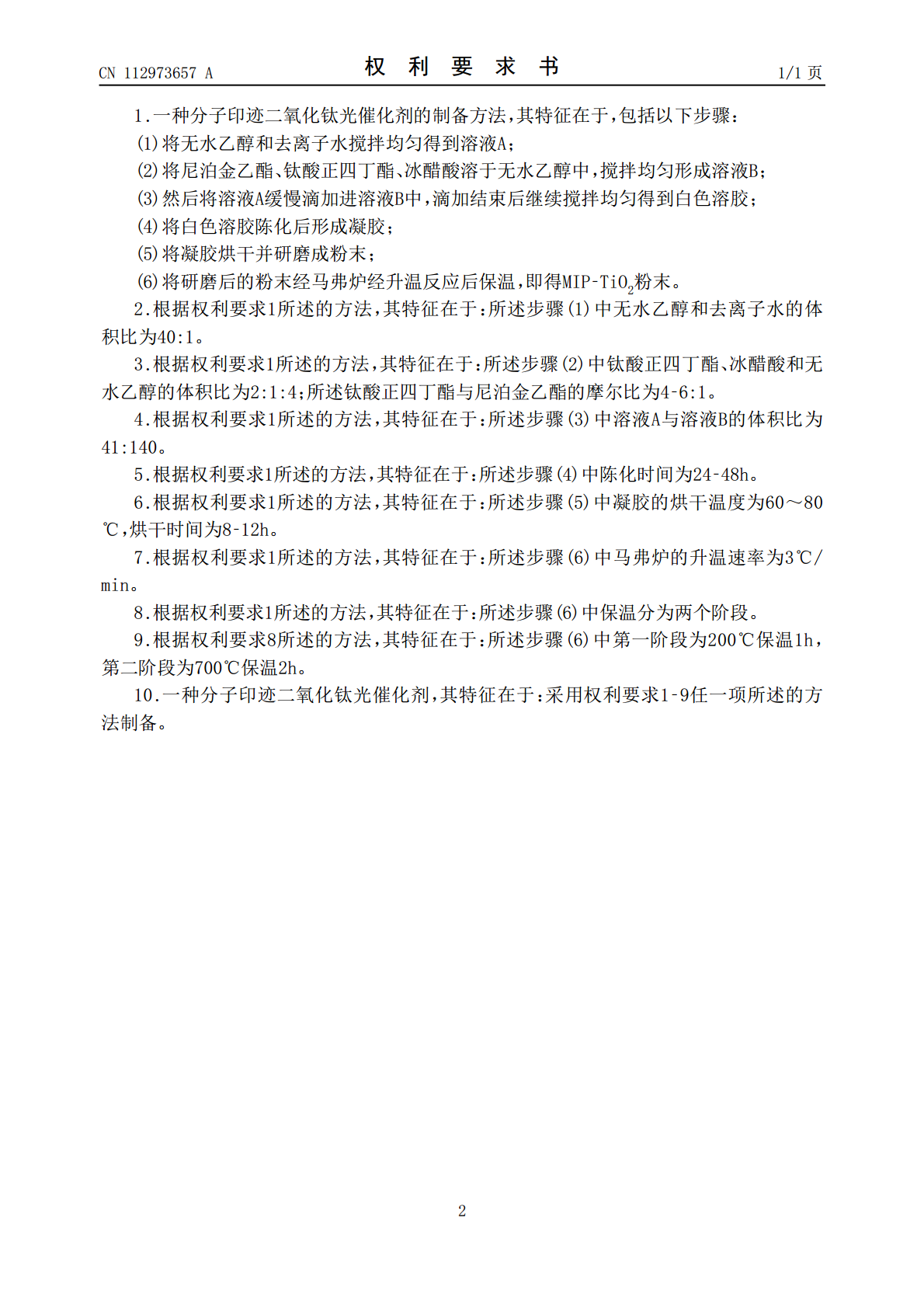

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112973657A(43)申请公布日2021.06.18(21)申请号202110213166.1B01J37/08(2006.01)(22)申请日2021.02.25C02F1/30(2006.01)C02F101/34(2006.01)(71)申请人武汉科技大学地址430081湖北省武汉市青山区和平大道947号(72)发明人张良晓朱雷汪恂陶秀梅刘显(74)专利代理机构武汉科皓知识产权代理事务所(特殊普通合伙)42222代理人李炜(51)Int.Cl.B01J21/06(2006.01)B01J35/00(2006.01)B01J35/10(2006.01)B01J37/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种分子印迹二氧化钛光催化剂的制备方法(57)摘要本发明公开一种分子印迹二氧化钛光催化剂的制备方法，包括以下步骤：(1)将无水乙醇和去离子水搅拌均匀得到溶液A；(2)将尼泊金乙酯、钛酸正四丁酯、冰醋酸溶于无水乙醇中，搅拌均匀形成溶液B；(3)然后将溶液A缓慢滴加进溶液B中，滴加结束后继续搅拌均匀得到白色溶胶；(4)将白色溶胶陈化后形成凝胶；(5)将凝胶烘干并研磨成粉末；(6)将研磨后的粉末经马弗炉经升温反应后保温，即得MIP‑TiO2粉末。本发明原料廉价易得，工艺简单、绿色环保，所制备的光催化剂纯度高，对污染物的去除效率高。CN112973657ACN112973657A权利要求书1/1页1.一种分子印迹二氧化钛光催化剂的制备方法，其特征在于，包括以下步骤：(1)将无水乙醇和去离子水搅拌均匀得到溶液A；(2)将尼泊金乙酯、钛酸正四丁酯、冰醋酸溶于无水乙醇中，搅拌均匀形成溶液B；(3)然后将溶液A缓慢滴加进溶液B中，滴加结束后继续搅拌均匀得到白色溶胶；(4)将白色溶胶陈化后形成凝胶；(5)将凝胶烘干并研磨成粉末；(6)将研磨后的粉末经马弗炉经升温反应后保温，即得MIP‑TiO2粉末。2.根据权利要求1所述的方法，其特征在于：所述步骤(1)中无水乙醇和去离子水的体积比为40:1。3.根据权利要求1所述的方法，其特征在于：所述步骤(2)中钛酸正四丁酯、冰醋酸和无水乙醇的体积比为2:1:4；所述钛酸正四丁酯与尼泊金乙酯的摩尔比为4‑6:1。4.根据权利要求1所述的方法，其特征在于：所述步骤(3)中溶液A与溶液B的体积比为41:140。5.根据权利要求1所述的方法，其特征在于：所述步骤(4)中陈化时间为24‑48h。6.根据权利要求1所述的方法，其特征在于：所述步骤(5)中凝胶的烘干温度为60～80℃，烘干时间为8‑12h。7.根据权利要求1所述的方法，其特征在于：所述步骤(6)中马弗炉的升温速率为3℃/min。8.根据权利要求1所述的方法，其特征在于：所述步骤(6)中保温分为两个阶段。9.根据权利要求8所述的方法，其特征在于：所述步骤(6)中第一阶段为200℃保温1h，第二阶段为700℃保温2h。10.一种分子印迹二氧化钛光催化剂，其特征在于：采用权利要求1‑9任一项所述的方法制备。2CN112973657A说明书1/5页一种分子印迹二氧化钛光催化剂的制备方法技术领域[0001]本发明属于催化剂技术领域，具体涉及一种分子印迹二氧化钛光催化剂的制备方法。背景技术[0002]尼泊金乙酯(化学式为C9H10O3，又名羟苯乙酯)具有抗菌、成本低、化学性质稳定等特点，常用于医药、食品和化妆品(PPCPs)等行业。然而，尼泊金乙酯的雌激素活性具有内分泌干扰作用以及存在致癌的可能性。尼泊金乙酯属于难降解有机物，污水处理厂常规的水处理工艺并不能有效的处理尼泊金乙酯，容易导致水环境长期污染。TiO2是一种无毒无害的物质，同时也具有良好的光催化活性。但TiO2对于有机物的降解不具备选择性，对于毒性高、浓度低的有机物无法很好的降解，制约了TiO2的应用。[0003]目前尚未见将分子印迹技术与纳米TiO2材料相结合以制备催化剂的报道。发明内容[0004]为了解决上述技术问题，本发明提供一种分子印迹二氧化钛(MIP‑TiO2)光催化剂的制备方法及其应用。[0005]本发明将分子印迹技术与纳米TiO2材料相结合，可以提高TiO2处理有机物的选择性以及处理能力。本发明的光催化剂光照反应40min就可以将污染物去除超过90％，几乎将污染物全部去除。本发明在制备MIP‑TiO2粉末的过程中，利用马弗炉进行一定升温速率升温，起到减少催化剂粉体颗粒的团聚作用，以保证最佳的催化活性，并采用阶梯式保温，第一阶段保温温度为200℃保温1h，第二阶段为700℃保温2h，200℃以后是粉体从无定型板钛矿逐渐转变到锐钛矿以及金红石矿型的关键期，在200℃保温一定时间，
