一种商用炉灶手动点火装置.pdf
2023-06-15
10金币
855KB
10页
猫巷****松臣
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种商用炉灶手动点火装置.pdf

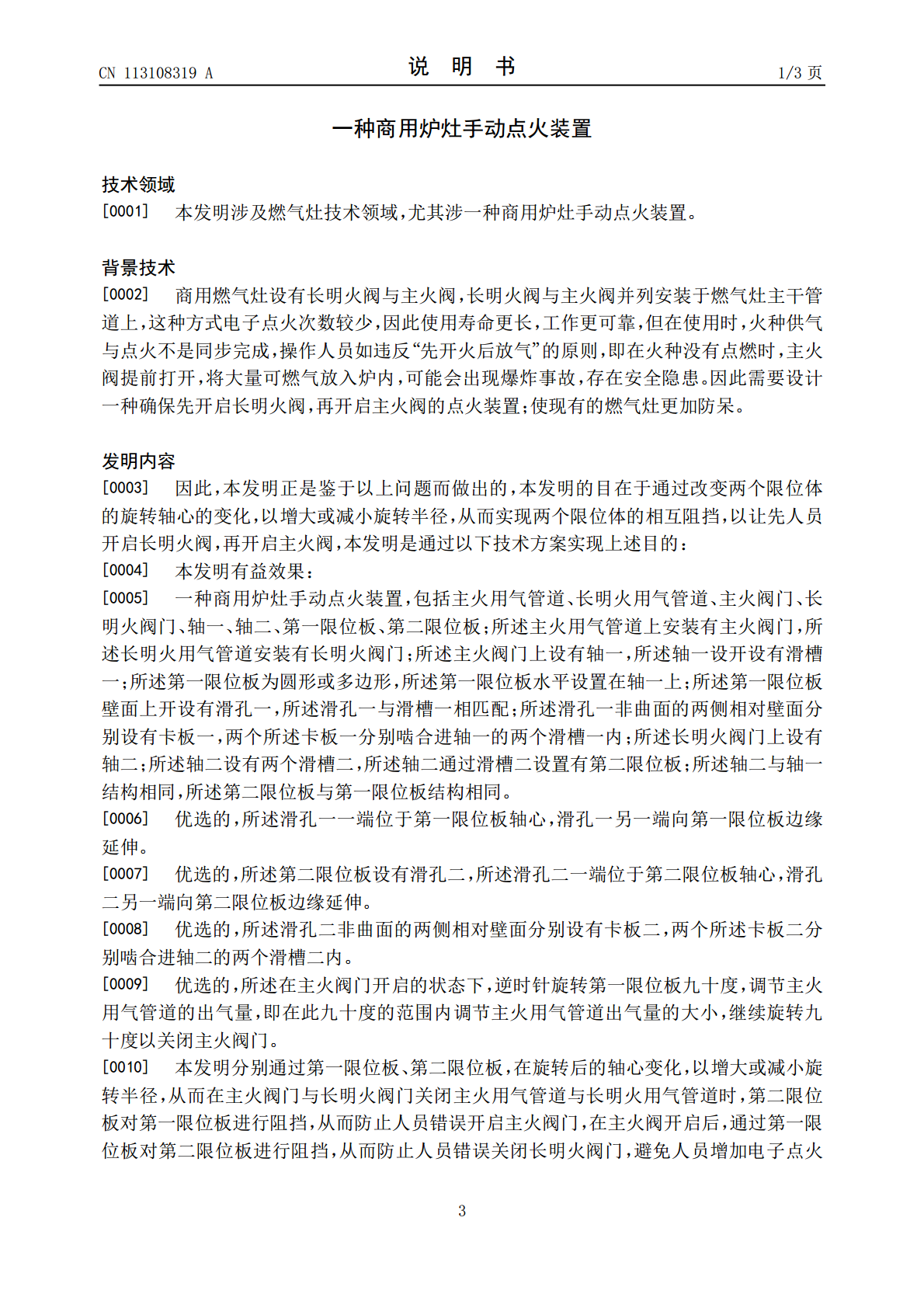

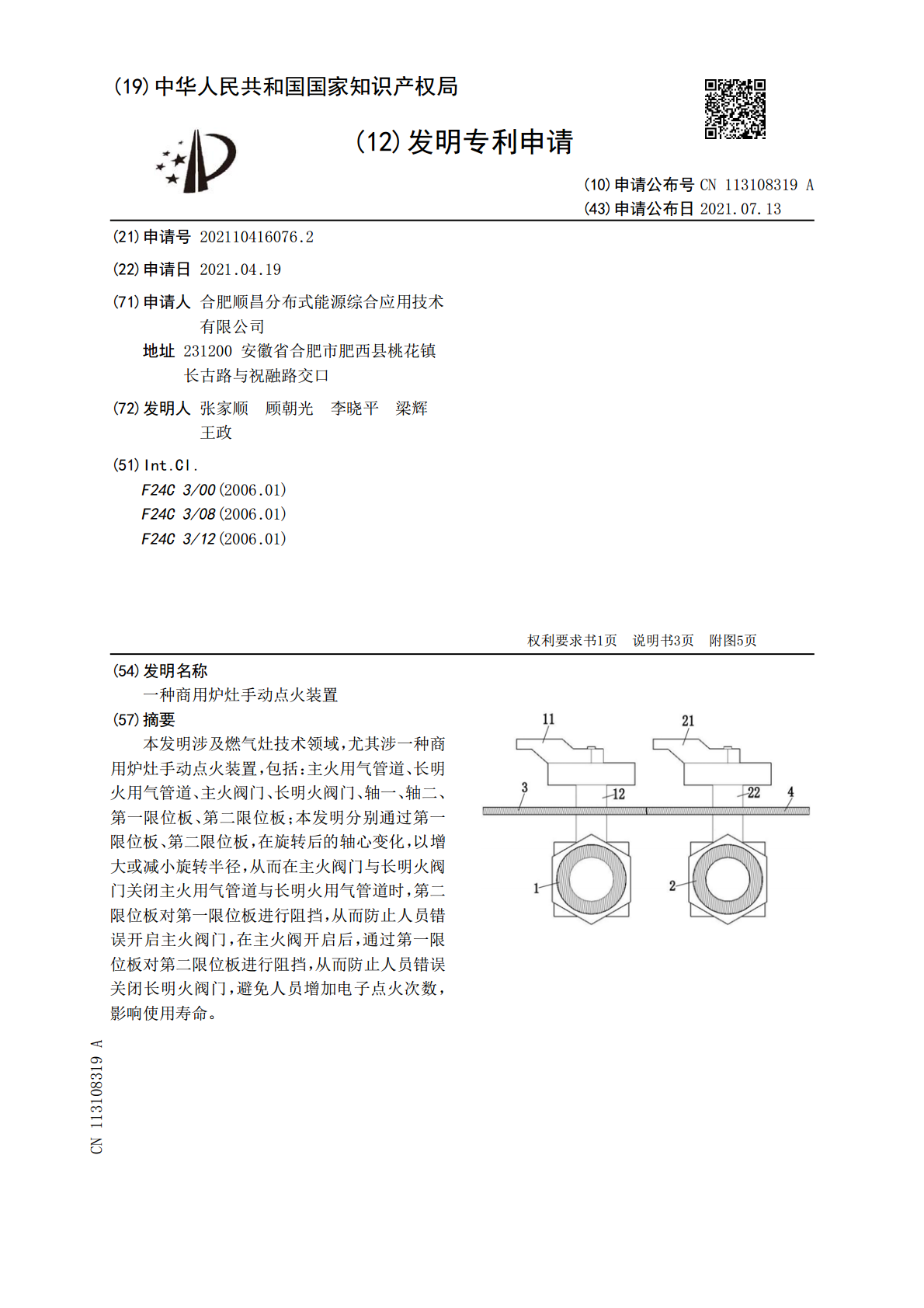

本发明涉及燃气灶技术领域，尤其涉一种商用炉灶手动点火装置，包括：主火用气管道、长明火用气管道、主火阀门、长明火阀门、轴一、轴二、第一限位板、第二限位板；本发明分别通过第一限位板、第二限位板，在旋转后的轴心变化，以增大或减小旋转半径，从而在主火阀门与长明火阀门关闭主火用气管道与长明火用气管道时，第二限位板对第一限位板进行阻挡，从而防止人员错误开启主火阀门，在主火阀开启后，通过第一限位板对第二限位板进行阻挡，从而防止人员错误关闭长明火阀门，避免人员增加电子点火次数，影响使用寿命。
