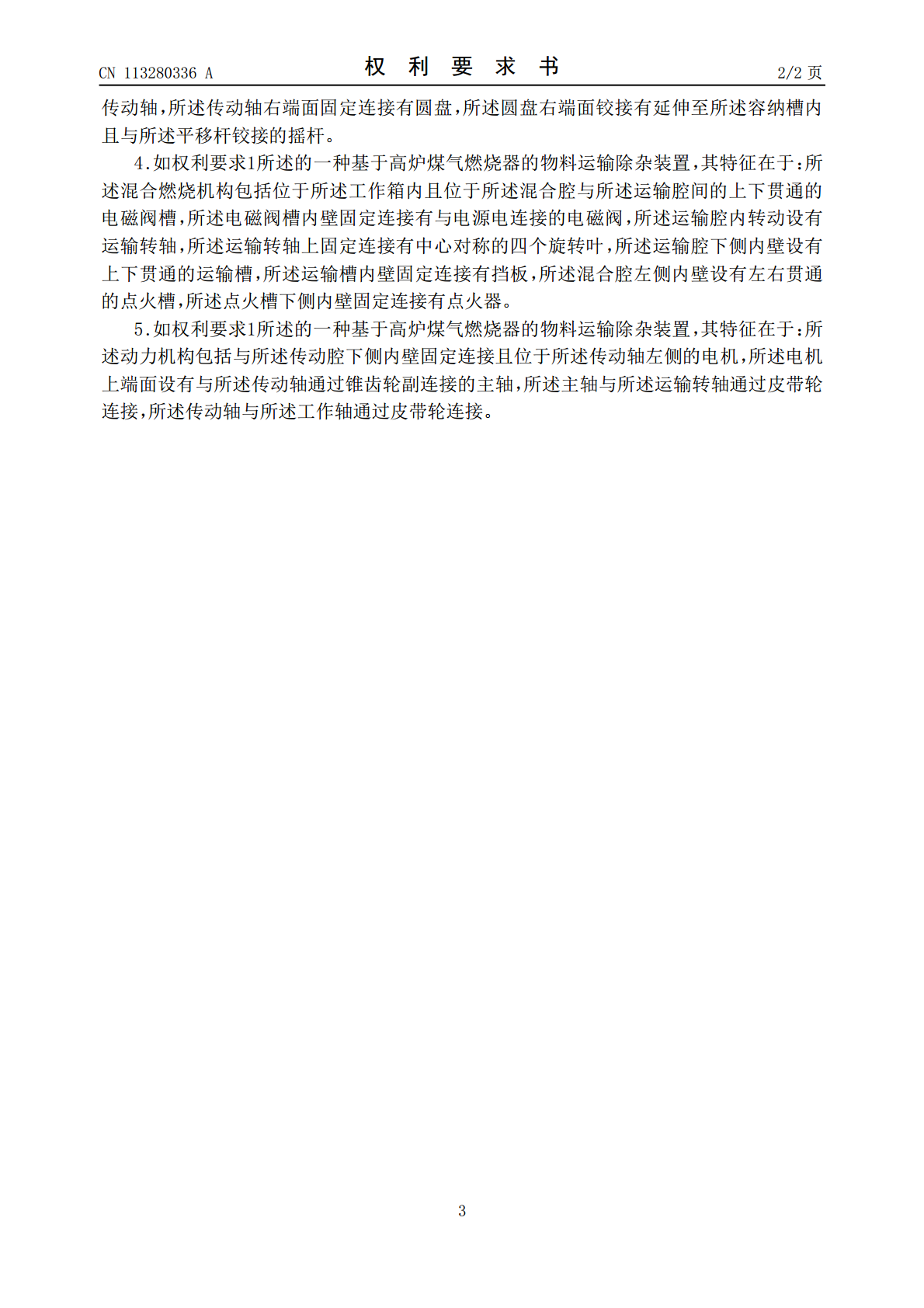

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113280336A(43)申请公布日2021.08.20(21)申请号202110561728.1(22)申请日2021.05.23(71)申请人南京温伯亚纸业有限公司地址211300江苏省南京市高淳区双牌石大街89号(72)发明人王华兵(51)Int.Cl.F23D14/02(2006.01)F23D14/44(2006.01)F23D14/62(2006.01)F23D14/68(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种基于高炉煤气燃烧器的物料运输除杂装置(57)摘要本发明公开的一种基于高炉煤气燃烧器的物料运输除杂装置，包括工作箱，所述工作箱内设有混合腔，所述工作箱内设有位于所述混合腔右侧且开口向左的工作腔，所述工作箱内设有位于所述混合腔下侧的运输腔，本发明通过运送机构的转动块产生涡流运输可调节量的高炉煤气，并通过除杂机构和运送机构配合将高炉煤气中的杂质去除，再通过混合燃烧机构将定量的高炉煤气与空气混合方便点燃，还通过动力机构为整个装置的运转传递动力，避免因为杂质过多而导致燃烧器堵塞影响工作效率，方便清理杂质和更换易腐蚀的零件。CN113280336ACN113280336A权利要求书1/2页1.一种基于高炉煤气燃烧器的物料运输除杂装置，包括工作箱，其特征在于：所述工作箱内设有混合腔，所述工作箱内设有位于所述混合腔右侧且开口向左的工作腔，所述工作箱内设有位于所述混合腔下侧的运输腔，所述工作箱内设有位于所述运输腔右侧且位于所述工作腔下侧的传动腔，所述工作腔内设有用于运送高炉煤气的运送机构，所述运送机构包括与所述工作腔后侧内壁固定连接的轴承座，所述轴承座上转动两基友工作轴，所述工作轴右端面固定连接有转动块，所述转动块内设有根据所述工作轴中心对称的四个开口向外的滑动槽，所述滑动槽内滑动连接有延伸至所述工作腔内的滑动块，所述转动块内设有中心对称的四个开口向右的传动槽，所述传动槽与所述滑动槽间设有贯通的贯通槽，四个所述滑动块上中心对称固定连接有通过所述贯通槽延伸至所述传动槽内的平移杆，所述平移杆位于所述传动槽内部分上固定连接有延伸至所述混合腔内的连接杆，所述转动块右端面固定连接有直角杆的水平段，所述直角杆的竖直段通过滑槽滑动连接有固定铰接座，所述固定铰接座与四个所述连接杆位于所述混合腔内部分铰接，所述混合腔后侧内壁固定连接有位于所述固定铰接座右侧的固定块，所述固定铰接座内设有环形限制腔，所述环形限制腔右侧内壁设有左右贯通的移动槽，所述固定块内滑动连接有通过所述移动槽延伸至所述环形限制腔内的传动杆，所述传动杆位于所述环形限制腔内部分左端面固定连接有限制块，所述工作腔以及所述传动腔内设有用于给运送的煤气除杂的除杂机构，所述除杂机构包括位于所述滑动块内的弹簧槽，所述弹簧槽内滑动连接有左端面与所述弹簧槽左侧内壁通过弹簧连接的截留块，所述截留块延伸至所述混合腔内，所述截留块位于所述混合腔内部分右端面与所述滑动槽右侧内壁滑动连接，所述混合腔内设有用于将运送的煤气与空气混合的混合燃烧机构，所述工作箱内设有用于传递动力的动力机构。2.如权利要求1所述的一种基于高炉煤气燃烧器的物料运输除杂装置，其特征在于：所述运送机构还包括位于所述工作腔上侧内壁且位于所述固定块右侧的上下贯通的通孔，所述通孔内滑动连接有延伸至所述工作箱上端面外且延伸至所述工作腔内的推杆，所述推杆位于所述工作腔内部分下端面固定连接有传动斜面，所述传动杆位于所述固定块右侧部分上固定连接有滑杆，所述滑杆与所述传动斜面下端面斜面滑动连接，所述推杆位于所述工作箱上端面外部分上固定连接有推块，所述工作腔右侧内壁设有左右贯通的运送槽。3.如权利要求1所述的一种基于高炉煤气燃烧器的物料运输除杂装置，其特征在于：所述除杂机构还包括位于所述工作腔下侧内壁且开口向上的清理腔，所述清理腔内壁固定连接有放置箱，所述放置箱内设有开口向上且位于所述截留块下侧的放置腔，所述工作腔内壁固定连接有位于所述传动斜面右侧的滤网，所述工作箱内设有位于所述传动腔以及所述工作腔间的上下贯通的连接槽，所述连接槽位于所述滤网以及所述运送槽间，所述连接槽内壁滑动连接有清理块，所述清理块内设有开口向上且左侧内壁为斜面的存储腔，所述清理块下端面滑动连接有前后对称的两个铰接块，所述铰接块上铰接有自上而下设置的两个相互铰接的等长铰接杆，上侧的所述等长铰接杆的上侧分叉段与所述铰接块铰接，上侧的所述等长铰接杆延伸至所述传动腔内且下侧的所述等长铰接杆位于所述传动腔内，下侧的所述等长铰接杆的交叉中心铰接有右端面与所述传动腔右侧内壁固定连接的固定杆，下侧的所述等长铰接杆的下侧分叉段上铰接有铰接拉杆的分叉段，所述传动腔下侧内壁设有上下贯通的容纳槽，
