一种应用于显示屏老化的高温高湿环境的检测设备.pdf

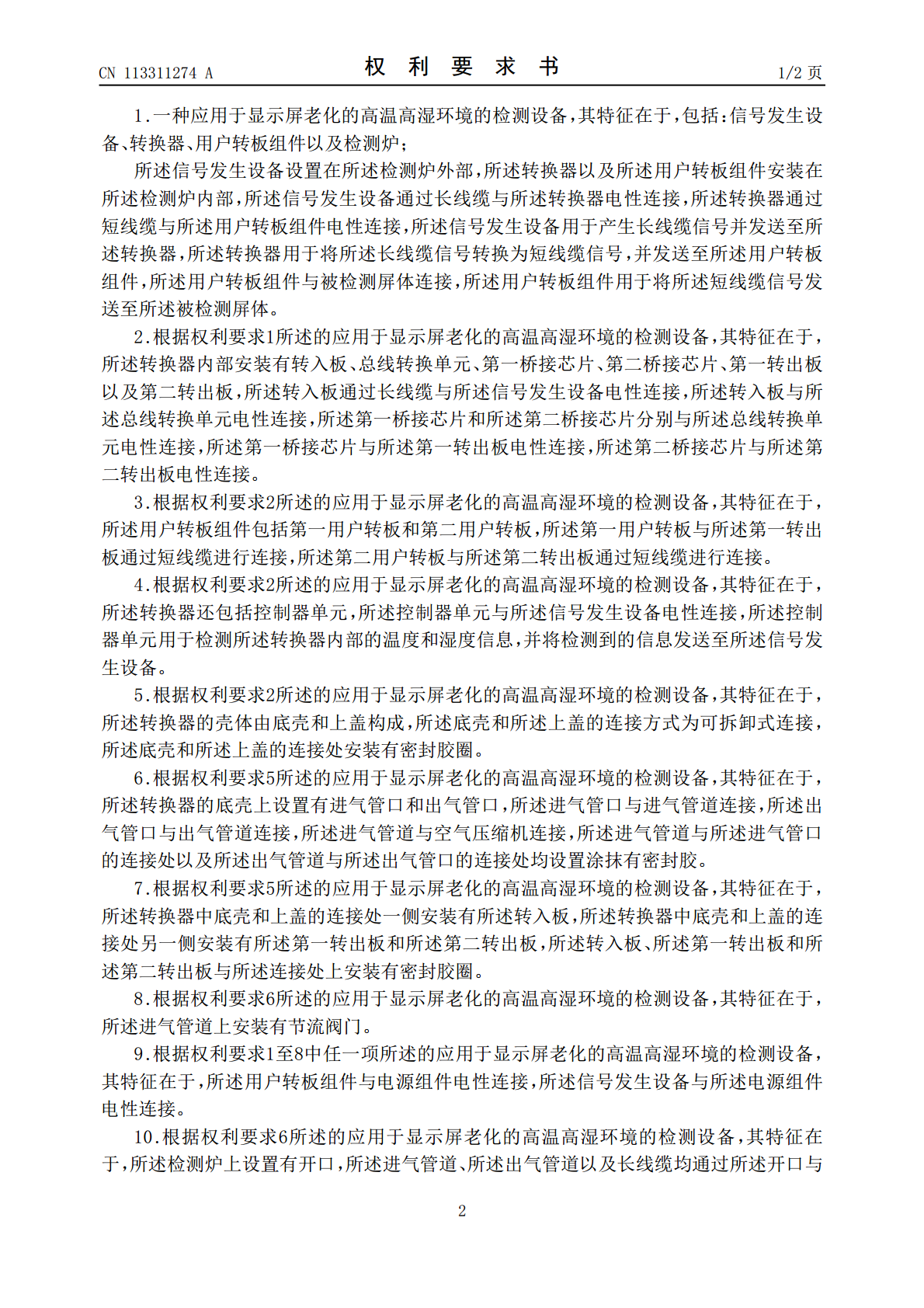

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113311274A(43)申请公布日2021.08.27(21)申请号202110656771.6(22)申请日2021.06.11(71)申请人苏州精智达智能装备技术有限公司地址215000江苏省苏州市苏州工业园区金鸡湖大道1355号国际科技园B503(72)发明人徐大鹏尹建召(74)专利代理机构深圳腾文知识产权代理有限公司44680代理人刘洵(51)Int.Cl.G01R31/00(2006.01)G01R1/04(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种应用于显示屏老化的高温高湿环境的检测设备(57)摘要本申请实施例公开了一种应用于显示屏老化的高温高湿环境的检测设备，可以有效的解决信号线缆穿越检测炉受限的问题，保证测试时的信号质量以及测试的正常进行。本申请包括：信号发生设备设置在检测炉外部，转换器以及用户转板组件安装在检测炉内部，信号发生设备通过长线缆与转换器电性连接，转换器通过短线缆与用户转板组件电性连接，信号发生设备用于产生长线缆信号并发送至转换器，转换器用于将长线缆信号转换为短线缆信号，并发送至用户转板组件，用户转板组件与被检测屏体连接，用户转板组件用于将短线缆信号发送至被检测屏体。CN113311274ACN113311274A权利要求书1/2页1.一种应用于显示屏老化的高温高湿环境的检测设备，其特征在于，包括：信号发生设备、转换器、用户转板组件以及检测炉；所述信号发生设备设置在所述检测炉外部，所述转换器以及所述用户转板组件安装在所述检测炉内部，所述信号发生设备通过长线缆与所述转换器电性连接，所述转换器通过短线缆与所述用户转板组件电性连接，所述信号发生设备用于产生长线缆信号并发送至所述转换器，所述转换器用于将所述长线缆信号转换为短线缆信号，并发送至所述用户转板组件，所述用户转板组件与被检测屏体连接，所述用户转板组件用于将所述短线缆信号发送至所述被检测屏体。2.根据权利要求1所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述转换器内部安装有转入板、总线转换单元、第一桥接芯片、第二桥接芯片、第一转出板以及第二转出板，所述转入板通过长线缆与所述信号发生设备电性连接，所述转入板与所述总线转换单元电性连接，所述第一桥接芯片和所述第二桥接芯片分别与所述总线转换单元电性连接，所述第一桥接芯片与所述第一转出板电性连接，所述第二桥接芯片与所述第二转出板电性连接。3.根据权利要求2所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述用户转板组件包括第一用户转板和第二用户转板，所述第一用户转板与所述第一转出板通过短线缆进行连接，所述第二用户转板与所述第二转出板通过短线缆进行连接。4.根据权利要求2所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述转换器还包括控制器单元，所述控制器单元与所述信号发生设备电性连接，所述控制器单元用于检测所述转换器内部的温度和湿度信息，并将检测到的信息发送至所述信号发生设备。5.根据权利要求2所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述转换器的壳体由底壳和上盖构成，所述底壳和所述上盖的连接方式为可拆卸式连接，所述底壳和所述上盖的连接处安装有密封胶圈。6.根据权利要求5所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述转换器的底壳上设置有进气管口和出气管口，所述进气管口与进气管道连接，所述出气管口与出气管道连接，所述进气管道与空气压缩机连接，所述进气管道与所述进气管口的连接处以及所述出气管道与所述出气管口的连接处均设置涂抹有密封胶。7.根据权利要求5所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述转换器中底壳和上盖的连接处一侧安装有所述转入板，所述转换器中底壳和上盖的连接处另一侧安装有所述第一转出板和所述第二转出板，所述转入板、所述第一转出板和所述第二转出板与所述连接处上安装有密封胶圈。8.根据权利要求6所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述进气管道上安装有节流阀门。9.根据权利要求1至8中任一项所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述用户转板组件与电源组件电性连接，所述信号发生设备与所述电源组件电性连接。10.根据权利要求6所述的应用于显示屏老化的高温高湿环境的检测设备，其特征在于，所述检测炉上设置有开口，所述进气管道、所述出气管道以及长线缆均通过所述开口与2CN113311274A权利要求书2/2页所述转换器连接。3CN113311274A说明书1/6页一种应用于显示屏老化的高温高湿环境的检测设备技术领域[0001]本申请实施例涉及检测设备技术领域，尤其涉及一种
