预览加载中,请您耐心等待几秒...
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲,该文档总共13页,到这已经超出免费预览范围,如果喜欢就直接下载吧~

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

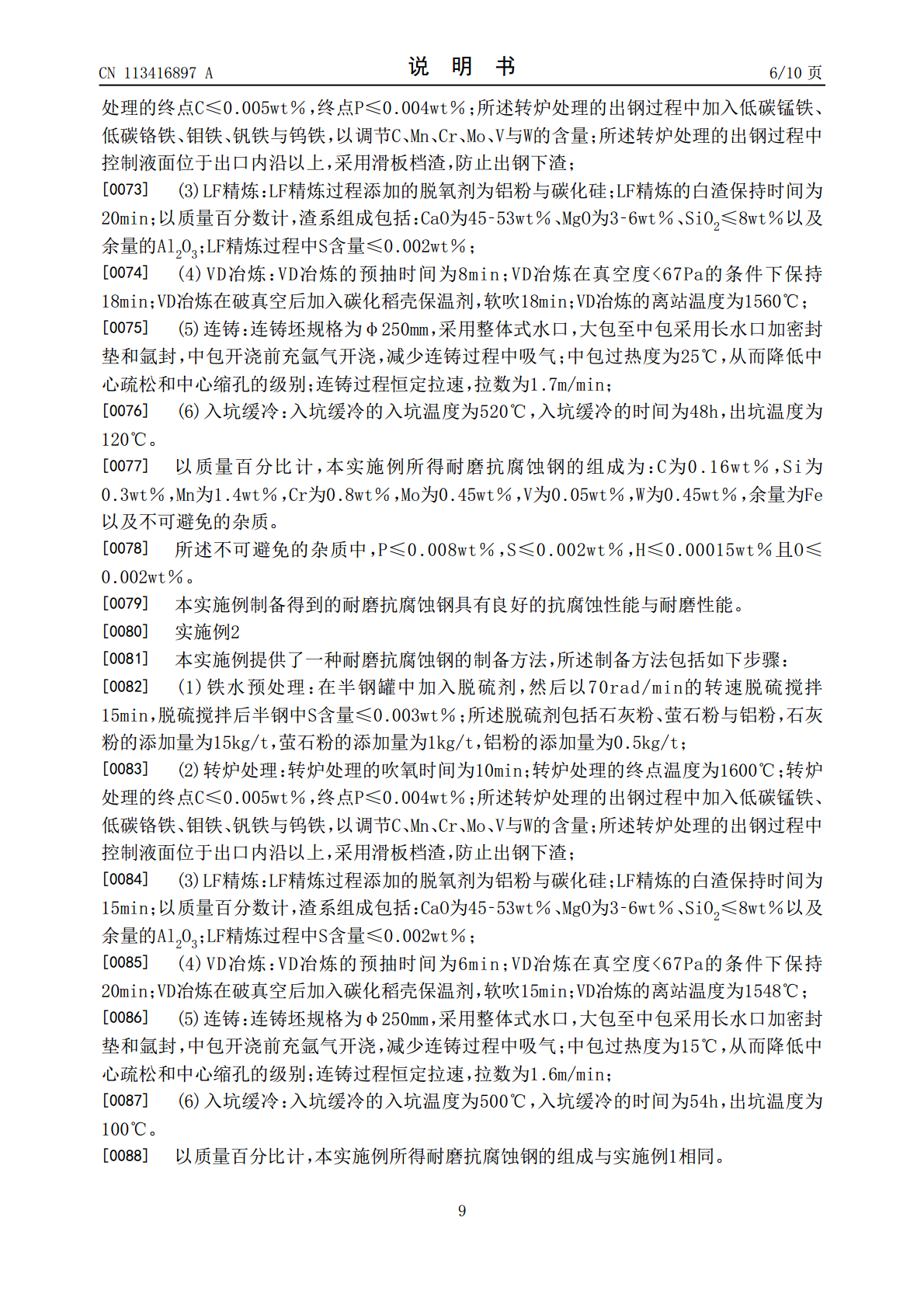

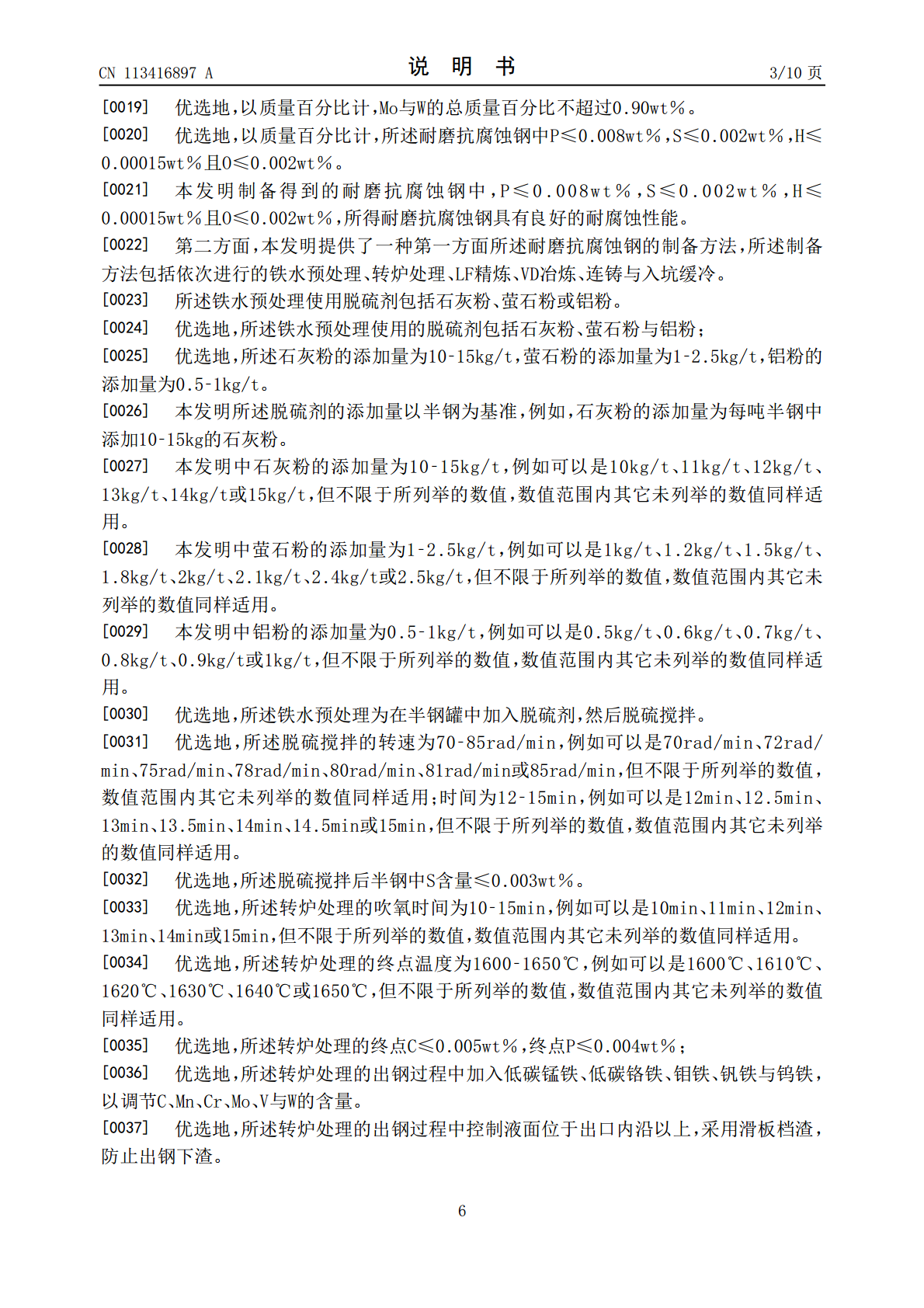

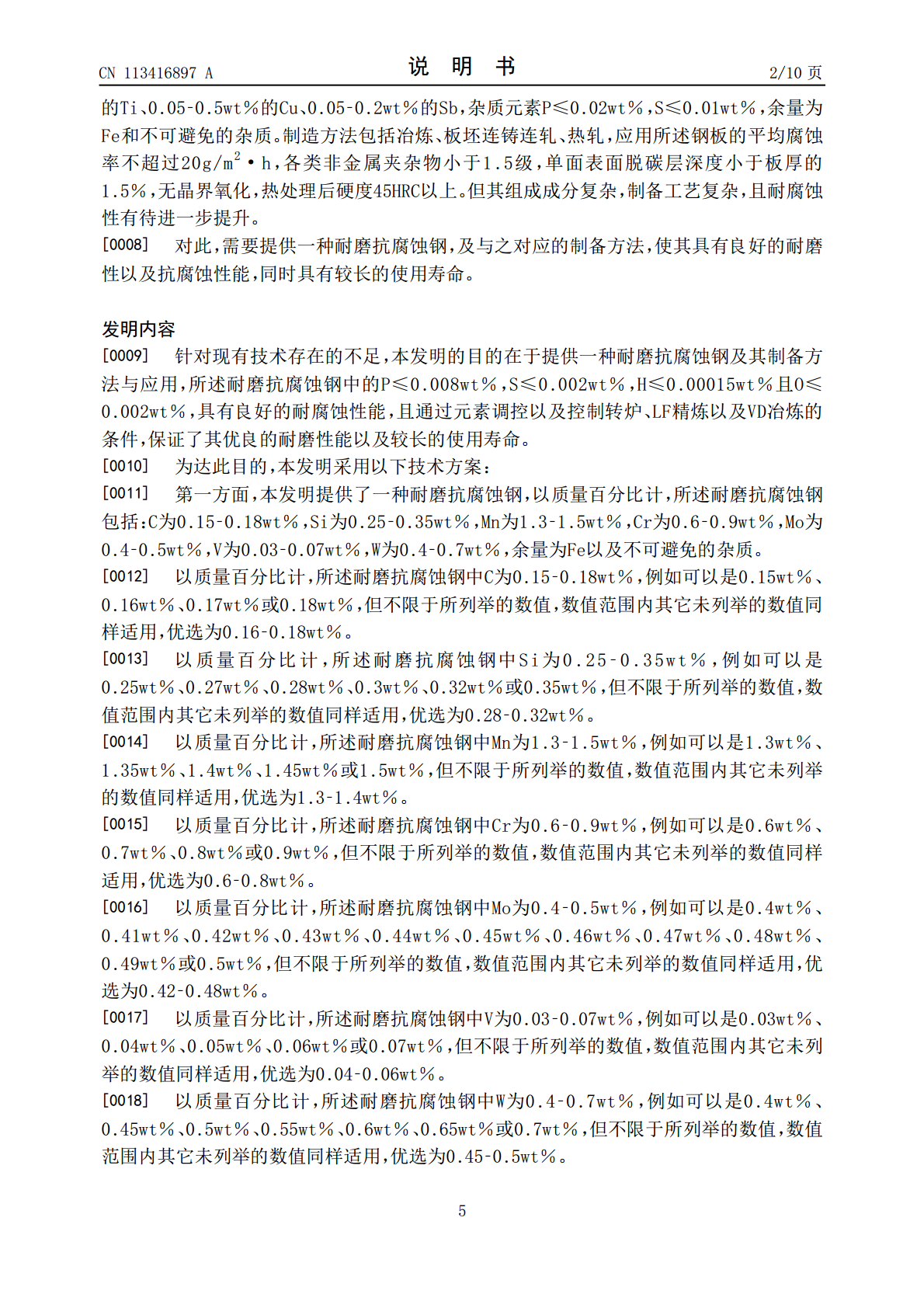

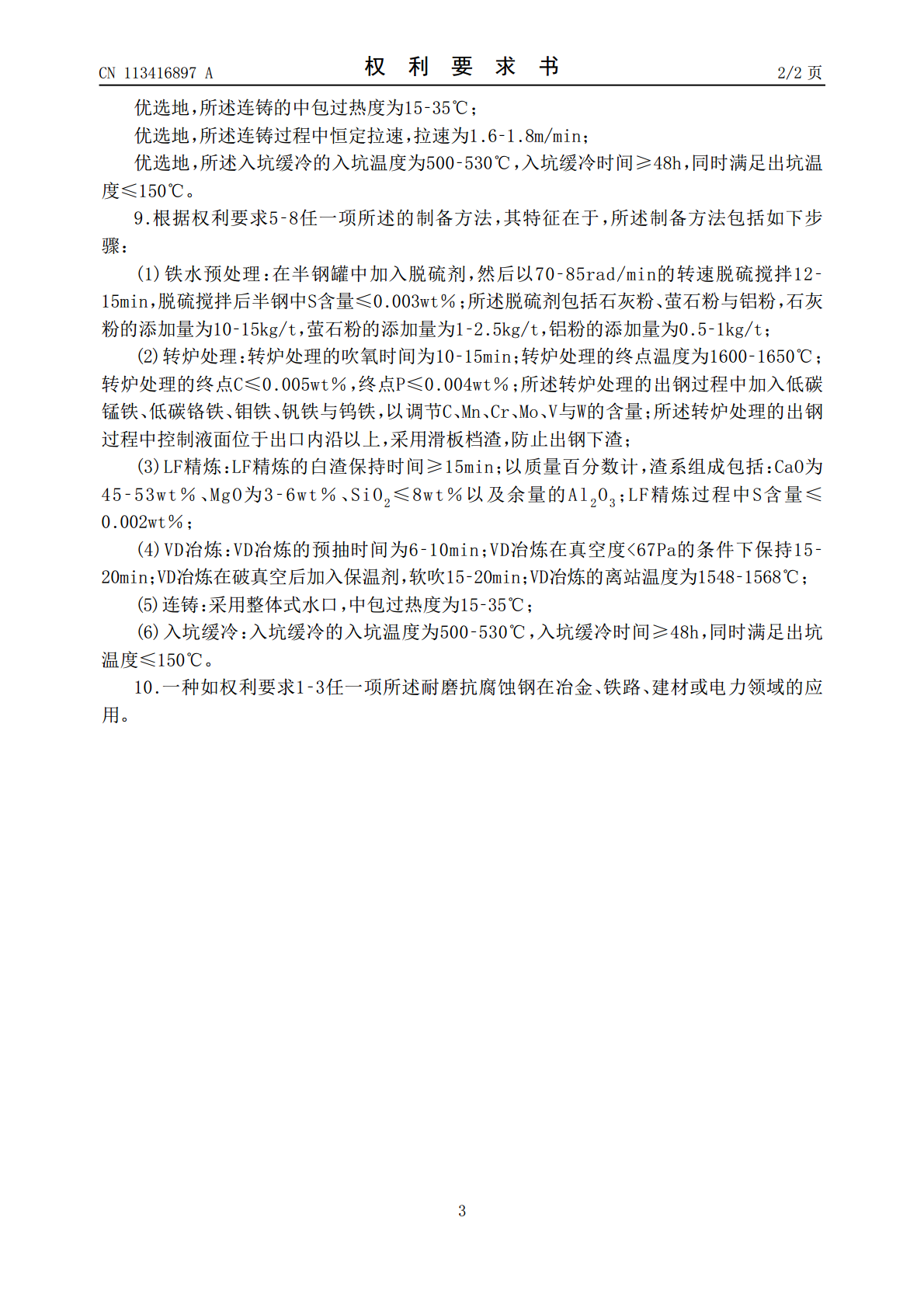

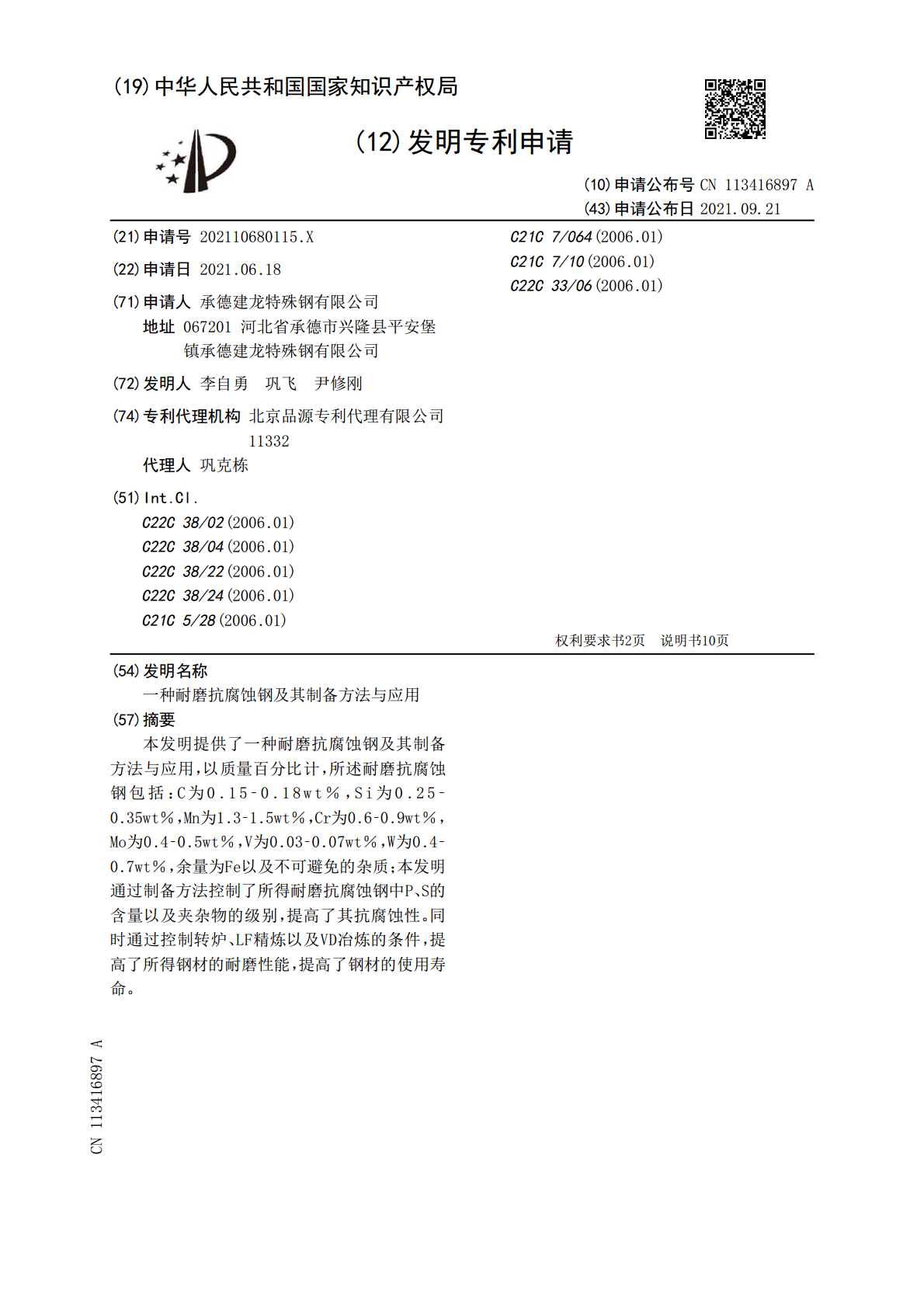

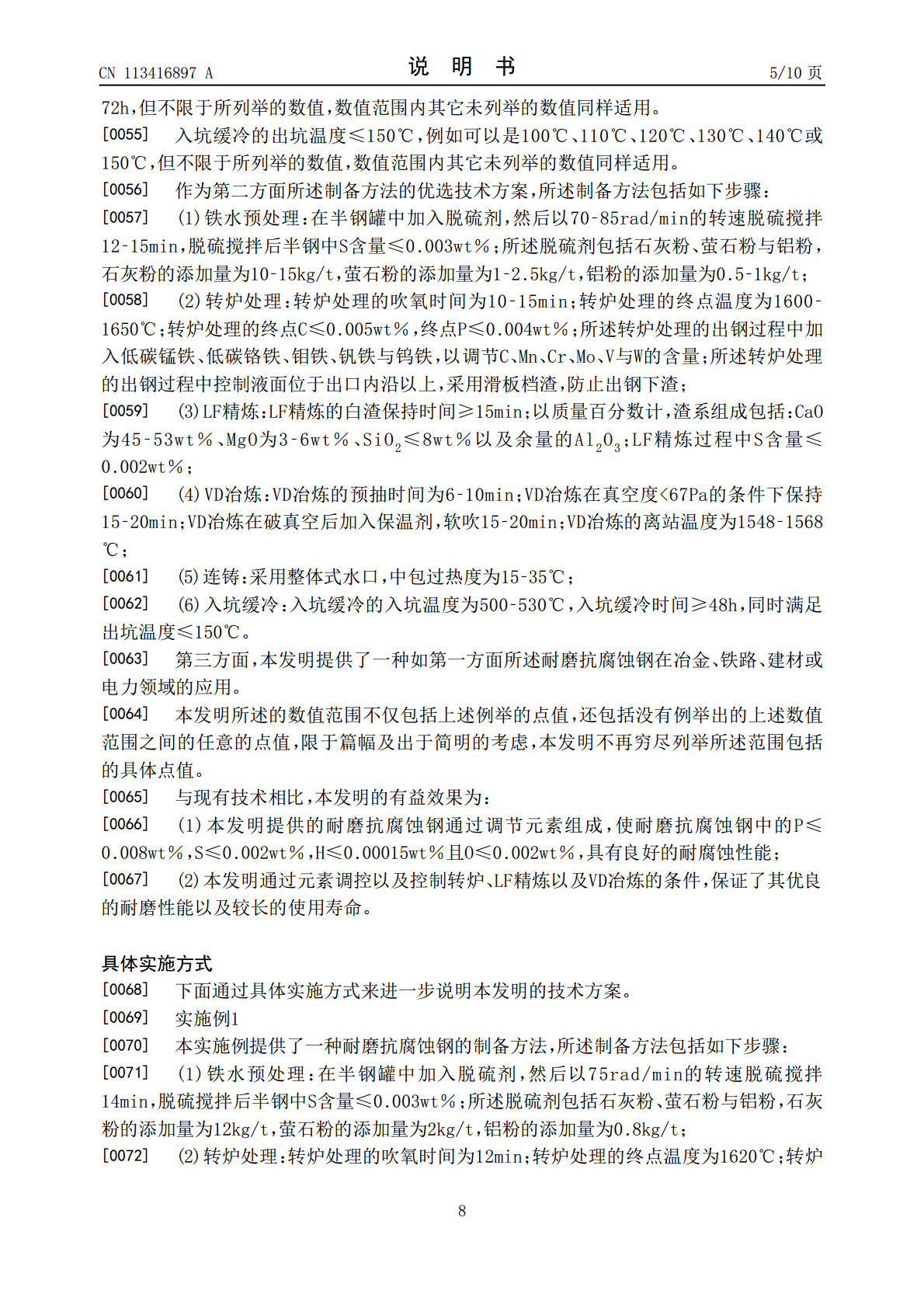

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113416897A(43)申请公布日2021.09.21(21)申请号202110680115.XC21C7/064(2006.01)(22)申请日2021.06.18C21C7/10(2006.01)C22C33/06(2006.01)(71)申请人承德建龙特殊钢有限公司地址067201河北省承德市兴隆县平安堡镇承德建龙特殊钢有限公司(72)发明人李自勇巩飞尹修刚(74)专利代理机构北京品源专利代理有限公司11332代理人巩克栋(51)Int.Cl.C22C38/02(2006.01)C22C38/04(2006.01)C22C38/22(2006.01)C22C38/24(2006.01)C21C5/28(2006.01)权利要求书2页说明书10页(54)发明名称一种耐磨抗腐蚀钢及其制备方法与应用(57)摘要本发明提供了一种耐磨抗腐蚀钢及其制备方法与应用,以质量百分比计,所述耐磨抗腐蚀钢包括:C为0.15‑0.18wt%,Si为0.25‑0.35wt%,Mn为1.3‑1.5wt%,Cr为0.6‑0.9wt%,Mo为0.4‑0.5wt%,V为0.03‑0.07wt%,W为0.4‑0.7wt%,余量为Fe以及不可避免的杂质;本发明通过制备方法控制了所得耐磨抗腐蚀钢中P、S的含量以及夹杂物的级别,提高了其抗腐蚀性。同时通过控制转炉、LF精炼以及VD冶炼的条件,提高了所得钢材的耐磨性能,提高了钢材的使用寿命。CN113416897ACN113416897A权利要求书1/2页1.一种耐磨抗腐蚀钢,其特征在于,以质量百分比计,所述耐磨抗腐蚀钢包括:C为0.15‑0.18wt%,Si为0.25‑0.35wt%,Mn为1.3‑1.5wt%,Cr为0.6‑0.9wt%,Mo为0.4‑0.5wt%,V为0.03‑0.07wt%,W为0.4‑0.7wt%,余量为Fe以及不可避免的杂质。2.根据权利要求1所述的耐磨抗腐蚀钢,其特征在于,以质量百分比计,所述耐磨抗腐蚀钢包括:C为0.16‑0.18wt%,Si为0.28‑0.32wt%,Mn为1.3‑1.4wt%,Cr为0.6‑0.8wt%,Mo为0.42‑0.48wt%,V为0.04‑0.06wt%,W为0.45‑0.5wt%,余量为Fe以及不可避免的杂质。3.根据权利要求1或2所述的耐磨抗腐蚀钢,其特征在于,以质量百分比计,Mo与W的总质量百分比不超过0.90wt%。4.根据权利要求1‑3任一项所述的耐磨抗腐蚀钢,其特征在于,以质量百分比计,所述耐磨抗腐蚀钢中P≤0.008wt%,S≤0.002wt%,H≤0.00015wt%且O≤0.002wt%。5.一种如权利要求1‑4任一项所述耐磨抗腐蚀钢的制备方法,其特征在于,所述制备方法包括依次进行的铁水预处理、转炉处理、LF精炼、VD冶炼、连铸与入坑缓冷;所述铁水预处理使用脱硫剂包括石灰粉、萤石粉或铝粉。6.根据权利要求5所述的制备方法,其特征在于,所述铁水预处理使用的脱硫剂包括石灰粉、萤石粉与铝粉;优选地,所述石灰粉的添加量为10‑15kg/t,萤石粉的添加量为1‑2.5kg/t,铝粉的添加量为0.5‑1kg/t;优选地,所述铁水预处理为在半钢罐中加入脱硫剂,然后脱硫搅拌;优选地,所述脱硫搅拌的转速为70‑85rad/min,时间为12‑15min;优选地,所述脱硫搅拌后半钢中S含量≤0.003wt%。7.根据权利要求5或6所述的制备方法,其特征在于,所述转炉处理的吹氧时间为10‑15min;优选地,所述转炉处理的终点温度为1600‑1650℃;优选地,所述转炉处理的终点C≤0.005wt%,终点P≤0.004wt%;优选地,所述转炉处理的出钢过程中加入低碳锰铁、低碳铬铁、钼铁、钒铁与钨铁,以调节C、Mn、Cr、Mo、V与W的含量;优选地,所述转炉处理的出钢过程中控制液面位于出口内沿以上,采用滑板档渣,防止出钢下渣。8.根据权利要求5‑7任一项所述的制备方法,其特征在于,所述LF精炼的脱氧剂包括铝粉和/或碳化硅;优选地,所述LF精炼的白渣保持时间≥15min,优选为15‑30min;优选地,所述LF精炼过程中S含量≤0.002wt%;优选地,以质量百分数计,所述LF精炼的渣系组成包括:CaO为45‑53wt%、MgO为3‑6wt%、SiO2≤8wt%以及余量的Al2O3;优选地,所述VD冶炼的预抽时间为6‑10min;优选地,所述VD冶炼在真空度<67Pa的条件下保持15‑20min;优选地,所述VD冶炼在破真空后加入保温剂,软吹15‑20min;优选地,所述VD冶炼的离站温度为1548‑1568℃;2CN113416897A权利要求书2/2页优选地,所述连铸的中包过热
