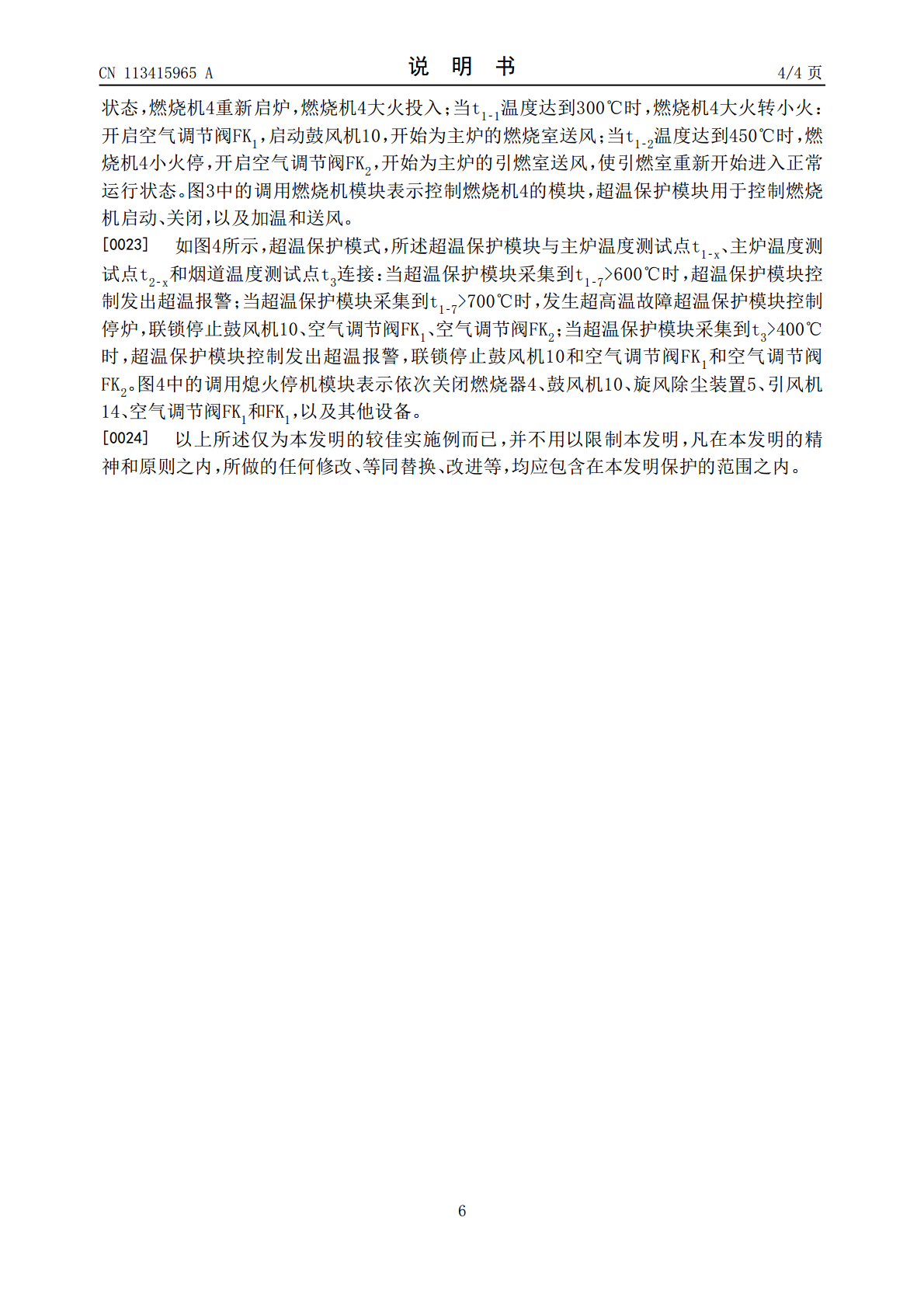

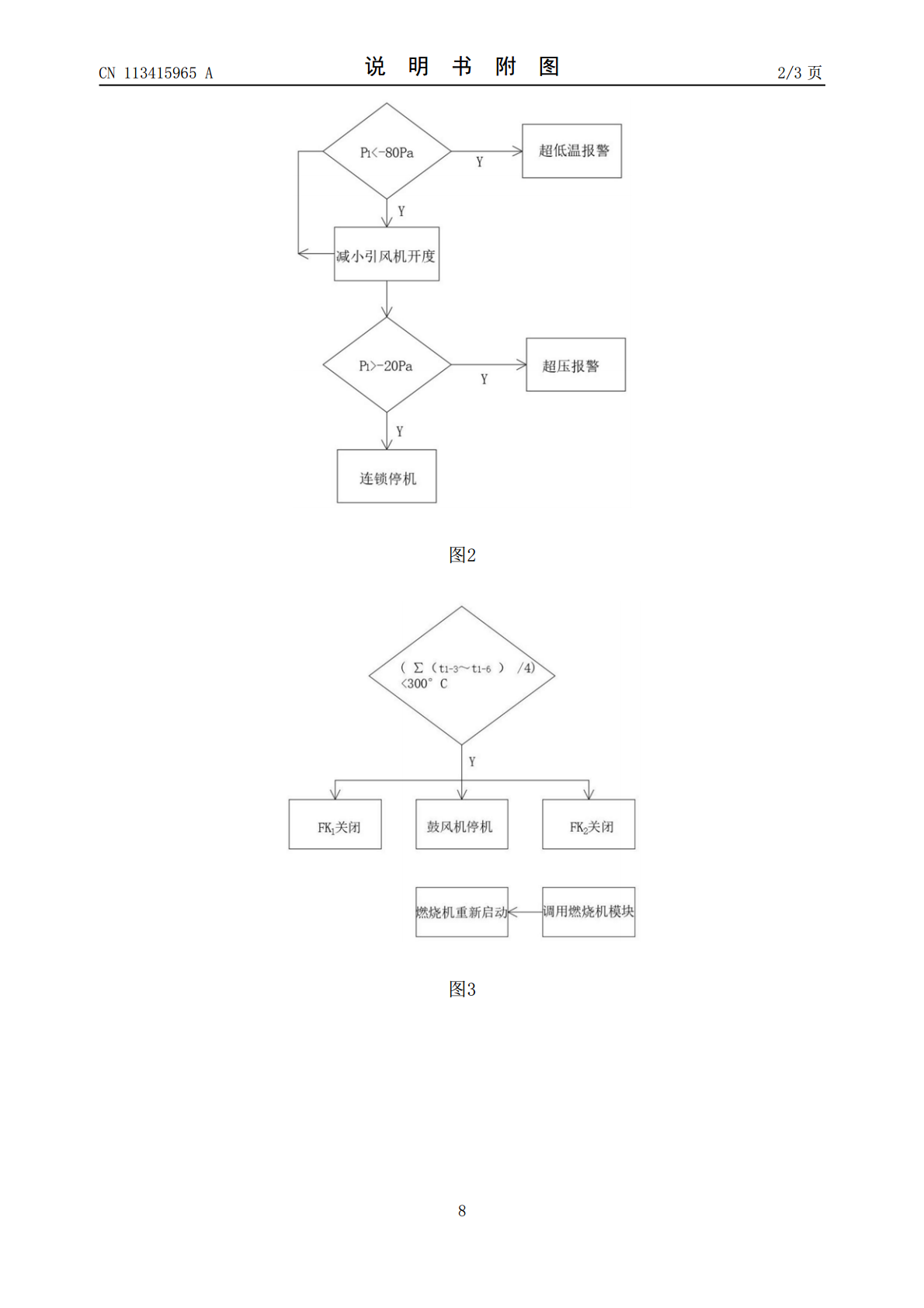

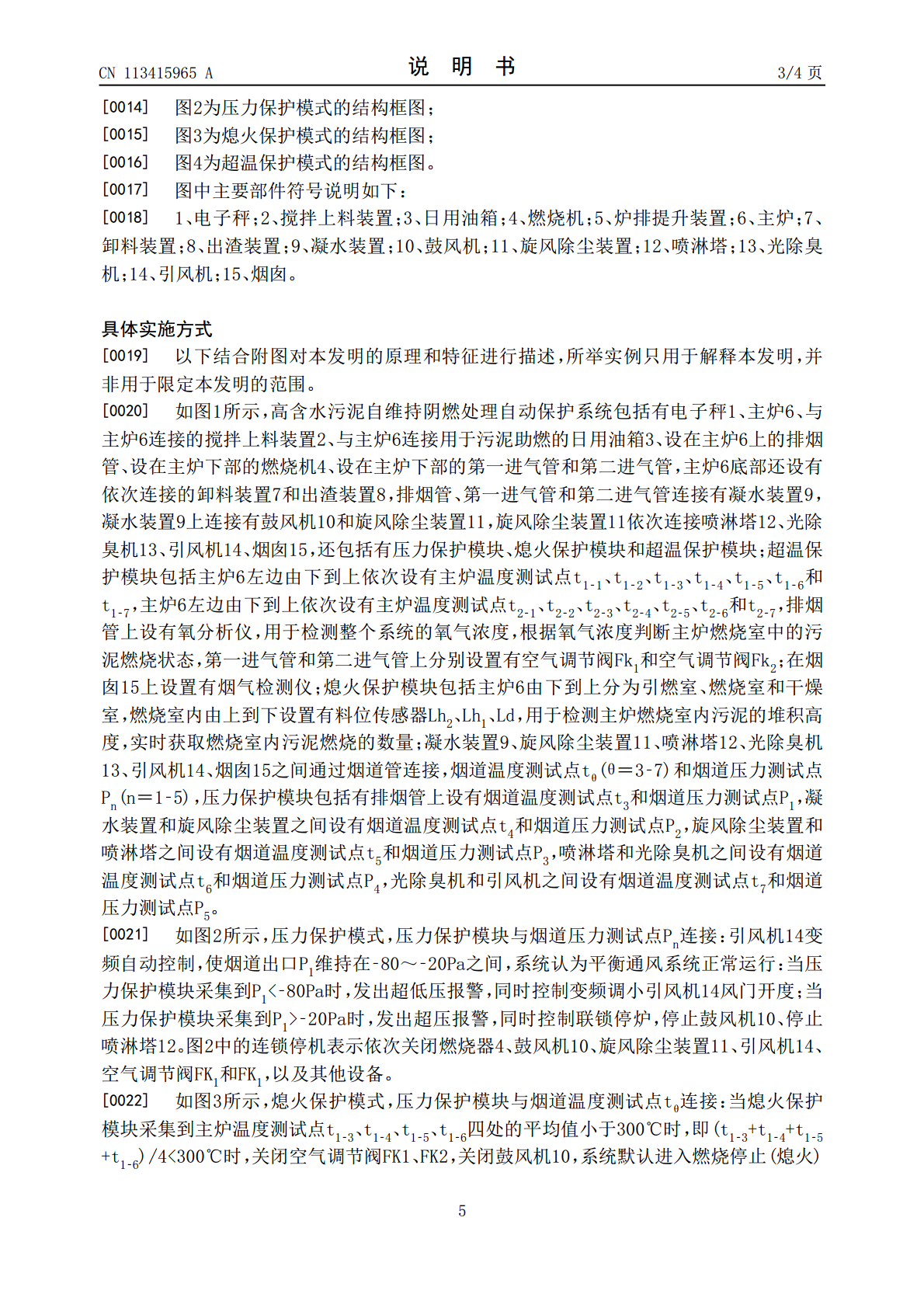

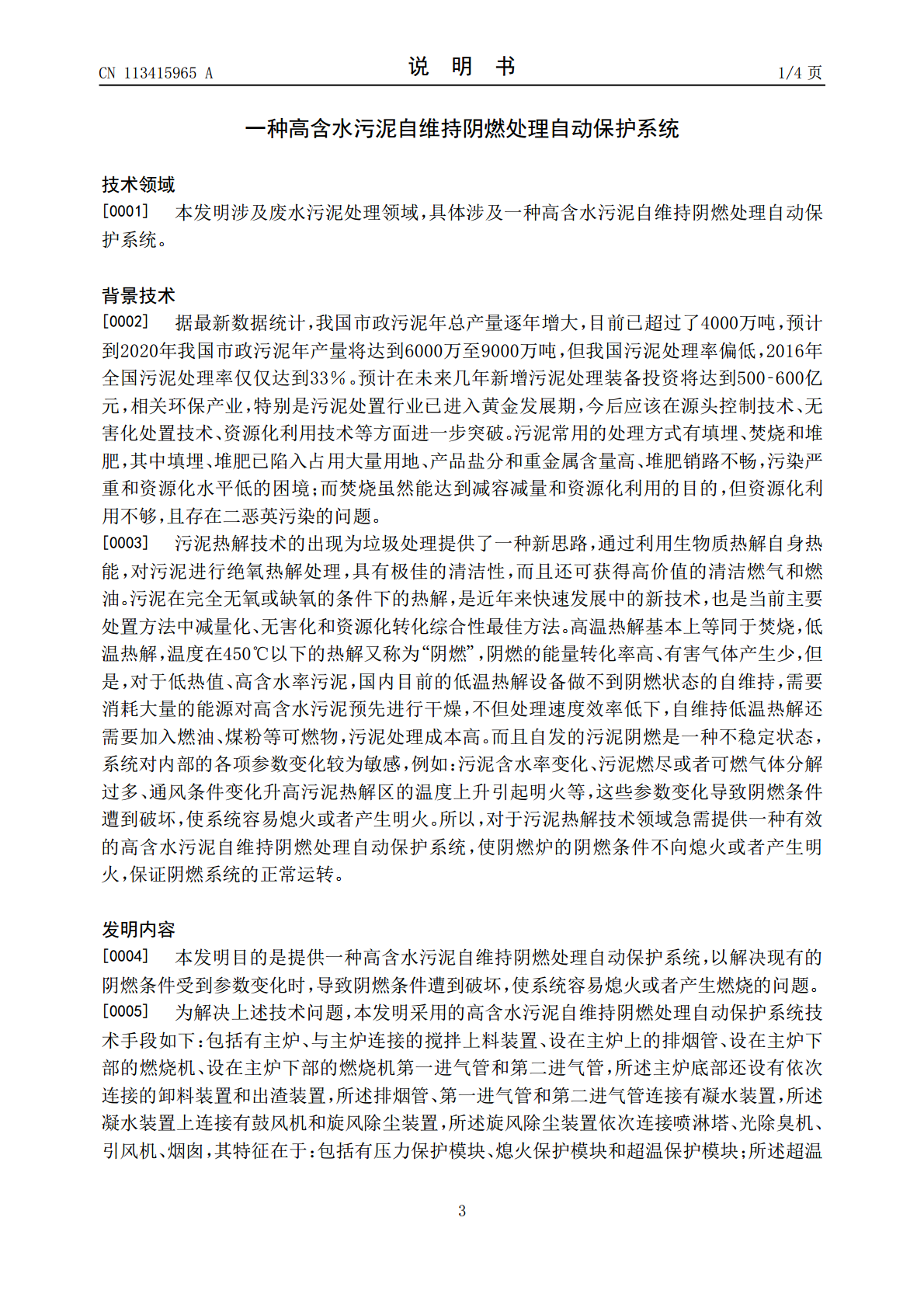

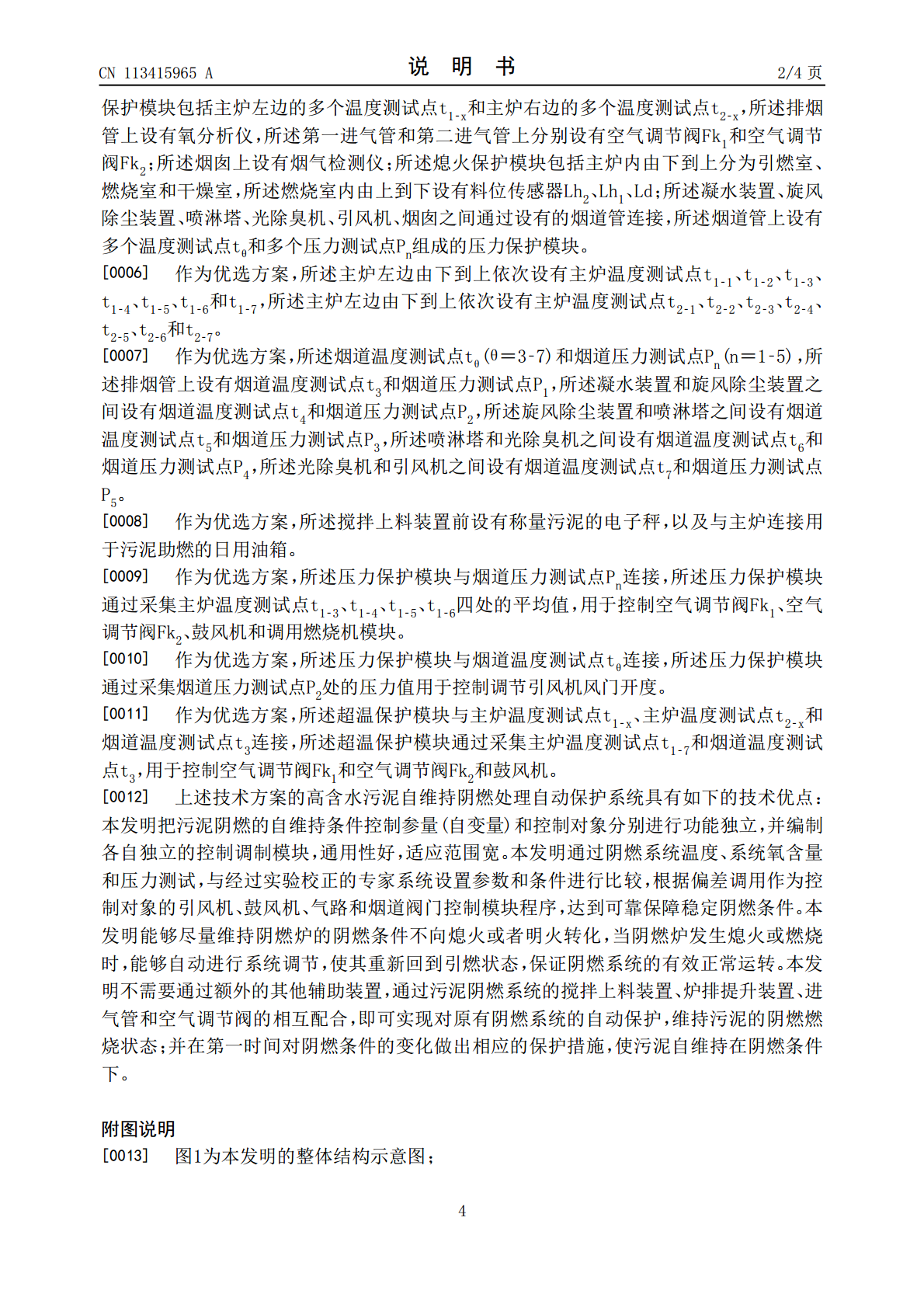

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113415965A(43)申请公布日2021.09.21(21)申请号202110825424.1(22)申请日2021.07.21(71)申请人重庆乐乐环保科技有限公司地址400080重庆市大渡口区杨渡路513号3-2(72)发明人李卫东张加松晏慧申学陈萍陈开忠(74)专利代理机构重庆萃智邦成专利代理事务所(普通合伙)50231代理人竺栋文怡然(51)Int.Cl.C02F11/10(2006.01)C10B53/00(2006.01)F23G7/00(2006.01)F23G5/50(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种高含水污泥自维持阴燃处理自动保护系统(57)摘要本发明涉及废水污泥处理领域，具体是一种高含水污泥自维持阴燃处理自动保护系统，包括有压力保护模块、熄火保护模块和超温保护模块；超温保护模块包括主炉左边的多个温度测试点t1‑x和主炉右边的多个温度测试点t2‑x，第一进气管和第二进气管上分别设有空气调节阀Fk1、Fk2；熄火保护模块包括主炉内由下到上分为引燃室、燃烧室和干燥室，燃烧室内由上到下设有料位传感器Lh2、Lh1、Ld；凝水装置、旋风除尘装置、喷淋塔、光除臭机、引风机、烟囱之间通过设有的烟道管连接，烟道管上设有多个温度测试点tθ和多个压力测试点Pn组成的压力保护模块。本发明能够尽量维持阴燃炉的阴燃条件不向熄火或者明火转化，保证阴燃系统的有效正常运转。CN113415965ACN113415965A权利要求书1/1页1.一种高含水污泥自维持阴燃处理自动保护系统，包括有主炉、与主炉连接的搅拌上料装置、设在主炉上的排烟管、设在主炉下部的燃烧机、设在主炉下部的燃烧机第一进气管和第二进气管，所述主炉底部还设有依次连接的卸料装置和出渣装置，所述排烟管、第一进气管和第二进气管连接有凝水装置，所述凝水装置上连接有鼓风机和旋风除尘装置，所述旋风除尘装置依次连接喷淋塔、光除臭机、引风机、烟囱，其特征在于：包括有压力保护模块、熄火保护模块和超温保护模块；所述超温保护模块包括主炉左边的多个温度测试点t1‑x和主炉右边的多个温度测试点t2‑x，所述排烟管上设有氧分析仪，所述第一进气管和第二进气管上分别设有空气调节阀Fk1和空气调节阀Fk2；所述烟囱上设有烟气检测仪；所述熄火保护模块包括主炉内由下到上分为引燃室、燃烧室和干燥室，所述燃烧室内由上到下设有料位传感器Lh2、Lh1、Ld；所述凝水装置、旋风除尘装置、喷淋塔、光除臭机、引风机、烟囱之间通过设有的烟道管连接，所述烟道管上设有多个温度测试点tθ和多个压力测试点Pn组成的压力保护模块。2.根据权利要求1所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述主炉左边由下到上依次设有主炉温度测试点t1‑1、t1‑2、t1‑3、t1‑4、t1‑5、t1‑6和t1‑7，所述主炉左边由下到上依次设有主炉温度测试点t2‑1、t2‑2、t2‑3、t2‑4、t2‑5、t2‑6和t2‑7。3.根据权利要求1所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述烟道温度测试点tθ(θ＝3‑7)和烟道压力测试点Pn(n＝1‑5)，所述排烟管上设有烟道温度测试点t3和烟道压力测试点P1，所述凝水装置和旋风除尘装置之间设有烟道温度测试点t4和烟道压力测试点P2，所述旋风除尘装置和喷淋塔之间设有烟道温度测试点t5和烟道压力测试点P3，所述喷淋塔和光除臭机之间设有烟道温度测试点t6和烟道压力测试点P4，所述光除臭机和引风机之间设有烟道温度测试点t7和烟道压力测试点P5。4.根据权利要求1所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述搅拌上料装置前设有称量污泥的电子秤，以及与主炉连接用于污泥助燃的日用油箱。5.根据权利要求3所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述压力保护模块与烟道压力测试点Pn连接，所述压力保护模块通过采集主炉温度测试点t1‑3、t1‑4、t1‑5、t1‑6四处的平均值，用于控制空气调节阀Fk1、空气调节阀Fk2、鼓风机和调用燃烧机模块。6.根据权利要求3所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述压力保护模块与烟道温度测试点tθ连接，所述压力保护模块通过采集烟道压力测试点P2处的压力值用于控制调节引风机风门开度。7.根据权利要求3所述的一种高含水污泥自维持阴燃处理自动保护系统，其特征在于，所述超温保护模块与主炉温度测试点t1‑x、主炉温度测试点t2‑x和烟道温度测试点t3连接，所述超温保护模块通过采集主炉温度测试点t1‑7和烟道温度测试点t3，用于控制空气调节阀Fk1和空气调节阀Fk2和鼓风机。2CN1
