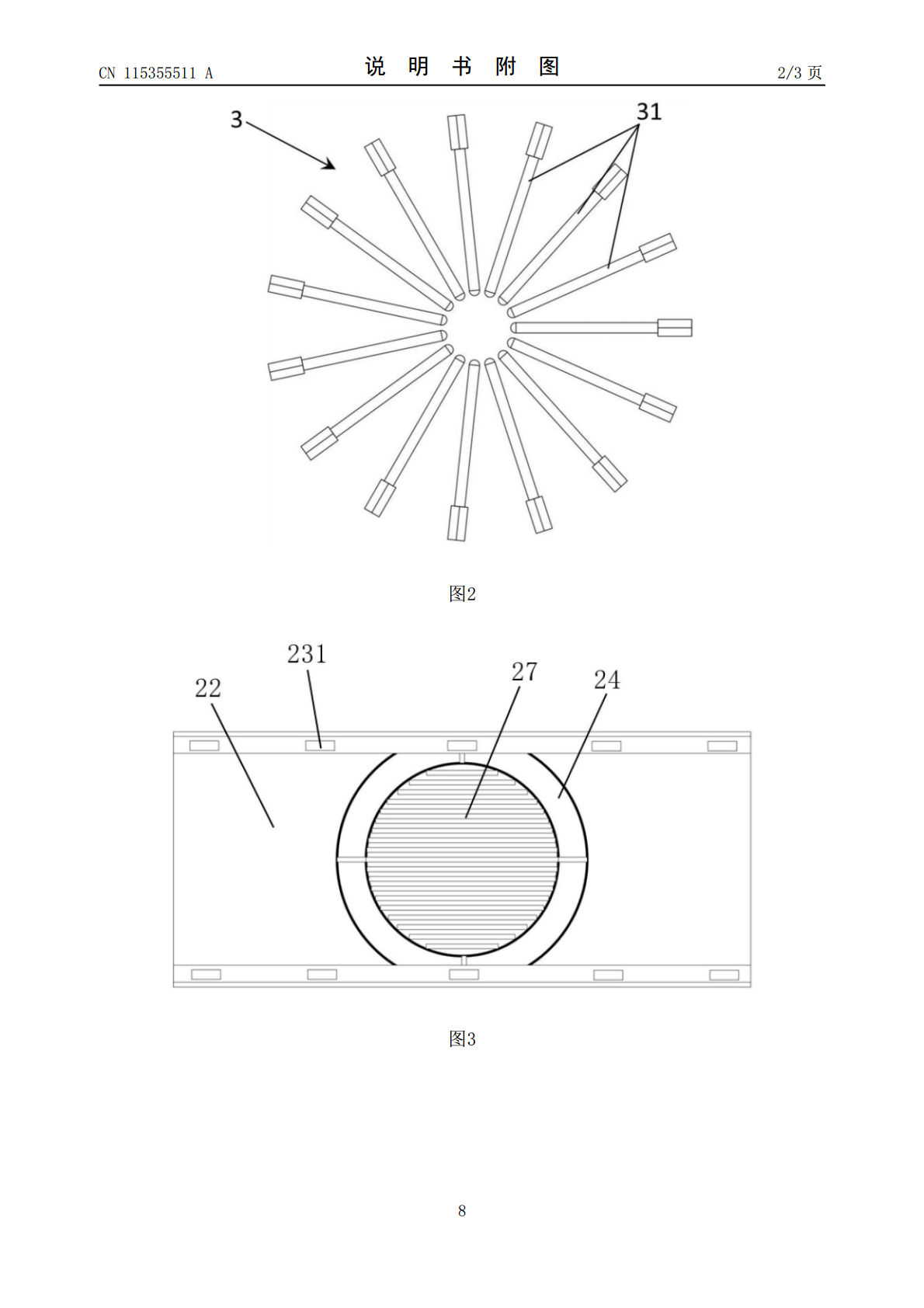

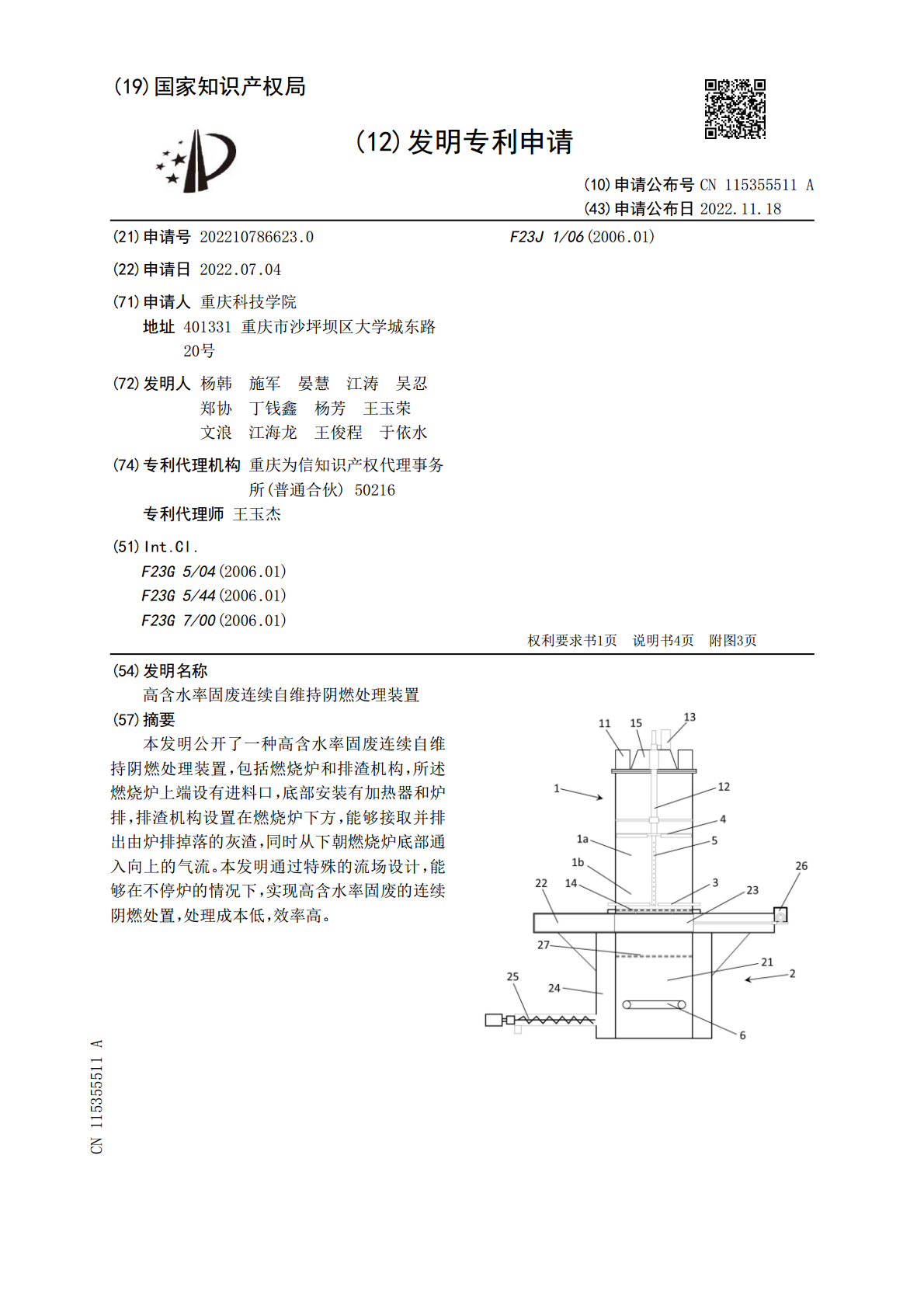

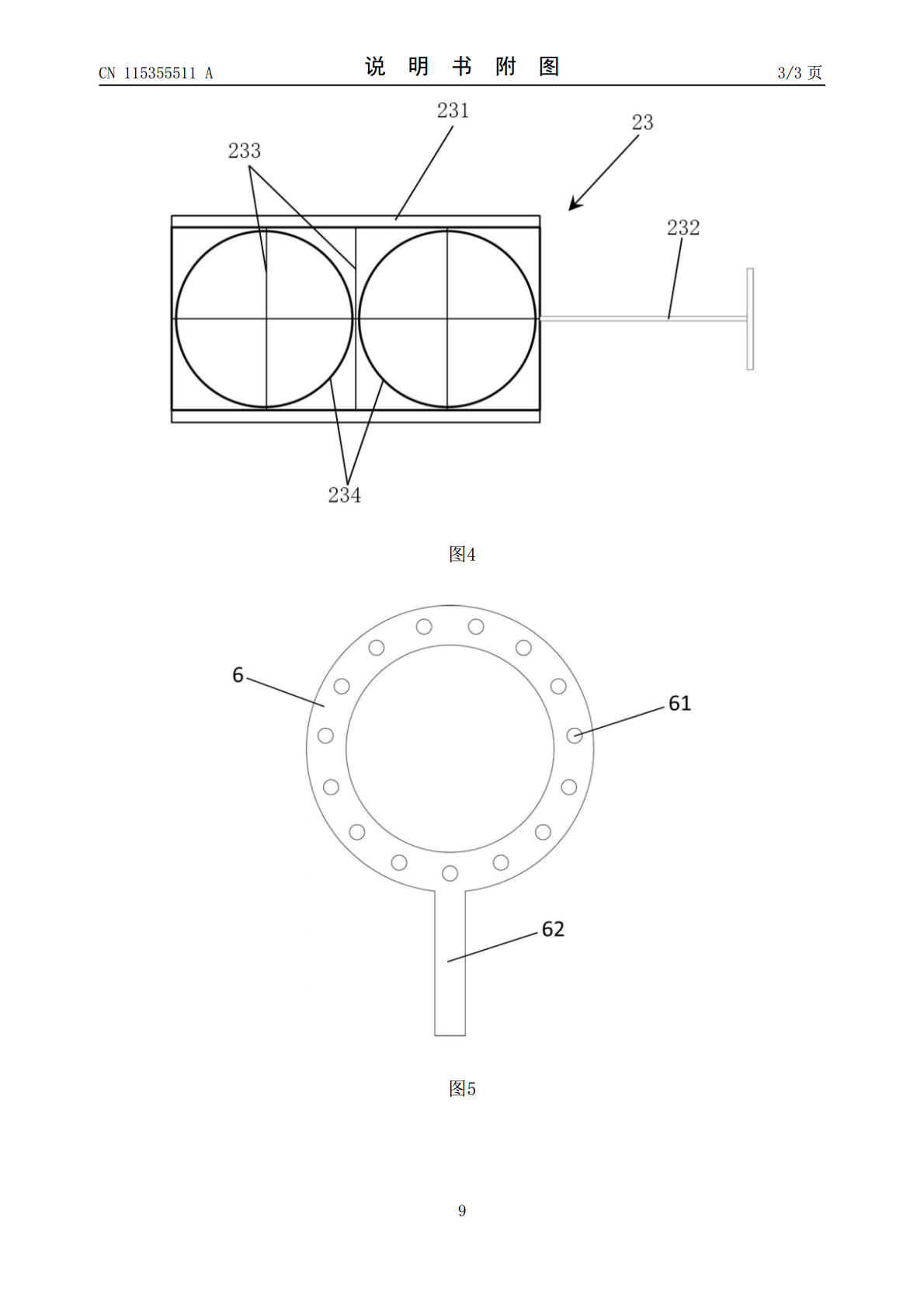

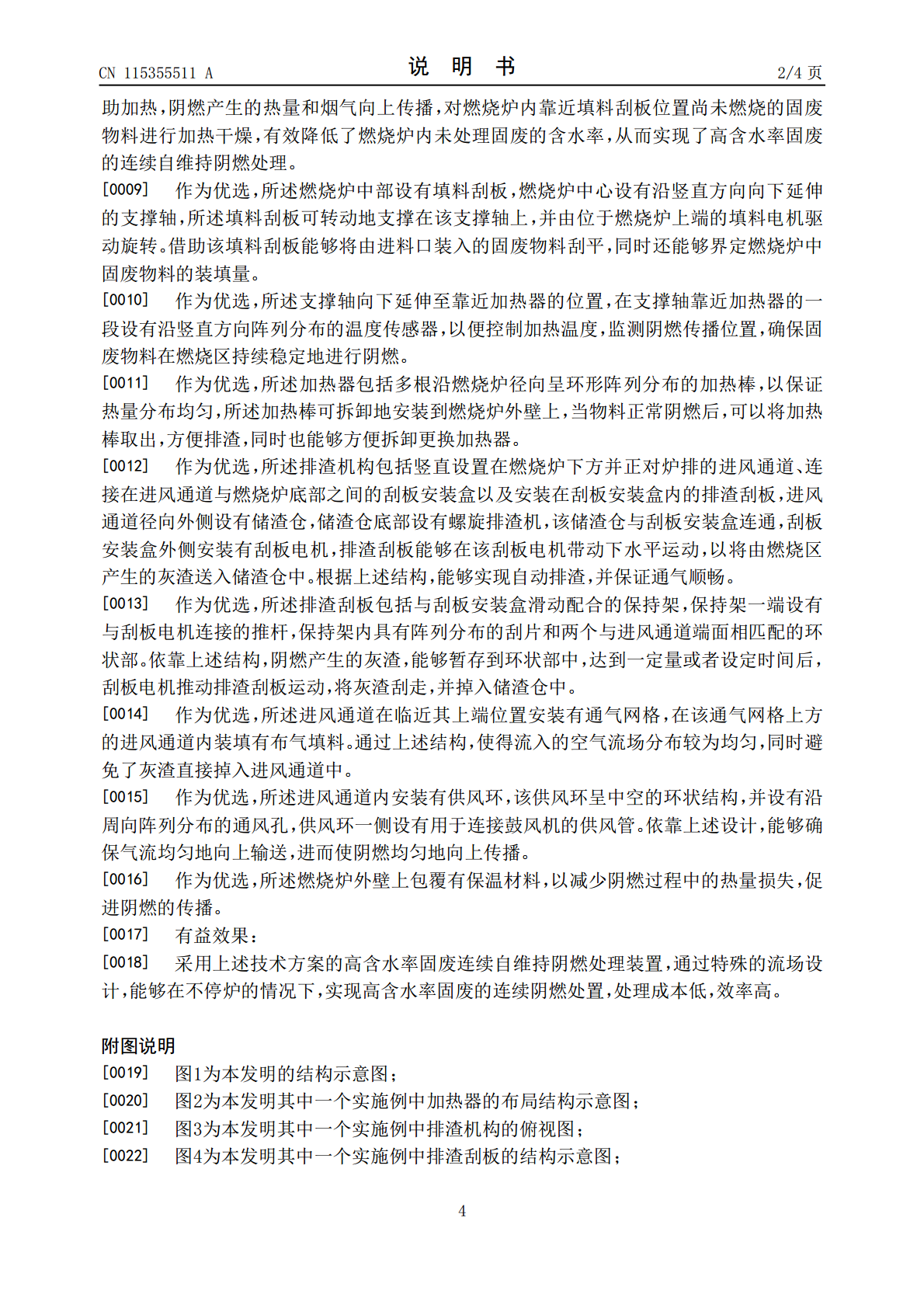

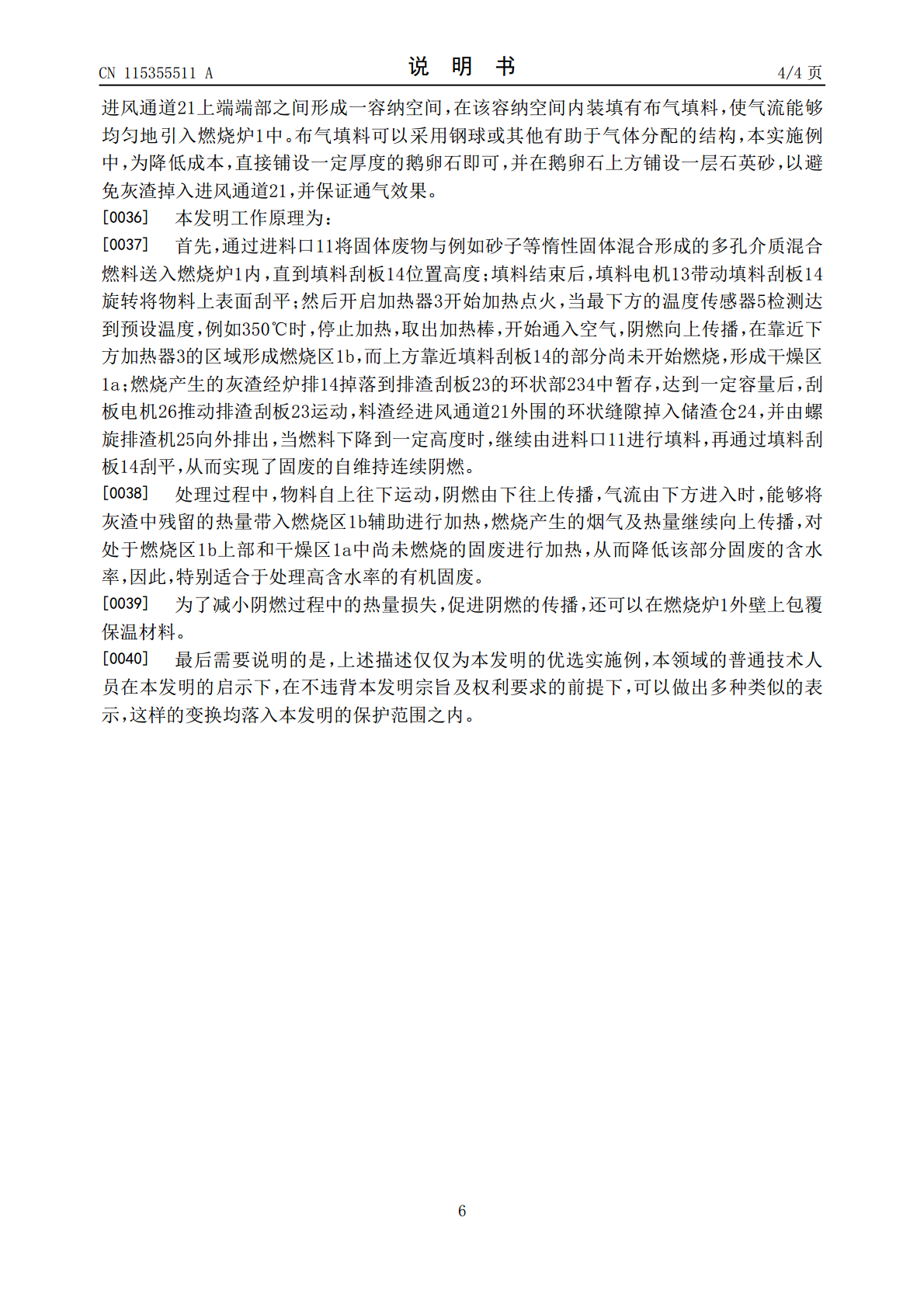

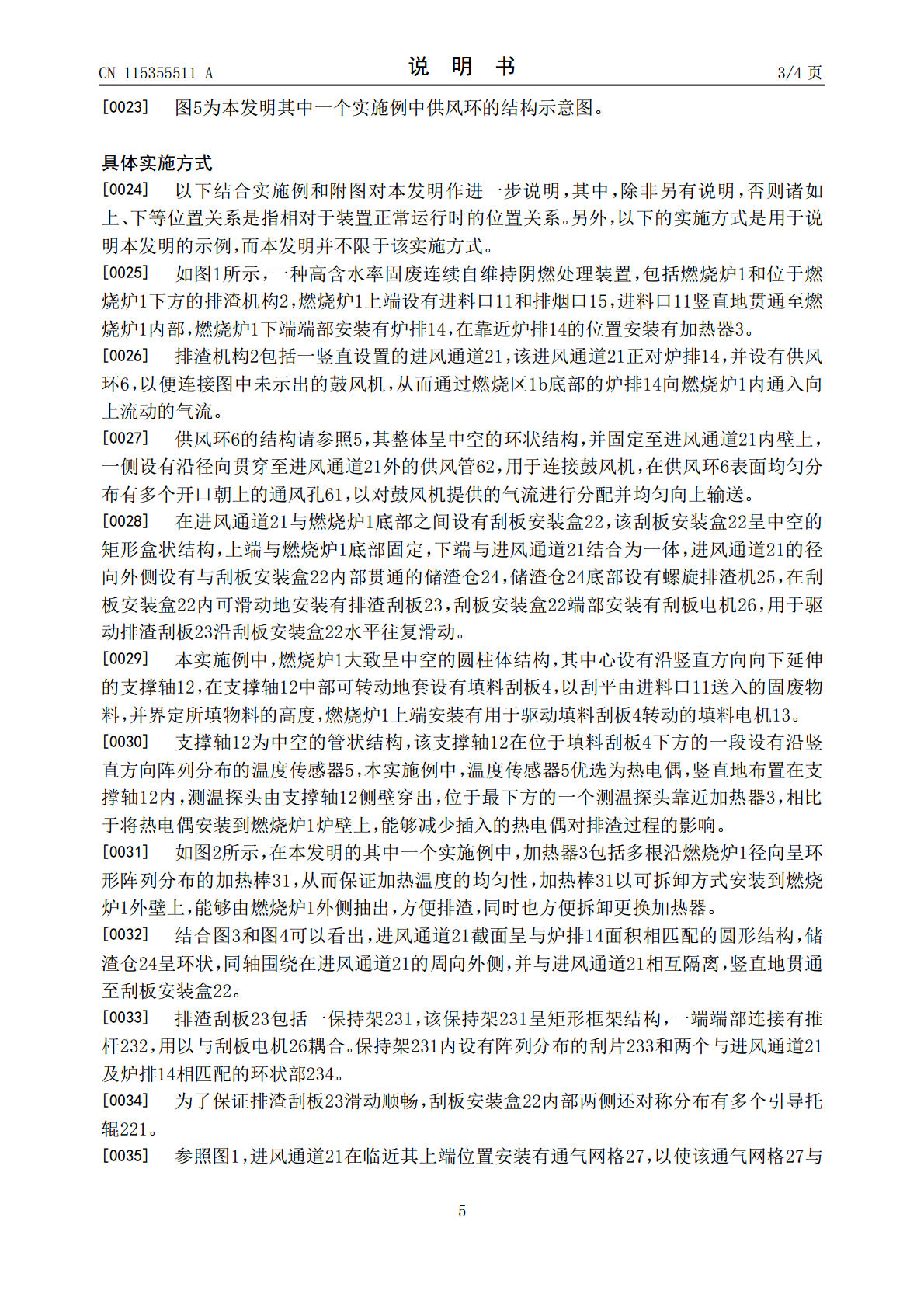

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115355511A(43)申请公布日2022.11.18(21)申请号202210786623.0F23J1/06(2006.01)(22)申请日2022.07.04(71)申请人重庆科技学院地址401331重庆市沙坪坝区大学城东路20号(72)发明人杨韩施军晏慧江涛吴忍郑协丁钱鑫杨芳王玉荣文浪江海龙王俊程于依水(74)专利代理机构重庆为信知识产权代理事务所(普通合伙)50216专利代理师王玉杰(51)Int.Cl.F23G5/04(2006.01)F23G5/44(2006.01)F23G7/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称高含水率固废连续自维持阴燃处理装置(57)摘要本发明公开了一种高含水率固废连续自维持阴燃处理装置，包括燃烧炉和排渣机构，所述燃烧炉上端设有进料口，底部安装有加热器和炉排，排渣机构设置在燃烧炉下方，能够接取并排出由炉排掉落的灰渣，同时从下朝燃烧炉底部通入向上的气流。本发明通过特殊的流场设计，能够在不停炉的情况下，实现高含水率固废的连续阴燃处置，处理成本低，效率高。CN115355511ACN115355511A权利要求书1/1页1.一种高含水率固废连续自维持阴燃处理装置，包括燃烧炉(1)和排渣机构(2)，其特征在于：所述燃烧炉(1)上端设有进料口(11)，底部安装有加热器(3)和炉排(14)，排渣机构(2)设置在燃烧炉(1)下方，能够接取并排出由炉排(14)掉落的灰渣，同时从下朝燃烧炉(1)底部通入向上的气流。2.根据权利要求1所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述燃烧炉(1)中部设有填料刮板(4)，燃烧炉(1)中心设有沿竖直方向向下延伸的支撑轴(12)，所述填料刮板(4)可转动地支撑在该支撑轴(12)上，并由位于燃烧炉(1)上端的填料电机(13)驱动旋转。3.根据权利要求2所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述支撑轴(12)向下延伸至靠近加热器(3)的位置，在支撑轴(12)靠近加热器(3)的一段设有沿竖直方向阵列分布的温度传感器(5)。4.根据权利要求1所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述加热器(3)包括多根沿燃烧炉(1)径向呈环形阵列分布的加热棒(31)，所述加热棒(31)可拆卸地安装到燃烧炉(1)外壁上。5.根据权利要求1所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述排渣机构(2)包括竖直设置在燃烧炉(1)下方并正对炉排(14)的进风通道(21)、连接在进风通道(21)与燃烧炉(1)底部之间的刮板安装盒(22)以及安装在刮板安装盒(22)内的排渣刮板(23)，进风通道(21)径向外侧设有储渣仓(24)，储渣仓(24)底部设有螺旋排渣机(25)，该储渣仓(24)与刮板安装盒(22)连通，刮板安装盒(22)外侧安装有刮板电机(26)，排渣刮板(23)能够在该刮板电机(26)带动下水平运动，以将由燃烧区(1b)产生的灰渣送入储渣仓(24)中。6.根据权利要求5所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述排渣刮板(23)包括与刮板安装盒(22)滑动配合的保持架(231)，保持架(231)一端设有与刮板电机(26)连接的推杆(232)，保持架(231)内具有阵列分布的刮片(232)和两个与进风通道(21)端面相匹配的环状部(234)。7.根据权利要求5所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述进风通道(21)在临近其上端位置安装有通气网格(27)，在该通气网格(27)上方的进风通道(21)内装填有布气填料。8.根据权利要求5所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述进风通道(21)内安装有供风环(6)，该供风环(6)呈中空的环状结构，并设有沿周向阵列分布的通风孔(61)，供风环(6)一侧设有用于连接鼓风机的供风管(62)。9.根据权利要求1至8中任一项所述的高含水率固废连续自维持阴燃处理装置，其特征在于：所述燃烧炉(1)外壁上包覆有保温材料。2CN115355511A说明书1/4页高含水率固废连续自维持阴燃处理装置技术领域[0001]本发明涉及废物焚烧处理设备技术领域，具体涉及一种高含水率固废连续自维持阴燃处理装置。背景技术[0002]固体废弃物主要是指生产、生活和其他活动中产生的丧失原有利用价值或虽未丧失利用价值但被抛弃或者放弃的固态、半固态和置于容器的气态物品以及法律法规规定纳入固体废弃物管理的物质。高含水率有机固体废弃物是根据其含水量以及化学成分所划分出的一类，如沼渣、粪便、厨余垃圾、城市污水处理厂所产生的污泥等，由于热值低，所含成分具有污染性或毒害性，高含水率固废的处理一直是一个难题
