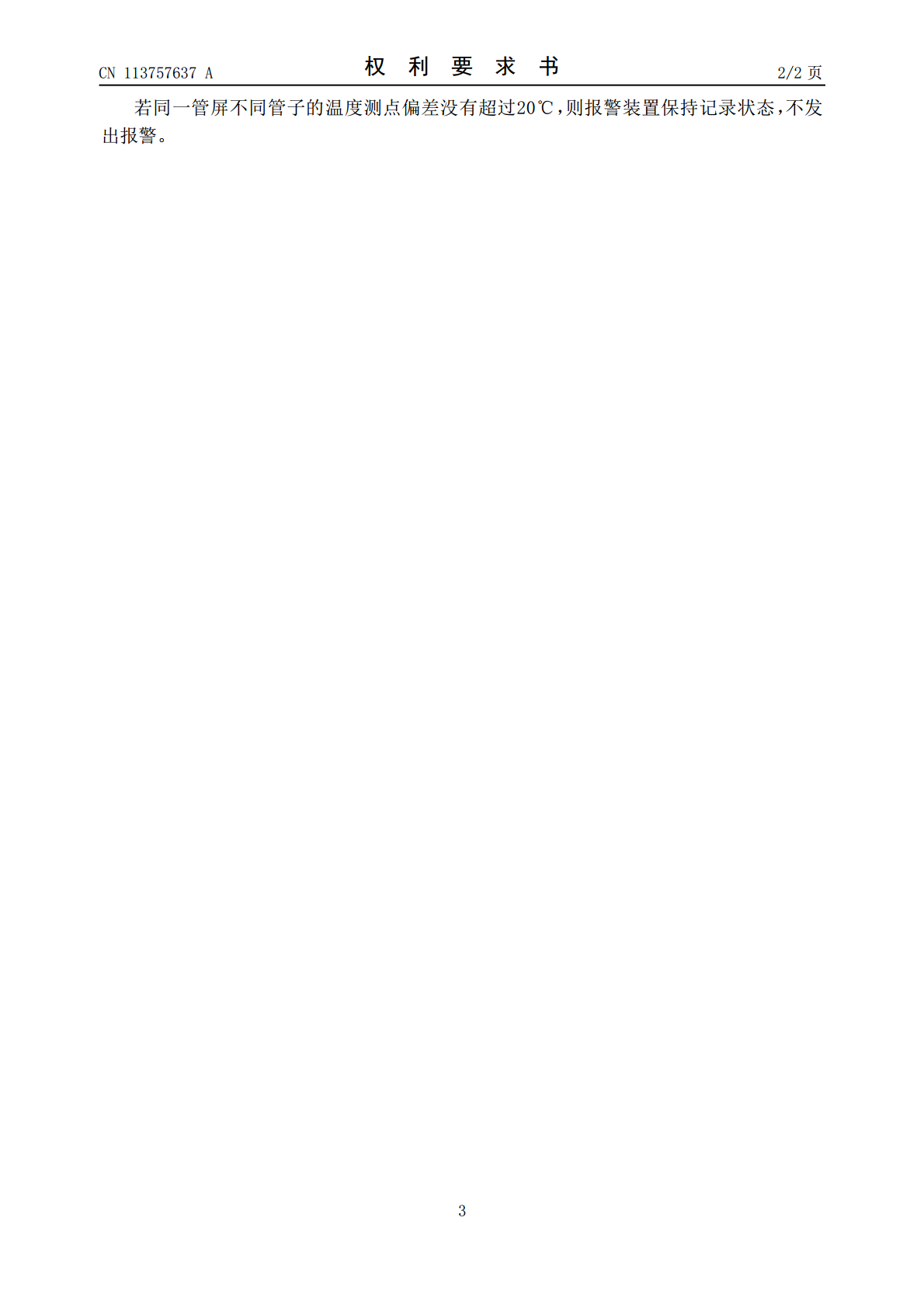

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113757637A(43)申请公布日2021.12.07(21)申请号202110865373.5F22B37/38(2006.01)(22)申请日2021.07.29(71)申请人华能（浙江）能源开发有限公司玉环分公司地址317600浙江省台州市玉环市大麦屿开发区下青塘华能玉环电厂(72)发明人郭洪涛沈正华王俊张文博赵智慧张凯泉张德国蒋金忠熊伟(74)专利代理机构北京睿博行远知识产权代理有限公司11297代理人黄德跃(51)Int.Cl.F22G5/20(2006.01)F22B37/42(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种锅炉过热器壁温预警方法(57)摘要本发明公开了一种锅炉过热器壁温预警方法，所述锅炉过热器壁温预警方法包括以下步骤：收集屏过和末过过热器管在一段时间内发生爆管的位置信息等，用于大数据分析，将所得位置信息通过大数据分析，结合过热器管屏的布置特点，标记出屏过和末过发生管壁过热爆管的主要区域，在被标记的过热器管屏靠近出口集箱的连接管处安装一个初始的温度测点。本发明，通过本方法的发明与实施，成功实现了通过比较同一管屏不同管子壁温测点的偏差来进行提前预警，极大的提高了报警的准确性，降低了过热器管子在高温下运行的时长，有效保护了过热器管子不会发生蠕变而受损，降低了维修成本，使得实施本方法的企业在日益激烈的竞争中提高竞争优势。CN113757637ACN113757637A权利要求书1/2页1.一种锅炉过热器壁温预警方法，其特征在于，所述锅炉过热器壁温预警方法包括以下步骤：收集屏过和末过过热器管在一段时间内发生爆管的位置信息等，用于大数据分析；将所得位置信息通过大数据分析，结合过热器管屏的布置特点，标记出屏过和末过发生管壁过热爆管的主要区域；在被标记的过热器管屏靠近出口集箱的连接管处安装一个初始的温度测点，收集该处的温度数据信息；增加同一管屏靠近出口集箱的连接管的温度测点，收集实时的温度数据信息；实时计算任意温度测点处的温度差，记录且与提前设置的最大温度差对比。2.根据权利要求1所述的一种锅炉过热器壁温预警方法，其特征在于，所述大数据分析包括以下模块：数据采集模块，所述数据采集模块可以根据一段时间内屏过和末过过热器管发生爆管的行为进行时间、地点、状态等维度的收集；编译模块，所述数据采集模块采集的数据经过所述编译模块转化为计算机语言；数据库，所述数据采集模块的数据经过所述编译模块转化的计算机语言能够存储在数据库中；操作系统，通过所述的操作系统，可以调动所述数据库中存储的数据信息；云计算，所述云计算能处理所述数据库中的数据信息并且得出设定好的结论。3.根据权利要求1所述的一种锅炉过热器壁温预警方法，其特征在于，所述温度测点的温度测量是由一个三维向量(X,Y,T)表征；其中，T为温度测点处的平面平均温度，X、Y为温度场中心位置，定义式为：4.根据权利要求2所述的一种锅炉过热器壁温预警方法，其特征在于，所述大数据分析进一步包括网络服务器，所述网络服务器将多个数据库中的数据信息连接起来，提供一个更大的数据库。5.根据权利要求3所述的一种锅炉过热器壁温预警方法，其特征在于，所述公式中，N、M为二维温度场分布进行网格化划分之后在x和y方向节点个数，所述T(x,y)为二维温度场(x,y)处的温度值。6.根据权利要求1所述的一种锅炉过热器壁温预警方法，其特征在于，所述提前预警的条件为：若同一管屏不同管子的温度测点偏差超过20℃，则报警装置发出报警；2CN113757637A权利要求书2/2页若同一管屏不同管子的温度测点偏差没有超过20℃，则报警装置保持记录状态，不发出报警。3CN113757637A说明书1/4页一种锅炉过热器壁温预警方法技术领域[0001]本发明涉及锅炉过热器技术领域，尤其涉及一种锅炉过热器壁温预警方法。背景技术[0002]众所周知，超超临界机组在技术上已经比较成熟，新一代超超临界机组的技术进步十分明显，超超临界变压运行直流4×1000MW锅炉采用了П型布置、单炉膛、新型低NOxM‑PM主燃烧器和MACT燃烧技术、反向双切圆燃烧方式,其中过热器系统为四级布置,沿蒸汽流程依次为水平与立式低温过热器、分隔屏过热器、屏式过热器和末级过热器。[0003]通过对高温过热器管爆管位置的大数据分析，结合过热器管屏的布置特点，发现屏过和末过过热器发生管壁过热爆管的主要区域为和过热器进口集箱底部相连的管子，由于集箱脱落的氧化皮或者原始制造遗留的异物在被蒸汽冲刷过程中容易沉积于集箱底部，从而掉入过热器管堵塞在管壁节流孔处，造成通过该管子的蒸汽量下降，从而引起管壁过热超温引发爆管，目前对于过热器壁温监视和预警的主要手段为通过壁温测
