一种黄磷矿石的脱碳煅烧系统.pdf

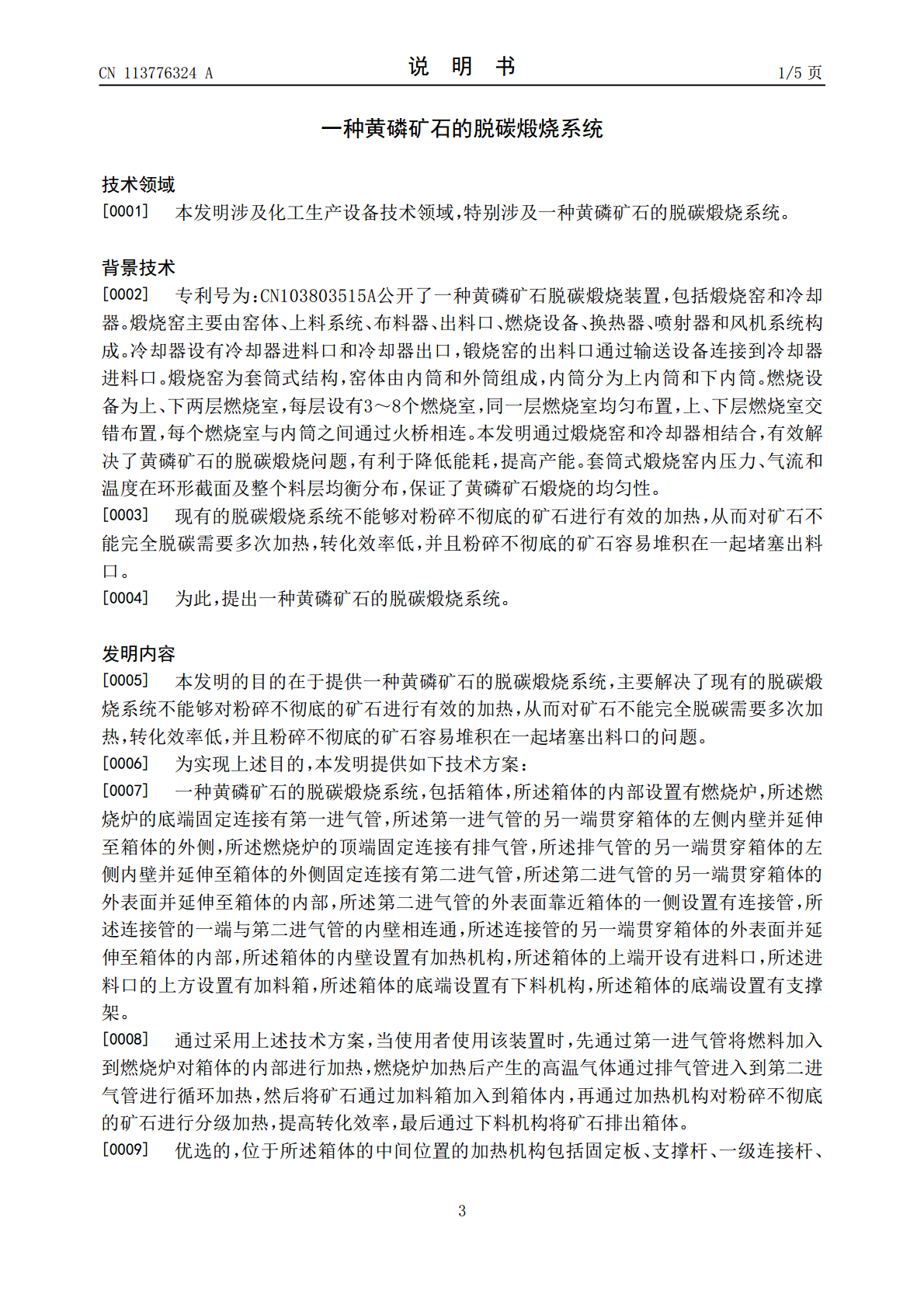

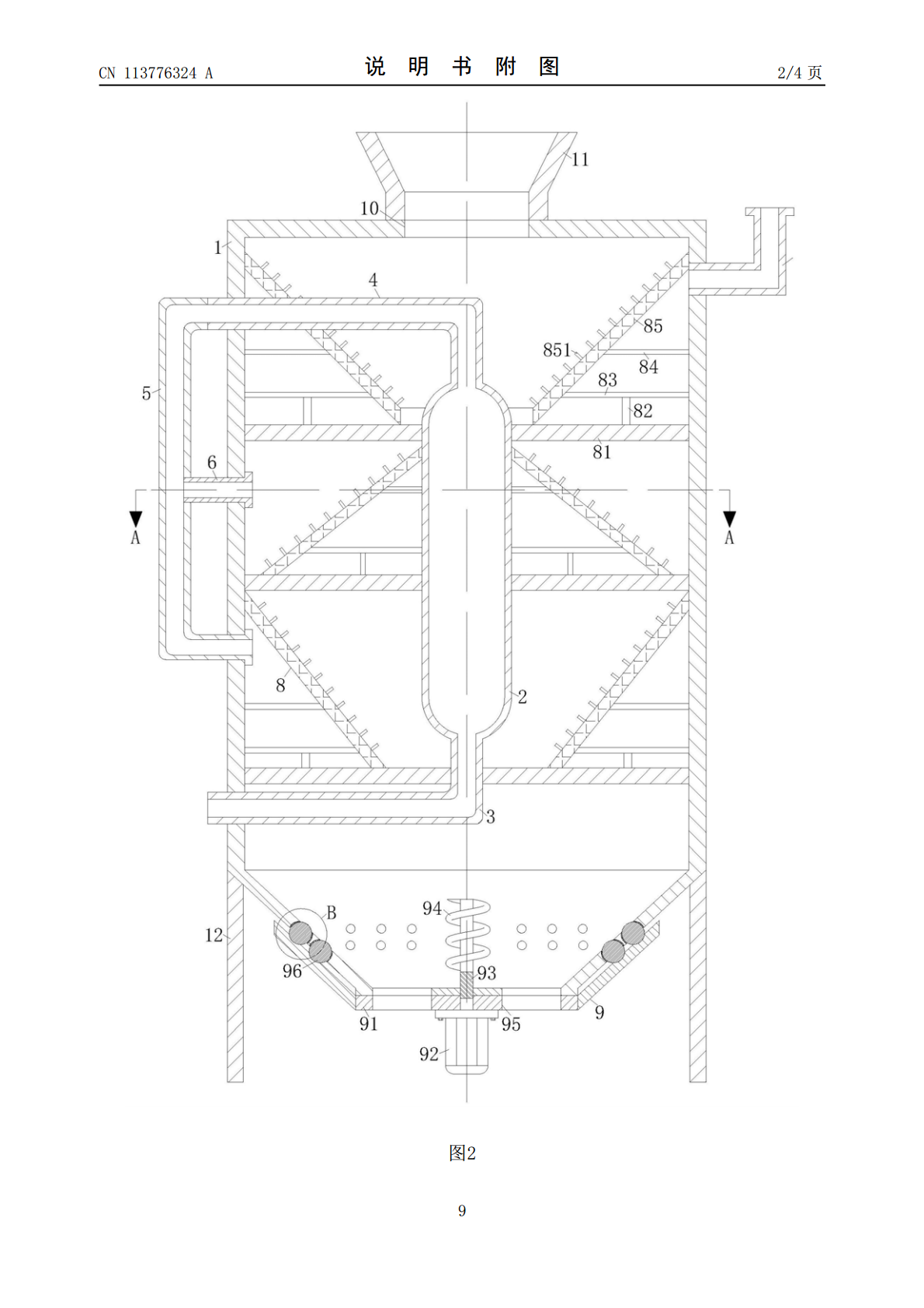

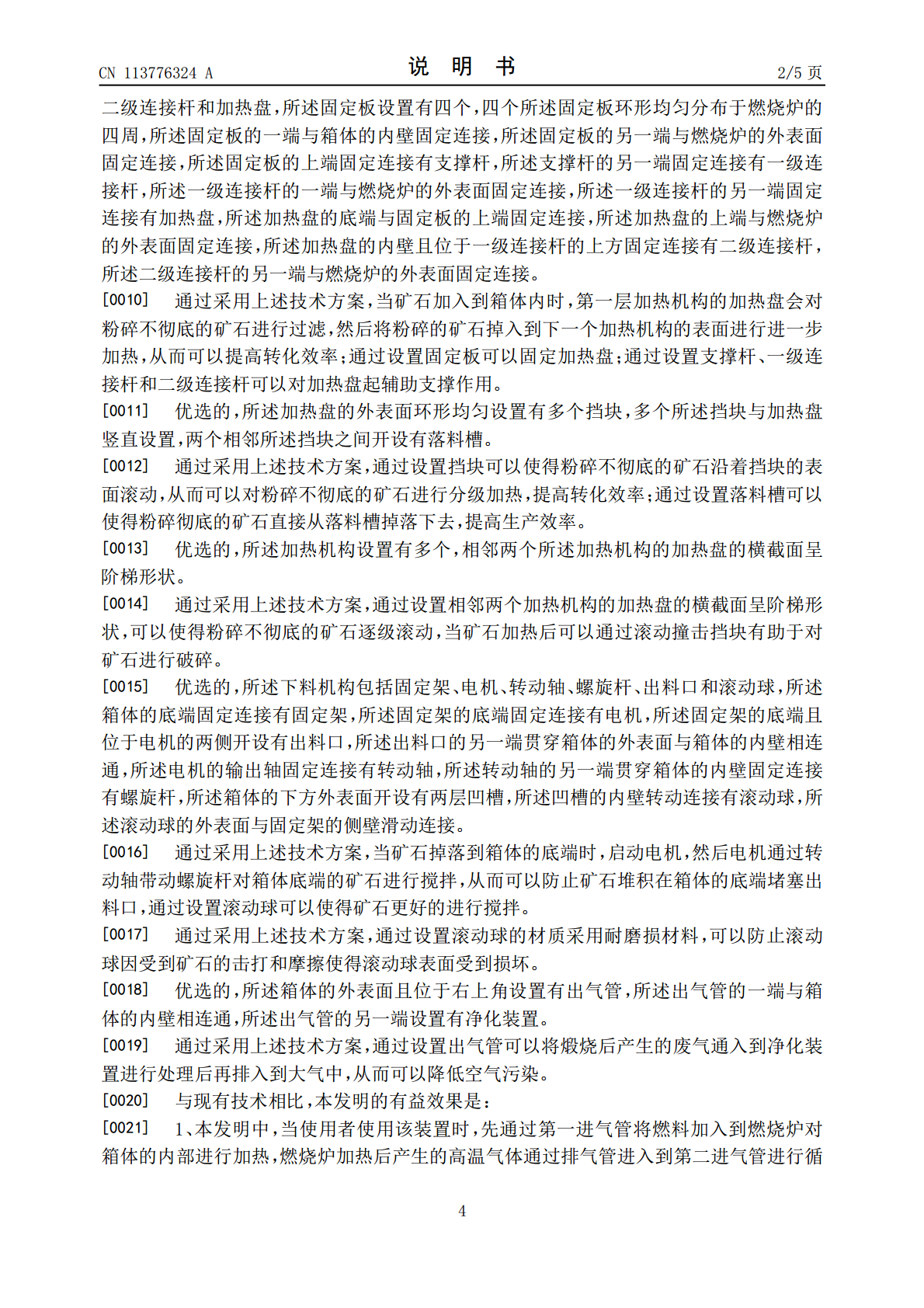

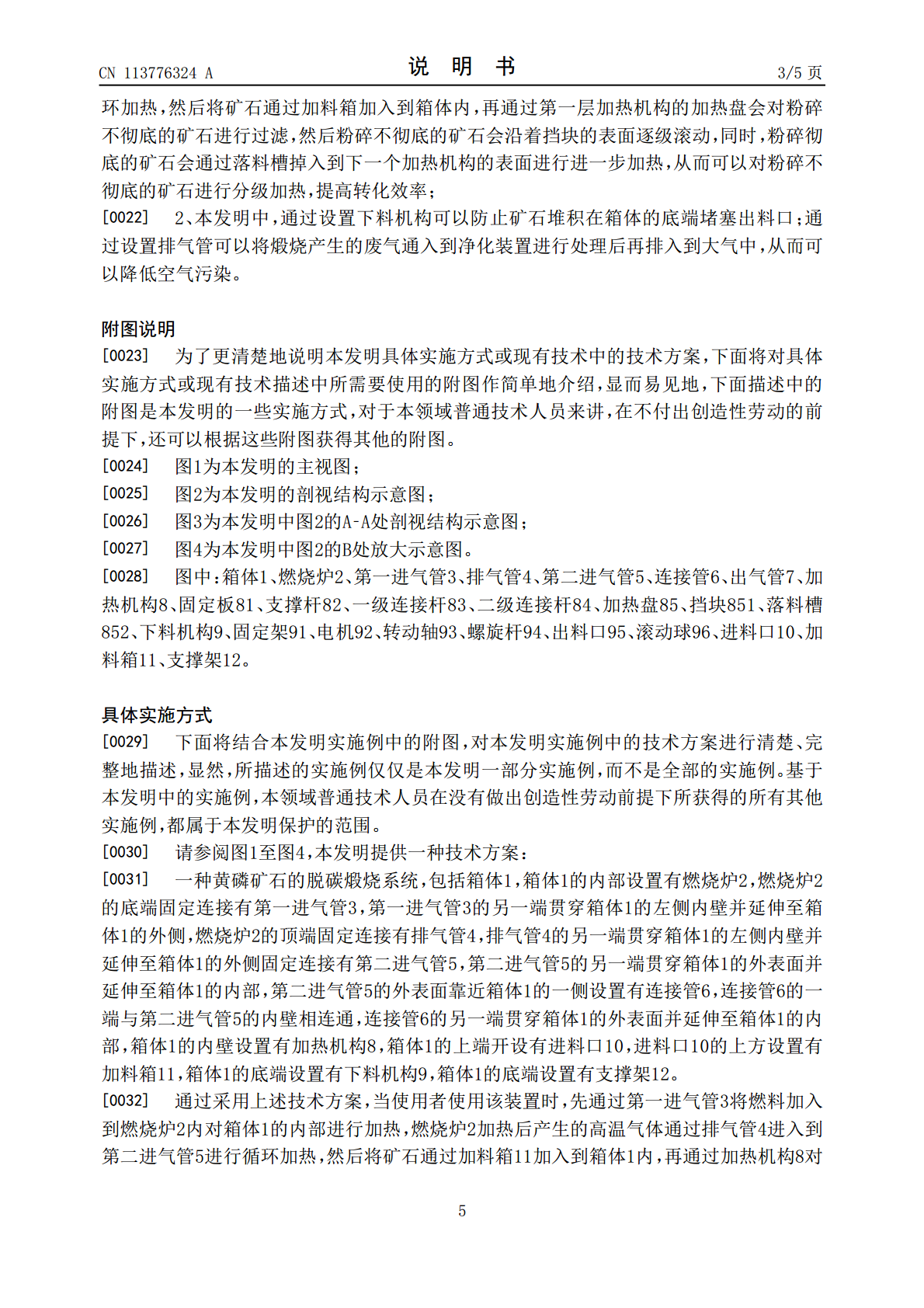

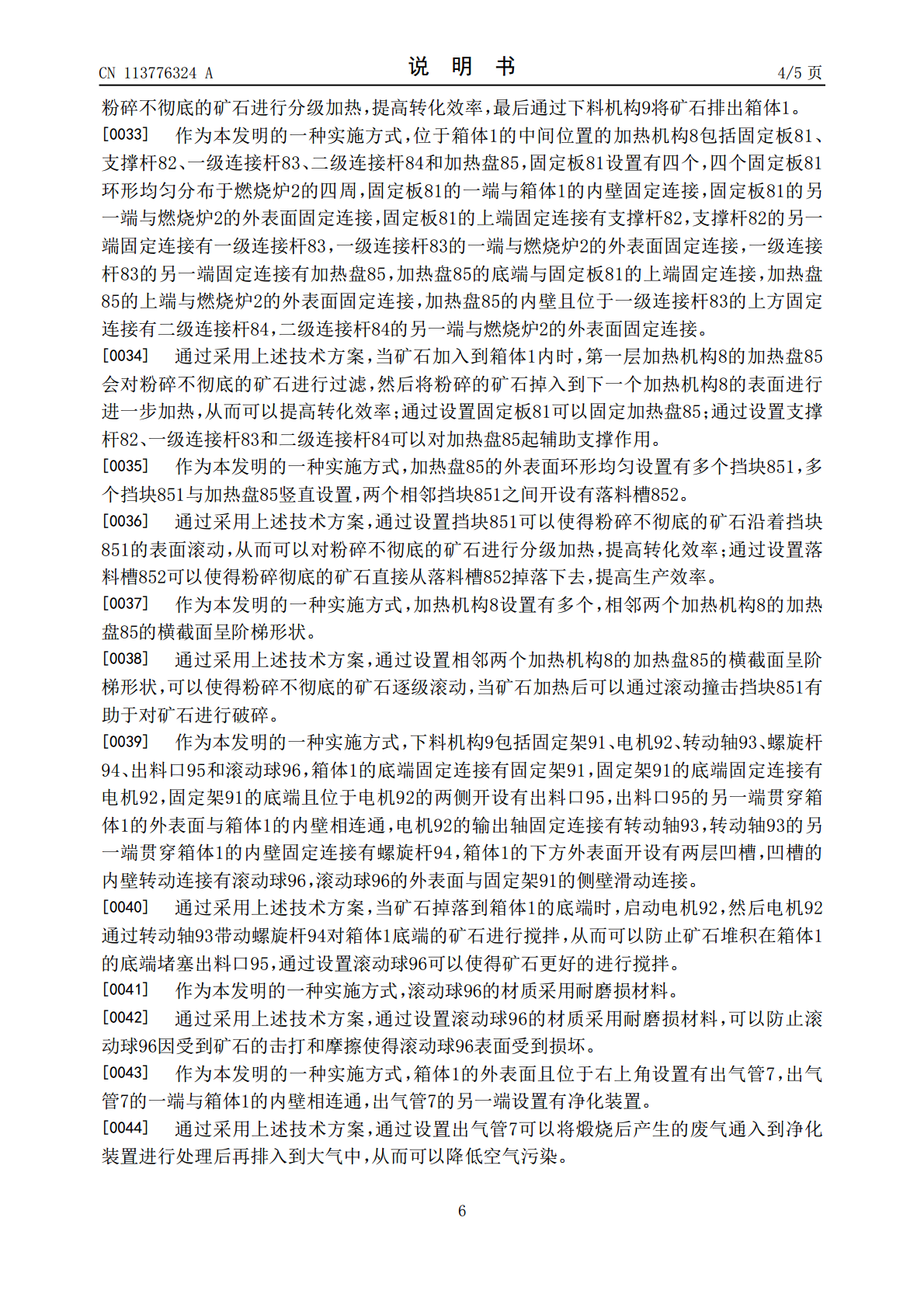

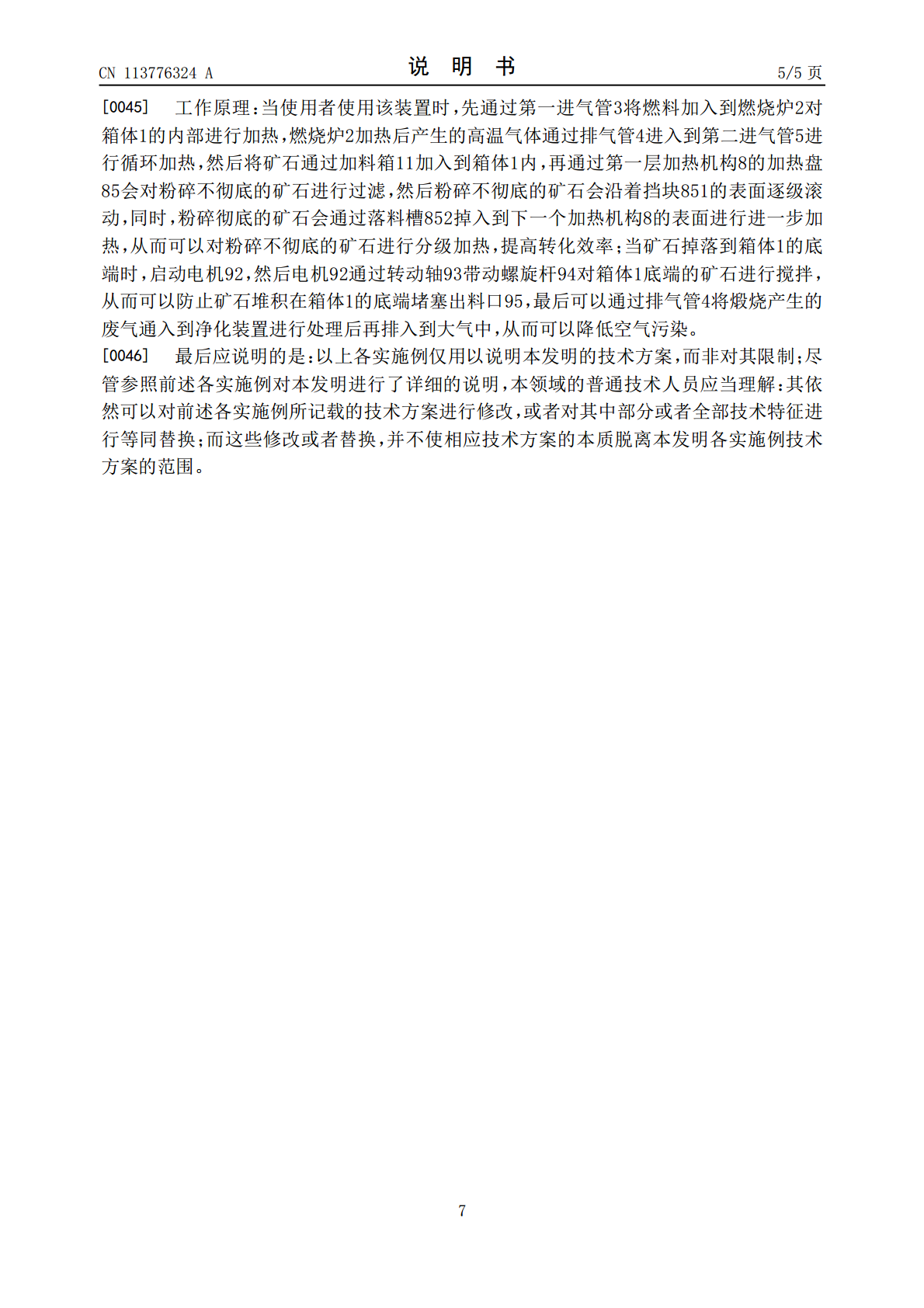

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113776324A(43)申请公布日2021.12.10(21)申请号202111143149.1(22)申请日2021.09.28(71)申请人马有苏夫地址226500江苏省南通市如皋市益寿南路纪庄新村6栋501室(72)发明人马有苏夫王家倍(51)Int.Cl.F27B1/00(2006.01)F27B1/10(2006.01)F27B1/22(2006.01)F27B1/21(2006.01)F27B1/18(2006.01)C01B25/01(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种黄磷矿石的脱碳煅烧系统(57)摘要本发明涉及化工生产设备技术领域，特别涉及一种黄磷矿石的脱碳煅烧系统，包括箱体，箱体的内部设置有燃烧炉，燃烧炉的底端固定连接有第一进气管，第一进气管的另一端贯穿箱体的左侧内壁并延伸至箱体的外侧，燃烧炉的顶端固定连接有排气管，排气管的另一端贯穿箱体的左侧内壁并延伸至箱体的外侧固定连接有第二进气管，第二进气管的另一端贯穿箱体的外表面并延伸至箱体的内部，第二进气管的外表面靠近箱体的一侧设置有连接管，连接管的一端与第二进气管的内壁相连通，连接管的另一端贯穿箱体的外表面并延伸至箱体的内部，箱体的内壁设置有加热机构，本发明中，通过设置加热机构可以对粉碎不彻底的矿石进行分级加热，提高转化效率。CN113776324ACN113776324A权利要求书1/1页1.一种黄磷矿石的脱碳煅烧系统，包括箱体(1)，其特征在于：所述箱体(1)的内部设置有燃烧炉(2)，所述燃烧炉(2)的底端固定连接有第一进气管(3)，所述第一进气管(3)的另一端贯穿箱体(1)的左侧内壁并延伸至箱体(1)的外侧，所述燃烧炉(2)的顶端固定连接有排气管(4)，所述排气管(4)的另一端贯穿箱体(1)的左侧内壁并延伸至箱体(1)的外侧固定连接有第二进气管(5)，所述第二进气管(5)的另一端贯穿箱体(1)的外表面并延伸至箱体(1)的内部，所述第二进气管(5)的外表面靠近箱体(1)的一侧设置有连接管(6)，所述连接管(6)的一端与第二进气管(5)的内壁相连通，所述连接管(6)的另一端贯穿箱体(1)的外表面并延伸至箱体(1)的内部，所述箱体(1)的内壁设置有加热机构(8)，所述箱体(1)的上端开设有进料口(10)，所述进料口(10)的上方设置有加料箱(11)，所述箱体(1)的底端设置有下料机构(9)，所述箱体(1)的底端设置有支撑架(12)。2.根据权利要求1所述的一种黄磷矿石的脱碳煅烧系统，其特征在于：位于所述箱体(1)的中间位置的加热机构(8)包括固定板(81)、支撑杆(82)、一级连接杆(83)、二级连接杆(84)和加热盘(85)，所述固定板(81)设置有四个，四个所述固定板(81)环形均匀分布于燃烧炉(2)的四周，所述固定板(81)的一端与箱体(1)的内壁固定连接，所述固定板(81)的另一端与燃烧炉(2)的外表面固定连接，所述固定板(81)的上端固定连接有支撑杆(82)，所述支撑杆(82)的另一端固定连接有一级连接杆(83)，所述一级连接杆(83)的一端与燃烧炉(2)的外表面固定连接，所述一级连接杆(83)的另一端固定连接有加热盘(85)，所述加热盘(85)的底端与固定板(81)的上端固定连接，所述加热盘(85)的上端与燃烧炉(2)的外表面固定连接，所述加热盘(85)的内壁且位于一级连接杆(83)的上方固定连接有二级连接杆(84)，所述二级连接杆(84)的另一端与燃烧炉(2)的外表面固定连接。3.根据权利要求2所述的一种黄磷矿石的脱碳煅烧系统，其特征在于：所述加热盘(85)的外表面环形均匀设置有多个挡块(851)，多个所述挡块(851)与加热盘(85)竖直设置，两个相邻所述挡块(851)之间开设有落料槽(852)。4.根据权利要求2所述的一种黄磷矿石的脱碳煅烧系统，其特征在于：所述加热机构(8)设置有多个，相邻两个所述加热机构(8)的加热盘(85)的横截面呈阶梯形状。5.根据权利要求1所述的一种黄磷矿石的脱碳煅烧系统，其特征在于：所述下料机构(9)包括固定架(91)、电机(92)、转动轴(93)、螺旋杆(94)、出料口(95)和滚动球(96)，所述箱体(1)的底端固定连接有固定架(91)，所述固定架(91)的底端固定连接有电机(92)，所述固定架(91)的底端且位于电机(92)的两侧开设有出料口(95)，所述出料口(95)的另一端贯穿箱体(1)的外表面与箱体(1)的内壁相连通，所述电机(92)的输出轴固定连接有转动轴(93)，所述转动轴(93)的另一端贯穿箱体(1)的内壁固定连接有螺旋杆(94)，所述箱体(1)的下方外表面开设有两层凹槽，所述凹槽的内壁
