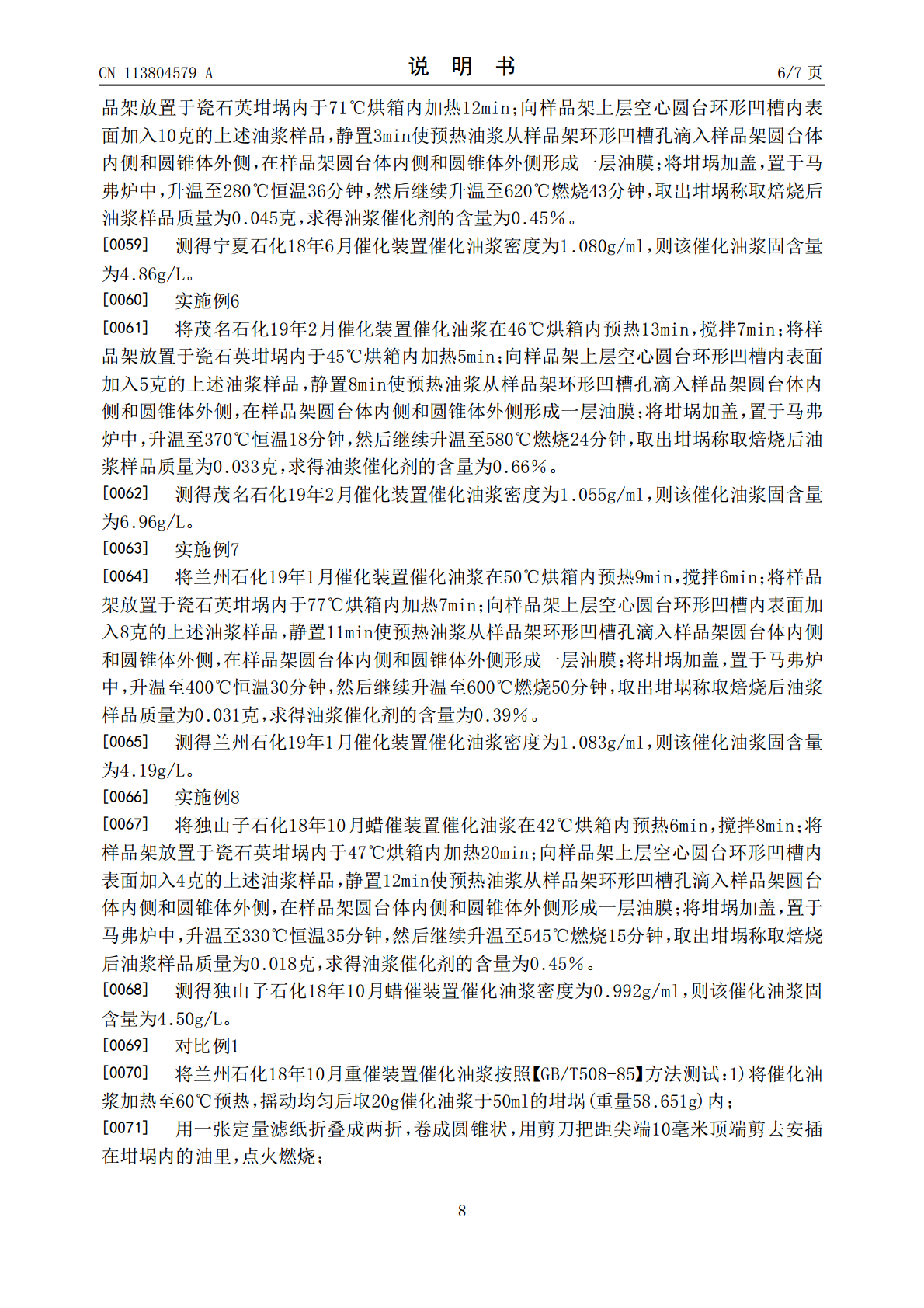

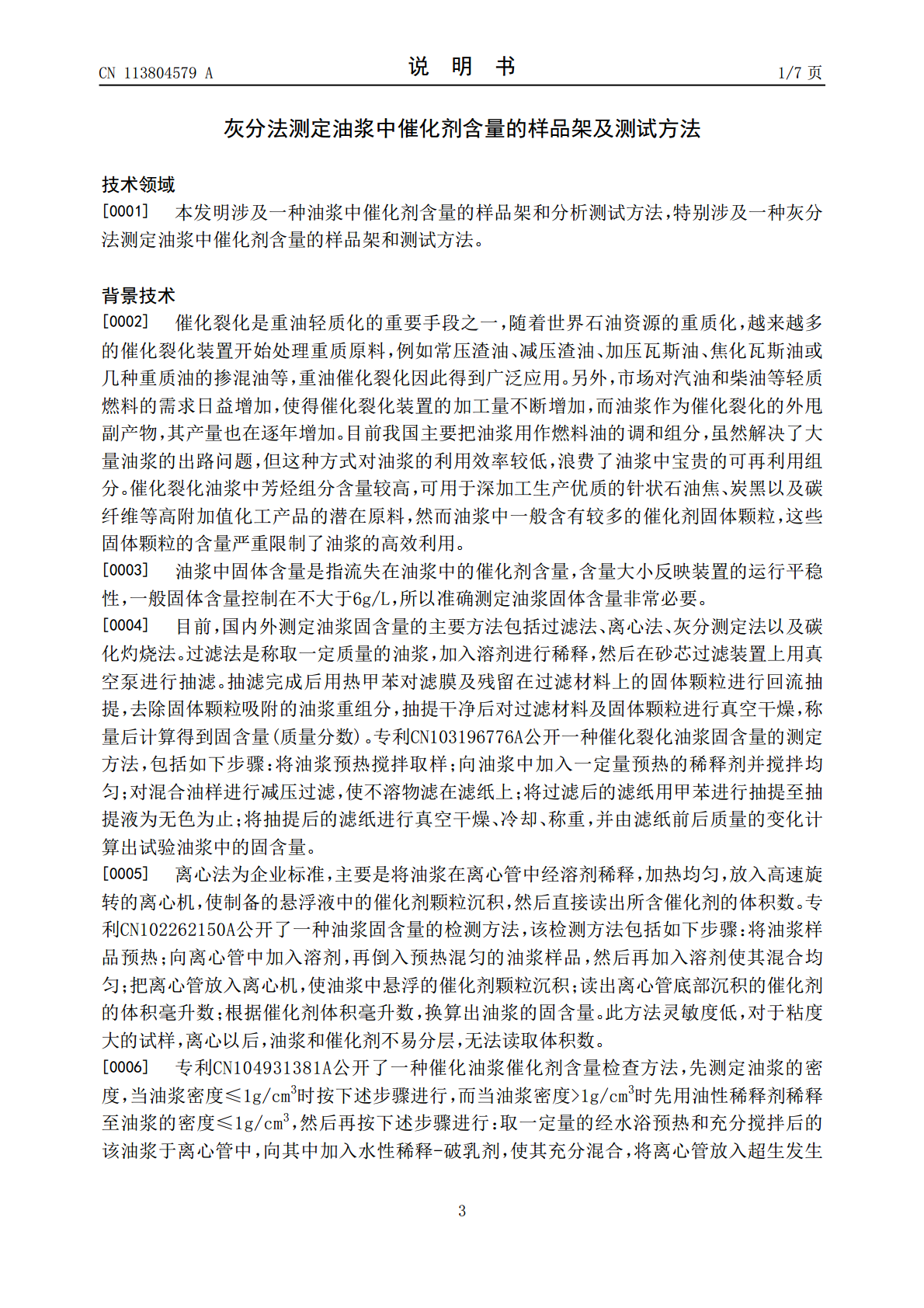

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113804579A(43)申请公布日2021.12.17(21)申请号202010551353.6(22)申请日2020.06.16(71)申请人中国石油天然气股份有限公司地址100007北京市东城区东直门北大街9号中国石油大厦(72)发明人潘志爽肖寒宗鹏王漫云杨周侠段宏昌黄校亮郑云锋曹庚振杨一青(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人高龙鑫王玉双(51)Int.Cl.G01N5/04(2006.01)G01N1/44(2006.01)G01N1/38(2006.01)权利要求书1页说明书7页附图1页(54)发明名称灰分法测定油浆中催化剂含量的样品架及测试方法(57)摘要本发明涉及一种灰分法测定油浆催化剂含量的样品架及测试方法，能够实现油浆中催化剂含量的快速检测。主要采用样品架、坩埚、烘箱、马弗炉及电子天平按加热、预热、碳化、燃烧，称重等步骤进行测试。所述样品架包含上下两层，上层为空心圆台体，下层为空心圆锥体，空心圆台体包括圆台体下截面、带孔环形凹槽、空心圆台体上截面、凹槽外沿、环形凹槽孔，空心圆锥体包括圆锥体底面，空心圆台体位于空心圆锥体的上方，空心圆台体通过圆台体的下截面与空心圆锥体连接固定在空心圆锥之上，其中空心圆台体下截面直径为圆锥体底面直径的1/2‑3/4，本发明测定油浆中催化剂含量的方法，快速精确，可弥补现有灰分法测定油浆催化剂含量效率不高的问题。CN113804579ACN113804579A权利要求书1/1页1.一种灰分法测定油浆中催化剂含量的样品架，其特征在于，所述样品架包含上下两层，上层为空心圆台体(1)，下层为空心圆锥体(2)，所述空心圆台体(1)包括圆台体下截面(3)、带孔环形凹槽(5)、空心圆台体上截面(6)、凹槽外沿(7)、环形凹槽孔(8)，所述空心圆锥体(2)包括圆锥体底面(4)，空心圆台体(1)通过圆台体下截面(3)与空心圆锥体(2)连接并固定在空心圆锥体(2)上部，其中空心圆台体(1)的圆台体下截面(3)直径为圆锥体底面(4)直径的1/2-3/4，带孔环形凹槽(5)通过凹槽外沿(7)镶嵌在空心圆台体(1)内侧，带孔环形凹槽(5)外环直径为空心圆台体上截面(6)和圆台体下截面(3)直径之和的1/2-9/10，带孔环形凹槽(5)凹面与空心圆台体上截面(6)位于同一侧，环形凹槽孔(8)位于带孔环形凹槽(5)的弧形底部。2.根据权利要求1所述的灰分法测定油浆中催化剂含量的样品架，其特征在于，所述空心圆台体(1)的圆台体下截面(3)内侧含有齿状缝隙。3.根据权利要求1所述的灰分法测定油浆中催化剂含量的样品架，其特征在于，所述空心圆锥体(2)为不带孔空心圆锥体或带孔空心圆锥体。4.根据权利要求1所述的灰分法测定油浆中催化剂含量的样品架，其特征在于，所述空心圆锥体(2)为带孔空心圆锥体。5.一种灰分法测定油浆中催化剂含量的测试方法，其特征在于，采用权利要求1-4中任一所述的样品架、坩埚、烘箱、马弗炉及电子天平按下述步骤测试：步骤S1：将油浆加热至40-60℃，预热5-15min，搅拌5-15min混合均匀，得到预热油浆，取样；步骤S2：将样品架置于坩埚内，然后将样品架和坩埚置于40-80℃烘箱内升温加热5-20min；步骤S3：取3-20g预热油浆涂覆于样品架的带孔环形凹槽内，静置2-12min，使得预热油浆通过样品架的带孔环形凹槽孔滴入样品架的空心圆台体内侧和空心圆锥体外侧，并在样品架的空心圆台体内侧和空心圆锥体外侧形成一层油膜；步骤S4：将坩埚加盖置于马弗炉中加热升温至250-450℃，碳化10-40min，然后继续升温至500-650℃燃烧10-60min，得到焙烧后油浆；步骤S5：冷却，使用电子天平称重，根据油浆前后质量的变化计算，油浆中催化剂含量＝焙烧后油浆质量/焙烧前加入坩埚的预热油浆质量。6.根据权利要求5所述的灰分法测定油浆中催化剂含量的测试方法，其特征在于，所述步骤S3为取5-10g预热油浆涂覆于样品架的带孔环形凹槽内。7.根据权利要求5所述的灰分法测定油浆中催化剂含量的测试方法，其特征在于，所述步骤S4中将坩埚加盖置于马弗炉中加热升温至350℃-450℃。8.根据权利要求5所述的灰分法测定油浆中催化剂含量的测试方法，其特征在于，所述油浆为蜡油催化裂化油浆和重油催化裂化油浆中的至少一种。9.根据权利要求5所述的灰分法测定油浆中催化剂含量的测试方法，其特征在于，所述坩埚为瓷坩埚或石英坩埚。10.根据权利要求9所述的灰分法测定油浆中催化剂含量的测试方法，其特征在于，所述坩埚为石英坩埚。2CN113804579A说明书1/7页灰分法测定油浆中催化剂含量的样品架及测试方法技术领域[0001]
