一种烟气回流式水泥窑协同处置高温预处理系统及方法.pdf

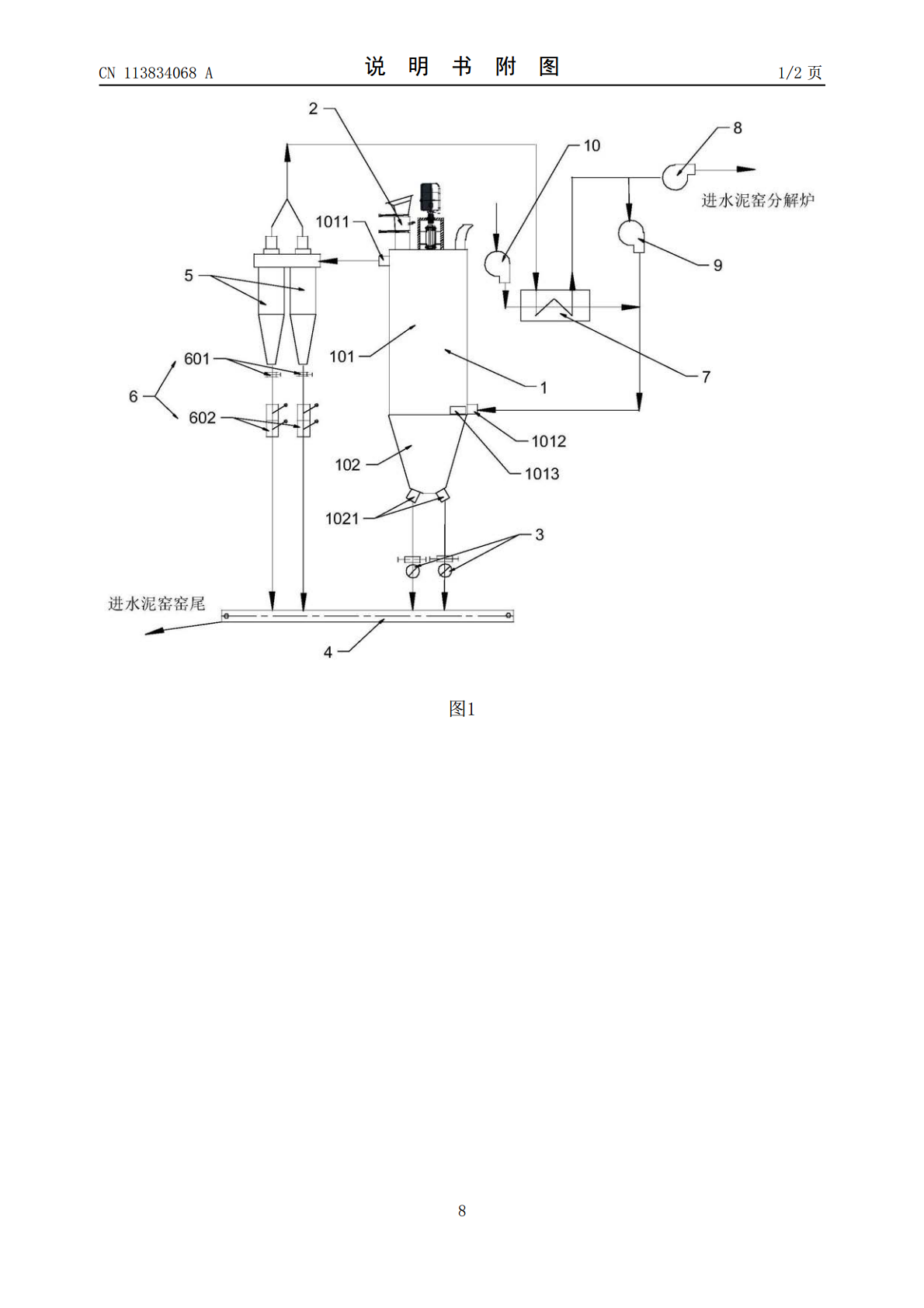

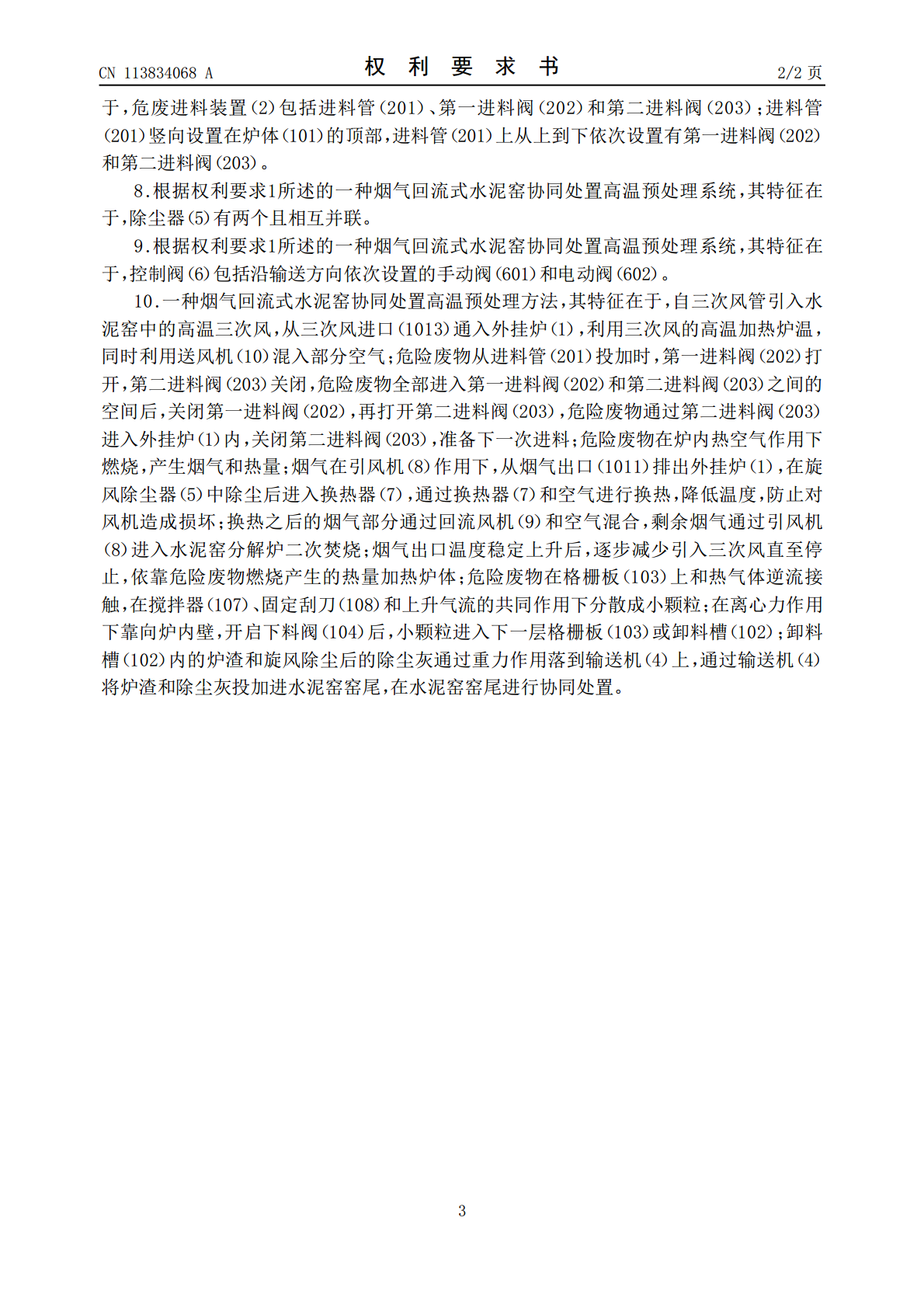

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113834068A(43)申请公布日2021.12.24(21)申请号202111067659.5(22)申请日2021.09.13(71)申请人浙江天象环境服务有限公司地址310011浙江省杭州市拱墅区美好国际大厦1202室(72)发明人许伟王亚鹏许良峰胡小鹏(74)专利代理机构杭州恒翌专利代理事务所(特殊普通合伙)33298代理人王从友(51)Int.Cl.F23G5/027(2006.01)F23G5/16(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)F27D17/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种烟气回流式水泥窑协同处置高温预处理系统及方法(57)摘要本发明涉及危废处置领域，尤其是一种烟气回流式水泥窑协同处置高温预处理系统及方法，包括外挂炉、危废进料装置、卸料器、输送机、除尘器、换热器、引风机、回流风机、送风机；烟气出口通过管道连接除尘器的进口，除尘器下部的除尘颗粒出口通过管道与输送机连接；换热器内设置有热介质管和冷介质管，热介质管的入口通过管道与除尘器上部的气体出口连接，热介质管的出口通过管道与引风机连接，换热器与引风机之间的管道上连接支管，支管的出口连接回流风机的入口，回流风机的出口通过管道连接烟气进口；冷介质管的入口连接送风机；冷介质管的出口通过管道与回流风机出口处的管道连通；本专利得到粒径均一的预处理产物，缓冲能力强，NOx的产生量少。CN113834068ACN113834068A权利要求书1/2页1.一种烟气回流式水泥窑协同处置高温预处理系统，其特征在于，包括外挂炉（1）、危废进料装置（2）、卸料器（3）、输送机（4）、除尘器（5）、控制阀（6）、换热器（7）、引风机（8）、回流风机（9）、送风机（10）；外挂炉（1）为立式，外挂炉（1）上部为炉体（101），下部为卸料槽（102）；炉体（101）的顶部设置有危废进料装置（2），炉体（101）上部设置有烟气出口（1011），炉体（101）的下部设置有烟气进口（1012）和三次风进口（1013）；卸料槽（102）的底部设置有卸料口（1021），卸料口（1021）上设置有卸料器（3），卸料器（3）的下部通过管道连接输送机（4）；烟气出口（1011）通过管道连接除尘器（5）的进口，除尘器（5）下部的除尘颗粒出口通过管道与输送机（4）连接，在除尘器（5）和输送机（4）之间的管道上设置有控制阀（6）；换热器（7）内设置有热介质管和冷介质管，热介质管的入口通过管道与除尘器（5）上部的气体出口连接，热介质管的出口通过管道与引风机（8）连接，引风机（8）的出口通过管道连接水泥窑分解炉；换热器（7）与引风机（8）之间的管道上连接支管（11），支管（11）的出口连接回流风机（9）的入口，回流风机（9）的出口通过管道连接烟气进口（1012）；冷介质管的入口连接送风机（10），送风机（10）的入口与大气连接；冷介质管的出口通过管道与回流风机（9）出口处的管道连通；回流风机（9）出口风量与送风机（10）出口风量标况体积比为0.5：1~2：1；三次风进口（1013）上连接三次风管，三次风管用于连接水泥窑。2.根据权利要求1所述的一种烟气回流式水泥窑协同处置高温预处理系统，其特征在于，外挂炉（1）包括格栅板（103）、下料阀（104）、搅拌转轴（105）、转轴驱动装置（106）、搅拌器（107）、固定刮刀（108）和泄爆管（109）；炉体（101）内壁沿长度方向固定设置有多个格栅板（103），格栅板（103）的一侧设置有下料口，下料口上设置有控制下料口开合的下料阀（104）；炉体（101）内部设置有竖向的搅拌转轴（105），搅拌转轴（105）的下端位于卸料槽（102）的底部，搅拌转轴（105）的中部穿过多个格栅板（103），搅拌转轴（105）的上部连接有驱动搅拌转轴（105）绕其轴线旋转的转轴驱动装置（106），转轴驱动装置（106）固定安装在炉体（101）的顶部；沿搅拌转轴（105）的长度方向上固定安装有多个搅拌器（107），每个搅拌器（107）均对应设置在一个格栅板（103）的上方；炉体（101）内壁上还设置有多层刮刀组件，刮刀组件的层数与搅拌器（107）数量一致，每层刮刀组件的位置与搅拌器（107）相对应，每层刮刀组件包括多个沿圆周方向均匀分布的固定刮刀（108）；炉体（101）顶部还设置有泄爆管（109）。3.根据权利要求2所述的一种烟气回流式水泥窑协同处置高温预处理系统，其特征在于，格栅板（103）水平设置，上方的下料口和下方的下料口之间相互错开。4.根据权利要求2所述的一种烟气回流式水泥窑协同处置高温预处理系统，其特征
