烧结炉及烧结装置.pdf

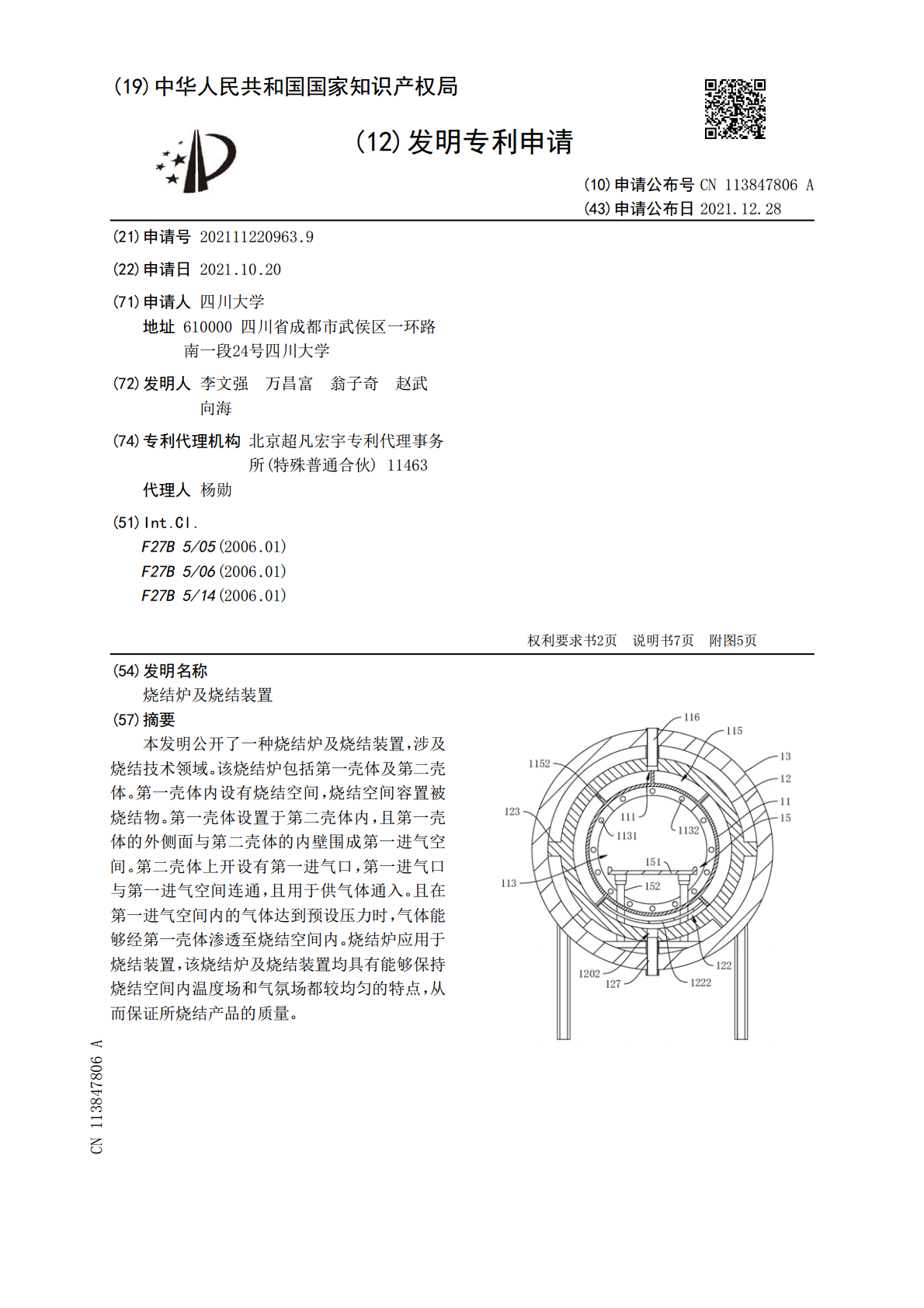

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113847806A(43)申请公布日2021.12.28(21)申请号202111220963.9(22)申请日2021.10.20(71)申请人四川大学地址610000四川省成都市武侯区一环路南一段24号四川大学(72)发明人李文强万昌富翁子奇赵武向海(74)专利代理机构北京超凡宏宇专利代理事务所(特殊普通合伙)11463代理人杨勋(51)Int.Cl.F27B5/05(2006.01)F27B5/06(2006.01)F27B5/14(2006.01)权利要求书2页说明书7页附图5页(54)发明名称烧结炉及烧结装置(57)摘要本发明公开了一种烧结炉及烧结装置，涉及烧结技术领域。该烧结炉包括第一壳体及第二壳体。第一壳体内设有烧结空间，烧结空间容置被烧结物。第一壳体设置于第二壳体内，且第一壳体的外侧面与第二壳体的内壁围成第一进气空间。第二壳体上开设有第一进气口，第一进气口与第一进气空间连通，且用于供气体通入。且在第一进气空间内的气体达到预设压力时，气体能够经第一壳体渗透至烧结空间内。烧结炉应用于烧结装置，该烧结炉及烧结装置均具有能够保持烧结空间内温度场和气氛场都较均匀的特点，从而保证所烧结产品的质量。CN113847806ACN113847806A权利要求书1/2页1.一种烧结炉，其特征在于，包括第一壳体及第二壳体；所述第一壳体内设有烧结空间，所述烧结空间容置被烧结物；所述第一壳体设置于所述第二壳体内，且所述第一壳体的外侧面与所述第二壳体的内壁围成第一进气空间；所述第二壳体上开设有第一进气口，所述第一进气口与所述第一进气空间连通，且用于供气体通入；且在所述第一进气空间内的所述气体达到预设压力时，所述气体能够经所述第一壳体渗透至所述烧结空间内。2.根据权利要求1所述的烧结炉，其特征在于，所述第一壳体的外侧面上设有多张第一分隔板；多张所述第一分隔板交叉设置于所述第一进气空间，以将所述第一进气空间分隔为多个与第一壳体外侧面对应的第二进气空间；且多张所述第一分隔板具有共同的交叉位置，且所述交叉位置与所述第一进气口对应，以使经所述第一进气口进入的所述气体分别进入多个所述第二进气空间。3.根据权利要求2所述的烧结炉，其特征在于，所述第一壳体的外侧面上设有多张第二分隔板及多张第一均流板；多张所述第二分隔板分别设置于多个所述第二进气空间，以将对应的所述第二进气空间分隔为与所述第一壳体外侧面对应的进气流道；多张所述第一均流板分别设置于多条所述进气流道，且以用于均匀分配流经所述进气流道的所述气体。4.根据权利要求1所述的烧结炉，其特征在于，所述烧结空间内设有承载件，所述承载件用于承载所述被烧结物；所述第一进气空间由所述第一壳体的顶部沿所述第一壳体的外侧面延伸设置，且所述第一进气空间的最低点的高度低于所述承载件的高度。5.根据权利要求1所述的烧结炉，其特征在于，所述烧结空间内设有多根第一加热管和多根第二加热管；多根所述第一加热管和多根所述第二加热管均沿所述烧结空间的内壁依次间隔排列设置，且所述第二加热管的高度高于所述第一加热管的高度。6.根据权利要求1‑5任意一项所述的烧结炉，其特征在于，所述第一壳体的外侧面与所述第二壳体的内壁还共同围成有第二出气空间；所述第一壳体上开设有多个与所述第二出气空间连通的第一出气口，且多个所述第一出气口均匀分布于所述第一壳体的外侧面；所述第二壳体上开设有与所述第二出气空间连通的第二出气口，以使所述烧结空间内的气体能够依次经所述第一出气口、所述第二出气空间及所述第二出气口排出所述烧结空间。7.根据权利要求6所述的烧结炉，其特征在于，所述第二出气空间内设有第二均流板；所述第二均流板沿所述第一壳体的外侧面延伸设置，且所述第二均流板的边缘与所述第二出气空间的内壁之间具有间隔；所述第二均流板的中间位置与所述第二出气口对应，还与所述第一壳体外侧面上多个所述第一出气口所在区域的中间位置对应。2CN113847806A权利要求书2/2页8.根据权利要求6所述的烧结炉，其特征在于，所述第一壳体外侧面上多个所述第一出气口所在区域的中间位置与所述第二出气口对应；所述第一壳体外侧面上与所述第一进气空间对应区域的中间位置与所述第一进气口对应；且所述第一进气口和所述第一出气口对应。9.根据权利要求1‑5任意一项所述的烧结炉，其特征在于，所述烧结炉还包括承载机构，所述承载机构包括承载件和承载弹性件；所述承载件用于承载所述被烧结物；所述承载弹性件用于支撑所述承载件，且能够在所述承载件承载所述被烧结物时发生弹性形变，以使所述承载件的高度降低。10.一种烧结装置，其特征在于，包括如权利要求1‑9中任意一项所述的烧结炉。3CN113847806A说明书1/7页烧结炉及烧结装置技
