一种聚能盘的组装方法.pdf

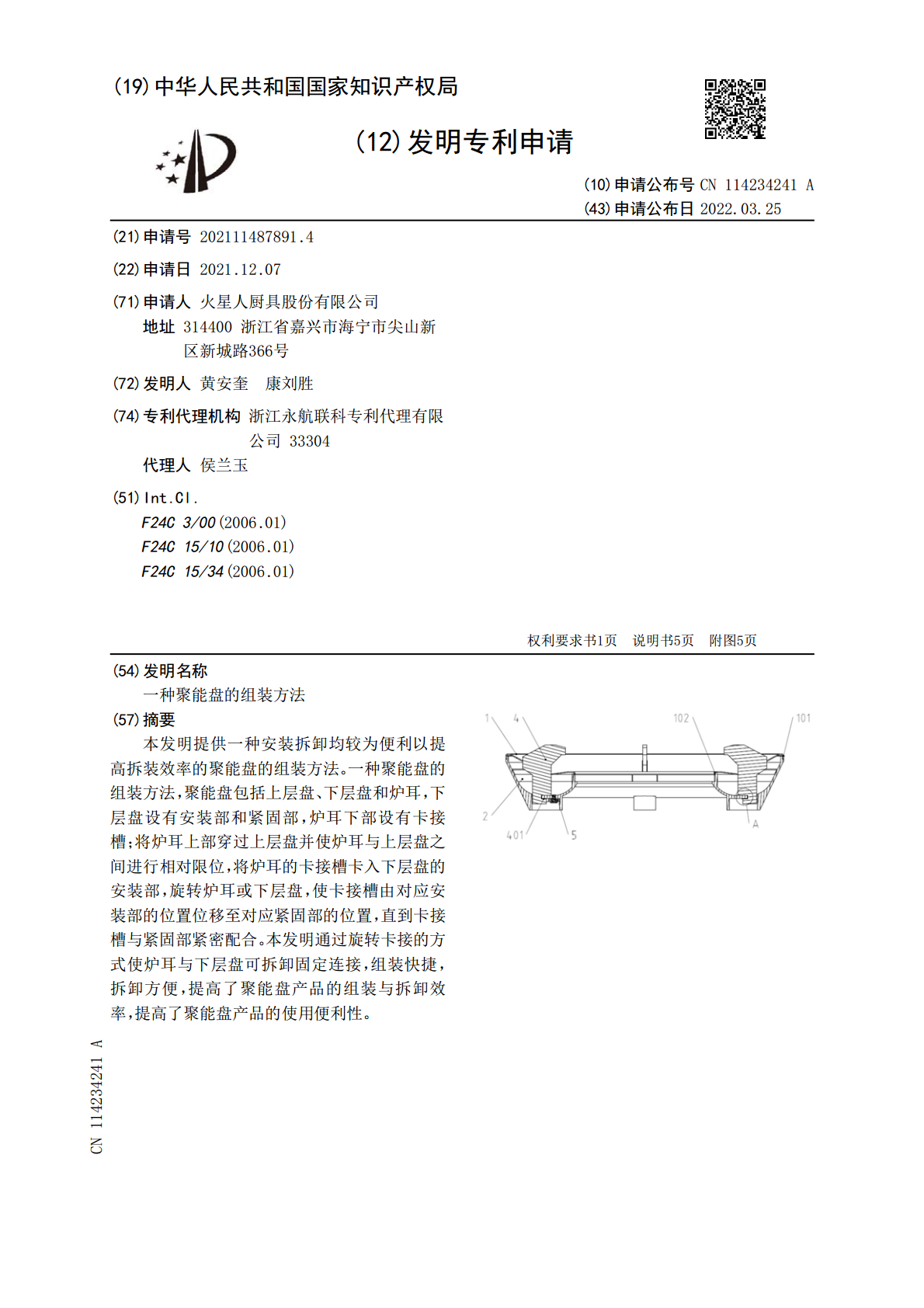

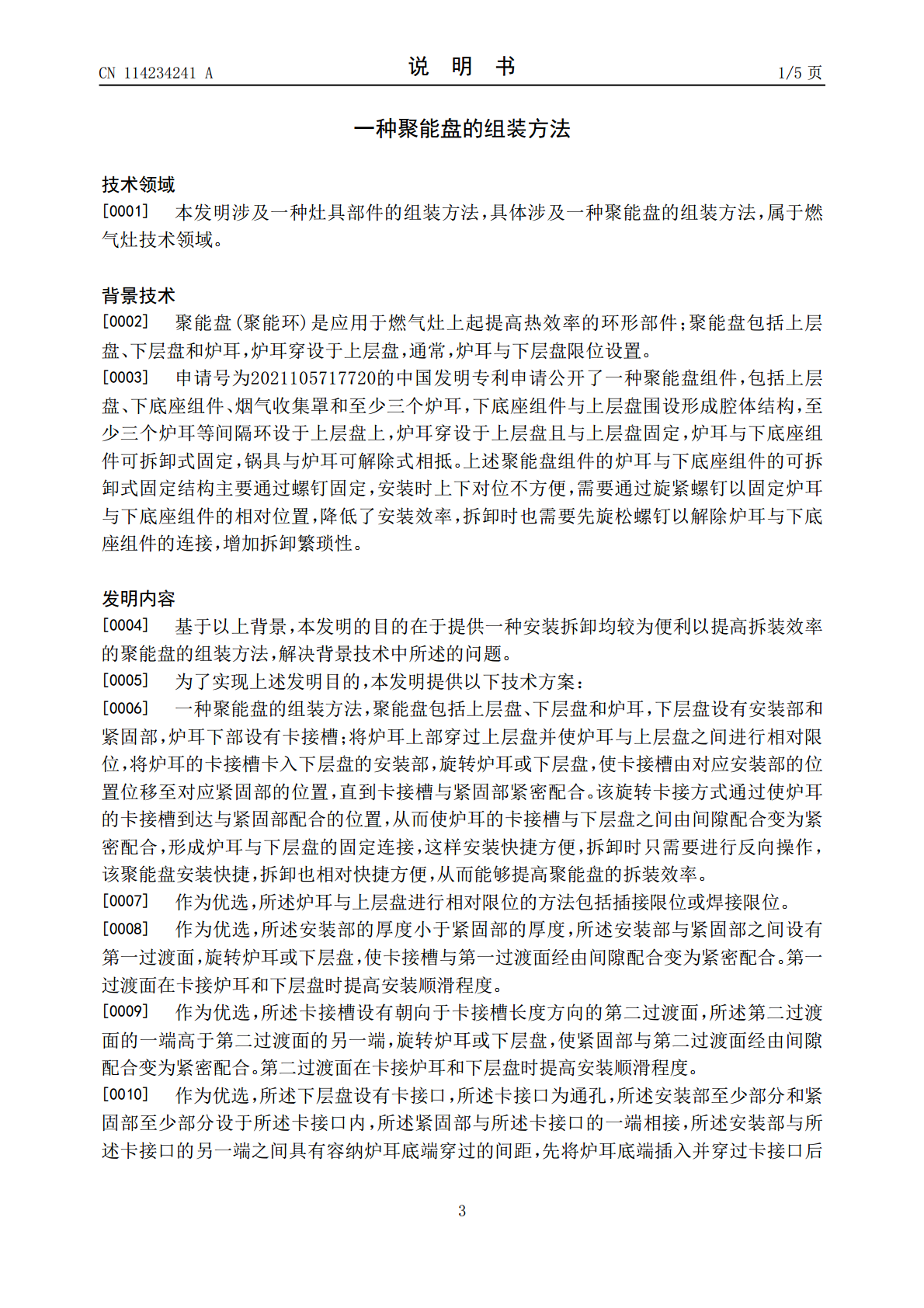

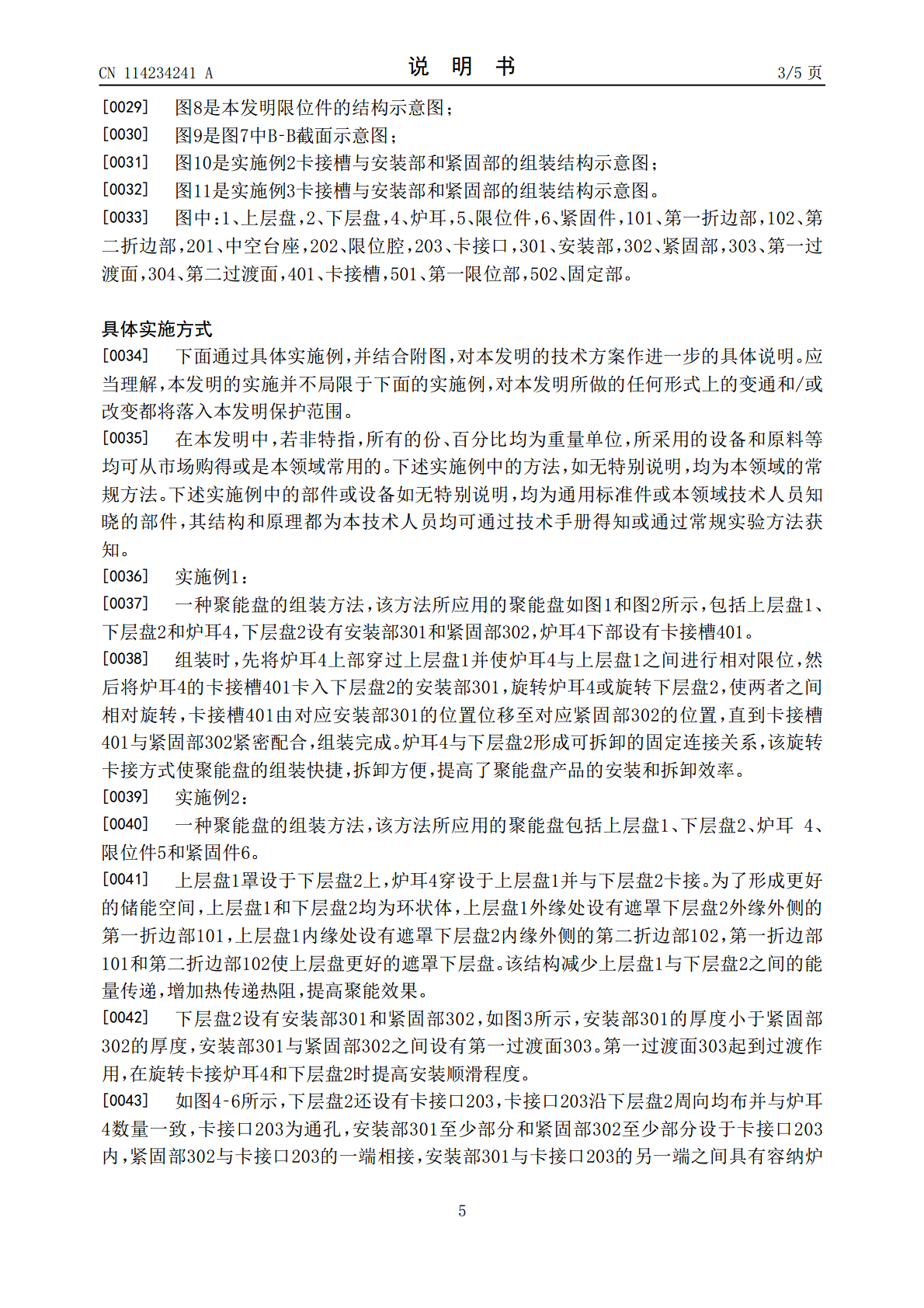

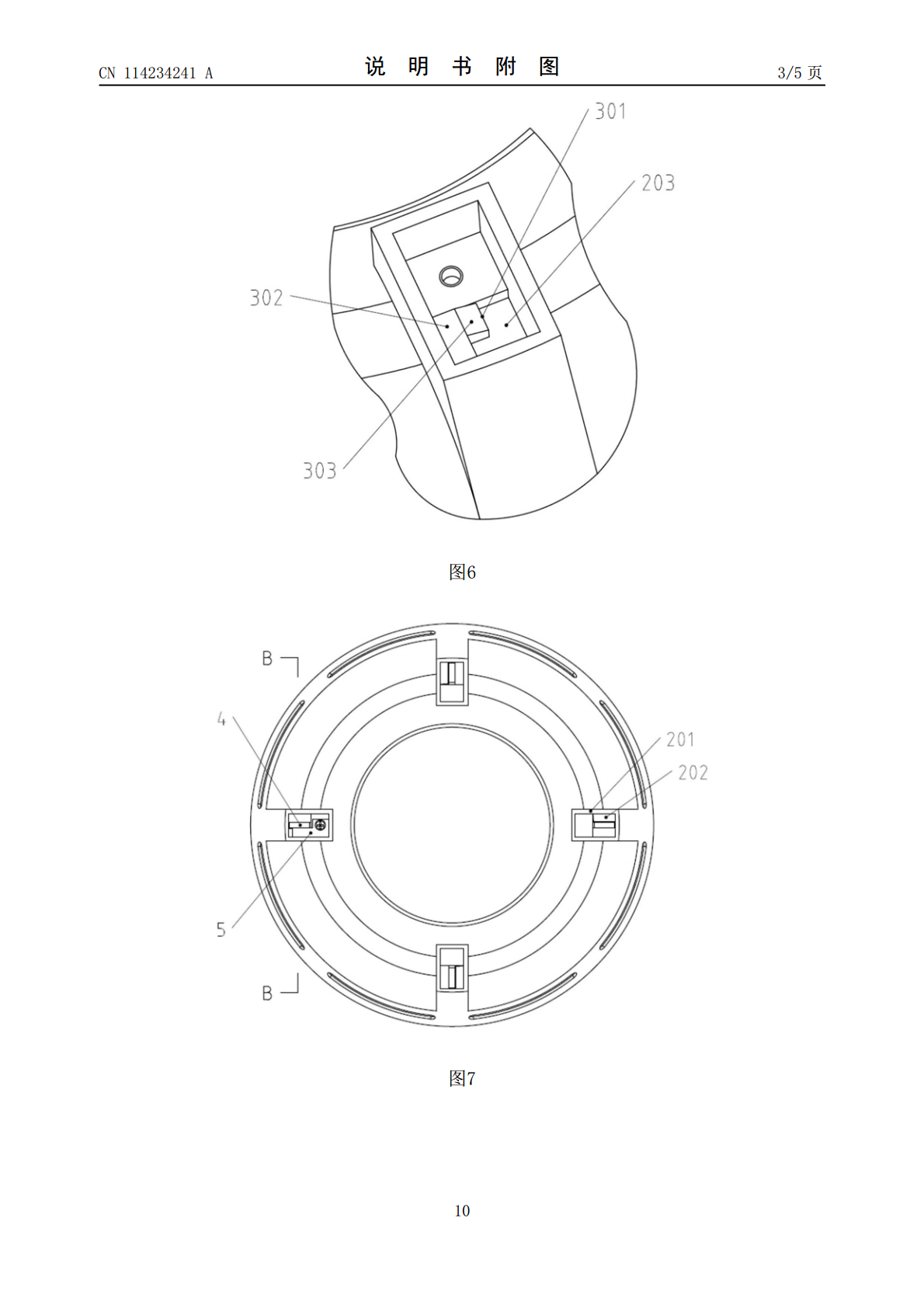

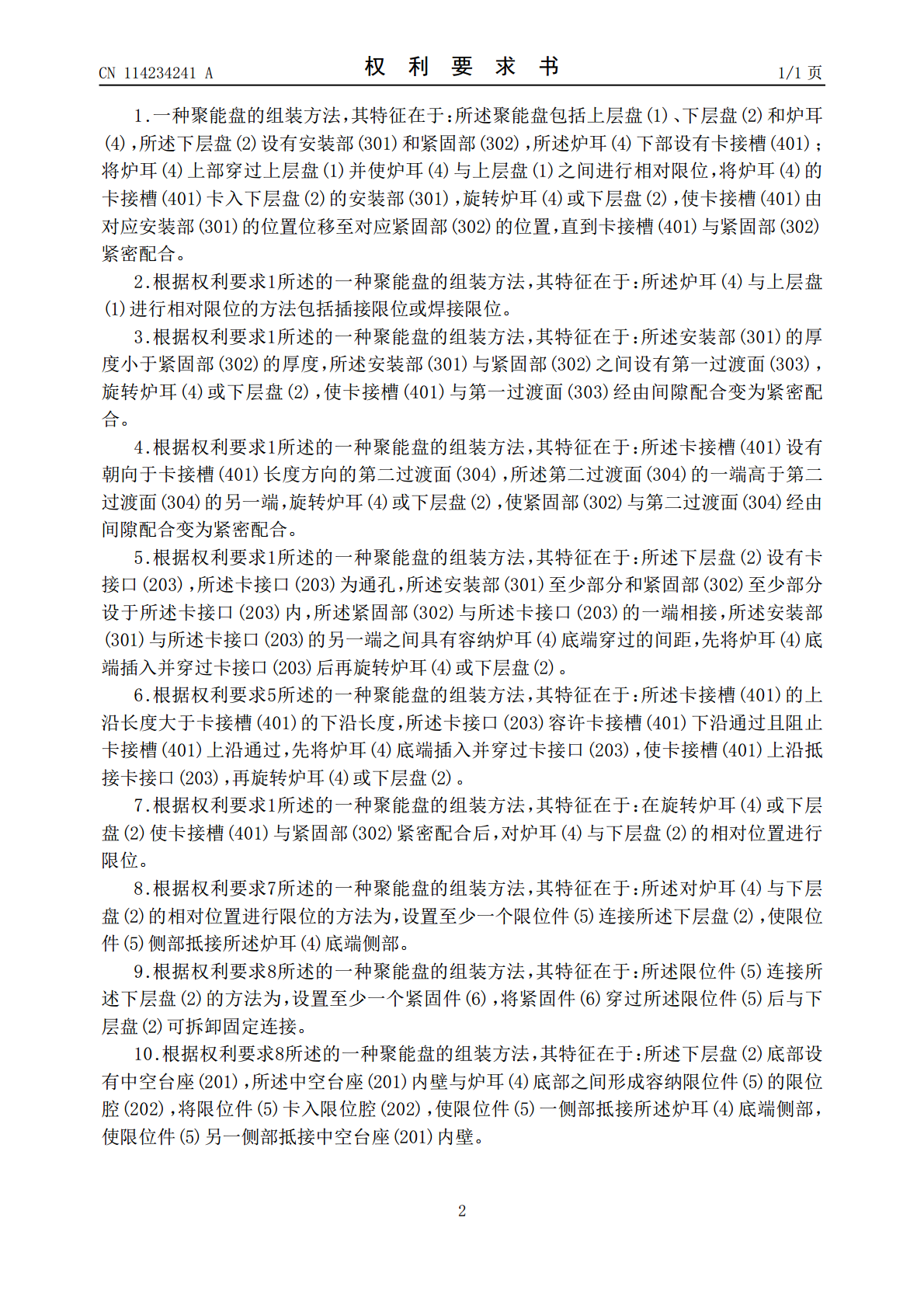

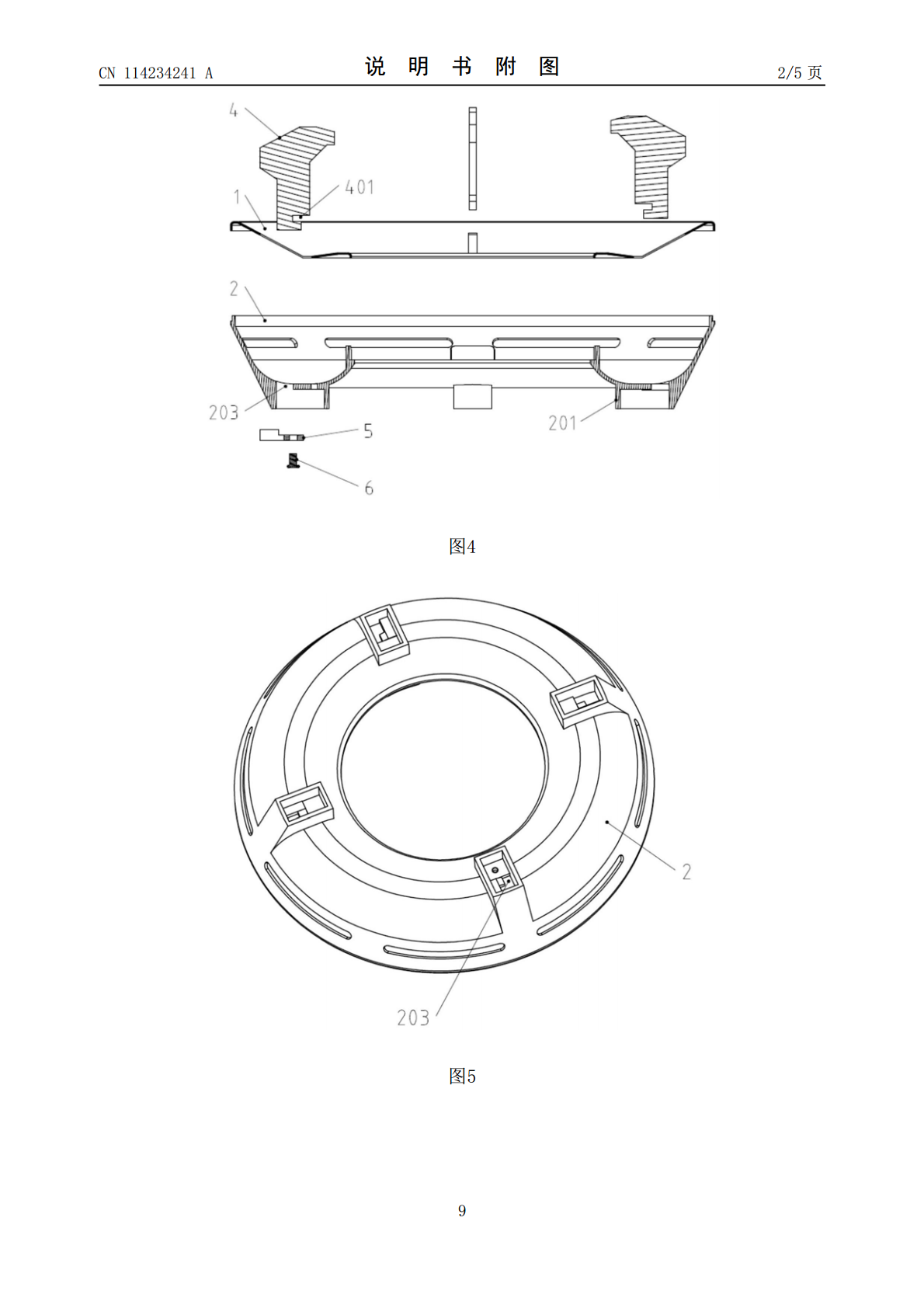

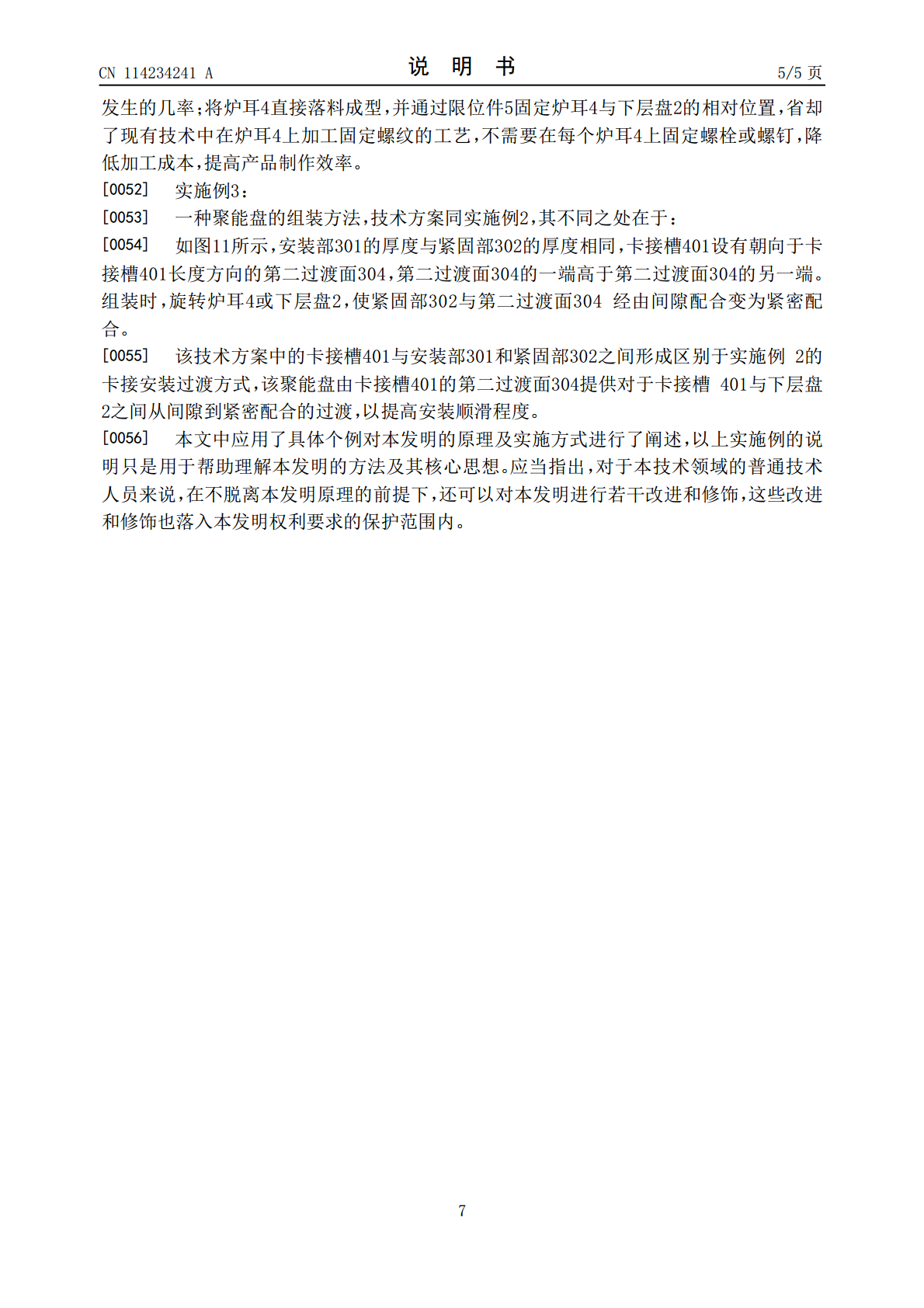

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114234241A(43)申请公布日2022.03.25(21)申请号202111487891.4(22)申请日2021.12.07(71)申请人火星人厨具股份有限公司地址314400浙江省嘉兴市海宁市尖山新区新城路366号(72)发明人黄安奎康刘胜(74)专利代理机构浙江永航联科专利代理有限公司33304代理人侯兰玉(51)Int.Cl.F24C3/00(2006.01)F24C15/10(2006.01)F24C15/34(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种聚能盘的组装方法(57)摘要本发明提供一种安装拆卸均较为便利以提高拆装效率的聚能盘的组装方法。一种聚能盘的组装方法，聚能盘包括上层盘、下层盘和炉耳，下层盘设有安装部和紧固部，炉耳下部设有卡接槽；将炉耳上部穿过上层盘并使炉耳与上层盘之间进行相对限位，将炉耳的卡接槽卡入下层盘的安装部，旋转炉耳或下层盘，使卡接槽由对应安装部的位置位移至对应紧固部的位置，直到卡接槽与紧固部紧密配合。本发明通过旋转卡接的方式使炉耳与下层盘可拆卸固定连接，组装快捷，拆卸方便，提高了聚能盘产品的组装与拆卸效率，提高了聚能盘产品的使用便利性。CN114234241ACN114234241A权利要求书1/1页1.一种聚能盘的组装方法，其特征在于：所述聚能盘包括上层盘(1)、下层盘(2)和炉耳(4)，所述下层盘(2)设有安装部(301)和紧固部(302)，所述炉耳(4)下部设有卡接槽(401)；将炉耳(4)上部穿过上层盘(1)并使炉耳(4)与上层盘(1)之间进行相对限位，将炉耳(4)的卡接槽(401)卡入下层盘(2)的安装部(301)，旋转炉耳(4)或下层盘(2)，使卡接槽(401)由对应安装部(301)的位置位移至对应紧固部(302)的位置，直到卡接槽(401)与紧固部(302)紧密配合。2.根据权利要求1所述的一种聚能盘的组装方法，其特征在于：所述炉耳(4)与上层盘(1)进行相对限位的方法包括插接限位或焊接限位。3.根据权利要求1所述的一种聚能盘的组装方法，其特征在于：所述安装部(301)的厚度小于紧固部(302)的厚度，所述安装部(301)与紧固部(302)之间设有第一过渡面(303)，旋转炉耳(4)或下层盘(2)，使卡接槽(401)与第一过渡面(303)经由间隙配合变为紧密配合。4.根据权利要求1所述的一种聚能盘的组装方法，其特征在于：所述卡接槽(401)设有朝向于卡接槽(401)长度方向的第二过渡面(304)，所述第二过渡面(304)的一端高于第二过渡面(304)的另一端，旋转炉耳(4)或下层盘(2)，使紧固部(302)与第二过渡面(304)经由间隙配合变为紧密配合。5.根据权利要求1所述的一种聚能盘的组装方法，其特征在于：所述下层盘(2)设有卡接口(203)，所述卡接口(203)为通孔，所述安装部(301)至少部分和紧固部(302)至少部分设于所述卡接口(203)内，所述紧固部(302)与所述卡接口(203)的一端相接，所述安装部(301)与所述卡接口(203)的另一端之间具有容纳炉耳(4)底端穿过的间距，先将炉耳(4)底端插入并穿过卡接口(203)后再旋转炉耳(4)或下层盘(2)。6.根据权利要求5所述的一种聚能盘的组装方法，其特征在于：所述卡接槽(401)的上沿长度大于卡接槽(401)的下沿长度，所述卡接口(203)容许卡接槽(401)下沿通过且阻止卡接槽(401)上沿通过，先将炉耳(4)底端插入并穿过卡接口(203)，使卡接槽(401)上沿抵接卡接口(203)，再旋转炉耳(4)或下层盘(2)。7.根据权利要求1所述的一种聚能盘的组装方法，其特征在于：在旋转炉耳(4)或下层盘(2)使卡接槽(401)与紧固部(302)紧密配合后，对炉耳(4)与下层盘(2)的相对位置进行限位。8.根据权利要求7所述的一种聚能盘的组装方法，其特征在于：所述对炉耳(4)与下层盘(2)的相对位置进行限位的方法为，设置至少一个限位件(5)连接所述下层盘(2)，使限位件(5)侧部抵接所述炉耳(4)底端侧部。9.根据权利要求8所述的一种聚能盘的组装方法，其特征在于：所述限位件(5)连接所述下层盘(2)的方法为，设置至少一个紧固件(6)，将紧固件(6)穿过所述限位件(5)后与下层盘(2)可拆卸固定连接。10.根据权利要求8所述的一种聚能盘的组装方法，其特征在于：所述下层盘(2)底部设有中空台座(201)，所述中空台座(201)内壁与炉耳(4)底部之间形成容纳限位件(5)的限位腔(202)，将限位件(5)卡入限位腔(202)，使限位件(5)一侧部抵接所述炉耳(4)底端侧部，使限位件(5)另一侧部抵接中空台座(20
