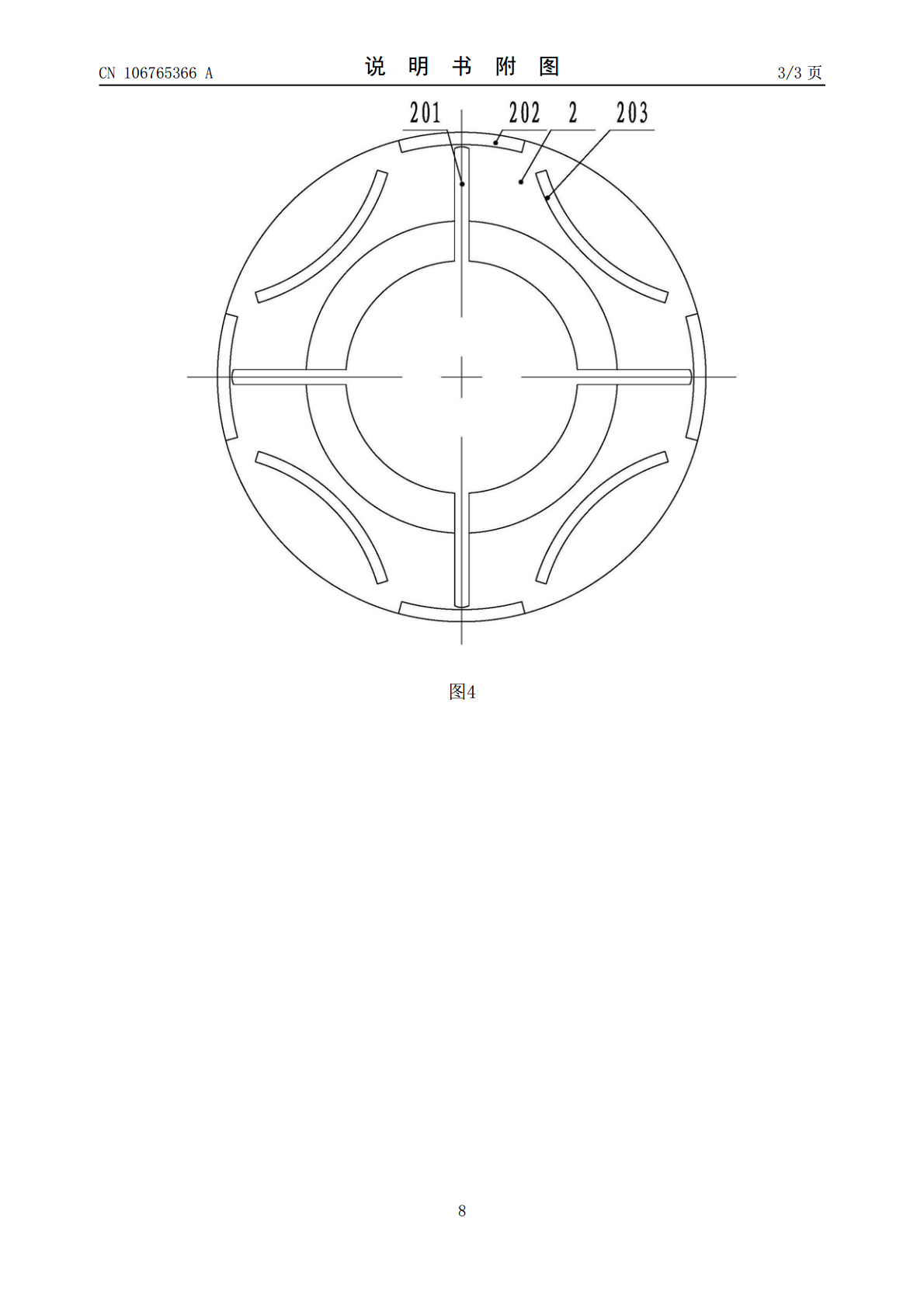

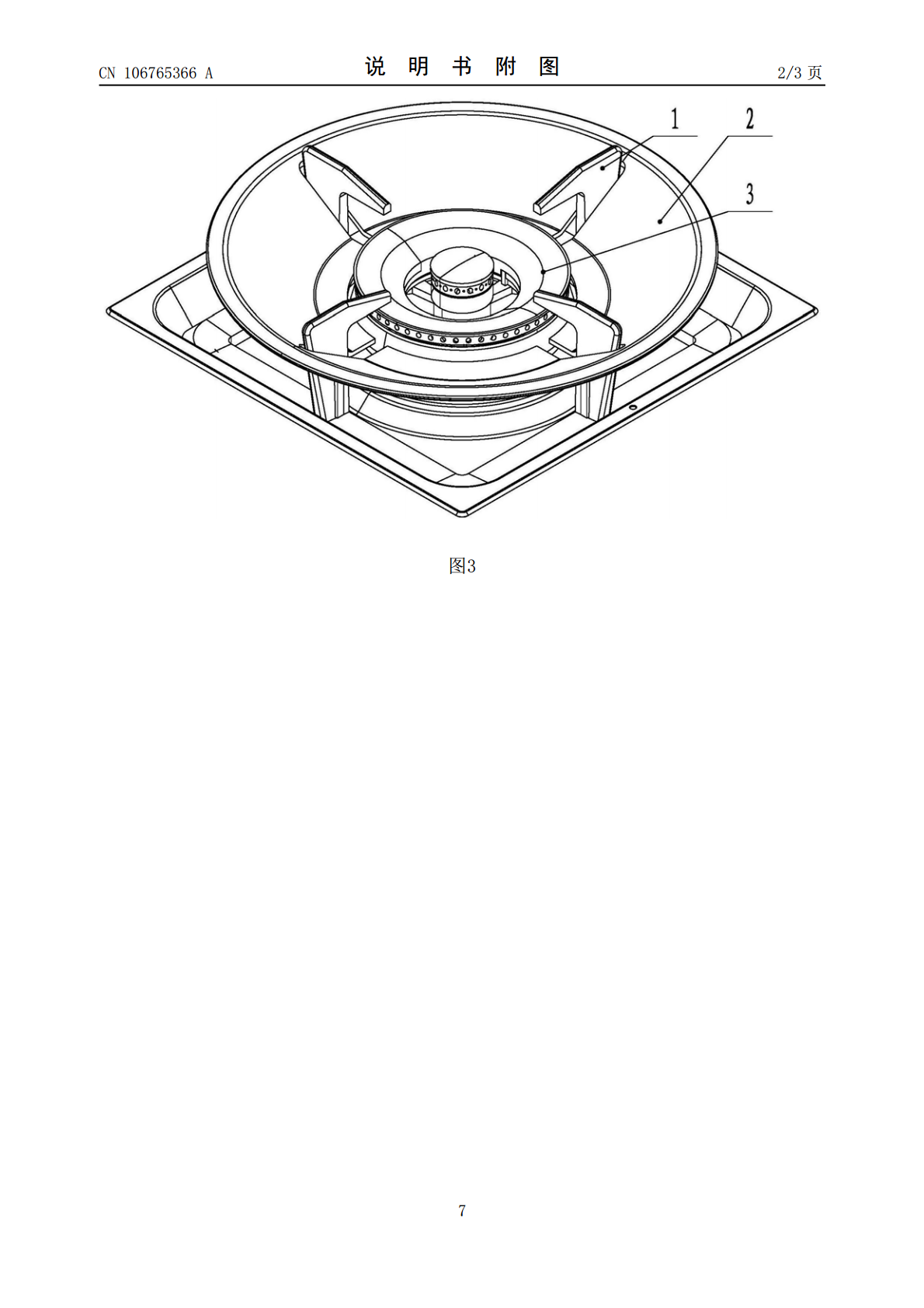

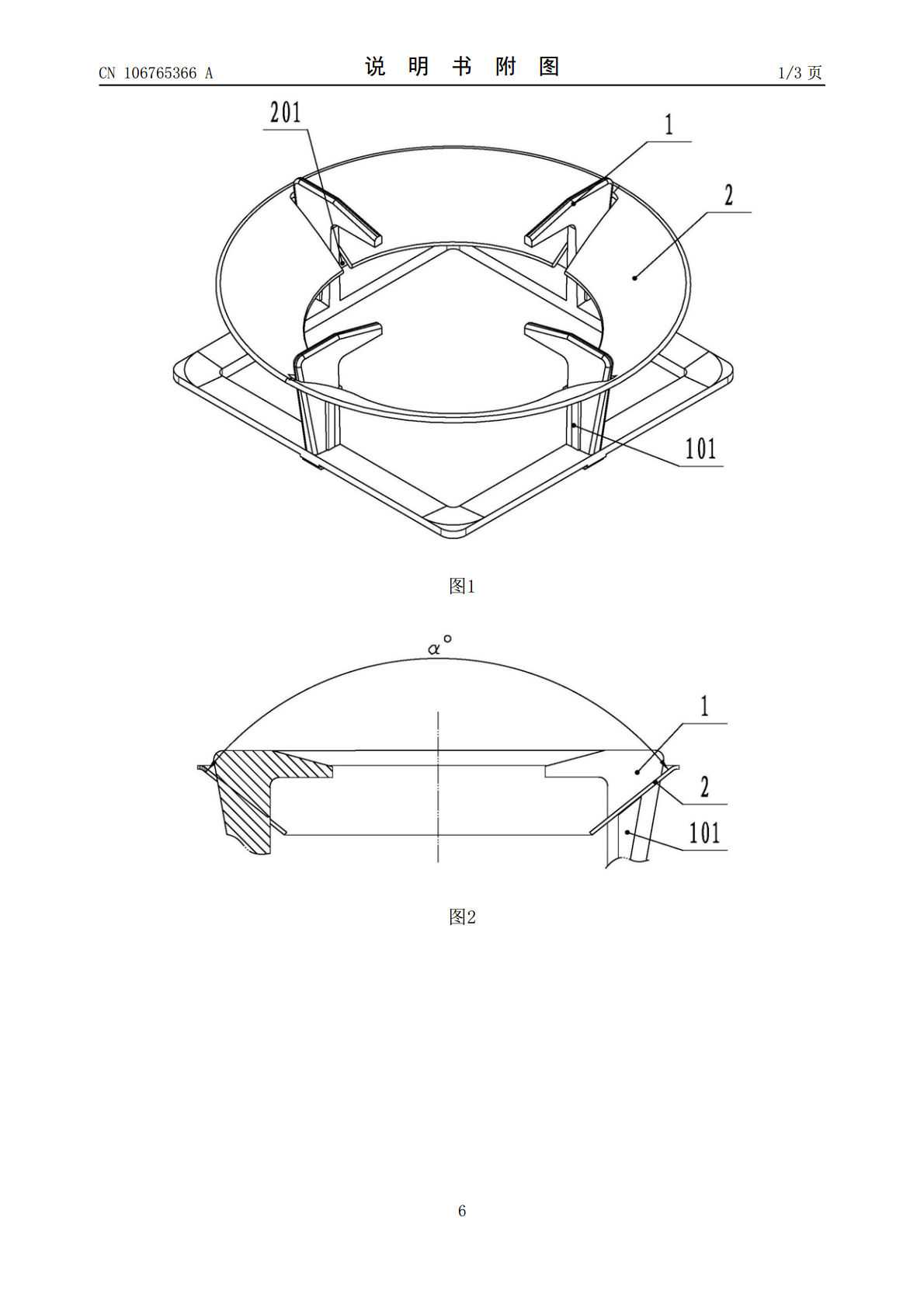

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106765366A(43)申请公布日2017.05.31(21)申请号201611269220.X(22)申请日2016.12.31(71)申请人浙江帅丰电器有限公司地址312400浙江省绍兴市嵊州经济开发区普田大道157号(72)发明人邵于佶(74)专利代理机构浙江翔隆专利事务所(普通合伙)33206代理人王晓燕戴晓翔(51)Int.Cl.F24C15/10(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种聚能炉架盘(57)摘要一种聚能炉架盘，涉及一种炉架。目前，使用聚能罩后，面板温度过高，有可能损坏面板，且聚能罩形状复杂，容易积油，清洗麻烦。本发明包括炉架、与炉架可拆卸式连接的聚能盘；炉架包括底圈、竖向设于底圈上的多个支撑脚；其特征在于：聚能盘呈圆盘状，其上开设能与炉头相配的圆孔及能与炉架相配的多个插槽，圆孔设于炉头中部，多个插槽呈辐射状设置；支撑脚的侧面设有外凸的限位部，聚能盘插入支撑脚直至限位部与聚能盘相抵，聚能盘悬空设置在炉架上，聚能盘的底部高于炉架底部。本技术方案的聚能盘底部离开炉架底部，避免面板温度过高，出现损坏；聚能盘直接插在炉架上，装配方便结构简单，由于没有死角，方便清洗。CN106765366ACN106765366A权利要求书1/1页1.一种聚能炉架盘，包括炉架(1)、与炉架(1)可拆卸式连接的聚能盘(2)；所述的炉架(1)包括底圈、竖向设于底圈上的多个支撑脚；其特征在于：所述的聚能盘(2)呈圆盘状，其上开设能与炉头(3)相配的圆孔及能与炉架(1)相配的多个插槽(201)，所述的圆孔设于炉头(3)中部，多个插槽(201)呈辐射状设置；所述的支撑脚的侧面设有外凸的限位部(101)，所述的聚能盘(2)插入支撑脚直至限位部(101)与聚能盘(2)相抵，聚能盘(2)悬空设置在炉架(1)上，聚能盘(2)的底部高于炉架(1)底部。2.根据权利要求1所述的一种聚能炉架盘，其特征在于：所述的插槽(201)与圆孔相连。3.根据权利要求2所述的一种聚能炉架盘，其特征在于：所述的支撑脚的限位部(101)的顶面为与聚能盘(2)侧部相配的斜面；聚能盘(2)插入支撑脚后，聚能盘(2)的顶面低于炉架(1)或与炉架(1)相平。4.根据权利要求1所述的一种聚能炉架盘，其特征在于：所述聚能盘(2)的直径大于与其相配炉架(1)的对应尺寸，聚能盘(2)的圆孔尺寸大于炉头(3)，聚能盘(2)插入炉架(1)并通过炉架(1)定位。5.根据权利要求1-4任一权利要求所述的一种聚能炉架盘，其特征在于：所述的聚能盘(2)包括底部及侧部，所述的聚能盘(2)侧部的内表面为上大下小的锥面，所述的聚能盘(2)底部呈圆环状。6.根据权利要求5所述的一种聚能炉架盘，其特征在于：插槽(201)外端的聚能盘(2)上设有第一加强筋(202)，所述的第一加强筋(202)设于聚能盘(2)侧部外表面。7.根据权利要求6所述的一种聚能炉架盘，其特征在于：所述的聚能盘(2)顶部外翻形成翻边，所述的第一加强筋(202)与聚能盘(2)翻边相接。8.根据权利要求7所述的一种聚能炉架盘，其特征在于：相邻插槽(201)之间的聚能盘(2)侧部外表面设有第二加强筋(203)，所述的第二加强筋(203)为弧形加强筋，弧形加强筋开口向上。9.根据权利要求5所述的一种聚能炉架盘，其特征在于：所述的聚能盘(2)的侧部锥角为α，其中，90°≤α≤120°。10.根据权利要求5所述的一种聚能炉架盘，其特征在于：所述的聚能盘(2)为一体式铸铁件。2CN106765366A说明书1/3页一种聚能炉架盘技术领域[0001]本发明涉及一种炉架，尤其指一种聚能炉架盘。背景技术[0002]因为集成灶具有吸烟强劲下排的优势，所以是现代厨房改造的必然产物，由于集成灶是侧吸下排式，其会使炉灶的火苗往吸烟口方向倾倒，致使燃烧的热效率减低，难以解决热效率与吸烟效果之间的矛盾，为解决上述问题，采用的聚能罩，但使用聚能罩后，面板温度过高，有可能损坏面板，且聚能罩形状复杂，容易积油，清洗麻烦。发明内容[0003]本发明要解决的技术问题和提出的技术任务是对现有技术方案进行完善与改进，提供一种聚能炉架盘，以达到聚能及不损坏面板的目的。为此，本发明采取以下技术方案。[0004]一种聚能炉架盘，包括炉架、与炉架可拆卸式连接的聚能盘；所述的炉架包括底圈、竖向设于底圈上的多个支撑脚；其特征在于：所述的聚能盘呈圆盘状，其上开设能与炉头相配的圆孔及能与炉架相配的多个插槽，所述的圆孔设于炉头中部，多个插槽呈辐射状设置；所述的支撑脚的侧面设有外凸的限位部，所述的聚能盘插入支撑脚直至限位部与聚能盘相抵，聚能盘悬空设置在炉架上，聚能盘的底部高于炉架底部。聚能盘的
