一种冶炼炉渣余热循环的装置系统及方法.pdf
2023-06-15
10金币
387KB
10页
努力****冰心
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种冶炼炉渣余热循环的装置系统及方法.pdf

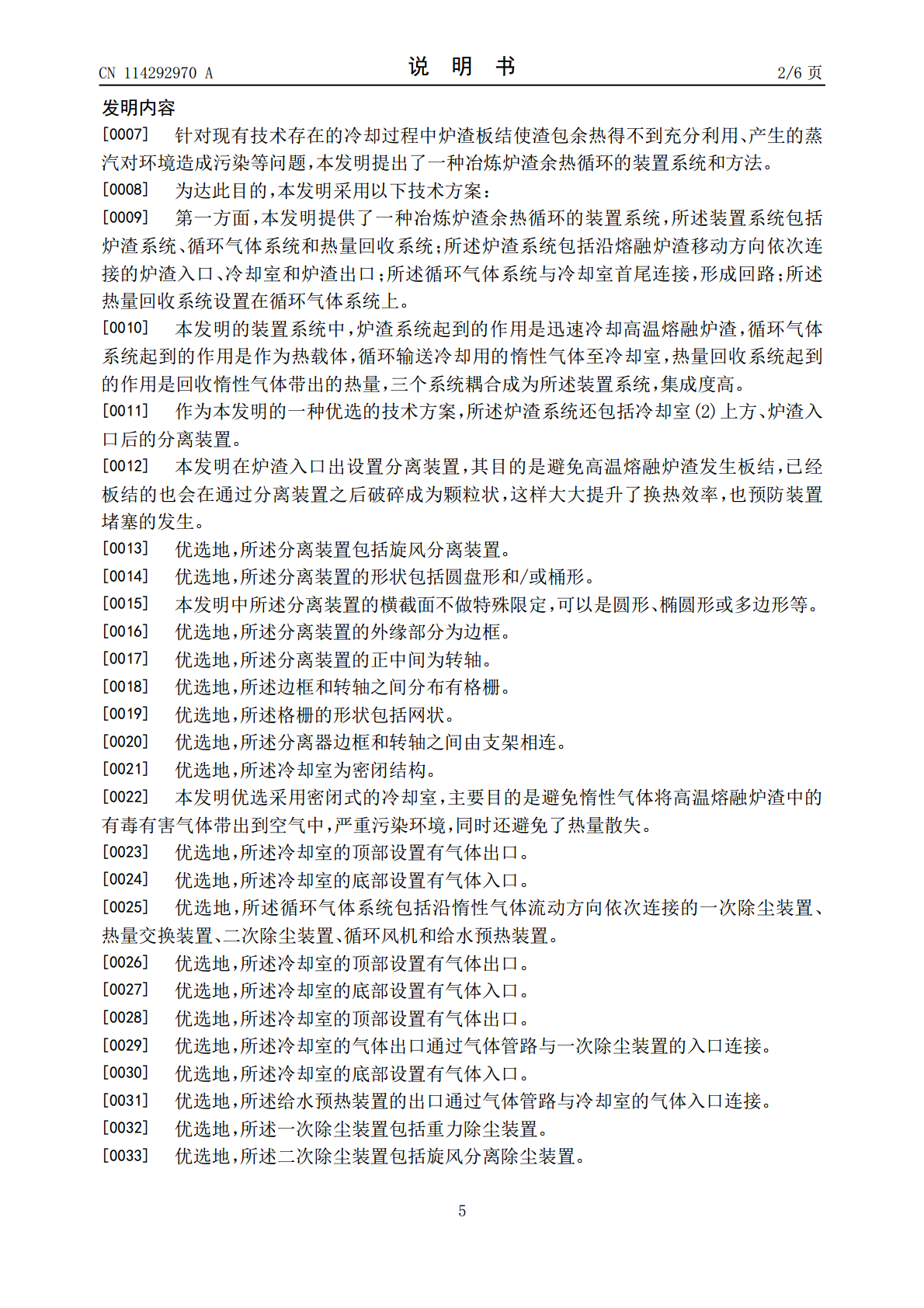

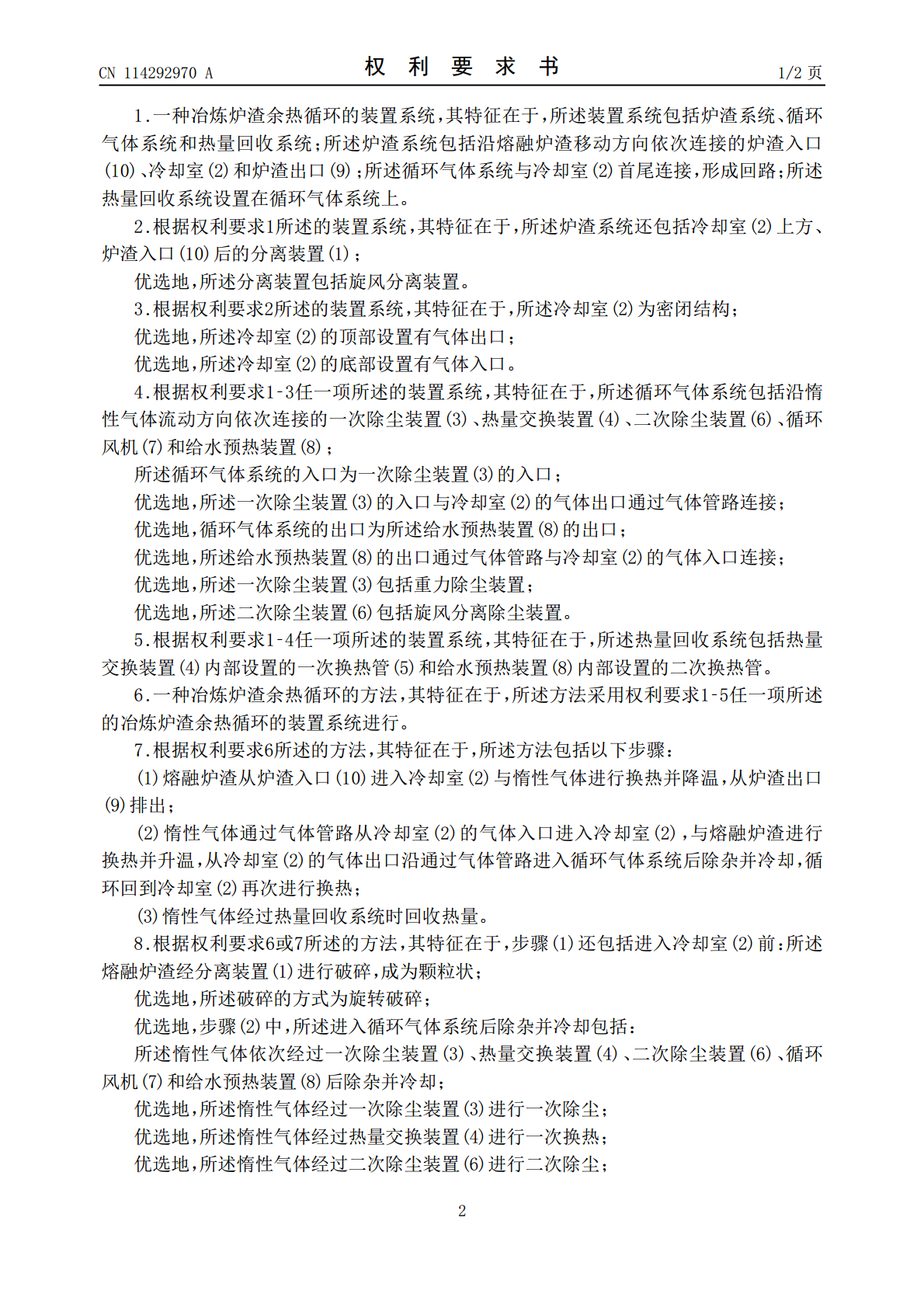

本发明提供了一种冶炼炉渣余热循环的装置系统和方法，所述装置系统包括炉渣系统、循环气体系统和热量回收系统；所述炉渣系统包括沿熔融炉渣移动方向依次连接的炉渣入口(10)、冷却室(2)和炉渣出口(9)；所述循环气体系统与冷却室(2)首尾连接，形成回路；所述热量回收系统设置在循环气体系统上；所述方法通过采用惰性气体与熔融炉渣进行热量交换，再对高温惰性气体进行除杂和热量回收后继续回用至冷却室(2)，形成回路；所述装置系统通过采用密闭冷却室避免了炉渣产生的有害废气排空，且通过加装分离装置，避免炉渣板结，充分利用了热量
2023-06-15
10
387KB
一种利用高炉渣余热的富氢冶炼系统及方法.pdf
本发明提供了一种利用高炉渣余热的富氢冶炼系统和方法，该富氢冶炼系统包括用于将高温炉渣和煤粉混合粒化的高温炉渣粒化单元，用于将粒化后煤粉与水发生气化反应生成高温富氢煤气的冷却单元，对生成高温富氢煤气脱水处理的气体处理单元，以及高炉富氢冶炼单元；所述冷却单元与高温炉渣粒化单元相连通，冷却单元上设有喷水管，所述高温炉渣粒化单元上部设有还原气体出口，所述气体处理单元与该还原气体出口相连，气体处理单元的出气口与高炉富氢冶炼单元相连。该发明通过高温炉渣的显热为煤气化提供热源，生产洁净的富氢还原气体，并将该气体作为高炉
2023-06-15
10
357KB
液态炉渣余热回收装置和利用该装置回收炉渣余热的方法.pdf
本发明公开了液态炉渣余热回收装置和回收炉渣余热的方法，其中液态炉渣余热回收装置包括过热蒸汽发生器、蒸发器、破碎机、保温炉渣运输器和炉渣运送装置，破碎机位于蒸发器上方且两者连通，蒸发器与过热蒸汽发生器之间通形成循环蒸汽循环，过热蒸汽发生器上游有蒸汽加压装置和换热器，过热蒸汽发生器下游有换热器，过热蒸汽发生器内有液态炉渣，蒸汽由下至上进入过热蒸汽发生器内换热，保温炉渣运输器运输固态炉渣至破碎机，蒸发器顶部设置喷水装置，炉渣运送装置位于蒸发器下方。本发明的液态炉渣余热回收装置能够有效回收高炉炉渣的热量，并所得的
2023-06-20
10
1.1MB
炉渣余热回收系统和炉渣余热回收方法.pdf
本发明公开了一种炉渣余热回收系统，从左至右依次包括：混渣装置；主传送装置；集料斗，该集料斗配有破碎装置；冷却装置，该冷却装置上设有推料装置，该推料装置左端为进料端、右端为出料端，同时，该冷却装置位于一保温室内部，该保温室的顶部从左至右的依次设有至少2个余热回收口；冷渣收集装置；以及，该主传送装置左部和该混渣装置相配；该集料斗位于该主传送装置的右端下方；该集料斗位于该进料端上方；该冷渣收集装置位于该出料端的下方。本发明的优点是：处理高温炉渣较为彻底，且余热回收效率较高。本发明还公开了一种炉渣余热回收方法。
2023-06-19
10
388KB
一种高温炉渣余热回收系统及方法.pdf
本发明涉及一种高温炉渣余热回收系统，包括渣水换热罐、水箱、高压给水单元、低压给水单元、回水单元及集汽箱；渣水换热罐的顶部设高温渣入口，底部设冷却渣出口；高压给水单元由高压给水泵、高压给水管、高压环形进水管及高压水雾喷管组成，低压给水单元由低压给水泵、低压给水管、低压环形进水管及低压水喷淋管组成，回水单元由回水泵及回水管道组成，渣水换热罐的顶部一侧设蒸汽接管，通过蒸汽管道连接集汽箱。本发明通过向多个渣水换热罐内轮流加入高温炉渣，实现蒸汽的连续稳定生产；采用低压水喷淋与高压水喷雾相结合的方式，使输出蒸汽的流量
2023-06-15
10
486KB
