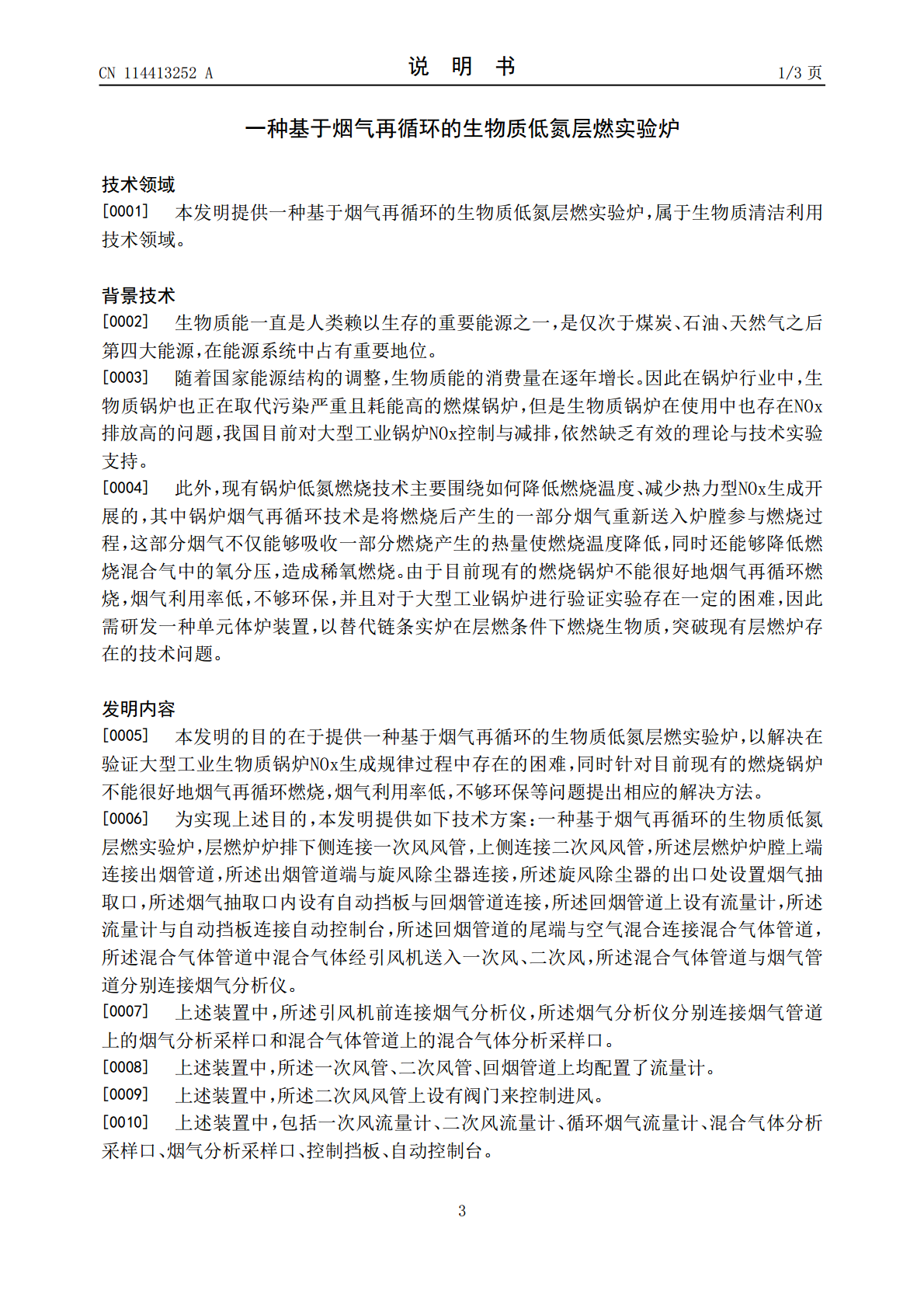

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114413252A(43)申请公布日2022.04.29(21)申请号202111180776.2(22)申请日2021.10.11(71)申请人青岛理工大学地址266520山东省青岛市黄岛区薛家岛街道嘉陵江路777号申请人天津大学(72)发明人罗思义孙慧萍左宗良马金双郭健翔程占军栾鹏鹏(51)Int.Cl.F23B60/00(2006.01)F23B60/02(2006.01)F23B80/02(2006.01)F23L1/02(2006.01)F23L9/00(2006.01)F23N5/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种基于烟气再循环的生物质低氮层燃实验炉(57)摘要本发明公开了一种基于烟气再循环的生物质低氮层燃实验炉。该装置的烟气抽取口设置于旋风除尘器的出口处，所述烟气抽取口内设有自动挡板与回烟管道连接，所述回烟管道上设有流量计，所述流量计与自动挡板连接自动控制台，所述回烟管道同空气在引风机前进行混合后送入一次风、二次风，所述一次风风管、二次风风管上均配置流量计，所述二次风风管上设有阀门，所述引风机前连接烟气分析仪，所述烟气分析仪分别连接混合气体管道与烟气管道。本发明很好的控制了烟气回流率，实现烟气的循环利用，进一步提高了除尘效率，降低了热力型NOx的排放，实现更加节能环保；另外，该层燃实验炉很好的模拟了链条实炉的反应条件，可以在某一时刻还原整个链条锅炉NOx的总体相应规律，这也为实际锅炉低NOx燃烧运行提供理论依据。CN114413252ACN114413252A权利要求书1/1页1.一种基于烟气再循环的生物质低氮层燃实验炉，其特征在于：层燃炉炉排下侧连接一次风风管，上侧连接二次风风管，所述层燃炉炉膛上端连接出烟管道，所述出烟管道端与旋风除尘器连接，所述旋风除尘器的出口处设置烟气抽取口，所述烟气抽取口内设有自动挡版与回烟管道连接，所述回烟管道上设有流量计，所述流量计与自动挡板连接自动控制台，所述回烟管道的尾端与空气混合连接混合气体管道，所述混合气体管道中混合气体经引风机送入一次风、二次风，所述混合气体管道与烟气管道分别连接烟气分析仪。2.根据权利要求书1所述当一次风、二次风风管同时进行烟气再循环时，自动控制台将回烟管道的烟气回流率控制为25%。3.根据权利要求书1所述当只有一次风风管进行烟气再循环时，自动控制台将回烟管道的烟气回流率控制为20%。4.根据权利要求书1所述基于烟气再循环的生物质低氮层燃实验炉，其特征在于所述引风机前连接烟气分析仪，所述烟气分析仪分别检测烟气管道上的烟气和混合气体管道上的混合气体。5.根据权利要求1所述二次风风管上设有阀门来控制进风。6.根据权利要求书1所述一次风管、二次风管上均配置了流量计。7.根据权利要求4所述烟气分析采样口位于出烟管道上，旋风除尘器之前，所述混合气体分析采样口位于混合气体管道上，引风机之前。2CN114413252A说明书1/3页一种基于烟气再循环的生物质低氮层燃实验炉技术领域[0001]本发明提供一种基于烟气再循环的生物质低氮层燃实验炉，属于生物质清洁利用技术领域。背景技术[0002]生物质能一直是人类赖以生存的重要能源之一，是仅次于煤炭、石油、天然气之后第四大能源，在能源系统中占有重要地位。[0003]随着国家能源结构的调整，生物质能的消费量在逐年增长。因此在锅炉行业中，生物质锅炉也正在取代污染严重且耗能高的燃煤锅炉，但是生物质锅炉在使用中也存在NOx排放高的问题，我国目前对大型工业锅炉NOx控制与减排，依然缺乏有效的理论与技术实验支持。[0004]此外，现有锅炉低氮燃烧技术主要围绕如何降低燃烧温度、减少热力型NOx生成开展的，其中锅炉烟气再循环技术是将燃烧后产生的一部分烟气重新送入炉膛参与燃烧过程，这部分烟气不仅能够吸收一部分燃烧产生的热量使燃烧温度降低，同时还能够降低燃烧混合气中的氧分压，造成稀氧燃烧。由于目前现有的燃烧锅炉不能很好地烟气再循环燃烧，烟气利用率低，不够环保，并且对于大型工业锅炉进行验证实验存在一定的困难，因此需研发一种单元体炉装置，以替代链条实炉在层燃条件下燃烧生物质，突破现有层燃炉存在的技术问题。发明内容[0005]本发明的目的在于提供一种基于烟气再循环的生物质低氮层燃实验炉，以解决在验证大型工业生物质锅炉NOx生成规律过程中存在的困难，同时针对目前现有的燃烧锅炉不能很好地烟气再循环燃烧，烟气利用率低，不够环保等问题提出相应的解决方法。[0006]为实现上述目的，本发明提供如下技术方案：一种基于烟气再循环的生物质低氮层燃实验炉，层燃炉炉排下侧连接一次风风管，上侧连接二次风风管，所述层燃炉炉膛上端连接出烟管道，所述出烟管道端与
