一种用于印染厂的热回收与蒸汽制备系统及工作方法.pdf

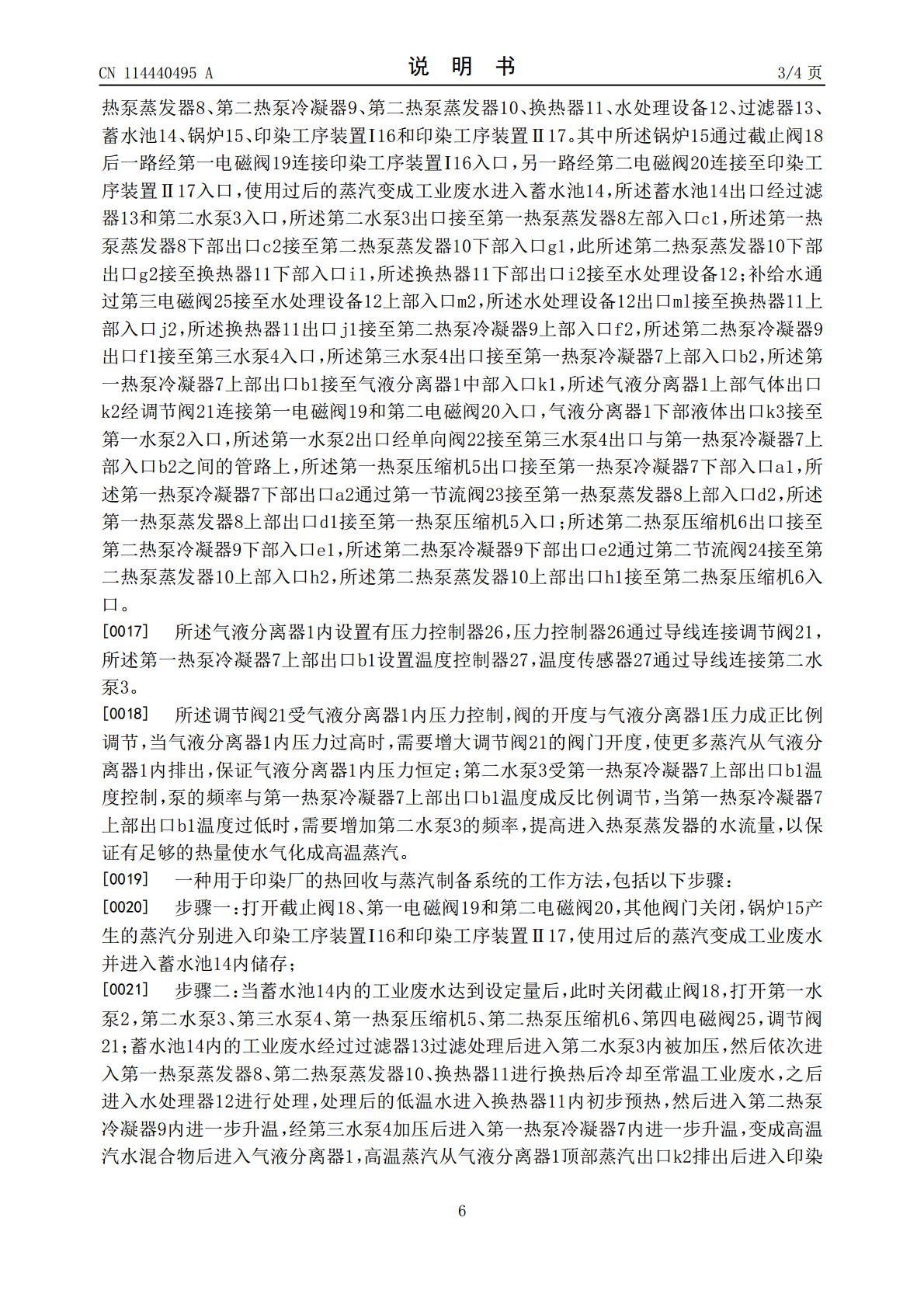

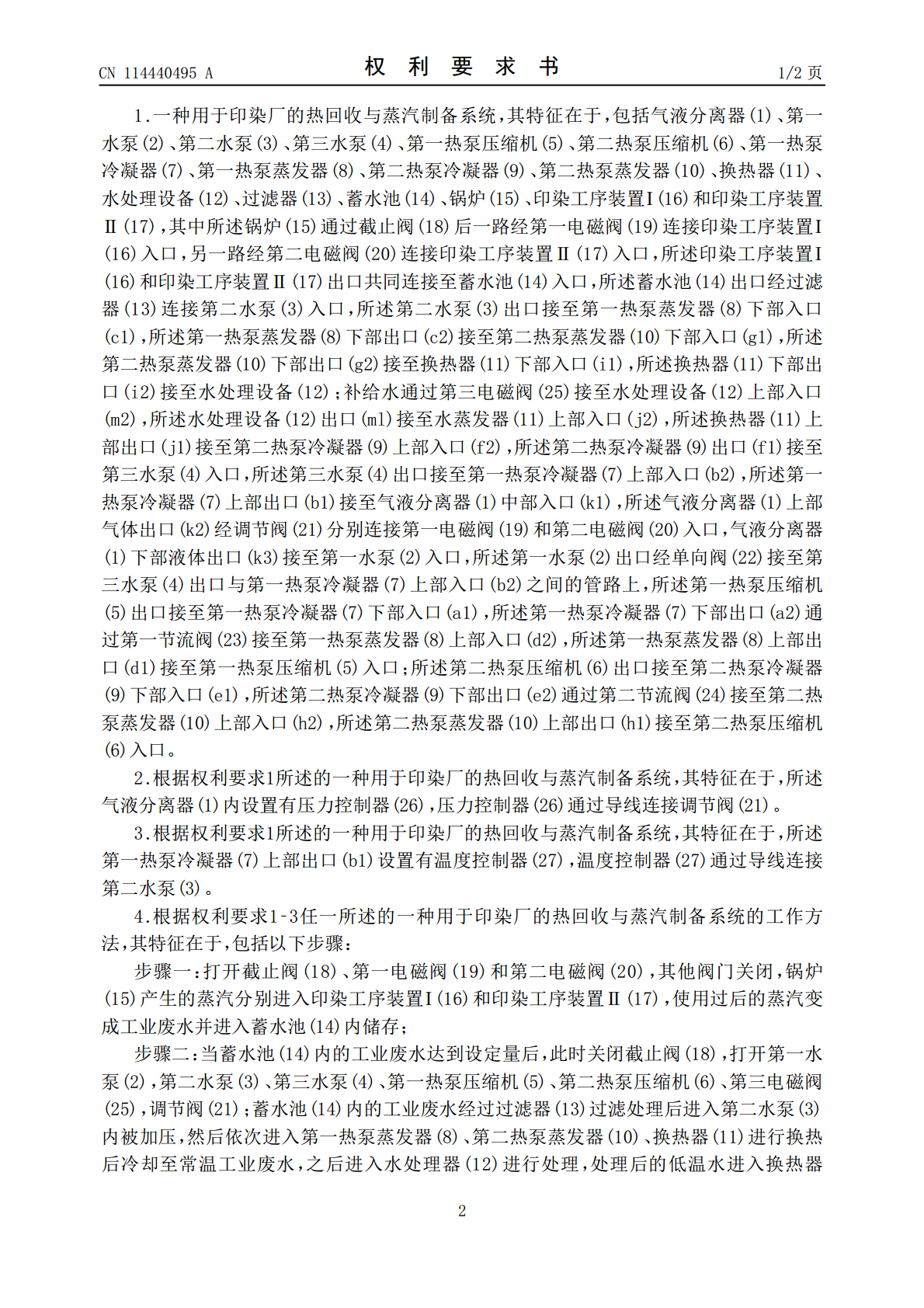

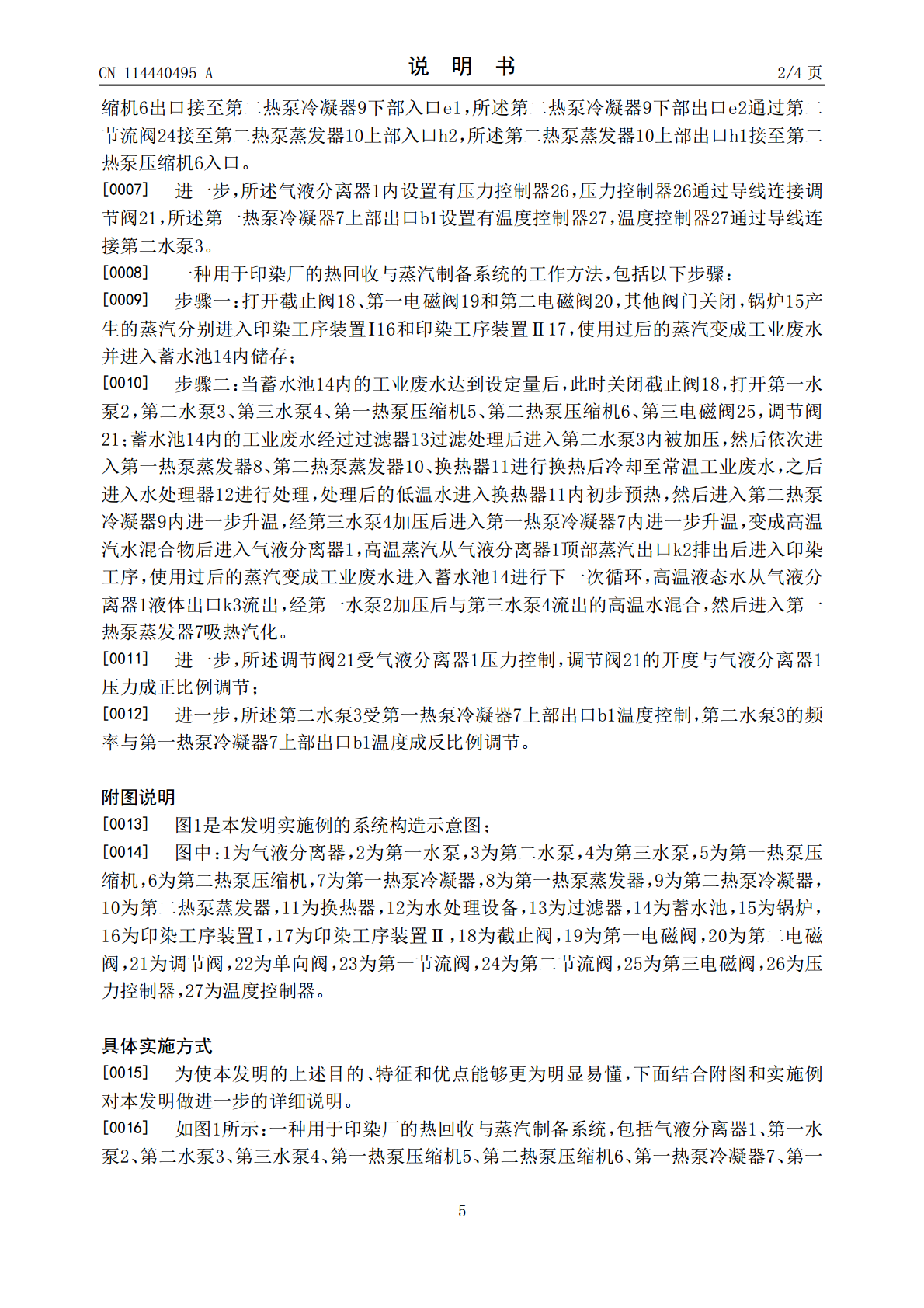

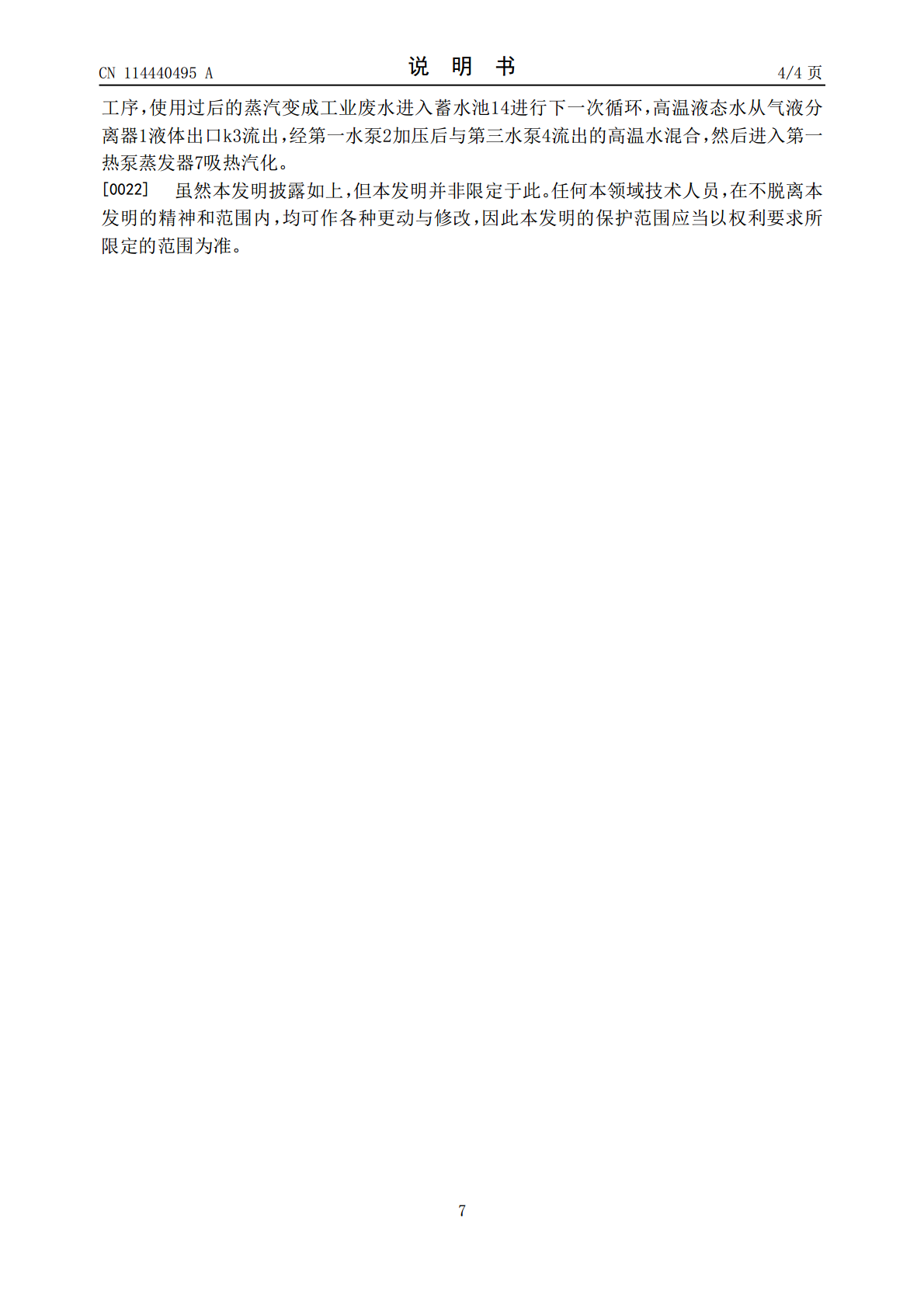

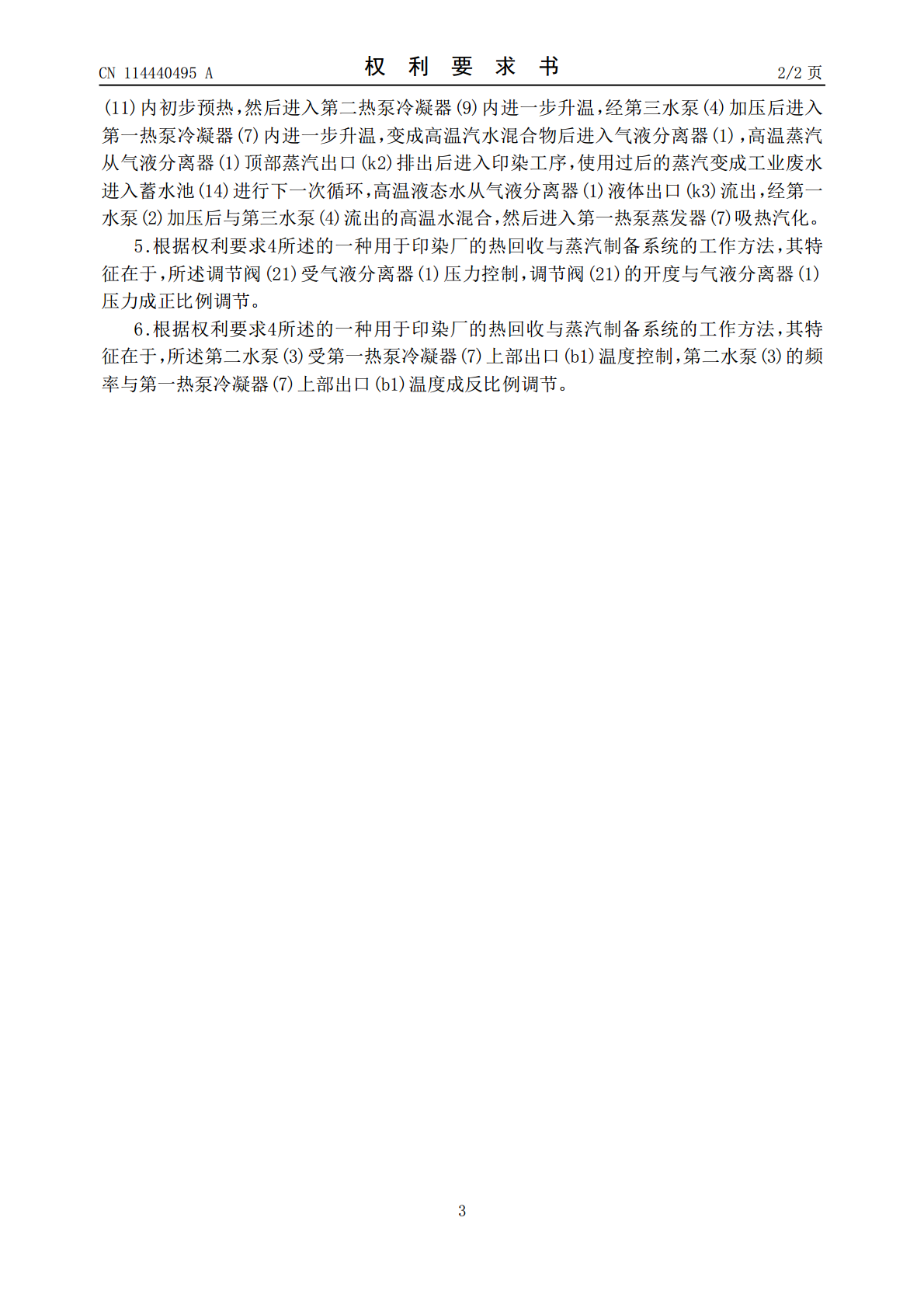

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114440495A(43)申请公布日2022.05.06(21)申请号202111560526.1D06B23/20(2006.01)(22)申请日2021.12.20D06B23/22(2006.01)(71)申请人苏州翔云节能科技有限公司地址215000江苏省苏州市苏州工业园区仁爱路99号C409(72)发明人沈九兵曹俊杰(74)专利代理机构南京经纬专利商标代理有限公司32200专利代理师楼然(51)Int.Cl.F25B30/06(2006.01)F25B41/24(2021.01)F25B41/20(2021.01)F25B43/00(2006.01)F22B1/16(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种用于印染厂的热回收与蒸汽制备系统及工作方法(57)摘要一种用于印染厂的热回收与蒸汽制备系统，包括气液分离器、水泵、热泵系统、换热器、水处理设备、过滤器、蓄水池、锅炉、印染工序装置Ⅰ和印染工序装置Ⅱ。锅炉出口连接至印染工序装置入口，印染工序装置出口依次经蓄水池、过滤器连接第二水泵入口，第二水泵出口依次经第一热泵蒸发器、第二热泵蒸发器和换热器连接水处理设备入口，水处理设备出口依次经换热器、第二热泵冷凝器、第三水泵连接第一冷凝器入口，第一冷凝器出口连接气液分离器入口。本发明利用热泵技术回收印染工序装置废水的热量，用于加热处理后的低温水，同时气液分离器中的水流出与加热后的水混合进入冷凝器内加热成高温汽水混合物，不断产生蒸汽供印染工序使用，降低了生产成本。CN114440495ACN114440495A权利要求书1/2页1.一种用于印染厂的热回收与蒸汽制备系统，其特征在于，包括气液分离器(1)、第一水泵(2)、第二水泵(3)、第三水泵(4)、第一热泵压缩机(5)、第二热泵压缩机(6)、第一热泵冷凝器(7)、第一热泵蒸发器(8)、第二热泵冷凝器(9)、第二热泵蒸发器(10)、换热器(11)、水处理设备(12)、过滤器(13)、蓄水池(14)、锅炉(15)、印染工序装置Ⅰ(16)和印染工序装置Ⅱ(17)，其中所述锅炉(15)通过截止阀(18)后一路经第一电磁阀(19)连接印染工序装置Ⅰ(16)入口，另一路经第二电磁阀(20)连接印染工序装置Ⅱ(17)入口，所述印染工序装置Ⅰ(16)和印染工序装置Ⅱ(17)出口共同连接至蓄水池(14)入口，所述蓄水池(14)出口经过滤器(13)连接第二水泵(3)入口，所述第二水泵(3)出口接至第一热泵蒸发器(8)下部入口(c1)，所述第一热泵蒸发器(8)下部出口(c2)接至第二热泵蒸发器(10)下部入口(g1)，所述第二热泵蒸发器(10)下部出口(g2)接至换热器(11)下部入口(i1)，所述换热器(11)下部出口(i2)接至水处理设备(12)；补给水通过第三电磁阀(25)接至水处理设备(12)上部入口(m2)，所述水处理设备(12)出口(ml)接至水蒸发器(11)上部入口(j2)，所述换热器(11)上部出口(j1)接至第二热泵冷凝器(9)上部入口(f2)，所述第二热泵冷凝器(9)出口(f1)接至第三水泵(4)入口，所述第三水泵(4)出口接至第一热泵冷凝器(7)上部入口(b2)，所述第一热泵冷凝器(7)上部出口(b1)接至气液分离器(1)中部入口(k1)，所述气液分离器(1)上部气体出口(k2)经调节阀(21)分别连接第一电磁阀(19)和第二电磁阀(20)入口，气液分离器(1)下部液体出口(k3)接至第一水泵(2)入口，所述第一水泵(2)出口经单向阀(22)接至第三水泵(4)出口与第一热泵冷凝器(7)上部入口(b2)之间的管路上，所述第一热泵压缩机(5)出口接至第一热泵冷凝器(7)下部入口(a1)，所述第一热泵冷凝器(7)下部出口(a2)通过第一节流阀(23)接至第一热泵蒸发器(8)上部入口(d2)，所述第一热泵蒸发器(8)上部出口(d1)接至第一热泵压缩机(5)入口；所述第二热泵压缩机(6)出口接至第二热泵冷凝器(9)下部入口(e1)，所述第二热泵冷凝器(9)下部出口(e2)通过第二节流阀(24)接至第二热泵蒸发器(10)上部入口(h2)，所述第二热泵蒸发器(10)上部出口(h1)接至第二热泵压缩机(6)入口。2.根据权利要求1所述的一种用于印染厂的热回收与蒸汽制备系统，其特征在于，所述气液分离器(1)内设置有压力控制器(26)，压力控制器(26)通过导线连接调节阀(21)。3.根据权利要求1所述的一种用于印染厂的热回收与蒸汽制备系统，其特征在于，所述第一热泵冷凝器(7)上部出口(b1)设置有温度控制器(27)，温度控制器(27)通过导线连接第二水泵(3)。4.根据权利要求1‑3任一所述的一种用于印染厂
