水泥窑协同处置多形态废物的系统和方法.pdf

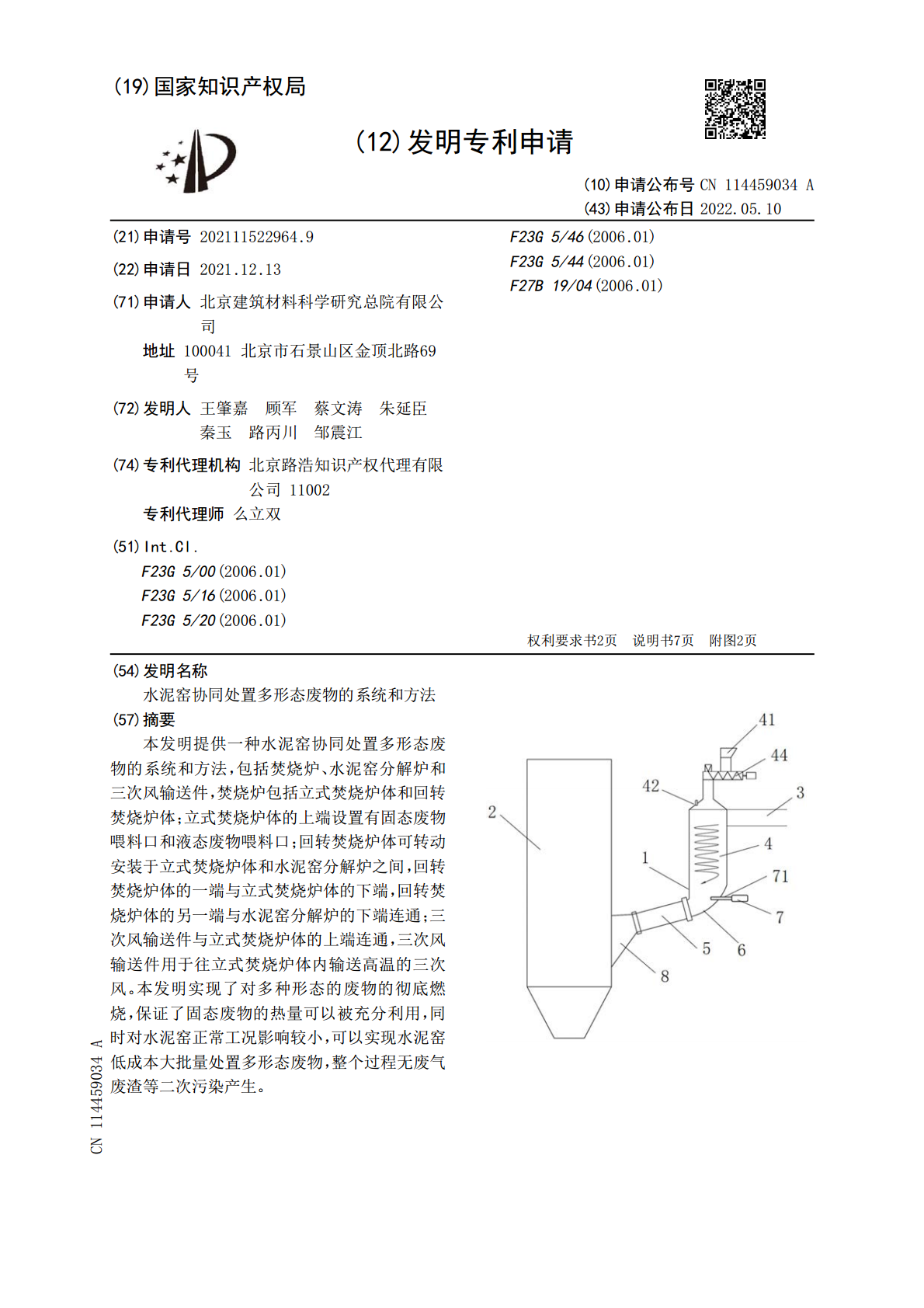

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114459034A(43)申请公布日2022.05.10(21)申请号202111522964.9F23G5/46(2006.01)(22)申请日2021.12.13F23G5/44(2006.01)F27B19/04(2006.01)(71)申请人北京建筑材料科学研究总院有限公司地址100041北京市石景山区金顶北路69号(72)发明人王肇嘉顾军蔡文涛朱延臣秦玉路丙川邹震江(74)专利代理机构北京路浩知识产权代理有限公司11002专利代理师么立双(51)Int.Cl.F23G5/00(2006.01)F23G5/16(2006.01)F23G5/20(2006.01)权利要求书2页说明书7页附图2页(54)发明名称水泥窑协同处置多形态废物的系统和方法(57)摘要本发明提供一种水泥窑协同处置多形态废物的系统和方法，包括焚烧炉、水泥窑分解炉和三次风输送件，焚烧炉包括立式焚烧炉体和回转焚烧炉体；立式焚烧炉体的上端设置有固态废物喂料口和液态废物喂料口；回转焚烧炉体可转动安装于立式焚烧炉体和水泥窑分解炉之间，回转焚烧炉体的一端与立式焚烧炉体的下端，回转焚烧炉体的另一端与水泥窑分解炉的下端连通；三次风输送件与立式焚烧炉体的上端连通，三次风输送件用于往立式焚烧炉体内输送高温的三次风。本发明实现了对多种形态的废物的彻底燃烧，保证了固态废物的热量可以被充分利用，同时对水泥窑正常工况影响较小，可以实现水泥窑低成本大批量处置多形态废物，整个过程无废气废渣等二次污染产生。CN114459034ACN114459034A权利要求书1/2页1.一种水泥窑协同处置多形态废物的系统，其特征在于，包括焚烧炉、水泥窑分解炉和三次风输送件，所述焚烧炉包括立式焚烧炉体和回转焚烧炉体；所述立式焚烧炉体的上端设置有固态废物喂料口和液态废物喂料口；所述回转焚烧炉体可转动安装于所述立式焚烧炉体和所述水泥窑分解炉之间，所述回转焚烧炉体的一端与所述立式焚烧炉体的下端，所述回转焚烧炉体的另一端与所述水泥窑分解炉的下端连通；所述三次风输送件与所述立式焚烧炉体的上端连通，所述三次风输送件用于往所述立式焚烧炉体内输送高温的三次风。2.根据权利要求1所述的水泥窑协同处置多形态废物的系统，其特征在于，所述立式焚烧炉体的上端设置有多个进气结构，多个所述进气结构分别与所述三次风输送件连通，多个所述进气结构用于使得进入所述立式焚烧炉体的三次风形成旋流风。3.根据权利要求2所述的水泥窑协同处置多形态废物的系统，其特征在于，所述立式焚烧炉体的上端设置有两个相互对称的所述进气结构，两个所述进气结构分别与所述三次风输送件连通。4.根据权利要求2所述的水泥窑协同处置多形态废物的系统，其特征在于，所述进气结构的一端与所述三次风输送件连通，所述进气结构的另一端与所述立式焚烧炉体的内壁面相切。5.根据权利要求1‑4任意一项所述的水泥窑协同处置多形态废物的系统，其特征在于，所述立式焚烧炉体还包括螺旋送料机，所述螺旋送料机固定安装在所述立式焚烧炉体和所述固态废物喂料口之间，所述螺旋送料机的入料口与所述固态废物喂料口连通，所述螺旋送料机的出料口与所述立式焚烧炉体连通。6.根据权利要求1‑4任意一项所述的水泥窑协同处置多形态废物的系统，其特征在于，所述焚烧炉还包括连接件，所述连接件的一端与所述立式焚烧炉体的下端连通，所述连接件的另一端与所述回转焚烧炉体的一端连通，所述连接件沿着所述立式焚烧炉体的下端到所述回转焚烧炉体的方向向下倾斜。7.根据权利要求1‑4任意一项所述的水泥窑协同处置多形态废物的系统，其特征在于，所述立式焚烧炉体与所述回转焚烧炉体的连接处设置有吹气组件，所述吹气组件用于向所述立式焚烧炉体的下端与所述回转焚烧炉体的连接处输出压缩空气。8.根据权利要求7所述的水泥窑协同处置多形态废物的系统，其特征在于，所述吹气组件包括至少一个空气炮，所述空气炮固定安装在所述立式焚烧炉体的下端的侧壁面上，所述空气炮的出气口位于所述立式焚烧炉体内，所述空气炮的出气口对着所述立式焚烧炉体与所述回转焚烧炉体的连接处。9.根据权利要求1‑4任意一项所述的水泥窑协同处置多形态废物的系统，其特征在于，所述水泥窑协同处置多形态废物的系统还包括残渣下料口，所述残渣下料口的一端与所述回转焚烧炉体连通，所述残渣下料口的另一端与所述水泥窑分解炉连通，所述残渣下料口的一端的直径小于所述残渣下料口的另一端的直径。10.一种水泥窑协同处置多形态废物的方法，其特征在于，包括：将固态废物经过预处理得到固体颗粒，然后将半固态废物与固体颗粒混合，得到混合物；2CN114459034A权利要求书2/2页将所述混合物送入立式焚烧炉体内，并同时将液态废物以雾化形式送入所述立式焚烧炉体内；将水泥窑的高温
