一种中频熔化炉炉膛侵蚀量的快速测定装置及方法.pdf

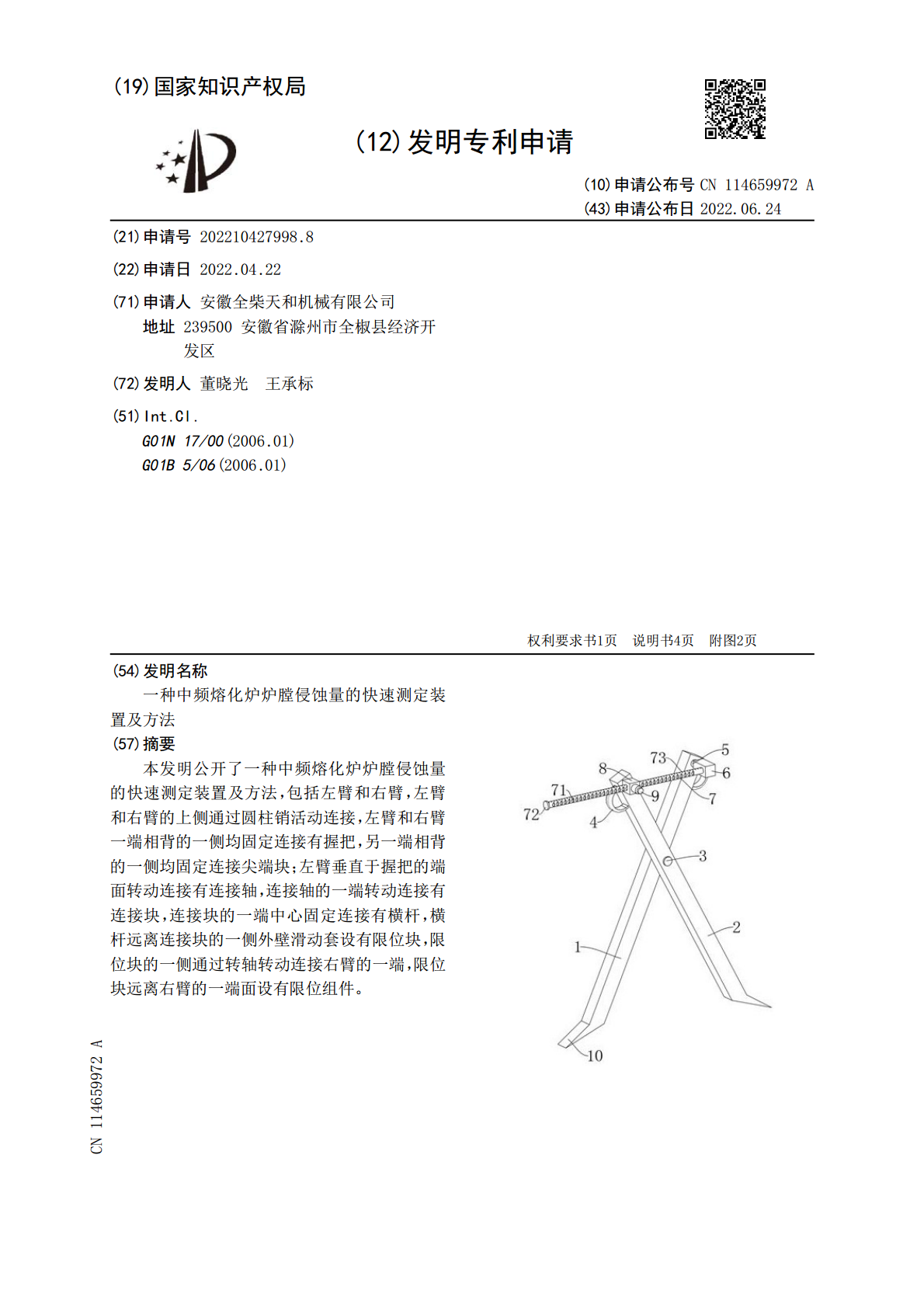

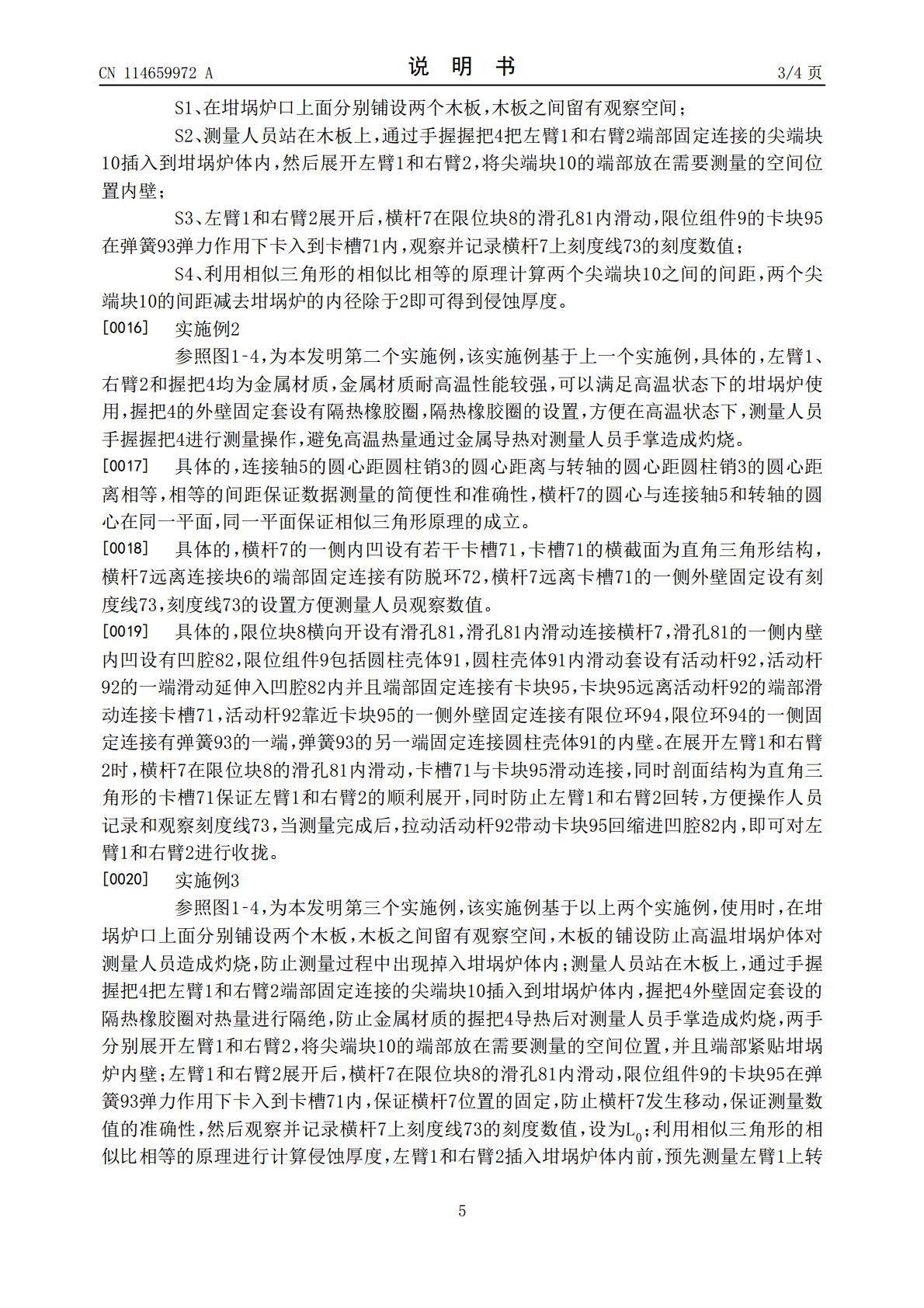

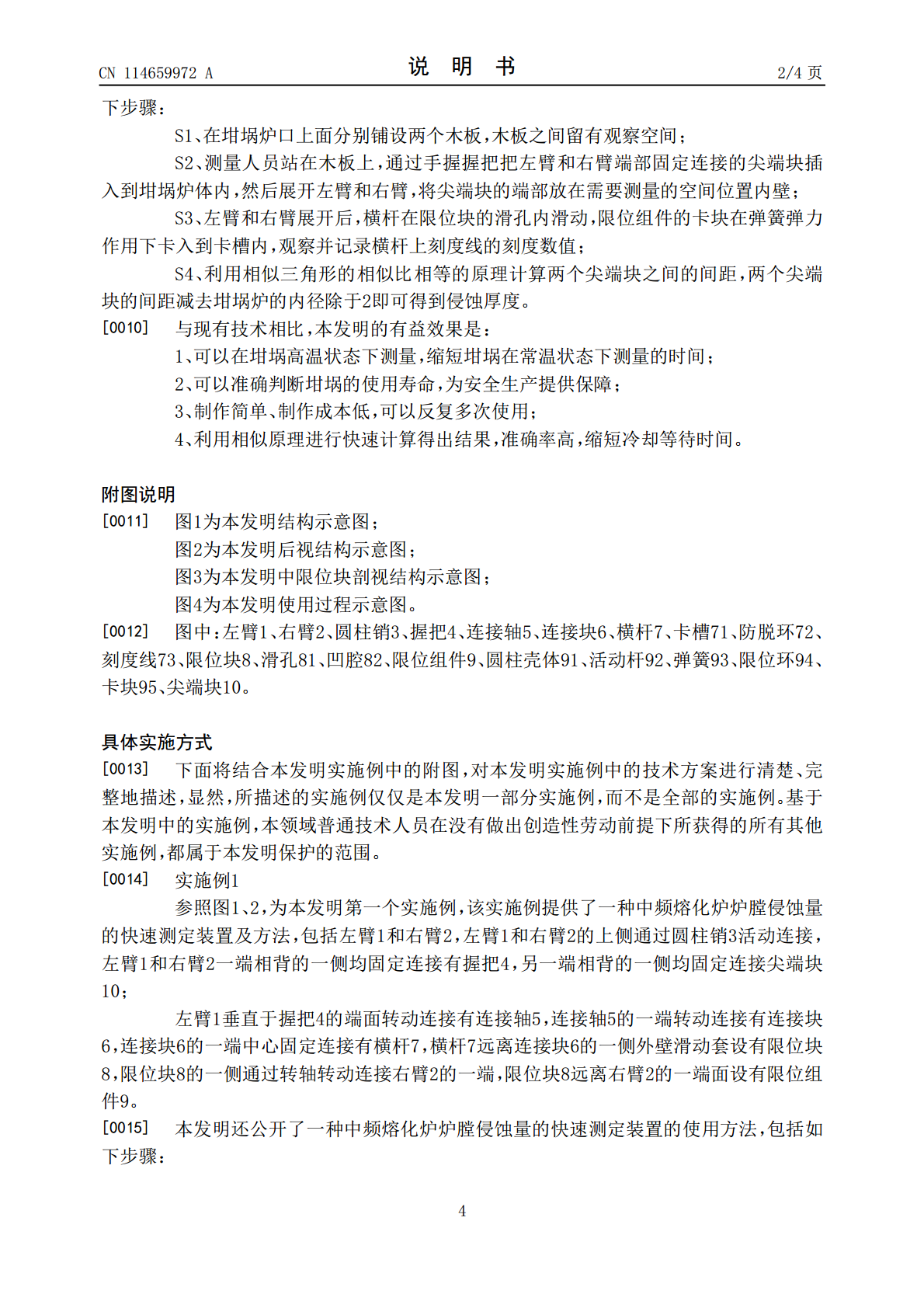

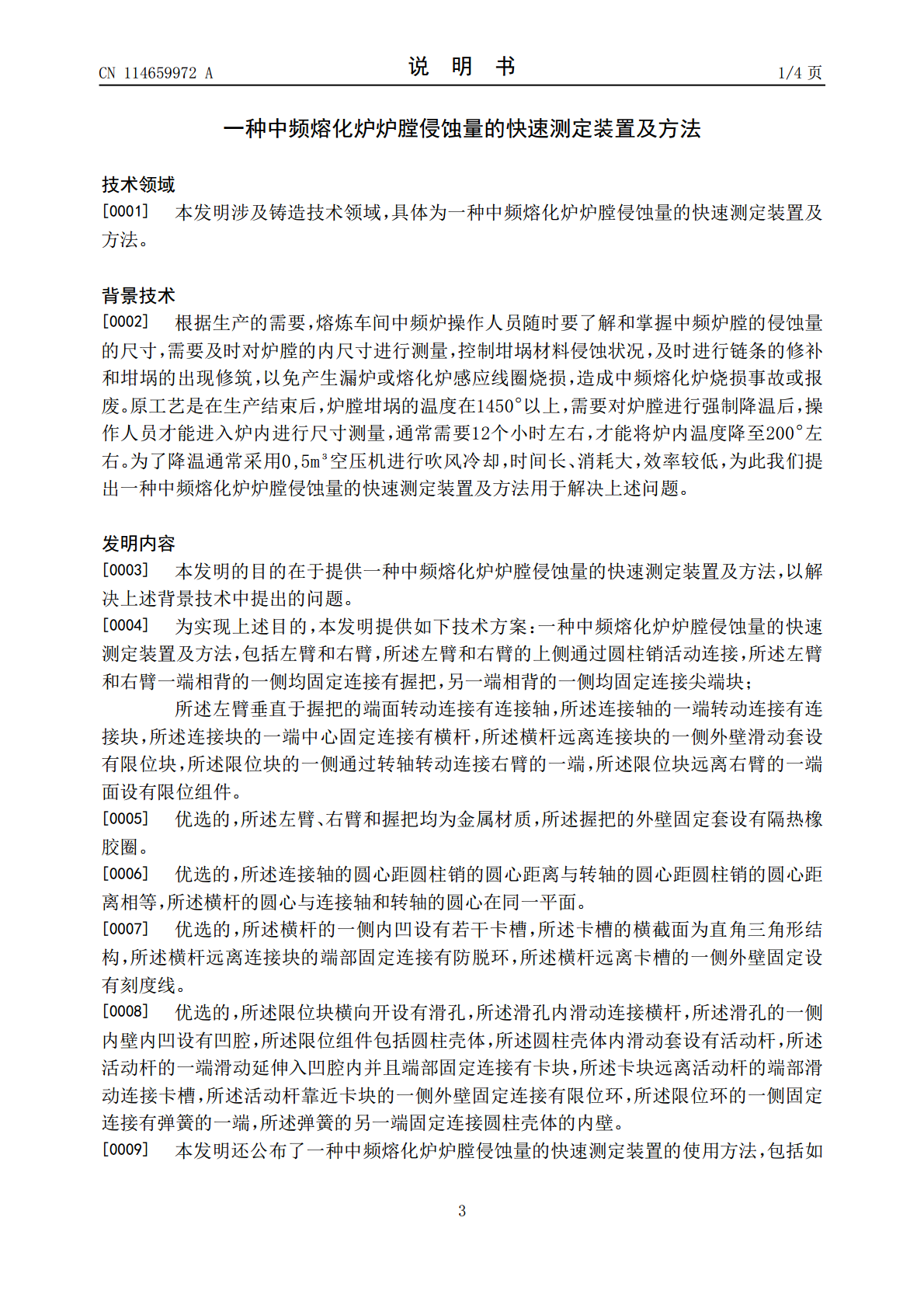

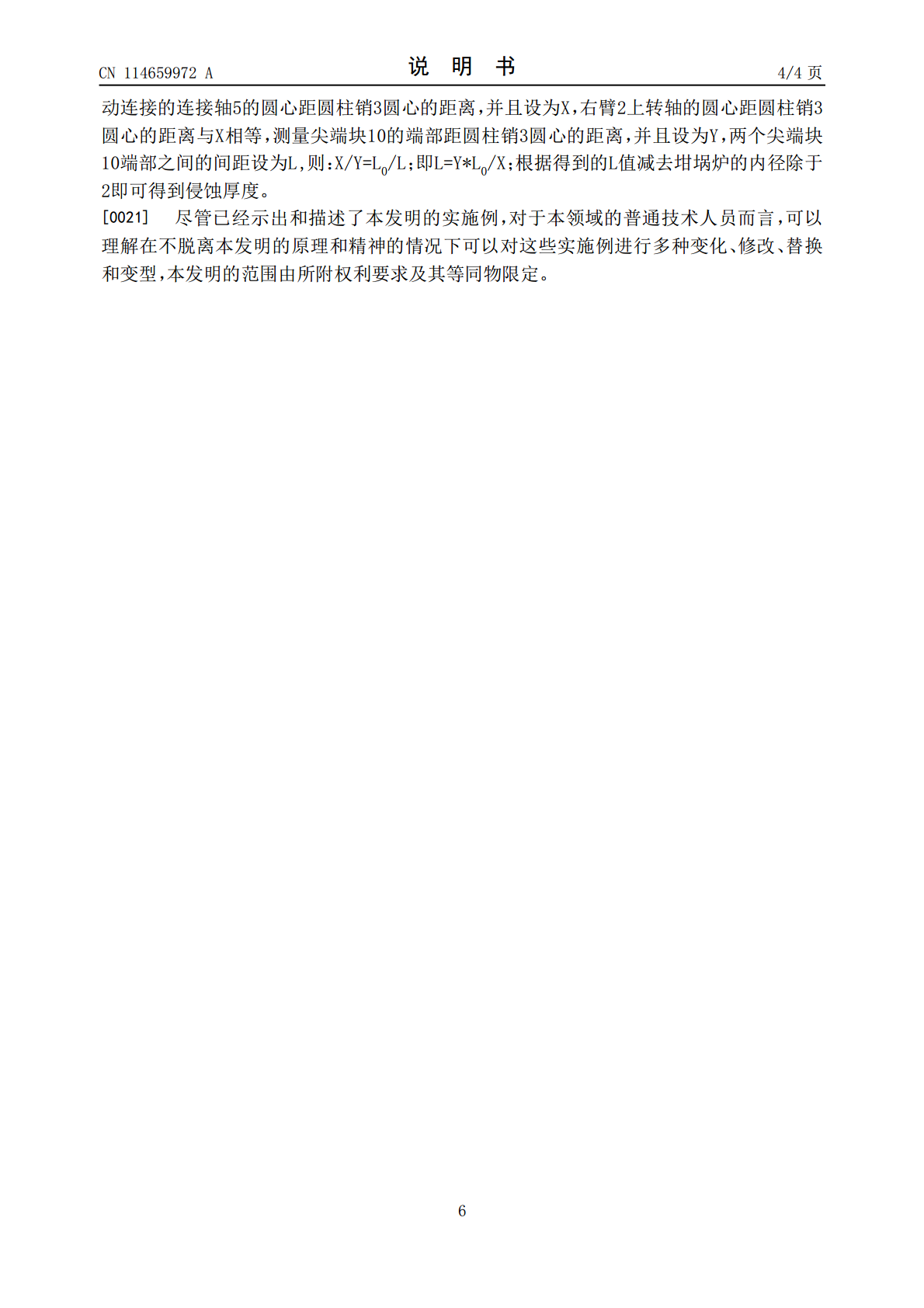

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114659972A(43)申请公布日2022.06.24(21)申请号202210427998.8(22)申请日2022.04.22(71)申请人安徽全柴天和机械有限公司地址239500安徽省滁州市全椒县经济开发区(72)发明人董晓光王承标(51)Int.Cl.G01N17/00(2006.01)G01B5/06(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种中频熔化炉炉膛侵蚀量的快速测定装置及方法(57)摘要本发明公开了一种中频熔化炉炉膛侵蚀量的快速测定装置及方法，包括左臂和右臂，左臂和右臂的上侧通过圆柱销活动连接，左臂和右臂一端相背的一侧均固定连接有握把，另一端相背的一侧均固定连接尖端块；左臂垂直于握把的端面转动连接有连接轴，连接轴的一端转动连接有连接块，连接块的一端中心固定连接有横杆，横杆远离连接块的一侧外壁滑动套设有限位块，限位块的一侧通过转轴转动连接右臂的一端，限位块远离右臂的一端面设有限位组件。CN114659972ACN114659972A权利要求书1/1页1.一种中频熔化炉炉膛侵蚀量的快速测定装置，包括左臂（1）和右臂（2），其特征在于：所述左臂（1）和右臂（2）的上侧通过圆柱销（3）活动连接，所述左臂（1）和右臂（2）一端相背的一侧均固定连接有握把（4），另一端相背的一侧均固定连接尖端块（10）；所述左臂（1）垂直于握把（4）的端面转动连接有连接轴（5），所述连接轴（5）的一端转动连接有连接块（6），所述连接块（6）的一端中心固定连接有横杆（7），所述横杆（7）远离连接块（6）的一侧外壁滑动套设有限位块（8），所述限位块（8）的一侧通过转轴转动连接右臂（2）的一端，所述限位块（8）远离右臂（2）的一端面设有限位组件（9）。2.根据权利要求1所述的一种中频熔化炉炉膛侵蚀量的快速测定装置，其特征在于：所述左臂（1）、右臂（2）和握把（4）均为金属材质，所述握把（4）的外壁固定套设有隔热橡胶圈。3.根据权利要求1所述的一种中频熔化炉炉膛侵蚀量的快速测定装置，其特征在于：所述连接轴（5）的圆心距圆柱销（3）的圆心距离与转轴的圆心距圆柱销（3）的圆心距离相等，所述横杆（7）的圆心与连接轴（5）和转轴的圆心在同一平面。4.根据权利要求1所述的一种中频熔化炉炉膛侵蚀量的快速测定装置，其特征在于：所述横杆（7）的一侧内凹设有若干卡槽（71），所述卡槽（71）的横截面为直角三角形结构，所述横杆（7）远离连接块（6）的端部固定连接有防脱环（72），所述横杆（7）远离卡槽（71）的一侧外壁固定设有刻度线（73）。5.根据权利要求4所述的一种中频熔化炉炉膛侵蚀量的快速测定装置，其特征在于：所述限位块（8）横向开设有滑孔（81），所述滑孔（81）内滑动连接横杆（7），所述滑孔（81）的一侧内壁内凹设有凹腔（82），所述限位组件（9）包括圆柱壳体（91），所述圆柱壳体（91）内滑动套设有活动杆（92），所述活动杆（92）的一端滑动延伸入凹腔（82）内并且端部固定连接有卡块（95），所述卡块（95）远离活动杆（92）的端部滑动连接卡槽（71），所述活动杆（92）靠近卡块（95）的一侧外壁固定连接有限位环（94），所述限位环（94）的一侧固定连接有弹簧（93）的一端，所述弹簧（93）的另一端固定连接圆柱壳体（91）的内壁。6.根据权利要求1‑5所述的一种中频熔化炉炉膛侵蚀量的快速测定装置的使用方法，其特征在于，包括如下步骤：S1、在坩埚炉口上面分别铺设两个木板，木板之间留有观察空间；S2、测量人员站在木板上，通过手握握把（4）把左臂（1）和右臂（2）端部固定连接的尖端块（10）插入到坩埚炉体内，然后展开左臂（1）和右臂（2），将尖端块（10）的端部放在需要测量的空间位置内壁；S3、左臂（1）和右臂（2）展开后，横杆（7）在限位块（8）的滑孔（81）内滑动，限位组件（9）的卡块（95）在弹簧（93）弹力作用下卡入到卡槽（71）内，观察并记录横杆（7）上刻度线（73）的刻度数值；S4、利用相似三角形的相似比相等的原理计算两个尖端块（10）之间的间距，两个尖端块（10）的间距减去坩埚炉的内径除于2即可得到侵蚀厚度。2CN114659972A说明书1/4页一种中频熔化炉炉膛侵蚀量的快速测定装置及方法技术领域[0001]本发明涉及铸造技术领域，具体为一种中频熔化炉炉膛侵蚀量的快速测定装置及方法。背景技术[0002]根据生产的需要，熔炼车间中频炉操作人员随时要了解和掌握中频炉膛的侵蚀量的尺寸，需要及时对炉膛的内尺寸进行测量，控制坩埚材料侵蚀状况，及时进行链条的修补和坩埚的出现修筑，以免产生漏炉或熔化炉感应线圈烧损，造成中频熔化炉烧损事故或报废。原工艺是在生产结束后，
