一种全自动缝合板锡焊机.pdf

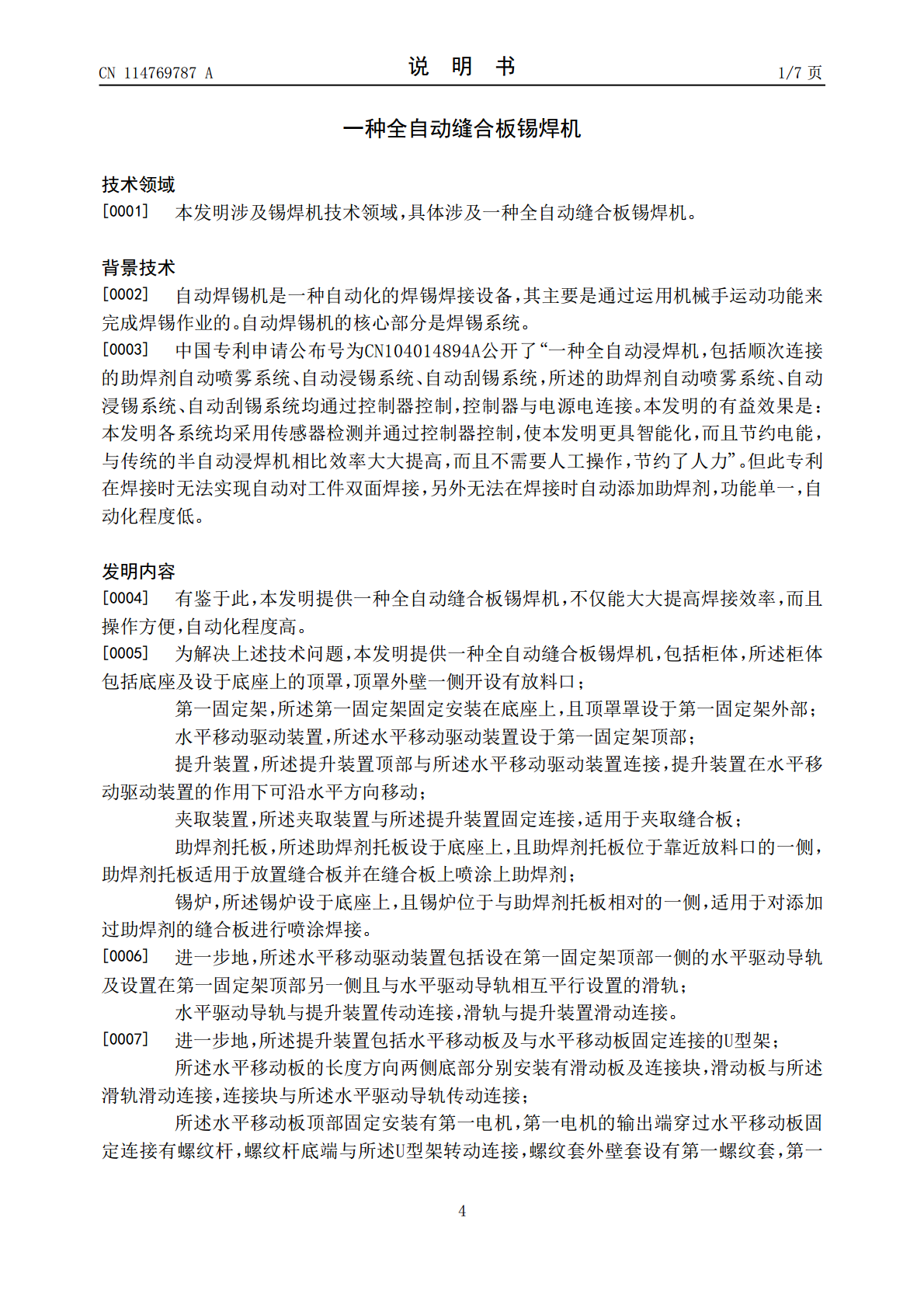

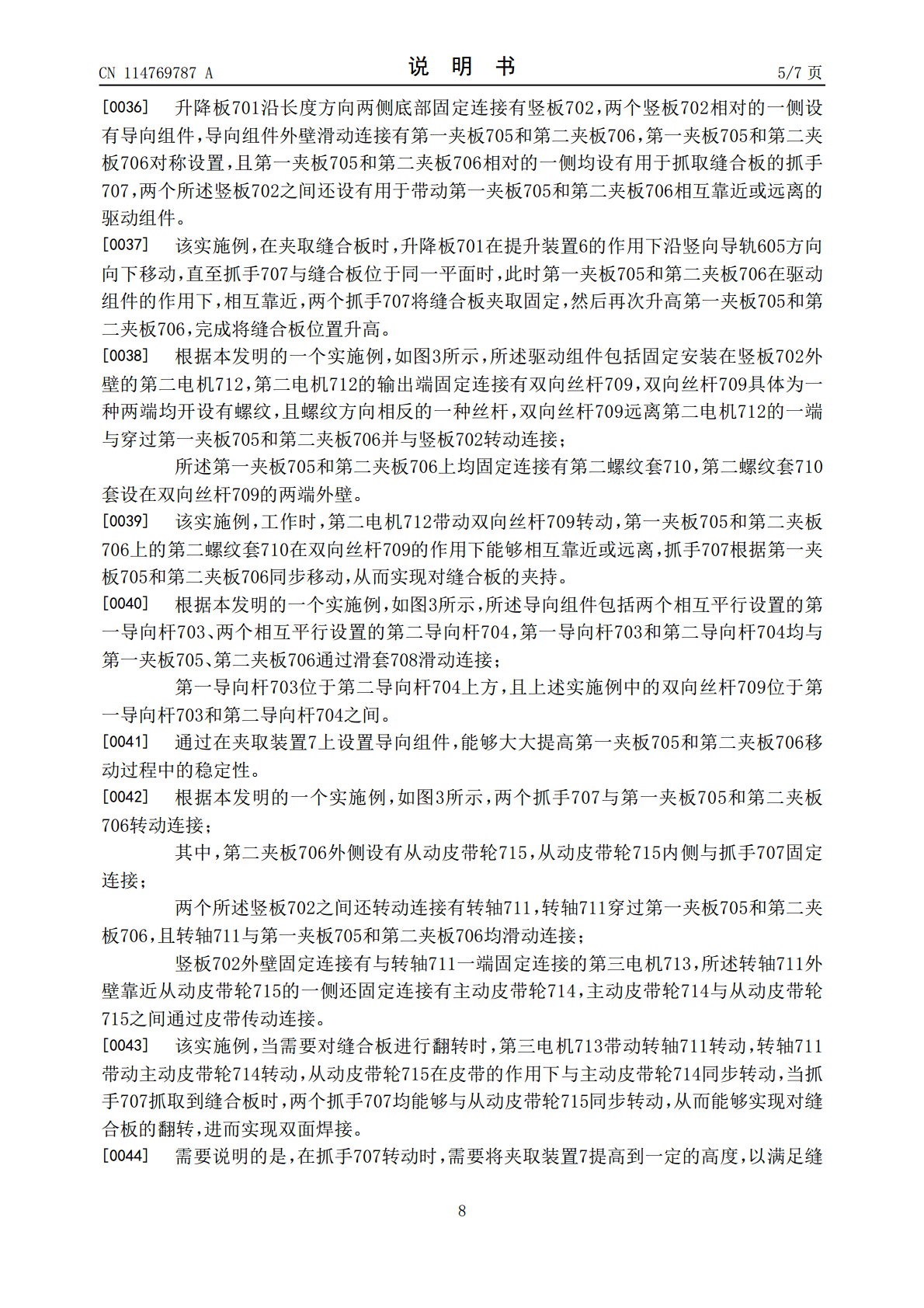

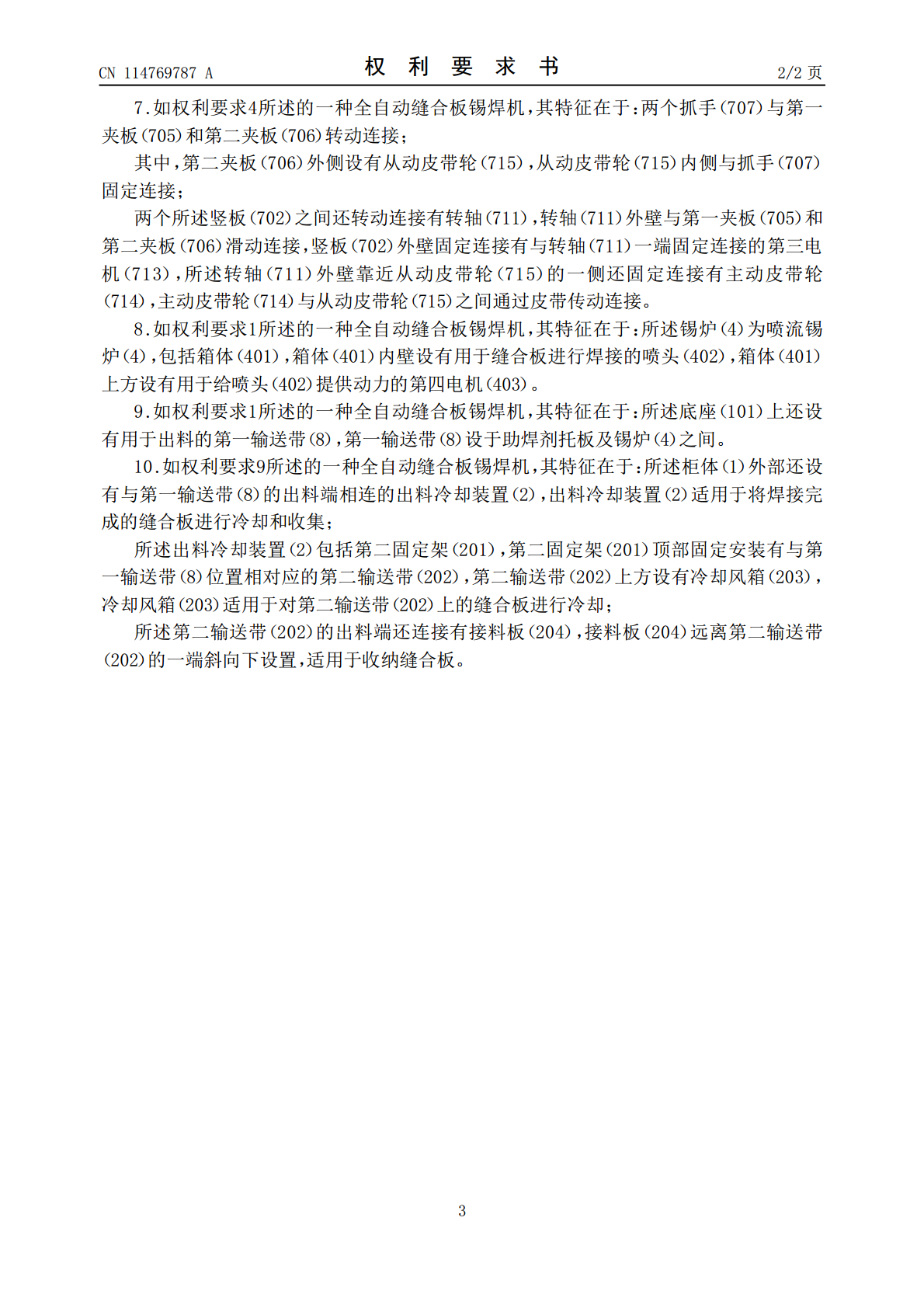

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114769787A(43)申请公布日2022.07.22(21)申请号202210467090.X(22)申请日2022.04.29(71)申请人鹤壁市联明电器有限公司地址458000河南省鹤壁市经济技术开发区东杨工业区新安江路001号(72)发明人孙斌孙喜矿(74)专利代理机构郑州银河专利代理有限公司41158专利代理师严艳丽(51)Int.Cl.B23K3/08(2006.01)B23K3/00(2006.01)权利要求书2页说明书7页附图4页(54)发明名称一种全自动缝合板锡焊机(57)摘要本发明涉及锡焊机技术领域，具体涉及一种全自动缝合板锡焊机，包括柜体，柜体包括底座和固定安装在底座顶部的顶罩，底座顶部固定安装有第一固定架，底座顶部一侧安装有用于增加助焊剂的助焊剂托板，底座顶部另一侧安装有用于对缝合板焊接的锡炉，第一固定架顶部固定安装有水平移动驱动装置，水平移动驱动装置底部连接有提升装置，提升装置底部连接有夹取装置；本发明能够实现双面添加助焊剂，添加助焊剂完成后，通过提升装置和水平移动驱动装置，将缝合板移动至锡炉位置处，进行焊接，焊接完成一面后，再翻转缝合板，实现双面焊接，一次性完成焊接工作，工作高效。CN114769787ACN114769787A权利要求书1/2页1.一种全自动缝合板锡焊机，其特征在于：包括，柜体（1），所述柜体（1）包括底座（101）及设于底座（101）上的顶罩（102），顶罩（102）外壁一侧开设有放料口（103）；第一固定架（3），所述第一固定架（3）固定安装在底座（101）上，且顶罩（102）罩设于第一固定架（3）外部；水平移动驱动装置（5），所述水平移动驱动装置（5）设于第一固定架（3）顶部；提升装置（6），所述提升装置（6）顶部与所述水平移动驱动装置（5）连接，提升装置（6）在水平移动驱动装置（5）的作用下可沿水平方向移动；夹取装置（7），所述夹取装置（7）与所述提升装置（6）固定连接，适用于夹取缝合板；助焊剂托板，所述助焊剂托板设于底座（101）上，且助焊剂托板位于靠近放料口（103）的一侧，助焊剂托板适用于放置缝合板并在缝合板上喷涂上助焊剂；锡炉（4），所述锡炉（4）设于底座（101）上，且锡炉（4）位于与助焊剂托板相对的一侧，适用于对添加过助焊剂的缝合板进行喷涂焊接。2.如权利要求1所述的一种全自动缝合板锡焊机，其特征在于：所述水平移动驱动装置（5）包括设在第一固定架（3）顶部一侧的水平驱动导轨（502）及设置在第一固定架（3）顶部另一侧且与水平驱动导轨（502）相互平行设置的滑轨（501）；水平驱动导轨（502）与提升装置（6）传动连接，滑轨（501）与提升装置（6）滑动连接。3.如权利要求2所述的一种全自动缝合板锡焊机，其特征在于：所述提升装置（6）包括水平移动板（601）及与水平移动板（601）固定连接的U型架（604）；所述水平移动板（601）的长度方向两侧底部分别安装有滑动板（602）及连接块（603），滑动板（602）与所述滑轨（501）滑动连接，连接块（603）与所述水平驱动导轨（502）传动连接；所述水平移动板（601）顶部固定安装有第一电机（608），第一电机（608）的输出端穿过水平移动板（601）固定连接有螺纹杆（609），螺纹杆（609）底端与所述U型架（604）转动连接，螺纹套外壁套设有第一螺纹套（610），第一螺纹套（610）与所述夹取装置（7）连接，第一螺纹套（610）适用于带动夹取装置（7）同步上下移动。4.如权利要求3所述的一种全自动缝合板锡焊机，其特征在于：所述夹取装置（7）包括与第一螺纹套（610）固定连接的升降板（701），升降板（701）两侧与U型架（604）滑动连接，升降板（701）沿长度方向两侧底部固定连接有竖板（702），两个竖板（702）相对的一侧设有导向组件，导向组件外壁滑动连接有第一夹板（705）和第二夹板（706），第一夹板（705）和第二夹板（706）对称设置，且第一夹板（705）和第二夹板（706）相对的一侧均设有用于抓取缝合板的抓手（707）；两个所述竖板（702）之间还设有用于带动第一夹板（705）和第二夹板（706）相互靠近或远离的驱动组件。5.如权利要求4所述的一种全自动缝合板锡焊机，其特征在于：所述驱动组件包括固定安装在竖板（702）外壁的第二电机（712），第二电机（712）的输出端固定连接有双向丝杆（709），双向丝杆（709）远离第二电机（712）的一端与穿过第一夹板（705）和第二夹板（706）并与竖板（702）转动连接；所述第一夹板（705）和第二夹板（706）上均固定连接有第二螺纹套（710），第二螺纹套（710）套设在双向丝杆（709
