一种应用于圆筒形燃烧器的旋流叶片角度控制装置.pdf
2023-06-15
10金币
591KB
10页
韶敏****ab
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种应用于圆筒形燃烧器的旋流叶片角度控制装置.pdf

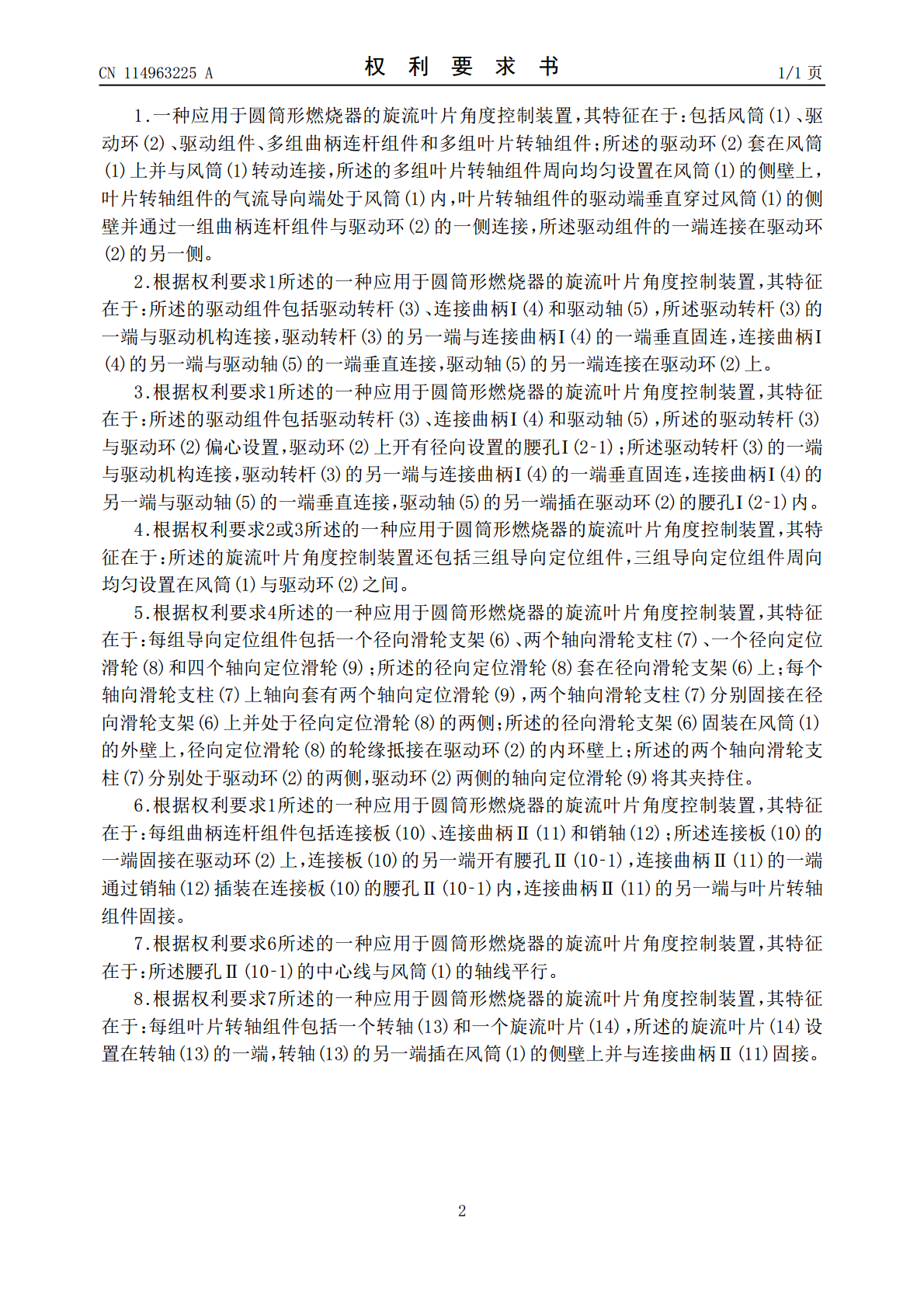

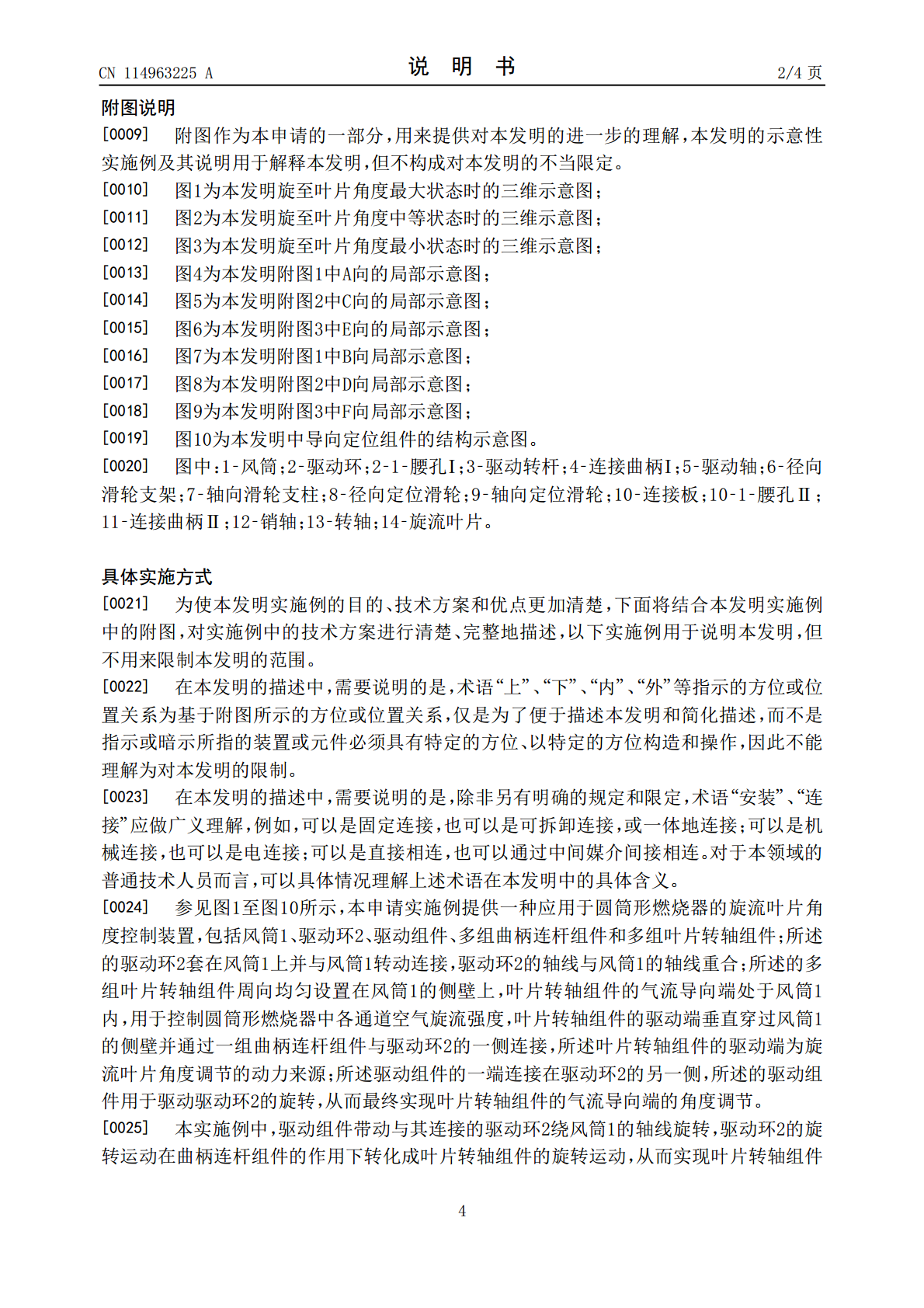

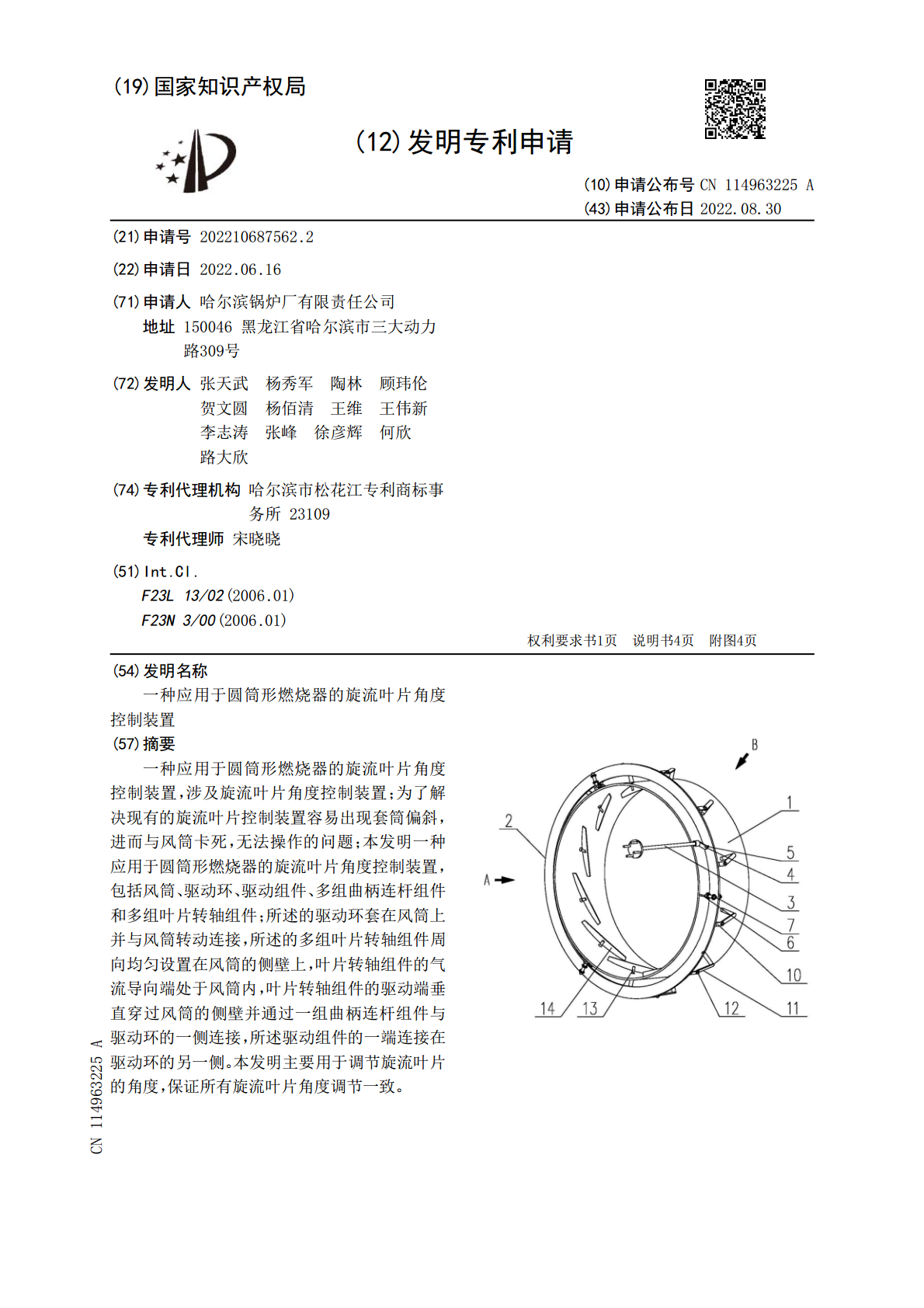

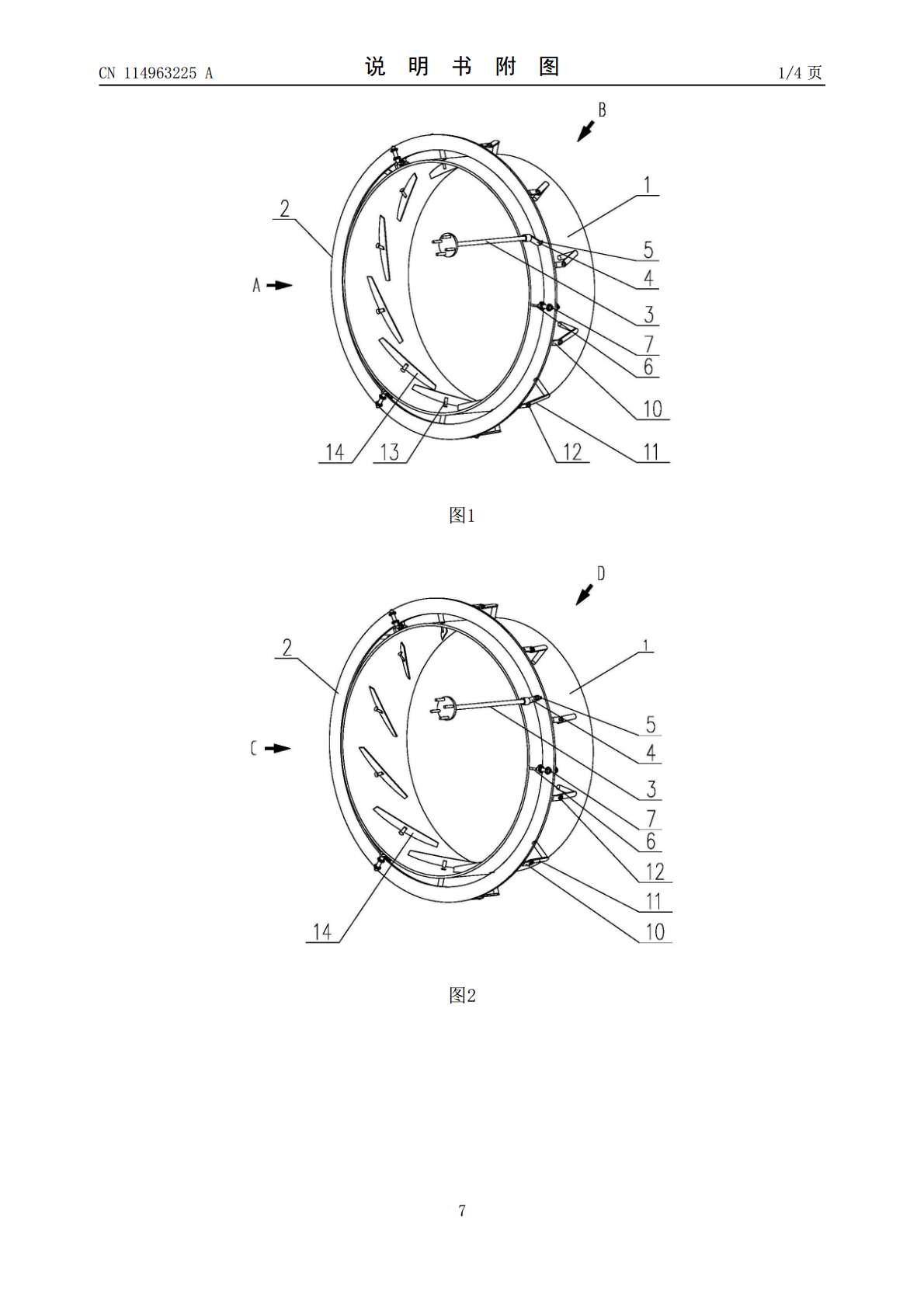

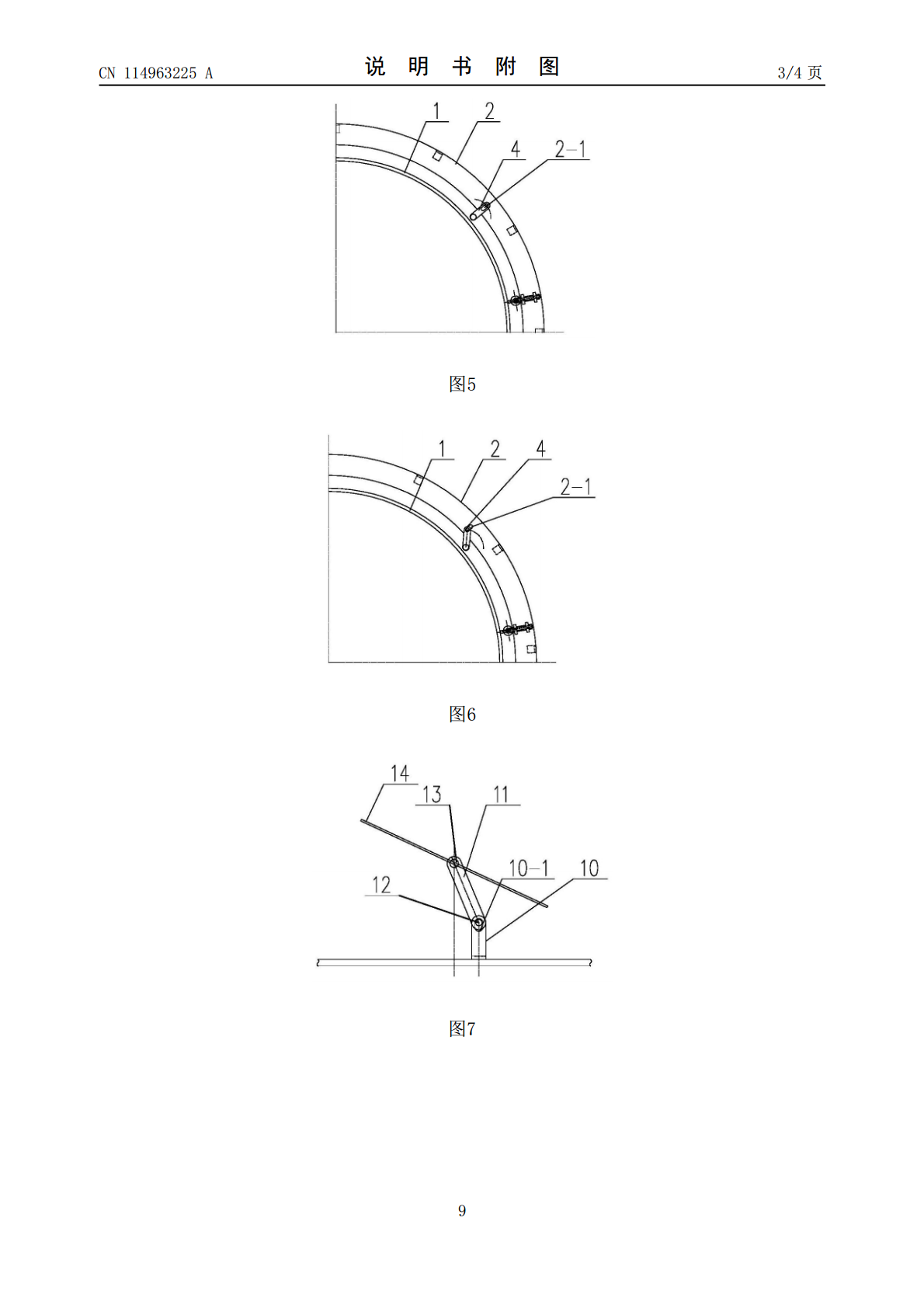

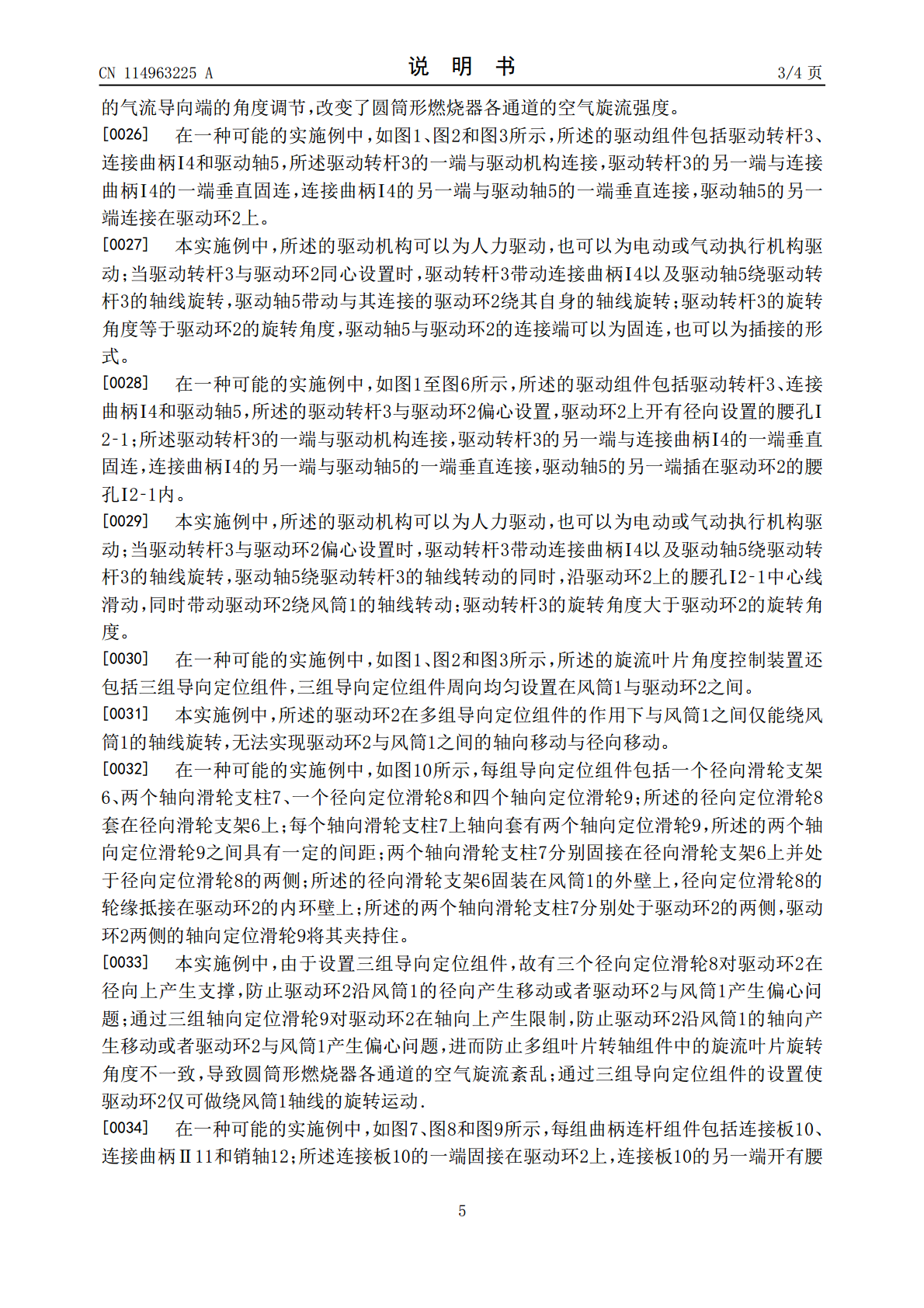

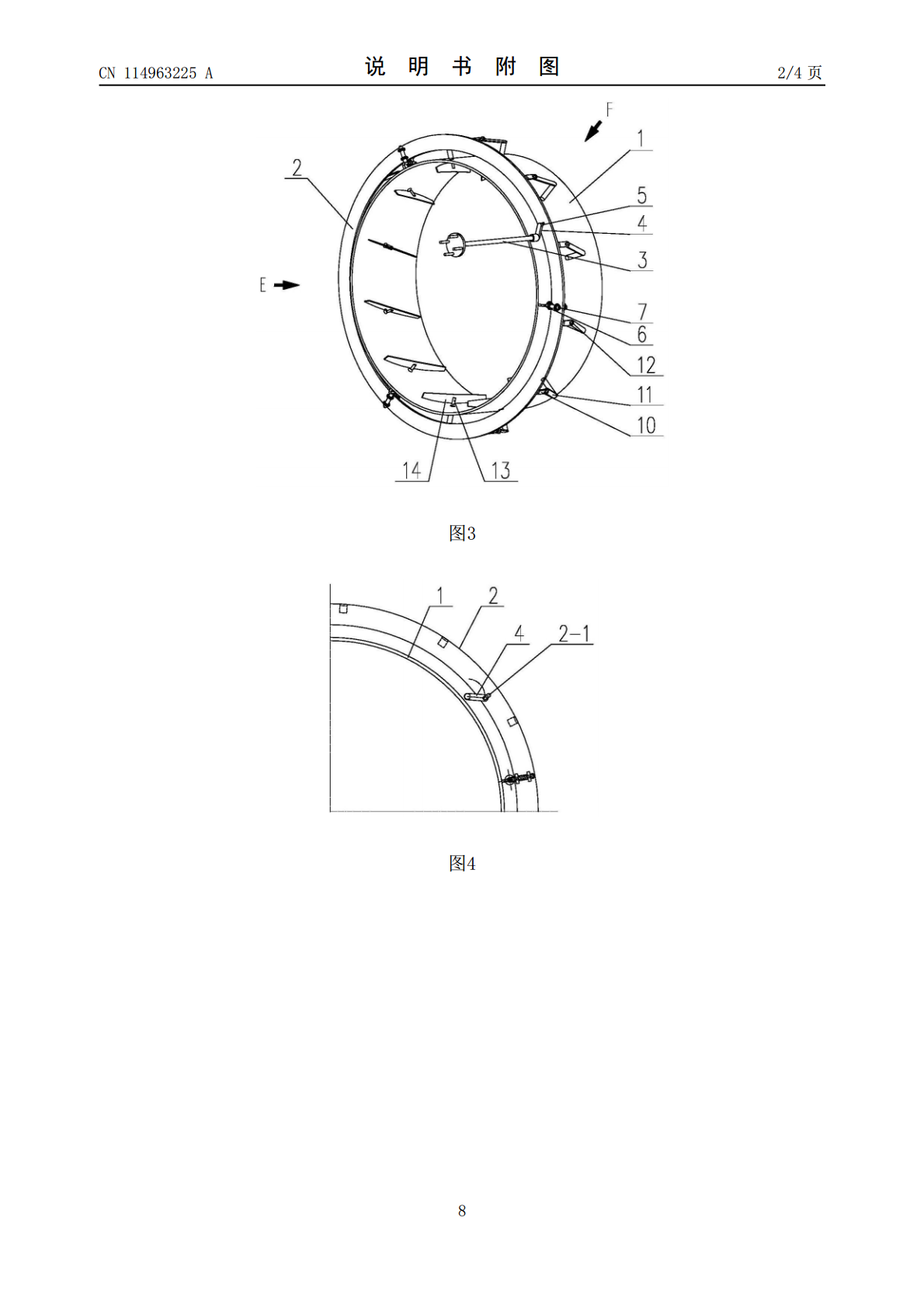

一种应用于圆筒形燃烧器的旋流叶片角度控制装置，涉及旋流叶片角度控制装置；为了解决现有的旋流叶片控制装置容易出现套筒偏斜，进而与风筒卡死，无法操作的问题；本发明一种应用于圆筒形燃烧器的旋流叶片角度控制装置，包括风筒、驱动环、驱动组件、多组曲柄连杆组件和多组叶片转轴组件；所述的驱动环套在风筒上并与风筒转动连接，所述的多组叶片转轴组件周向均匀设置在风筒的侧壁上，叶片转轴组件的气流导向端处于风筒内，叶片转轴组件的驱动端垂直穿过风筒的侧壁并通过一组曲柄连杆组件与驱动环的一侧连接，所述驱动组件的一端连接在驱动环的另一
2023-06-15
10
591KB
一种轴向叶片式旋流燃烧器.pdf
本发明公开了一种轴向叶片式旋流燃烧器，包括一次风壳、挡板、二次风壳和油枪，所述的一次风壳上装有挡板，所述的一次风壳与二次风壳连接，包括拉杆和叶轮，所述的二次风壳与叶轮连接，所述的叶轮上装有拉杆，所述的油枪与一次风壳、二次风壳和连接叶轮连接。本发明通过轴向叶片的倾斜角来造成旋转，燃烧区有足够高的温度水平，稳定可靠。
2023-10-21
10
357KB
一种应用于旋流燃烧器同轴度的激光测量装置.pdf
一种应用于旋流燃烧器同轴度的激光测量装置，属于电站锅炉产品检测技术领域，为了满足旋流燃烧器的同轴度测量需求。本发明以中心风管激光定向标靶为参照，调节中心风管激光发射单元，使中心风管激光发射单元发射的激光沿中心风管的中轴线传输，外置激光发射单元每次发射的激光分别与除中心风管外的一层组件的中轴线平行，激光均入射至激光投影测量单元。本发明适用于测量旋流燃烧器同轴度。
2023-06-17
10
417KB
一种水泥燃烧器旋流叶片的焊接方法.pdf
一种水泥燃烧器旋流叶片的焊接方法。提供了一种方便加工，提高可靠性的水泥燃烧器旋流叶片的焊接方法。包括以下步骤：S1、内风管选用incoloy800材质，旋流叶片选用钴50材质；S2、预处理，将旋流叶片和内风管的待焊接表面使用砂纸打磨，去除氧化物杂质；S3、将旋流叶片和内风管放入丙酮中进行超声波清洗；S4、在预处理后的旋流叶片的待焊接表面镀上镍层，然后，将Ni基高温钎料热喷涂到镍层表面；S5、将处理好的旋流叶片和内风管采用夹具装夹固定，放入真空钎焊炉中进行钎焊；S6、锤击焊缝表面；S7、PT探伤，确定裂纹情
2023-06-16
10
281KB
一种扩锥角度可变的旋流燃烧器.pdf

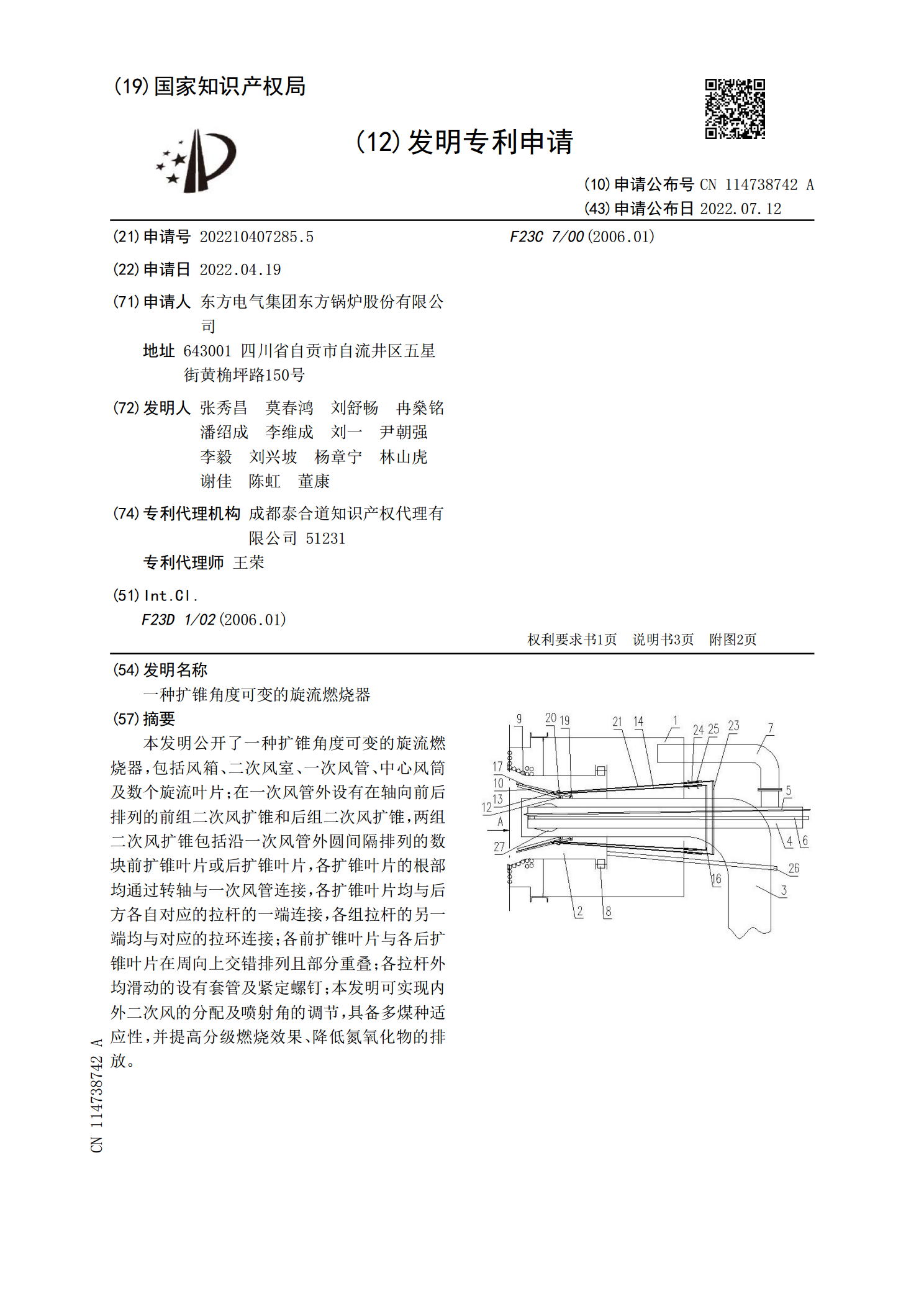

本发明公开了一种扩锥角度可变的旋流燃烧器，包括风箱、二次风室、一次风管、中心风筒及数个旋流叶片；在一次风管外设有在轴向前后排列的前组二次风扩锥和后组二次风扩锥，两组二次风扩锥包括沿一次风管外圆间隔排列的数块前扩锥叶片或后扩锥叶片，各扩锥叶片的根部均通过转轴与一次风管连接，各扩锥叶片均与后方各自对应的拉杆的一端连接，各组拉杆的另一端均与对应的拉环连接；各前扩锥叶片与各后扩锥叶片在周向上交错排列且部分重叠；各拉杆外均滑动的设有套管及紧定螺钉；本发明可实现内外二次风的分配及喷射角的调节，具备多煤种适应性，并提高
2023-06-15
10
269KB
