一种紧固件热处理系统.pdf

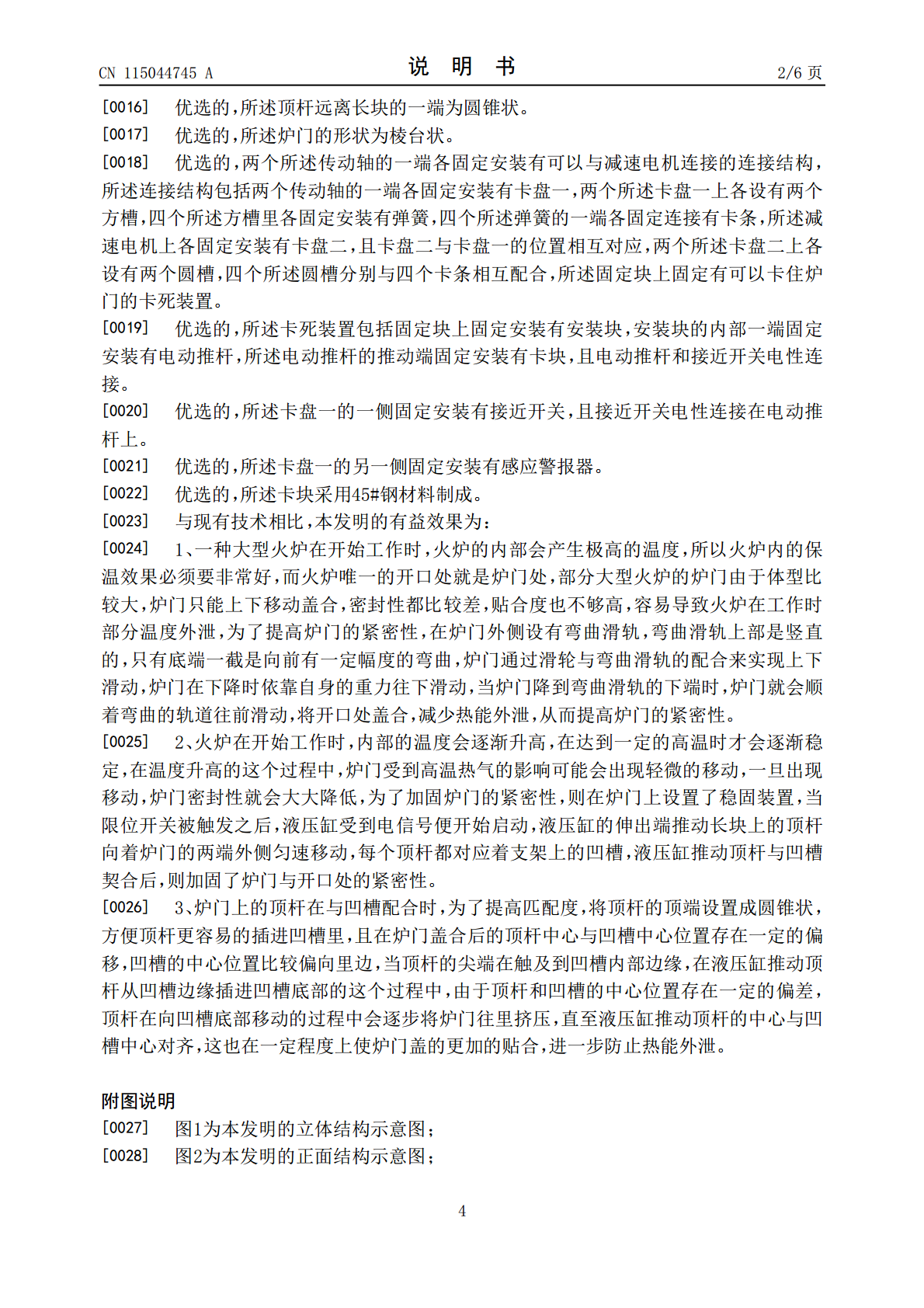

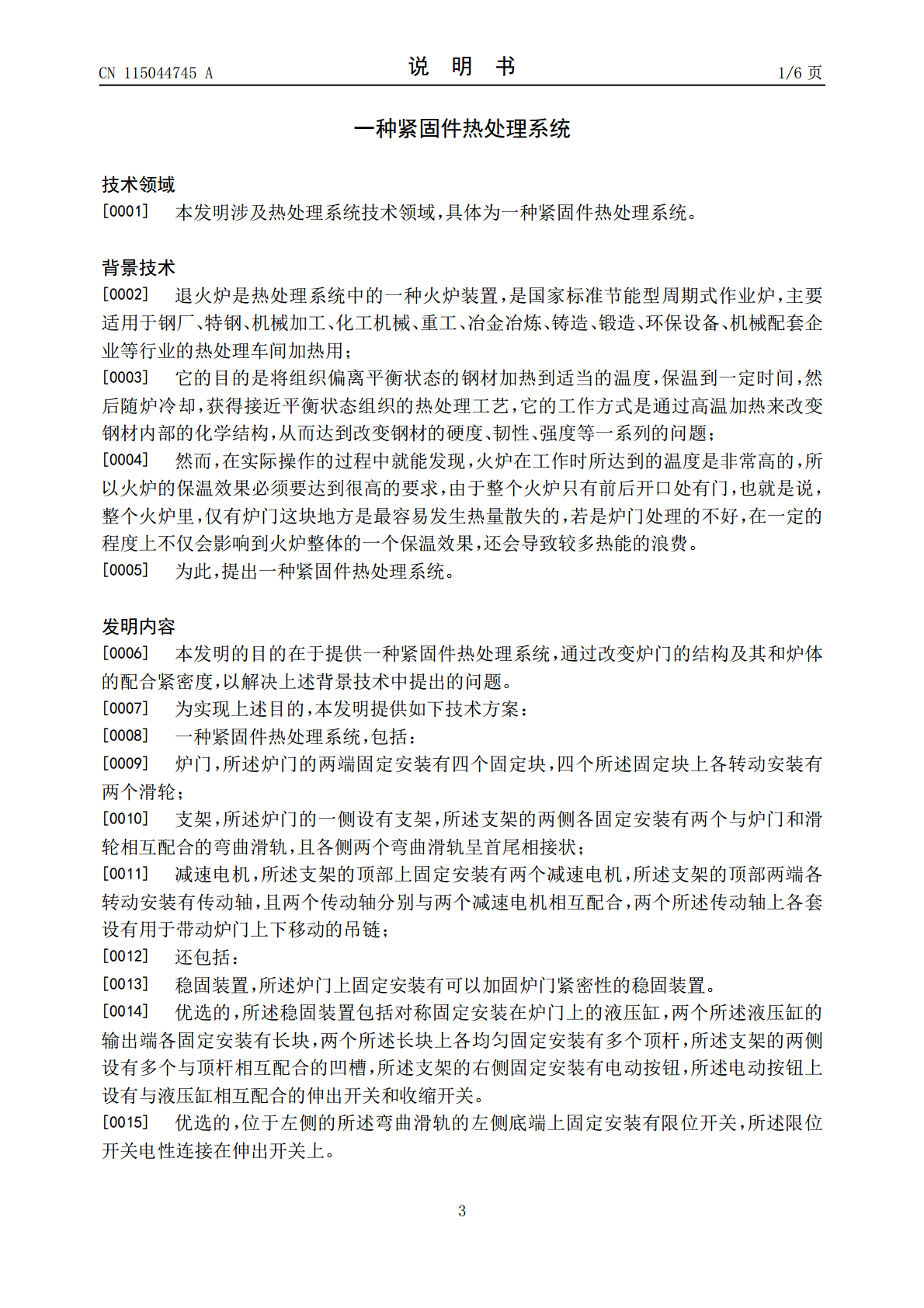

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115044745A(43)申请公布日2022.09.13(21)申请号202210747945.4(22)申请日2022.06.14(71)申请人徐浩地址433200湖北省荆州市洪湖市州陵大道与玉沙路交汇处附近东南龙华苑14栋1201室(72)发明人徐浩杨岚(51)Int.Cl.C21D1/00(2006.01)C21D9/00(2006.01)F27D1/18(2006.01)权利要求书1页说明书6页附图6页(54)发明名称一种紧固件热处理系统(57)摘要本发明涉及热处理系统技术领域，具体为一种紧固件热处理系统，包括炉门，炉门的两端固定安装有四个固定块，四个固定块上各转动安装有两个滑轮，炉门的一侧设有支架，支架的两侧各固定安装有两个与炉门和滑轮相互配合的弯曲滑轨，支架的顶部上固定安装有两个减速电机，支架的顶部两端各转动安装有传动轴，且两个传动轴分别与两个减速电机相互配合，两个传动轴上各套设有用于带动炉门上下移动的吊链，还包括稳固装置。本发明通过炉门上的滑轮与弯曲滑轨的配合来实现滑动，炉门在下降时依靠自身的重力往下滑动，当炉门降到弯曲滑轨的下端时，炉门就会顺着弯曲的轨道往前滑动，将开口处盖合，提高炉门的紧密性，从而减少热能浪费。CN115044745ACN115044745A权利要求书1/1页1.一种紧固件热处理系统，其特征在于，包括：炉门(1)，所述炉门(1)的两端固定安装有四个固定块(2)，四个所述固定块(2)上各转动安装有两个滑轮(3)；支架(11)，所述炉门(1)的一侧设有支架(11)，所述支架(11)的两侧各固定安装有两个与炉门(1)和滑轮(3)相互配合的弯曲滑轨(4)，且各侧两个弯曲滑轨(4)呈首尾相接状；减速电机(16)，所述支架(11)的顶部上固定安装有两个减速电机(16)，所述支架(11)的顶部两端各转动安装有传动轴(12)，且两个传动轴(12)分别与两个减速电机(16)相互配合，两个所述传动轴(12)上各套设有用于带动炉门(1)上下移动的吊链(13)；还包括：稳固装置，所述炉门(1)上固定安装有可以加固炉门(1)紧密性的稳固装置。2.根据权利要求1所述的一种紧固件热处理系统，其特征在于：所述稳固装置包括对称固定安装在炉门(1)上的液压缸(5)，两个所述液压缸(5)的输出端各固定安装有长块(6)，两个所述长块(6)上各均匀固定安装有多个顶杆(7)，所述支架(11)的两侧设有多个与顶杆(7)相互配合的凹槽(23)，所述支架(11)的右侧固定安装有电动按钮(10)，所述电动按钮(10)上设有与液压缸(5)相互配合的伸出开关和收缩开关。3.根据权利要求2所述的一种紧固件热处理系统，其特征在于：位于左侧的所述弯曲滑轨(4)的左侧底端上固定安装有限位开关(8)，所述限位开关(8)电性连接在伸出开关上。4.根据权利要求3所述的一种紧固件热处理系统，其特征在于：所述顶杆(7)远离长块(6)的一端为圆锥状。5.根据权利要求1所述的一种紧固件热处理系统，其特征在于：所述炉门(1)的形状为棱台状。6.根据权利要求1所述的一种紧固件热处理系统，其特征在于：两个所述传动轴(12)的一端各固定安装有可以与减速电机(16)连接的连接结构，所述连接结构包括固定安装在传送轴(12)一端的卡盘一(25)，所述卡盘一(25)上设有两个方槽(24)，两个所述方槽(24)里各固定安装有弹簧(22)，两个所述弹簧(22)的一端各固定连接有卡条(21)，所述减速电机(16)上固定安装有卡盘二(14)，且卡盘二(14)与卡盘一(25)的位置相互对应，所述卡盘二(14)上设有两个圆槽(20)，两个所述圆槽(20)分别与两个卡条(21)相互配合，所述固定块(2)上固定有可以卡住炉门(1)的卡死装置。7.根据权利要求6所述的一种紧固件热处理系统，其特征在于：所述卡死装置包括固定块(2)上固定安装有安装块(9)，安装块(9)的内部一端固定安装有电动推杆(18)，所述电动推杆(18)的推动端固定安装有卡块(19)，且电动推杆(18)和接近开关(15)电性连接。8.根据权利要求7所述的一种紧固件热处理系统，其特征在于：所述卡盘一(25)的一侧固定安装有接近开关(15)，且接近开关(15)电性连接在电动推杆(18)上。9.根据权利要求6所述的一种紧固件热处理系统，其特征在于：所述卡盘一(25)的另一侧固定安装有感应警报器(17)。10.根据权利要求7所述的一种紧固件热处理系统，其特征在于：所述卡块(19)采用45#钢材料制成。2CN115044745A说明书1/6页一种紧固件热处理系统技术领域[0001]本发明涉及热处理系统技术领域，具体为一种紧固件热处理系统。背景技术[0002]退火炉是热处理系统中的
