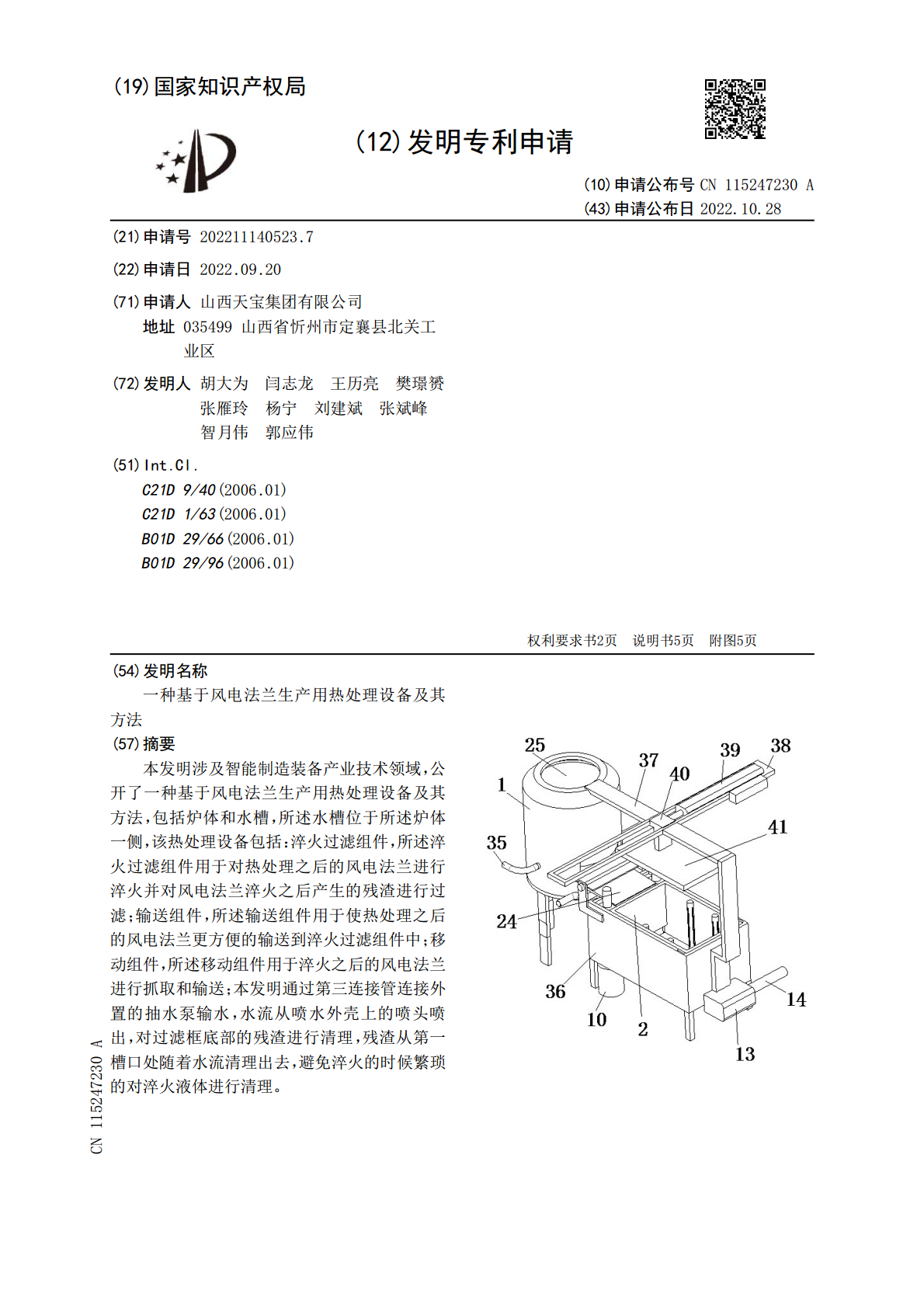

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115247230A(43)申请公布日2022.10.28(21)申请号202211140523.7(22)申请日2022.09.20(71)申请人山西天宝集团有限公司地址035499山西省忻州市定襄县北关工业区(72)发明人胡大为闫志龙王历亮樊璟赟张雁玲杨宁刘建斌张斌峰智月伟郭应伟(51)Int.Cl.C21D9/40(2006.01)C21D1/63(2006.01)B01D29/66(2006.01)B01D29/96(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种基于风电法兰生产用热处理设备及其方法(57)摘要本发明涉及智能制造装备产业技术领域，公开了一种基于风电法兰生产用热处理设备及其方法，包括炉体和水槽，所述水槽位于所述炉体一侧，该热处理设备包括：淬火过滤组件，所述淬火过滤组件用于对热处理之后的风电法兰进行淬火并对风电法兰淬火之后产生的残渣进行过滤；输送组件，所述输送组件用于使热处理之后的风电法兰更方便的输送到淬火过滤组件中；移动组件，所述移动组件用于淬火之后的风电法兰进行抓取和输送；本发明通过第三连接管连接外置的抽水泵输水，水流从喷水外壳上的喷头喷出，对过滤框底部的残渣进行清理，残渣从第一槽口处随着水流清理出去，避免淬火的时候繁琐的对淬火液体进行清理。CN115247230ACN115247230A权利要求书1/2页1.一种基于风电法兰生产用热处理设备，应用于智能制造装备产业上，该热处理设备具有炉体（1）和水槽（36），所述水槽（36）位于所述炉体（1）一侧，其特征在于，该热处理设备包括：淬火过滤组件，所述淬火过滤组件用于对热处理之后的风电法兰进行淬火并对风电法兰淬火之后产生的残渣进行过滤；输送组件，所述输送组件用于使热处理之后的风电法兰更方便的输送到淬火过滤组件中；移动组件，所述移动组件用于淬火之后的风电法兰进行抓取和输送；所述淬火过滤组件包括过滤框（2）、滑动件（3）、第一槽口（4）、第二槽口（5）、第三槽口（6）、移动块（7）、出水柱（8）和斜出水口（9），所述过滤框（2）活动安装于所述水槽（36）内壁，所述滑动件（3）固定安装于所述过滤框（2）两侧，所述第一槽口（4）、第二槽口（5）和第三槽口（6）开设于所述过滤框（2）外壁，若干所述移动块（7）固定安装于所述过滤框（2）一侧，若干所述出水柱（8）固定安装于所述过滤框（2）内壁，若干所述斜出水口（9）均匀开设于所述出水柱（8）外壁。2.根据权利要求1所述的一种基于风电法兰生产用热处理设备，其特征在于：所述第一槽口（4）开设于所述过滤框（2）一侧，所述第三槽口（6）开设于所述过滤框（2）另一侧，所述第二槽口（5）开设于所述过滤框（2）底端，所述第一槽口（4）和第三槽口（6）位置相对应，所述第二槽口（5）和所述第三槽口（6）槽壁固定安装有滤网。3.根据权利要求1所述的一种基于风电法兰生产用热处理设备，其特征在于：所述水槽（36）底端固定安装有第一电机（10），所述第一电机（10）输出端延伸至所述水槽（36）内壁，所述第一电机（10）输出端一端安装有第一螺杆（11），所述第一螺杆（11）位于所述水槽（36）内部，所述水槽（36）底端固定安装有引导柱（12），所述引导柱（12）位于所述第一螺杆（11）一侧，其中一个所述移动块（7）活动安装于所述第一螺杆（11）外壁，另一个所述移动块（7）滑动安装于所述引导柱（12）外壁。4.根据权利要求1所述的一种基于风电法兰生产用热处理设备，其特征在于：所述水槽（36）一侧固定安装有泵体（13），所述泵体（13）一侧固定安装有入水管（14），所述泵体（13）一侧固定安装有第一连接管（15），所述水槽（36）底端固定安装有连接框（17），所述连接框（17）外壁固定安装有若干第二连接管（18），所述第二连接管（18）一端均安装有电磁阀（16），所述电磁阀（16）一端固定安装于所述水槽（36）底端，所述水槽（36）底端开设有若干通孔，所述电磁阀（16）与所述通孔位置相对应，所述出水柱（8）与所述通孔位置相对应。5.根据权利要求1所述的一种基于风电法兰生产用热处理设备，其特征在于：所述水槽（36）内壁两侧开设有滑槽，所述滑动件（3）滑动安装于所述滑槽内部，所述水槽（36）内壁一侧顶端固定安装有喷水外壳（23），所述喷水外壳（23）一侧固定安装有若干喷头，所述喷水外壳（23）一侧固定安装有第三连接管。6.根据权利要求1所述的一种基于风电法兰生产用热处理设备，其特征在于：所述炉体（1）内壁顶端固定安装有加热板（25），所述炉体（1）外壁固定安装有第一驱动电机（28）和第二驱动电机（29），所述第一驱动电机（28）和第二驱动电机（29）输出端一端均固定安装有
