一种热氧化炉和热氧化工艺.pdf

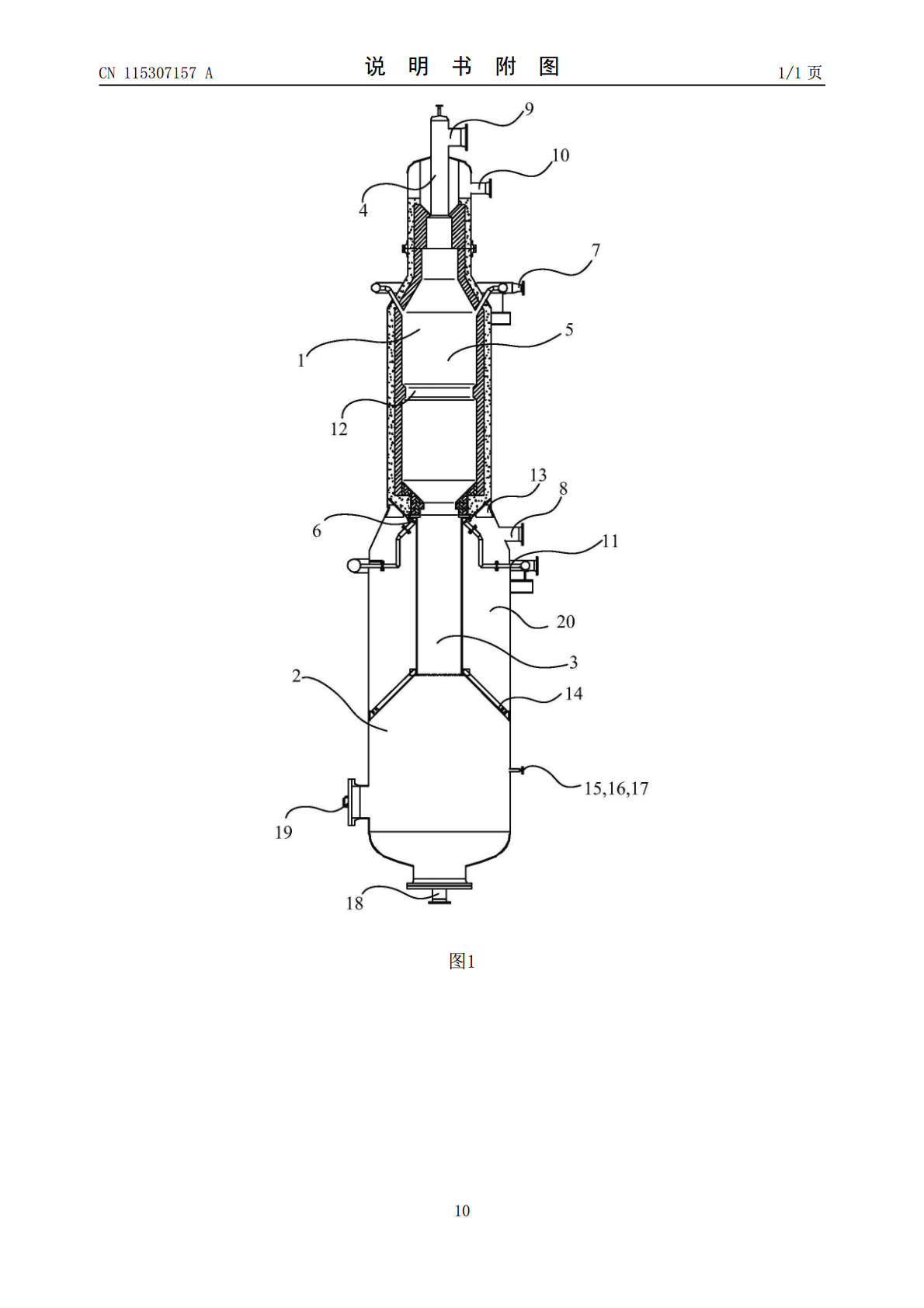

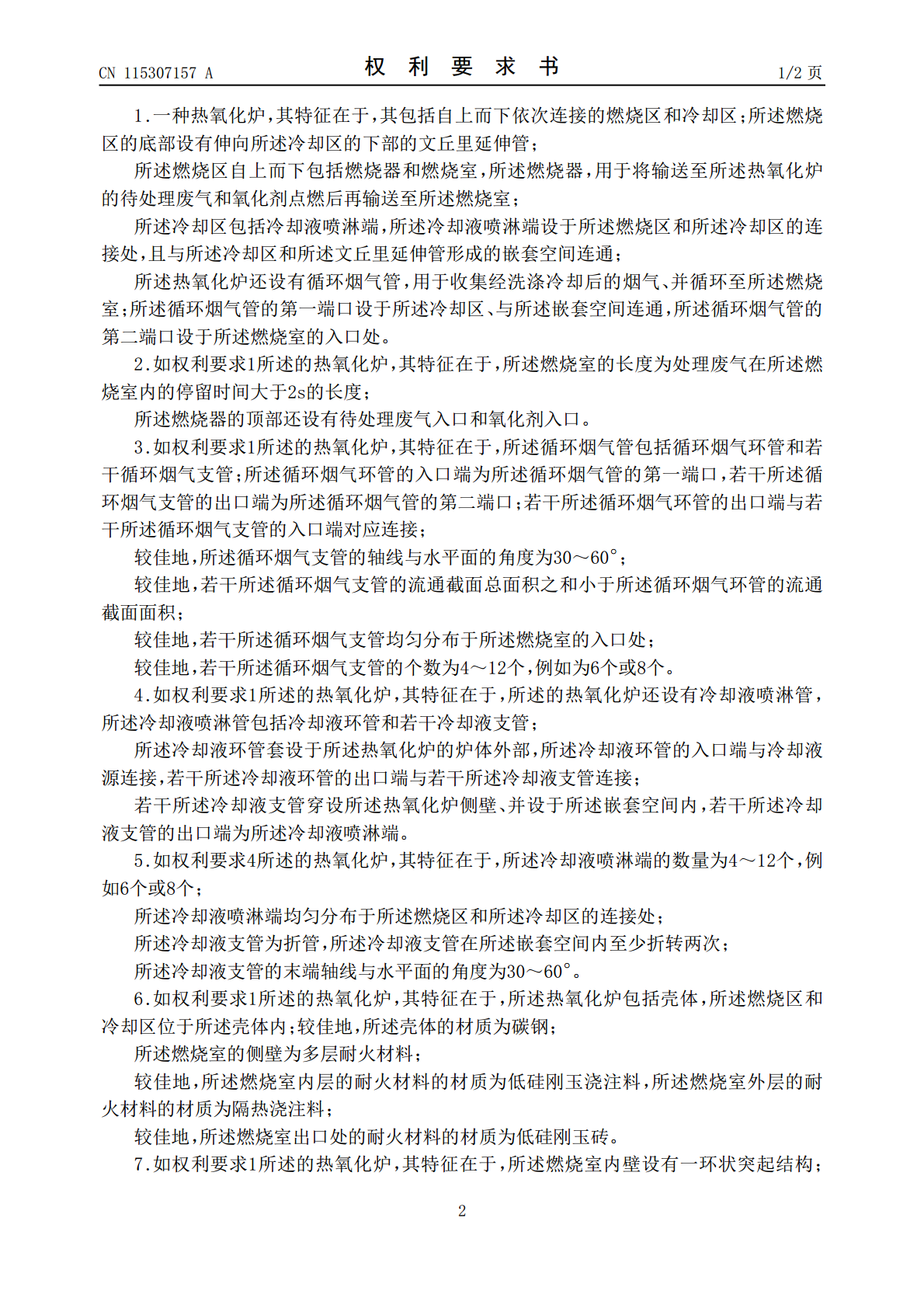

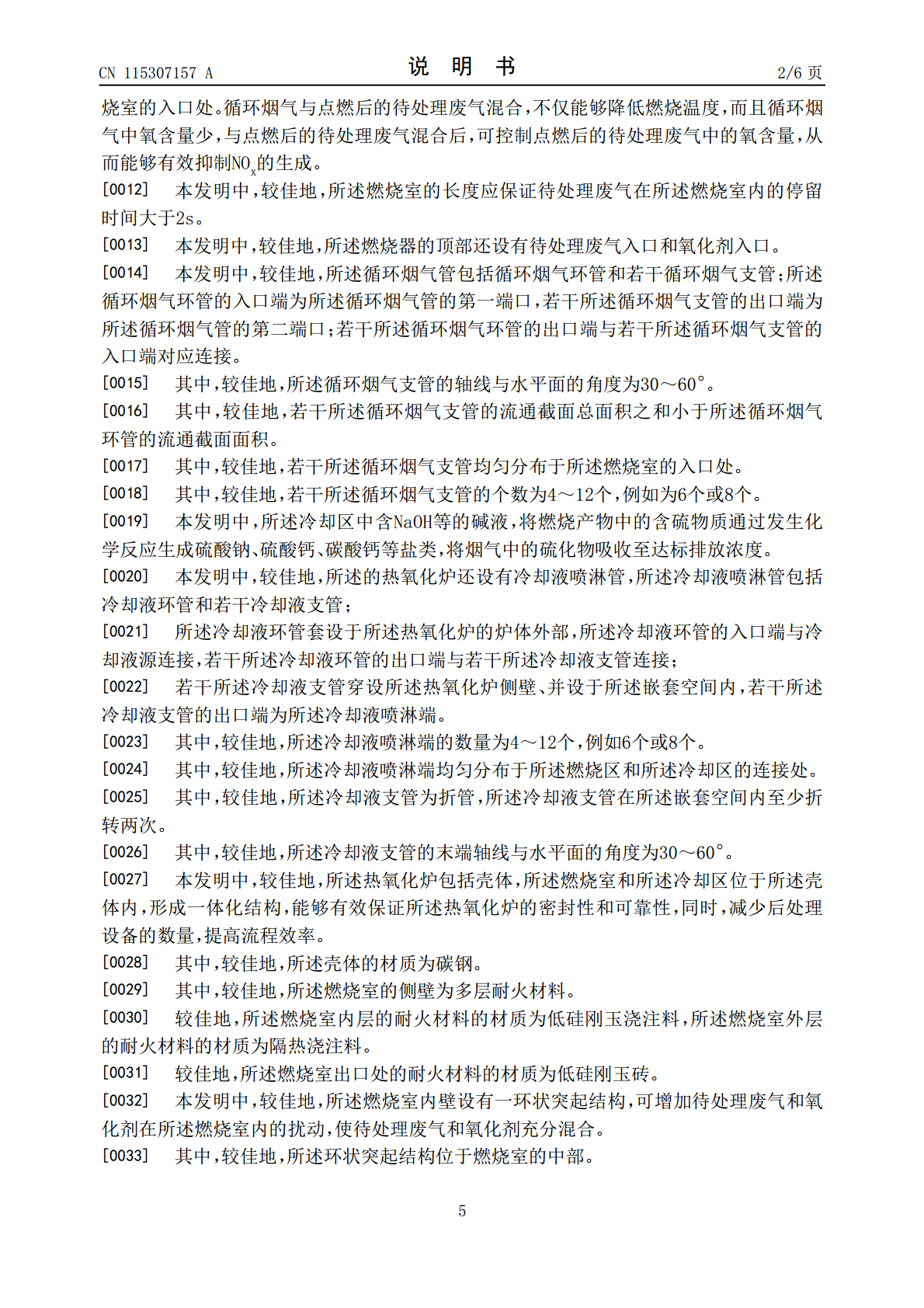

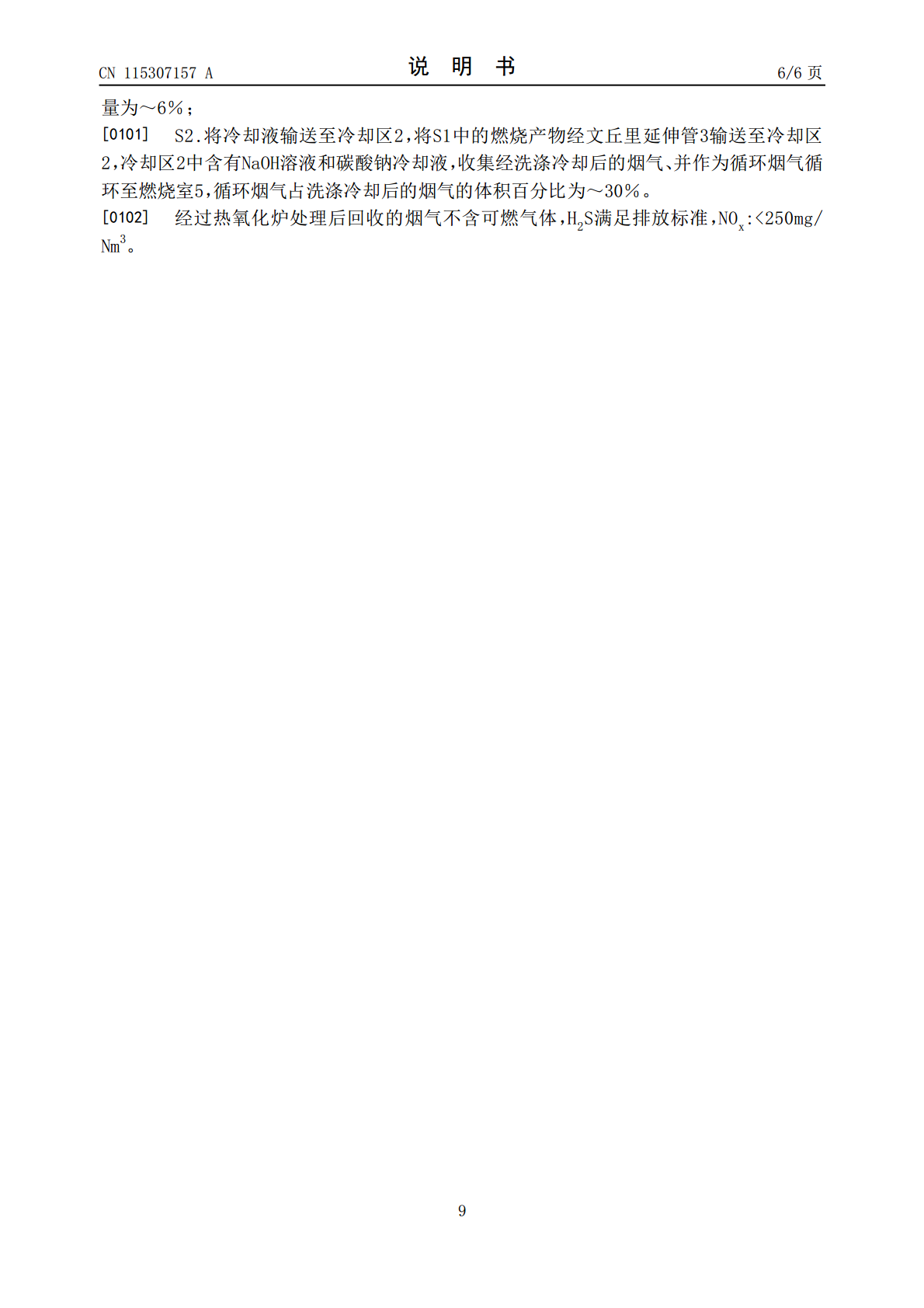

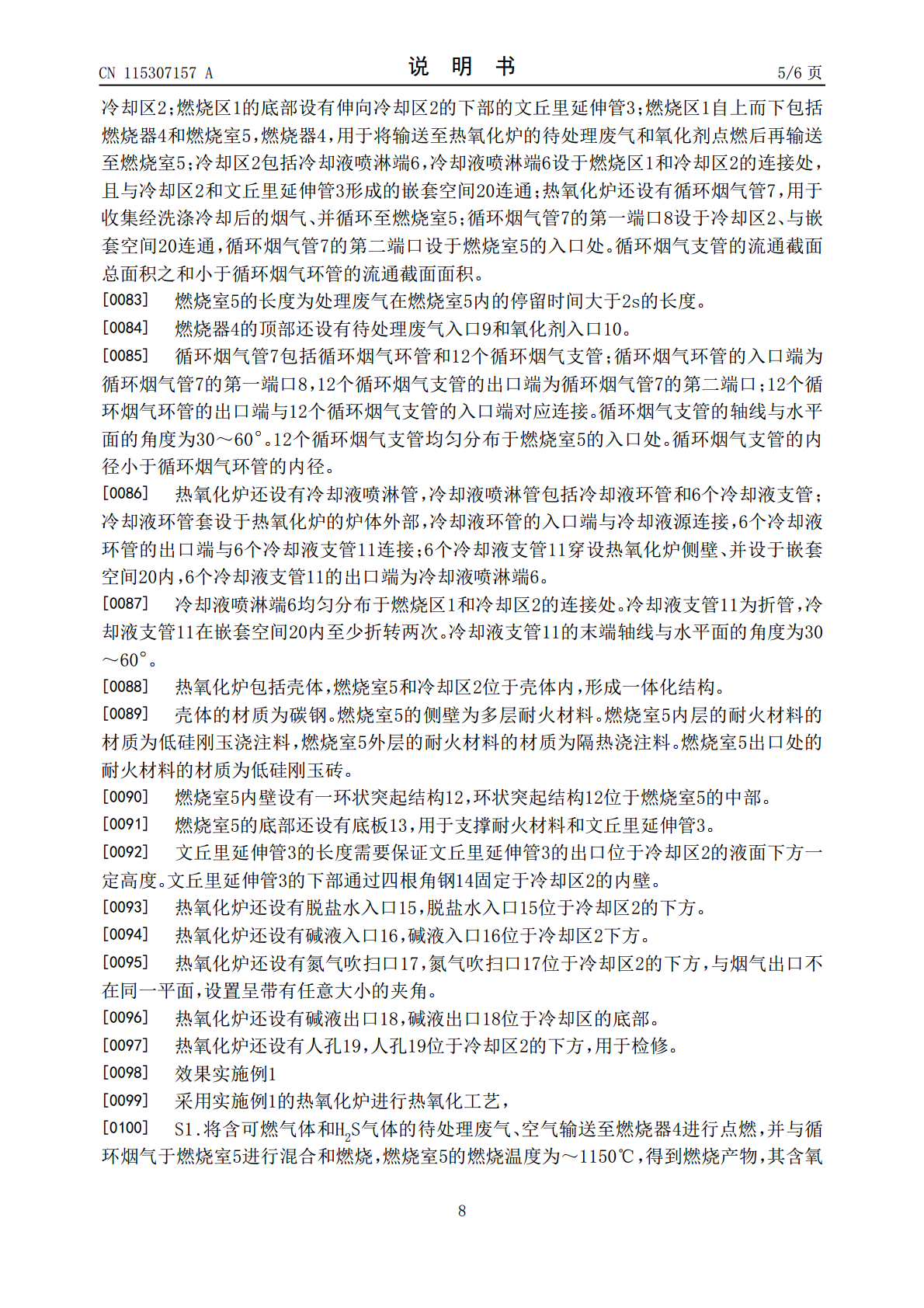

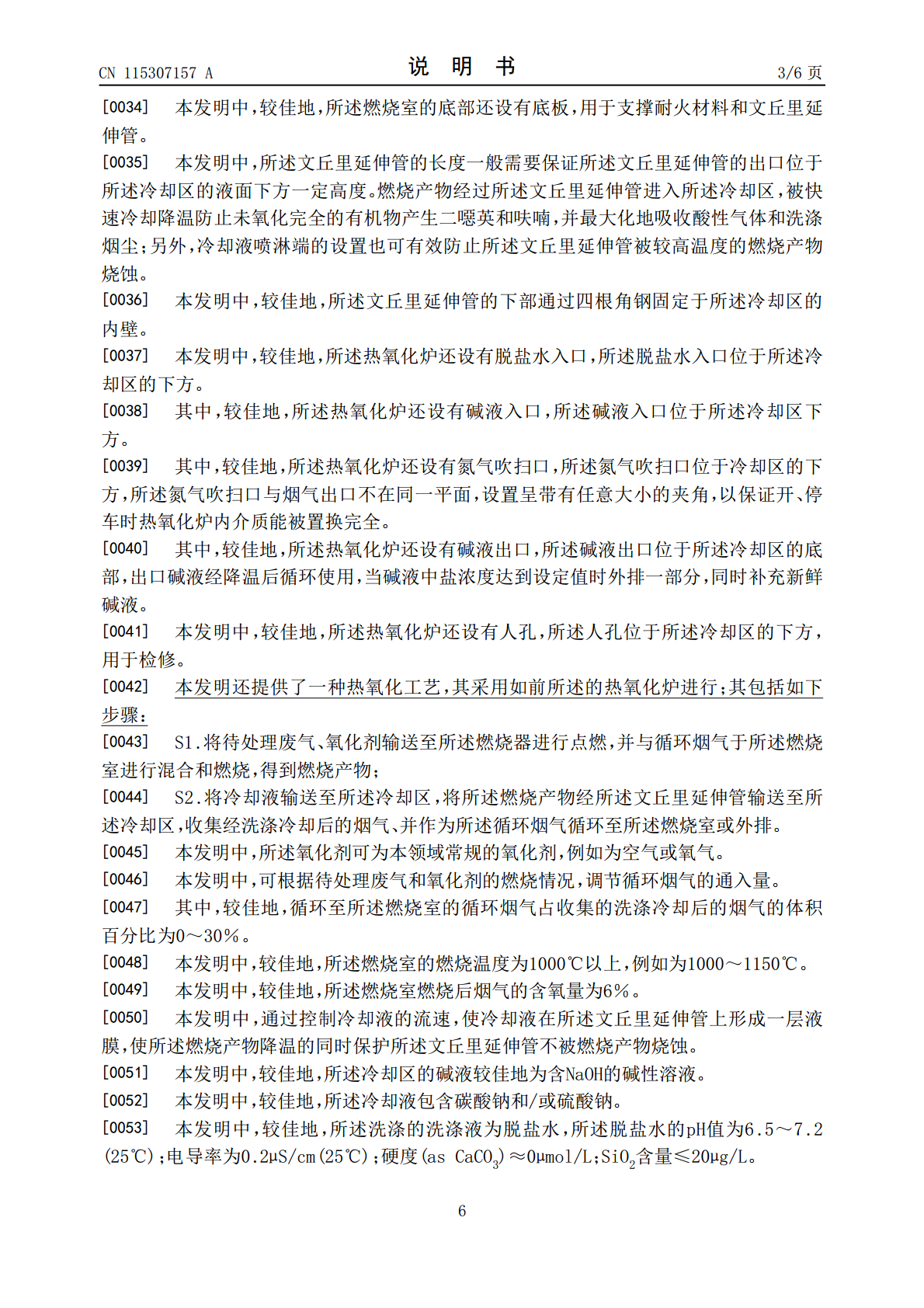

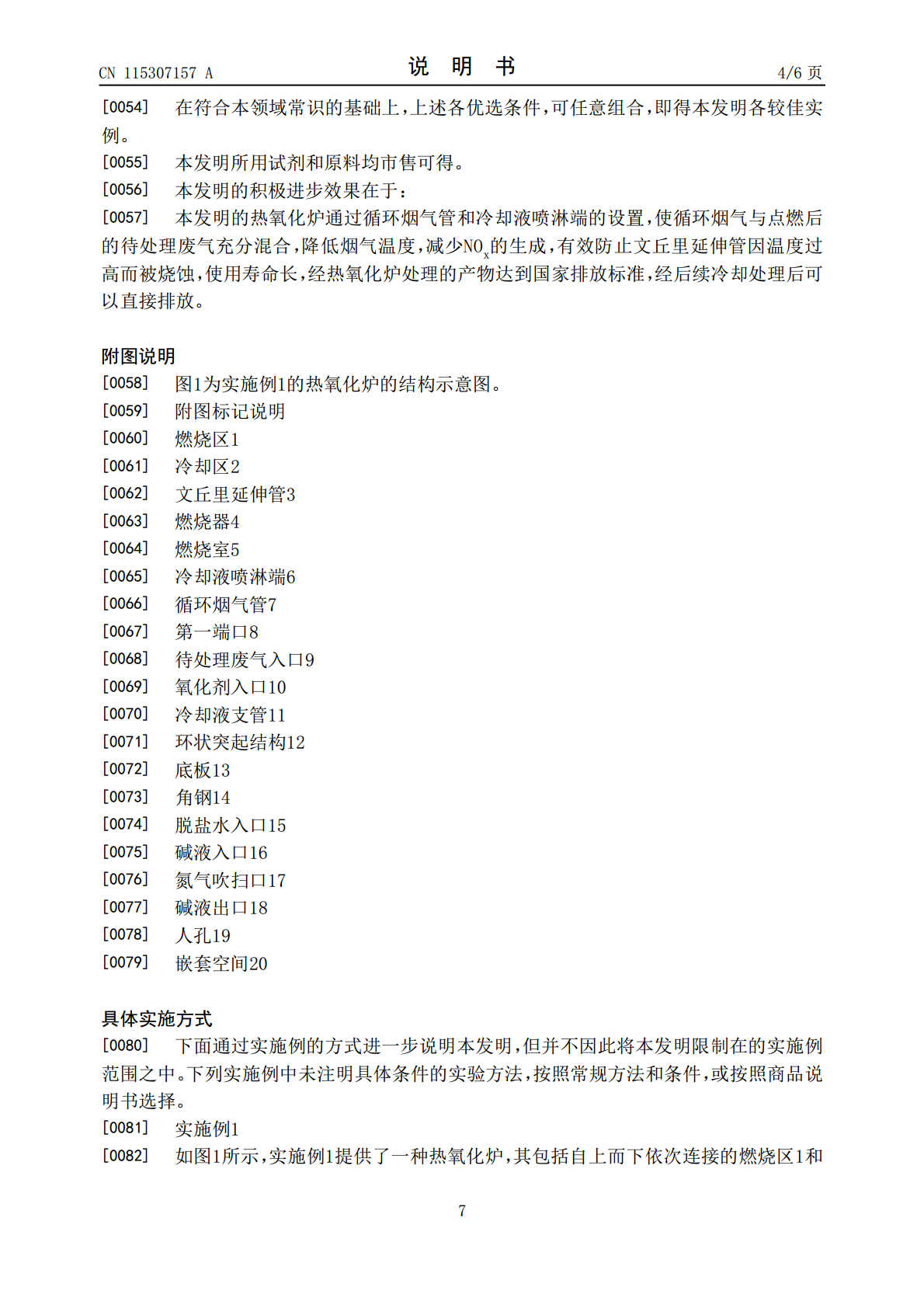

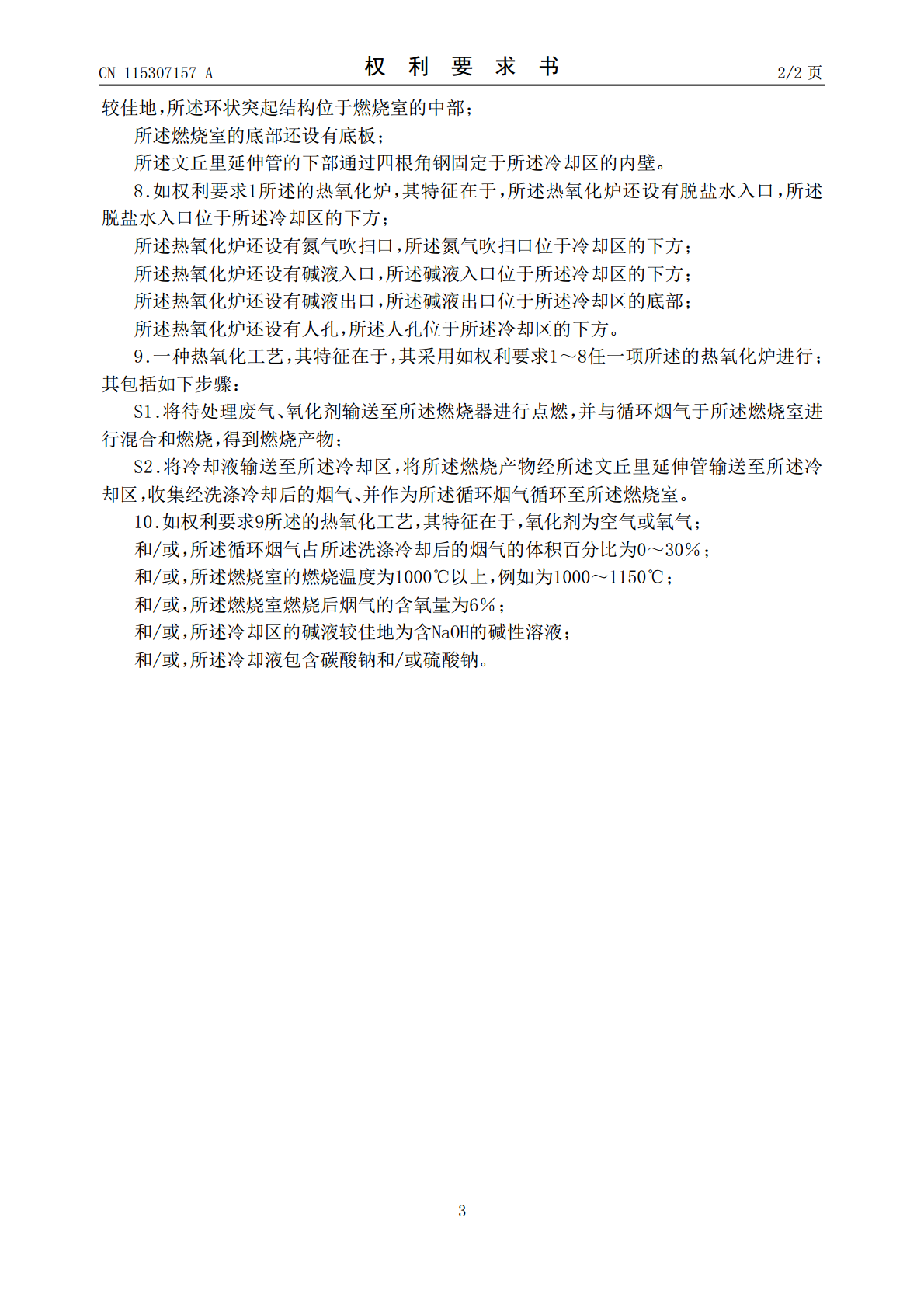

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115307157A(43)申请公布日2022.11.08(21)申请号202210658434.5F23C9/08(2006.01)(22)申请日2022.06.10(71)申请人上海核原环保科技有限公司地址200233上海市徐汇区桂平路391号A座1101室申请人华陆工程科技有限责任公司(72)发明人顾潮冰吴红艳贾昀澎陈一萍曹虎子朱志斌赵博鸿于清李伟硕杜晓杰王磊(74)专利代理机构上海弼兴律师事务所31283专利代理师王卫彬刘奉丽(51)Int.Cl.F23G7/06(2006.01)F23J15/06(2006.01)F23J15/04(2006.01)权利要求书2页说明书6页附图1页(54)发明名称一种热氧化炉和热氧化工艺(57)摘要本发明公开了一种热氧化炉和热氧化工艺。该热氧化炉包括自上而下依次连接的燃烧区和冷却区；燃烧区的底部设有伸向冷却区的下部的文丘里延伸管；燃烧区自上而下包括燃烧器和燃烧室，燃烧器用于将输送至热氧化炉的待处理废气和氧化剂点燃后再输送至燃烧室；冷却区包括冷却液喷淋端，冷却液喷淋端设于燃烧区和冷却区的连接处，且与冷却区和文丘里延伸管形成的嵌套空间连通；热氧化炉还设有循环烟气管；循环烟气管的第一端口设于冷却区、与嵌套空间连通，循环烟气管的第二端口设于燃烧室的入口处。本发明的热氧化炉能够减少NOx的生成，有效防止文丘里延伸管被烧蚀，经热氧化炉处理的产物经后续冷却处理后可以直接排放。CN115307157ACN115307157A权利要求书1/2页1.一种热氧化炉，其特征在于，其包括自上而下依次连接的燃烧区和冷却区；所述燃烧区的底部设有伸向所述冷却区的下部的文丘里延伸管；所述燃烧区自上而下包括燃烧器和燃烧室，所述燃烧器，用于将输送至所述热氧化炉的待处理废气和氧化剂点燃后再输送至所述燃烧室；所述冷却区包括冷却液喷淋端，所述冷却液喷淋端设于所述燃烧区和所述冷却区的连接处，且与所述冷却区和所述文丘里延伸管形成的嵌套空间连通；所述热氧化炉还设有循环烟气管，用于收集经洗涤冷却后的烟气、并循环至所述燃烧室；所述循环烟气管的第一端口设于所述冷却区、与所述嵌套空间连通，所述循环烟气管的第二端口设于所述燃烧室的入口处。2.如权利要求1所述的热氧化炉，其特征在于，所述燃烧室的长度为处理废气在所述燃烧室内的停留时间大于2s的长度；所述燃烧器的顶部还设有待处理废气入口和氧化剂入口。3.如权利要求1所述的热氧化炉，其特征在于，所述循环烟气管包括循环烟气环管和若干循环烟气支管；所述循环烟气环管的入口端为所述循环烟气管的第一端口，若干所述循环烟气支管的出口端为所述循环烟气管的第二端口；若干所述循环烟气环管的出口端与若干所述循环烟气支管的入口端对应连接；较佳地，所述循环烟气支管的轴线与水平面的角度为30～60°；较佳地，若干所述循环烟气支管的流通截面总面积之和小于所述循环烟气环管的流通截面面积；较佳地，若干所述循环烟气支管均匀分布于所述燃烧室的入口处；较佳地，若干所述循环烟气支管的个数为4～12个，例如为6个或8个。4.如权利要求1所述的热氧化炉，其特征在于，所述的热氧化炉还设有冷却液喷淋管，所述冷却液喷淋管包括冷却液环管和若干冷却液支管；所述冷却液环管套设于所述热氧化炉的炉体外部，所述冷却液环管的入口端与冷却液源连接，若干所述冷却液环管的出口端与若干所述冷却液支管连接；若干所述冷却液支管穿设所述热氧化炉侧壁、并设于所述嵌套空间内，若干所述冷却液支管的出口端为所述冷却液喷淋端。5.如权利要求4所述的热氧化炉，其特征在于，所述冷却液喷淋端的数量为4～12个，例如6个或8个；所述冷却液喷淋端均匀分布于所述燃烧区和所述冷却区的连接处；所述冷却液支管为折管，所述冷却液支管在所述嵌套空间内至少折转两次；所述冷却液支管的末端轴线与水平面的角度为30～60°。6.如权利要求1所述的热氧化炉，其特征在于，所述热氧化炉包括壳体，所述燃烧区和冷却区位于所述壳体内；较佳地，所述壳体的材质为碳钢；所述燃烧室的侧壁为多层耐火材料；较佳地，所述燃烧室内层的耐火材料的材质为低硅刚玉浇注料，所述燃烧室外层的耐火材料的材质为隔热浇注料；较佳地，所述燃烧室出口处的耐火材料的材质为低硅刚玉砖。7.如权利要求1所述的热氧化炉，其特征在于，所述燃烧室内壁设有一环状突起结构；2CN115307157A权利要求书2/2页较佳地，所述环状突起结构位于燃烧室的中部；所述燃烧室的底部还设有底板；所述文丘里延伸管的下部通过四根角钢固定于所述冷却区的内壁。8.如权利要求1所述的热氧化炉，其特征在于，所述热氧化炉还设有脱盐水入口，所述脱盐水入口位于所述冷却区的下方；所述热氧化炉还设有氮气吹扫口，所述氮气吹扫口位于冷却区的下方；所述
