翘曲抑制回焊炉.pdf

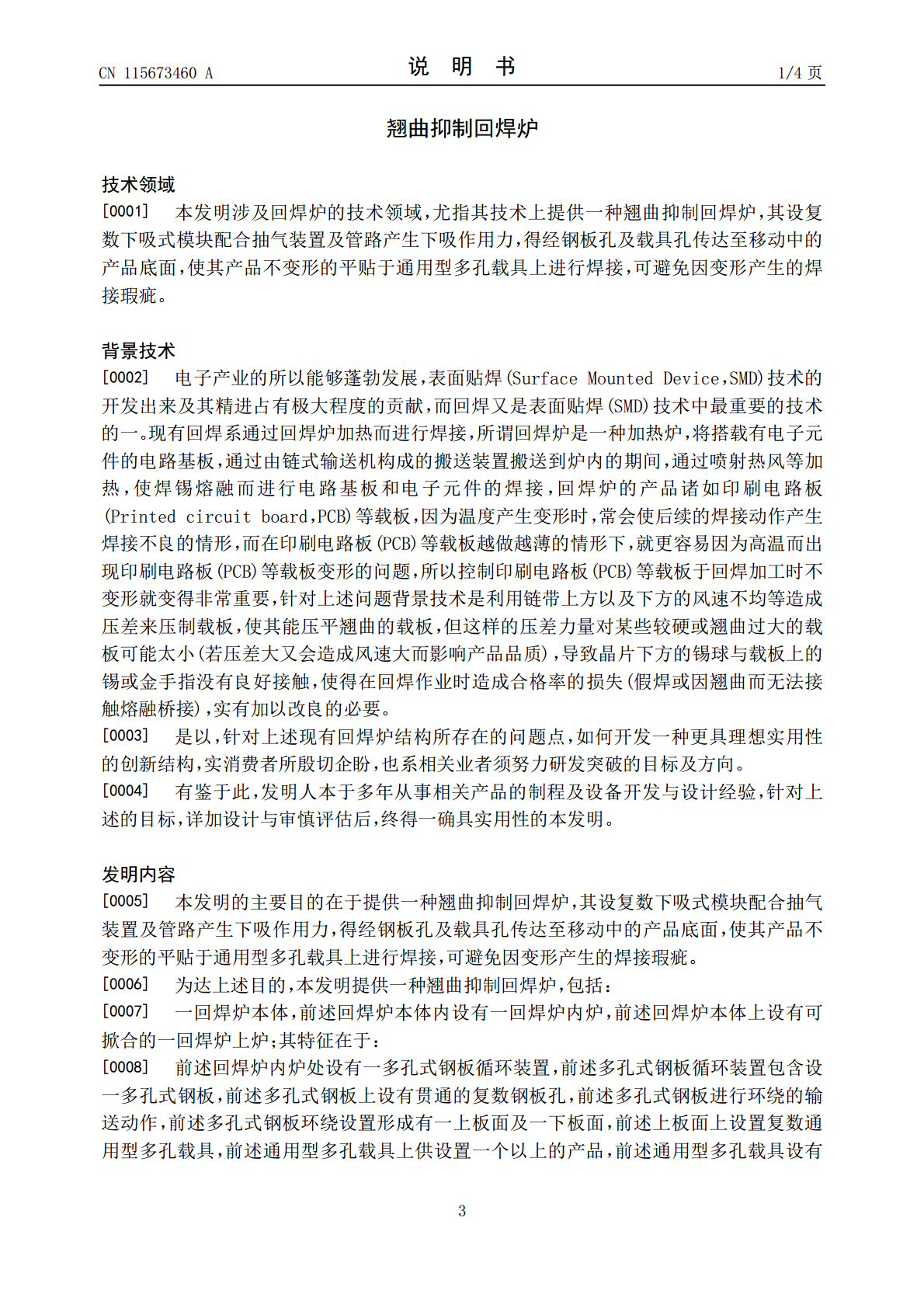

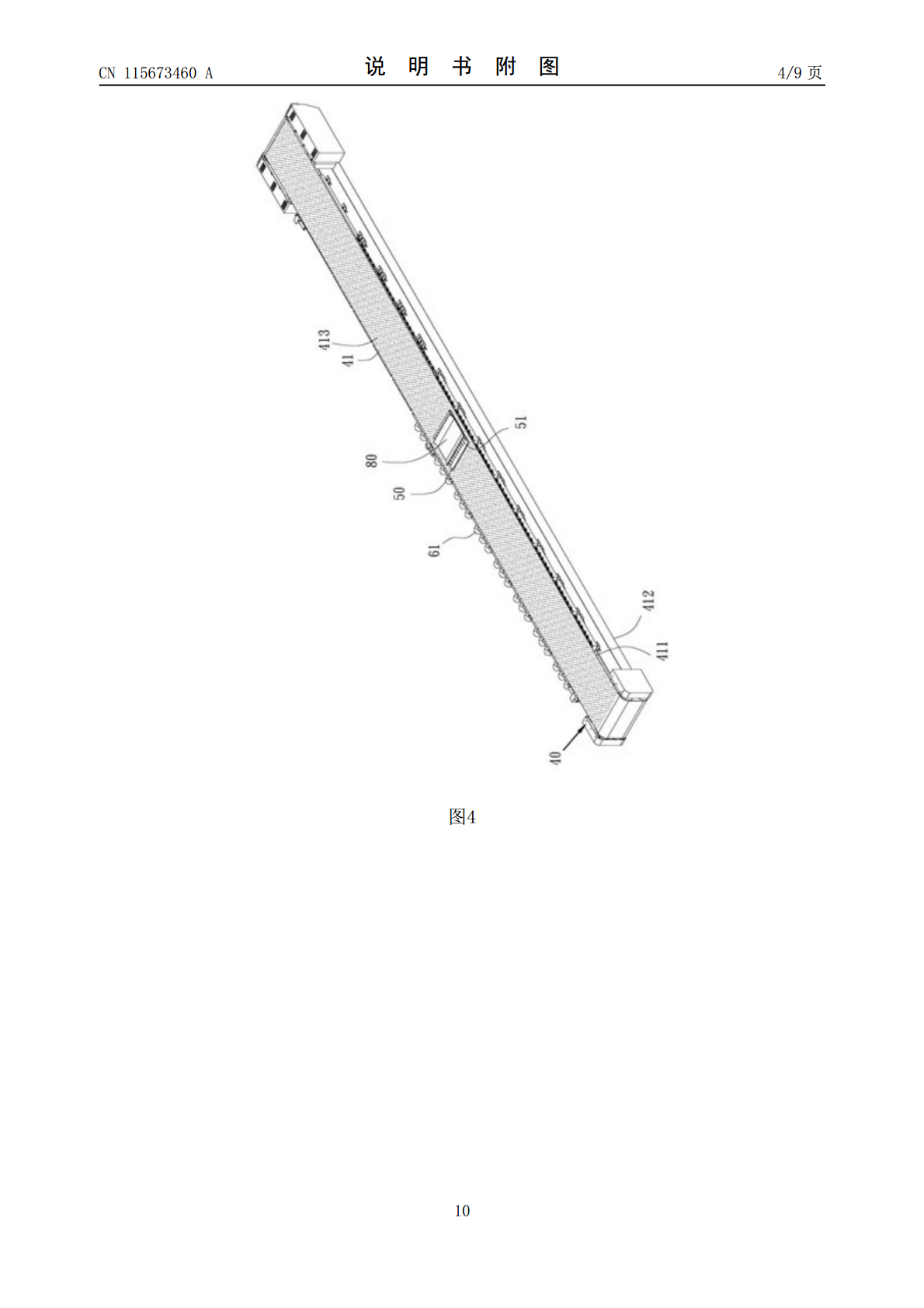

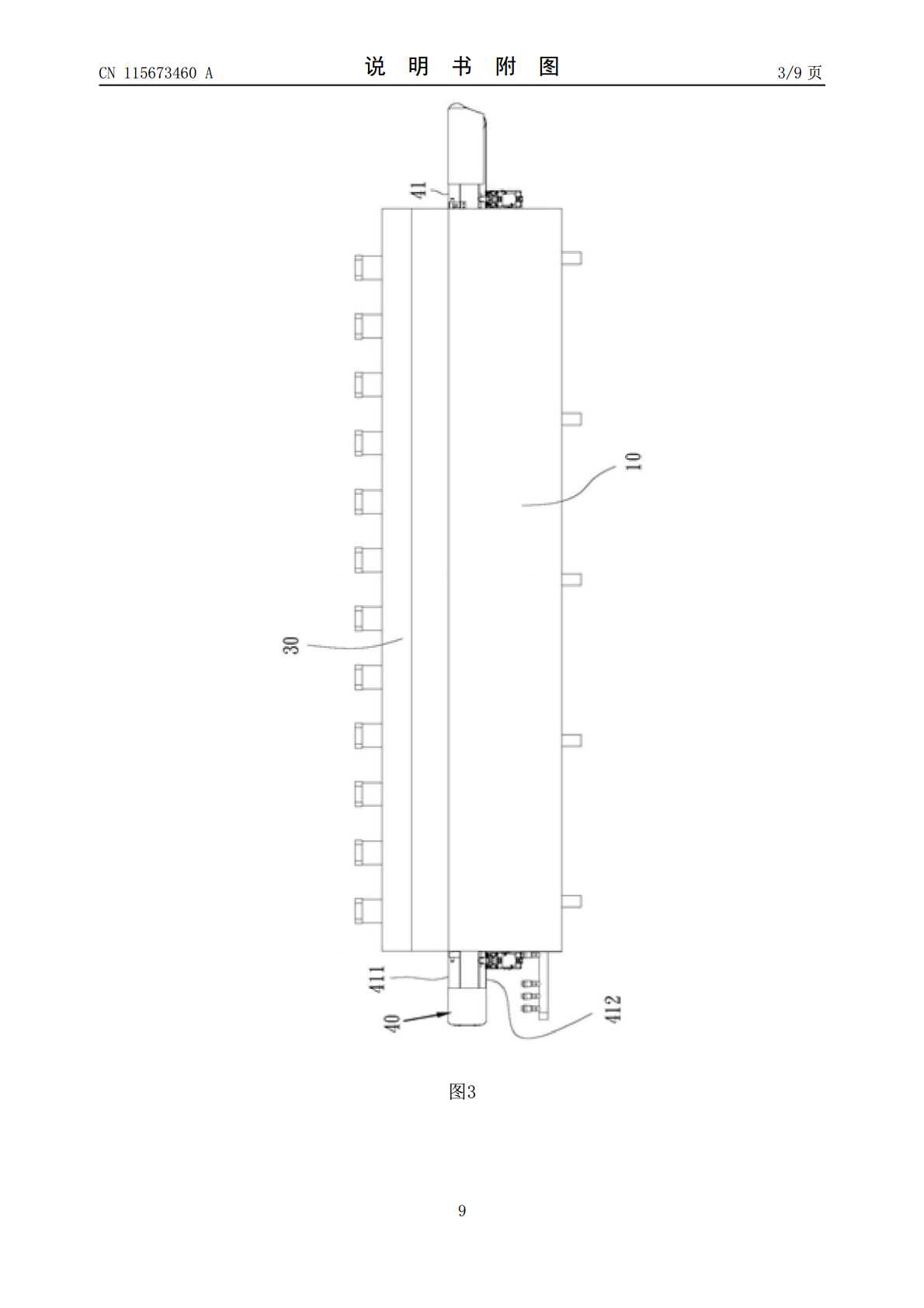

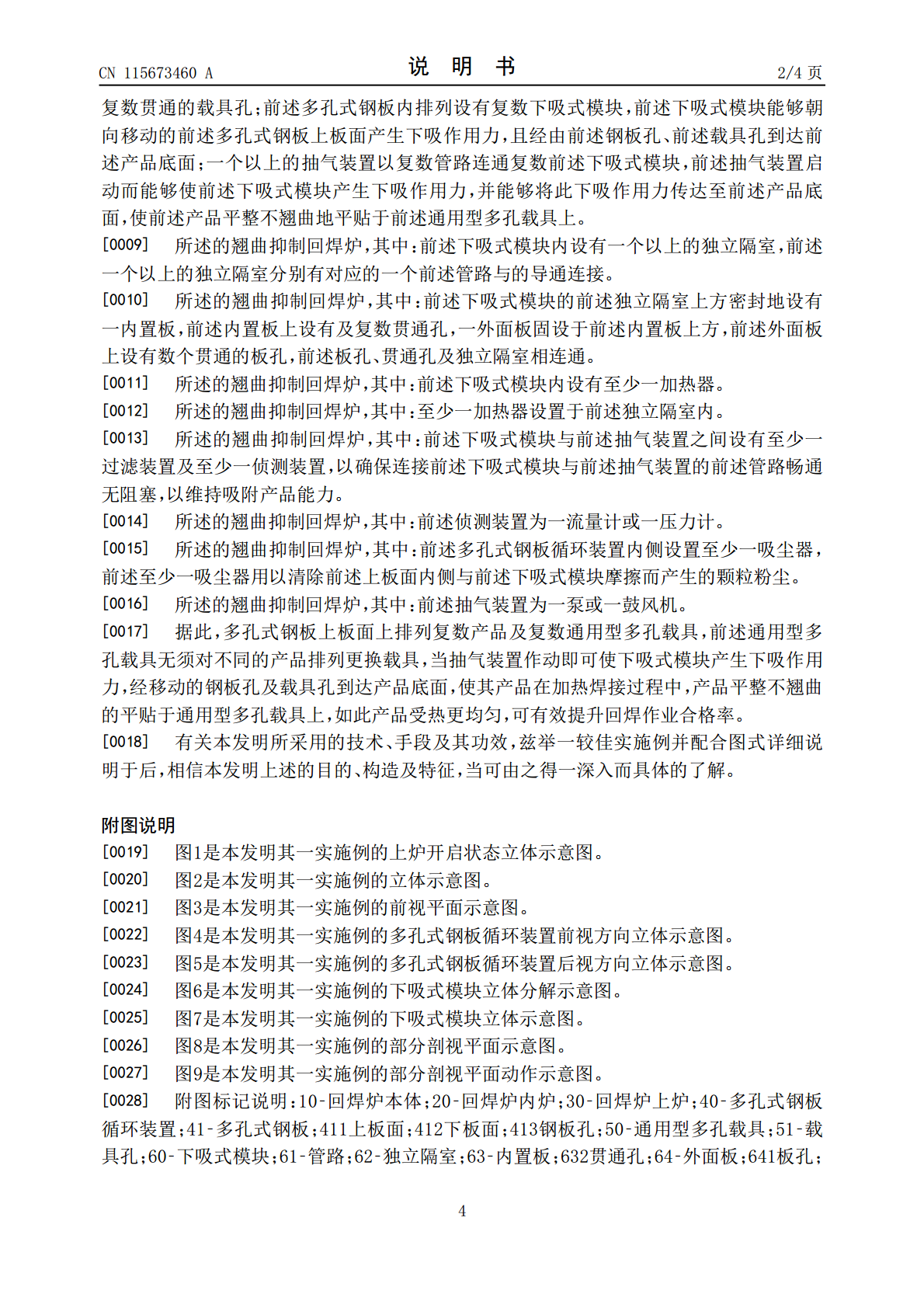

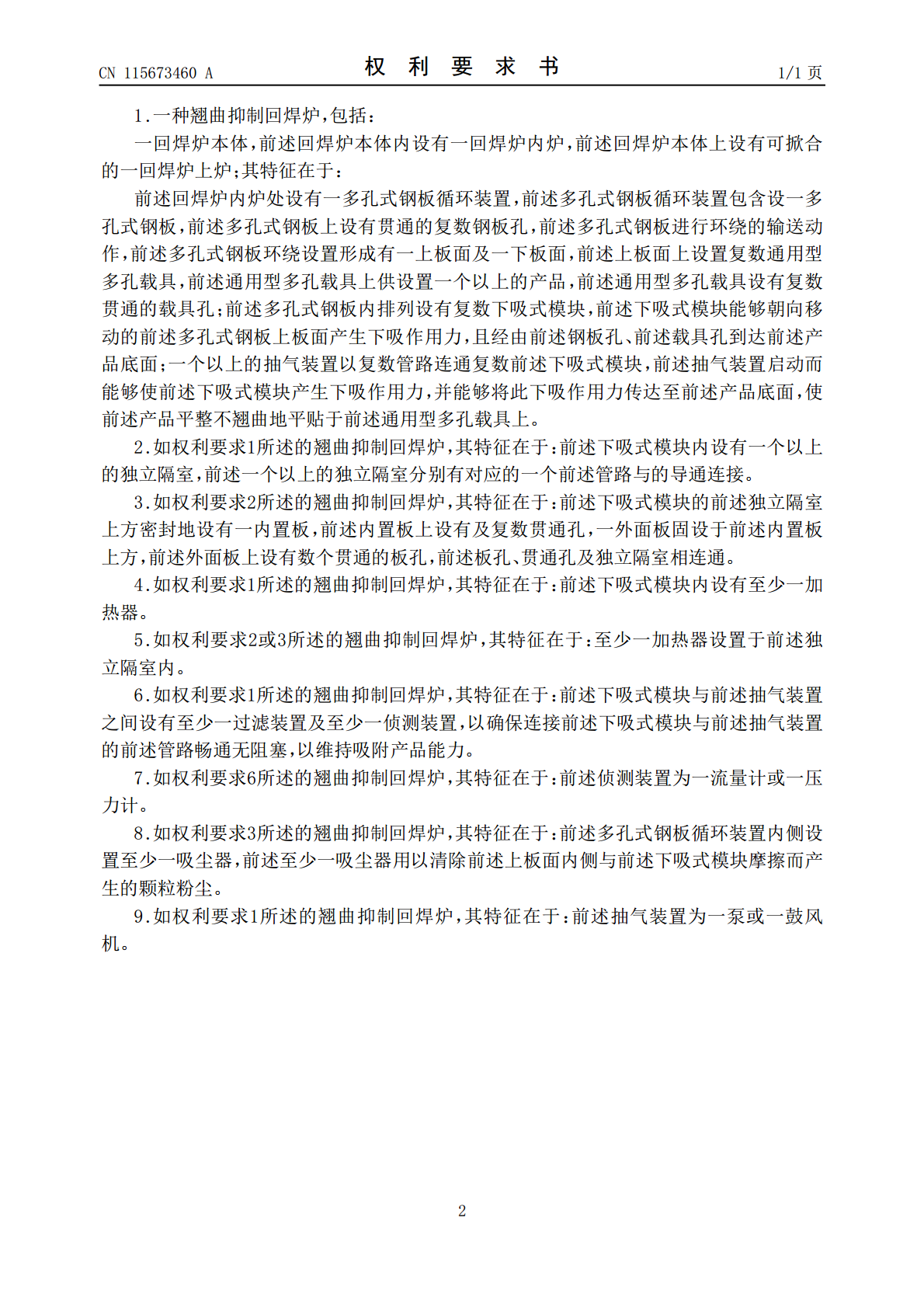

本发明提供一种翘曲抑制回焊炉，包含有：一回焊炉本体内的回焊炉内炉处设有一多孔式钢板循环装置，该多孔式钢板循环装置包含一多孔式钢板，多孔式钢板环绕设置形成一上板面及一下板面，多孔式钢板内排列设有复数下吸式模块，其下吸作用力方向朝向上板面，一个以上的抽气装置以复数管路连通复数下吸式模块，多孔式钢板上板面上排列复数通用型多孔载具及产品，抽气装置作动使下吸式模块产生下吸作用力至产品底面，使其加热焊接过程中产品平整不翘曲的平贴于通用型多孔载具上，如此产品受热更均匀，焊点接触性更好，有效提升回焊作业合格率。
2023-06-15
10
1.1MB
回焊炉.pdf
本发明涉及一种回焊炉，包括回焊炉箱体，回焊炉箱体内的下部的一侧设有加热室，回焊炉箱体内的下部的另一侧设有冷却室，回焊炉箱体内的上部设有传送室，加热室内设有PCB板载具顶升装置、加热部件，PCB板载具顶升装置的顶升端上设有PCB板载具，PCB板载具内设有PCB板，冷却室内设有PCB板载具升降装置、冷却部件，传送室内设有推送动力缸，加热部件加热PCB板至预定的温度，冷却部件冷却PCB板至预定的温度。本发明在PCB板的回流焊的加工过程中采用具有分隔的加热室、冷却室的回焊炉箱体的方案分别进行加热和冷却处理，具有高
2023-06-15
10
323KB
倒装焊塑封翘曲失效分析.docx
倒装焊塑封翘曲失效分析倒装焊塑封翘曲失效分析摘要：倒装焊塑封翘曲失效是一种常见的焊接缺陷形式，对于焊接件的性能和可靠性产生不可忽视的影响。本文将倒装焊塑封翘曲失效进行深入分析，探讨其产生原因、影响因素以及预防和修复措施，为相关领域的研究和生产提供参考。1.引言倒装焊塑封翘曲失效是焊接过程中常见的一种缺陷形式，它主要由于焊接过程中焊接工艺条件不合理导致焊接接头产生变形和应力集中，从而导致焊接接头的失效。倒装焊塑封翘曲失效具有隐蔽性和不可靠性，给焊接件的使用安全性带来了很大的隐患，因此对其进行深入的研究和分析
2024-10-20
5
11KB
缝焊翘曲防止方法及装置.pdf
本发明提供一种能够在工件彼此的材质或厚度不同而热收缩量有偏差的情况下，防止因焊接后的冷却收缩而发生的翘曲的缝焊翘曲防止方法及缝焊翘曲防止装置。在将热收缩量在通电方向上不均匀的多个工件(W1、W2)夹入一对滚轮电极(23、33)之间在通电的同时进行焊接的缝焊翘曲防止方法中，以使一对滚轮电极(23、33)中，与热收缩量大的工件(W2)抵接的滚轮电极(33)比与热收缩量小的工件(W1)抵接的滚轮电极(23)向行进方向前方偏置的状态进行焊接。
2023-10-21
10
516KB
回焊炉马达监控系统.pdf
一种回焊炉马达监控系统，用以监控回焊炉的至少一马达，其包含警报装置、主控模块以及至少一监控装置。主控模块与警报装置通信耦接。至少一监控装置电性耦接至少一马达与主控模块，至少一监控装置与至少一马达一一对应设置，每一监控装置包含开关电路以及电流检测电路。开关电路电性耦接于对应的马达。电流检测电路用以检测流向对应的马达的三相电流值并据以输出电流检测信号，主控模块根据电流检测信号判断对应的该马达是否异常，当该马达异常时，该主控模块输出第一异常信号，警报装置接收第一异常信号并据以发出第一警报。
2023-06-15
10
855KB
