一种自动切铆取铆的铆管档案装订机.pdf

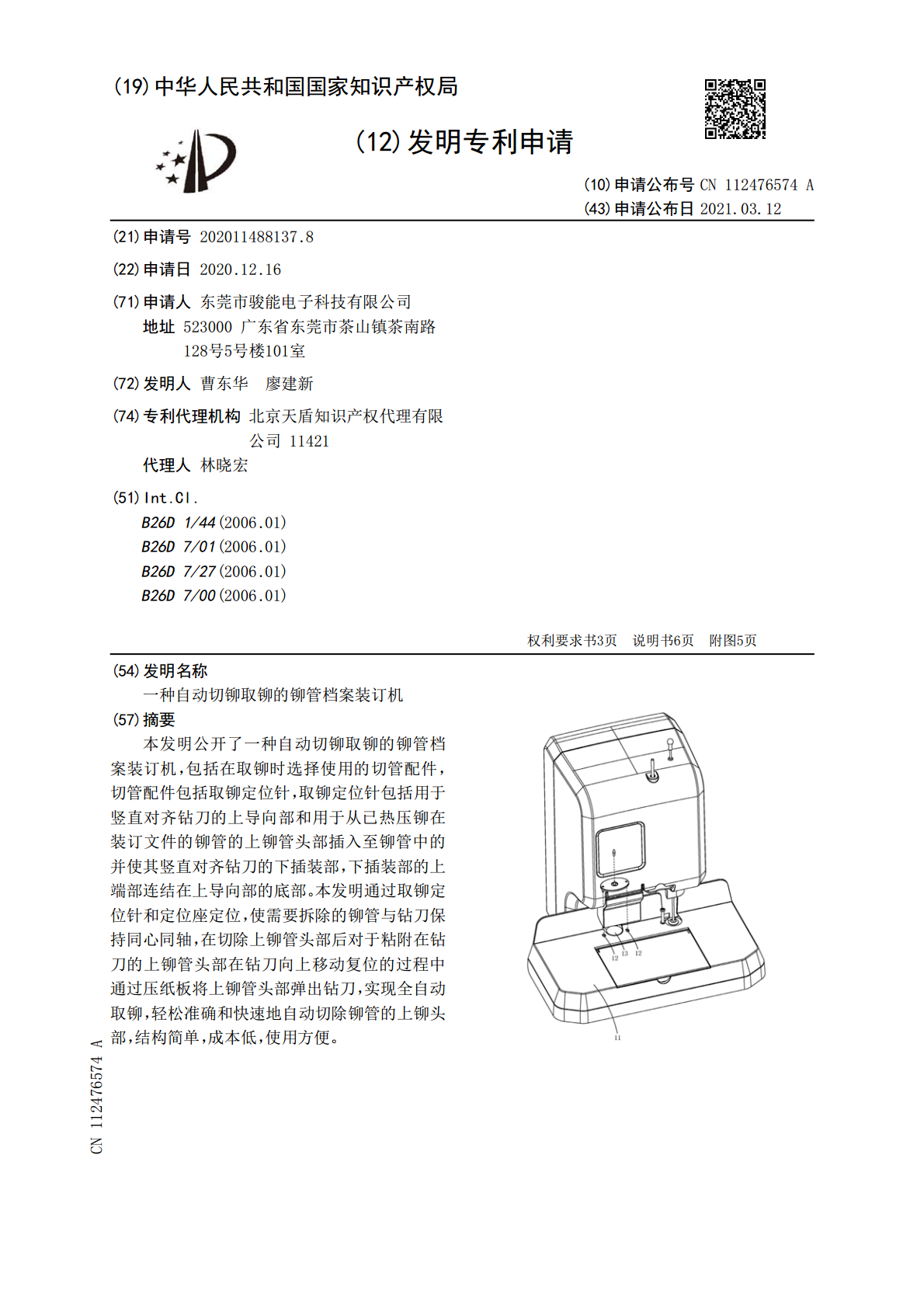

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112476574A(43)申请公布日2021.03.12(21)申请号202011488137.8(22)申请日2020.12.16(71)申请人东莞市骏能电子科技有限公司地址523000广东省东莞市茶山镇茶南路128号5号楼101室(72)发明人曹东华廖建新(74)专利代理机构北京天盾知识产权代理有限公司11421代理人林晓宏(51)Int.Cl.B26D1/44(2006.01)B26D7/01(2006.01)B26D7/27(2006.01)B26D7/00(2006.01)权利要求书3页说明书6页附图5页(54)发明名称一种自动切铆取铆的铆管档案装订机(57)摘要本发明公开了一种自动切铆取铆的铆管档案装订机，包括在取铆时选择使用的切管配件，切管配件包括取铆定位针，取铆定位针包括用于竖直对齐钻刀的上导向部和用于从已热压铆在装订文件的铆管的上铆管头部插入至铆管中的并使其竖直对齐钻刀的下插装部，下插装部的上端部连结在上导向部的底部。本发明通过取铆定位针和定位座定位，使需要拆除的铆管与钻刀保持同心同轴，在切除上铆管头部后对于粘附在钻刀的上铆管头部在钻刀向上移动复位的过程中通过压纸板将上铆管头部弹出钻刀，实现全自动取铆，轻松准确和快速地自动切除铆管的上铆头部，结构简单，成本低，使用方便。CN112476574ACN112476574A权利要求书1/3页1.一种自动切铆取铆的铆管档案装订机，包括控制单元、机架(1)、安装于机架(1)的文件装订平台(11)、用于钻孔的钻孔机构和用于热压铆铆管的热铆压机构，钻孔机构和热铆压机构分别安装于机架(1)，钻孔机构包括升降驱动机构、传动连接于升降驱动机构的升降底座(21)、固定安装于升降底座(21)的钻孔马达(22)和传动连接于钻孔马达(22)的钻刀(23)，升降底座(21)沿竖直方向滑动安装于机架(1)，控制单元分别电连接钻孔马达(22)和热铆压机构，其特征在于：包括在取铆时选择使用的切管配件，切管配件包括取铆定位针(3)，取铆定位针(3)包括用于竖直对齐钻刀(23)的上导向部(31)和用于从已热压铆在装订文件的铆管的上铆管头部(42)插入至铆管中的并使其竖直对齐钻刀(23)的下插装部(32)，下插装部(32)的上端部连结在上导向部(31)的底部。2.根据权利要求1所述的一种自动切铆取铆的铆管档案装订机，其特征在于：所述上导向部(31)包括一从上自下逐渐变大的导向锥部；所述下插装部(32)包括连结在所述上导向部(31)的底部的用于插装于上铆管头部(42)的插柱，插柱小于上导向部(31)的底部，在上导向部(31)的底部形成一定位台阶部(33)，在插柱插装于所述上铆管头部(42)的上铆管头部(42)后定位台阶部(33)抵顶在上铆管头部(42)的上方。3.根据权利要求2所述的一种自动切铆取铆的铆管档案装订机，其特征在于：所述钻刀(23)的中部开设有沿轴向方向贯穿钻刀(23)的上下两端的钻刀内排屑孔(231)，钻刀(23)的下部壁体成型有圆形切刃，所述上导向部(31)的最大外径小于钻刀内排屑孔(231)或圆形切刃的内直径，在钻刀(23)下移后上导向部(31)插入至钻刀(23)的钻刀内排屑孔(231)内，以实现将钻刀(23)与所述铆管的相对位置纠正至同心同轴；上导向部(31)的底部设置有导向柱体(34)，所述插柱的上端一体连结于导向柱体(34)的底部，导向柱体(34)的外径小于钻刀(23)的内直径。4.根据权利要求2所述的一种自动切铆取铆的铆管档案装订机，其特征在于：已热压铆在所述装订文件的所述铆管包括具有中空的管腔(44)的管体(41)、一体连结在管体(41)的上部的所述上铆管头部(42)和一体连结在管体(41)的下部的下铆管头部(43)，所述定位台阶部(33)至少大于管腔(44)，在取铆前取铆定位针(3)插装于上铆管头部(42)，从上铆管头部(42)插入至管腔(44)中的所述插柱插入至或插紧在管腔(44)的上部。5.根据权利要求1所述的一种自动切铆取铆的铆管档案装订机，其特征在于：所述切管配件包括在取铆时选择使用的定位座(5)，所述文件装订平台(11)设置有定位部，定位座(5)活动安装于定位部，定位座(5)设置有向上凸出的用于从已热压铆在装订文件的铆管的下铆管头部(43)插入至铆管中的定位柱(52)，安装于定位部的定位座(5)的定位柱(52)保持竖直对齐钻刀(23)，定位柱(52)与钻刀(23)同心同轴，以实现使所述上导向部(31)自动竖直对齐钻刀(23)。6.根据权利要求5所述的一种自动切铆取铆的铆管档案装订机，其特征在于：所述定位座(5)包括薄型定位底座(51)和所述定位柱(52)，薄型定位底座(51)的中部开设
