一种风电机组齿轮箱润滑系统用控制阀组装置.pdf

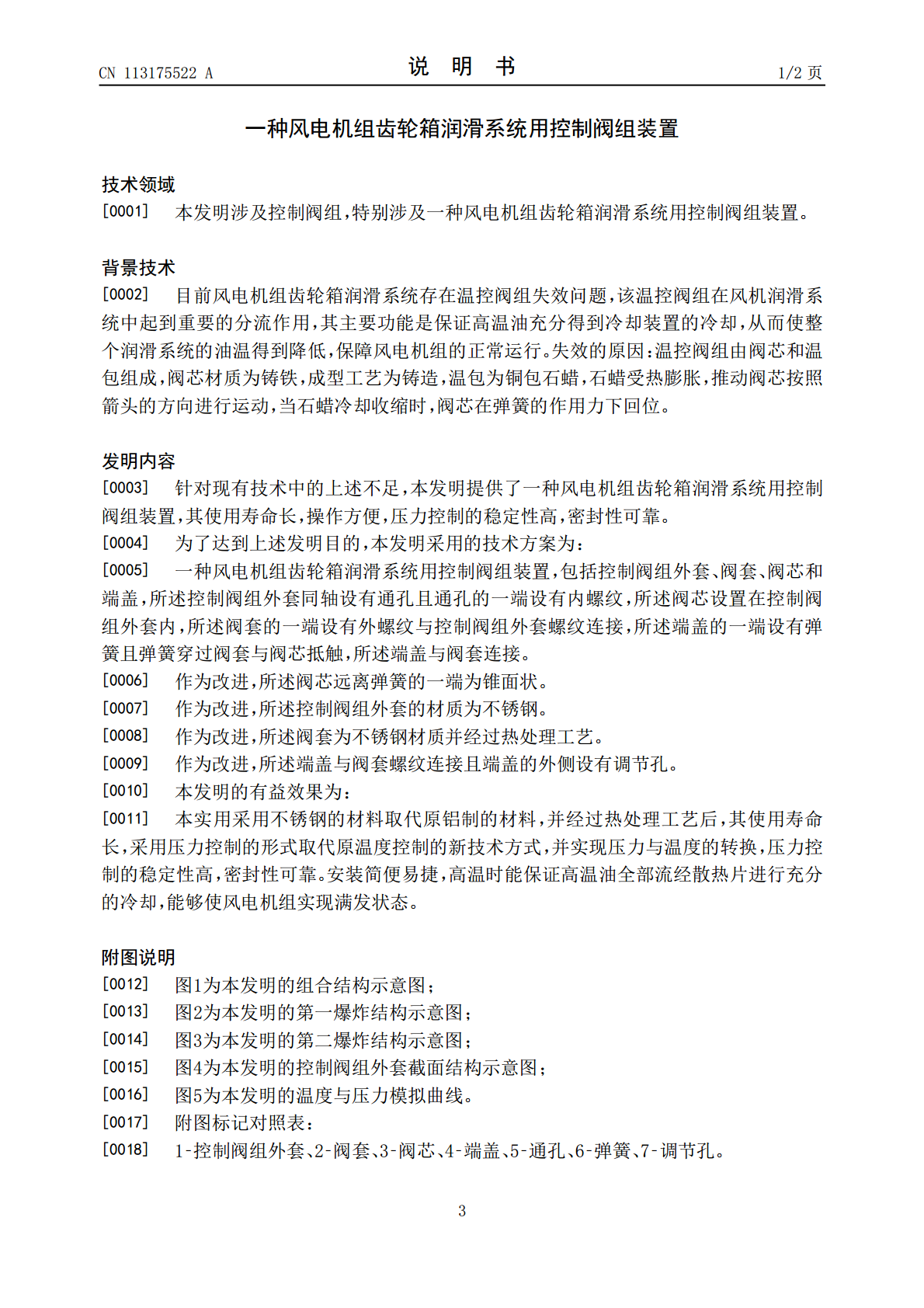

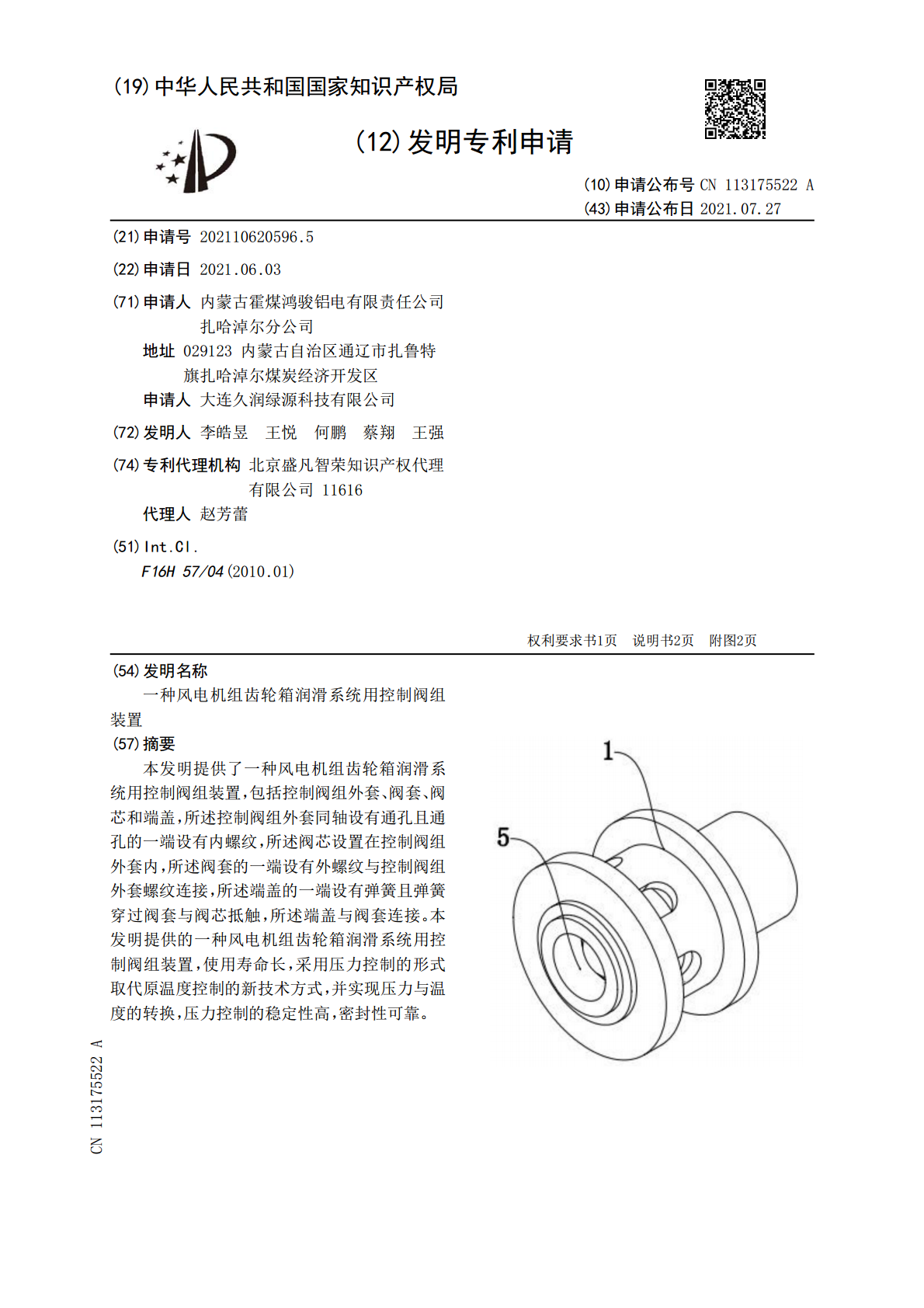

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113175522A(43)申请公布日2021.07.27(21)申请号202110620596.5(22)申请日2021.06.03(71)申请人内蒙古霍煤鸿骏铝电有限责任公司扎哈淖尔分公司地址029123内蒙古自治区通辽市扎鲁特旗扎哈淖尔煤炭经济开发区申请人大连久润绿源科技有限公司(72)发明人李皓昱王悦何鹏蔡翔王强(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人赵芳蕾(51)Int.Cl.F16H57/04(2010.01)权利要求书1页说明书2页附图2页(54)发明名称一种风电机组齿轮箱润滑系统用控制阀组装置(57)摘要本发明提供了一种风电机组齿轮箱润滑系统用控制阀组装置，包括控制阀组外套、阀套、阀芯和端盖，所述控制阀组外套同轴设有通孔且通孔的一端设有内螺纹，所述阀芯设置在控制阀组外套内，所述阀套的一端设有外螺纹与控制阀组外套螺纹连接，所述端盖的一端设有弹簧且弹簧穿过阀套与阀芯抵触，所述端盖与阀套连接。本发明提供的一种风电机组齿轮箱润滑系统用控制阀组装置，使用寿命长，采用压力控制的形式取代原温度控制的新技术方式，并实现压力与温度的转换，压力控制的稳定性高，密封性可靠。CN113175522ACN113175522A权利要求书1/1页1.一种风电机组齿轮箱润滑系统用控制阀组装置，其特征在于，包括控制阀组外套(1)、阀套(2)、阀芯(3)和端盖(4)，所述控制阀组外套(1)同轴设有通孔(5)且通孔(5)的一端设有内螺纹，所述阀芯(3)设置在控制阀组外套(1)内，所述阀套(2)的一端设有外螺纹与控制阀组外套(1)螺纹连接，所述端盖(4)的一端设有弹簧(6)且弹簧(6)穿过阀套(2)与阀芯(3)抵触，所述端盖(4)与阀套(2)连接。2.根据权利要求1所述的一种风电机组齿轮箱润滑系统用控制阀组装置，其特征在于：所述阀芯(3)远离弹簧(6)的一端为锥面状。3.根据权利要求1所述的一种风电机组齿轮箱润滑系统用控制阀组装置，其特征在于：所述控制阀组外套(1)的材质为不锈钢304。4.根据权利要求1所述的一种风电机组齿轮箱润滑系统用控制阀组装置，其特征在于：所述阀套(2)为不锈钢材质并经过热处理工艺。5.根据权利要求1所述的一种风电机组齿轮箱润滑系统用控制阀组装置，其特征在于：所述端盖(4)与阀套(2)螺纹连接且端盖(4)的外侧设有调节孔(7)。2CN113175522A说明书1/2页一种风电机组齿轮箱润滑系统用控制阀组装置技术领域[0001]本发明涉及控制阀组，特别涉及一种风电机组齿轮箱润滑系统用控制阀组装置。背景技术[0002]目前风电机组齿轮箱润滑系统存在温控阀组失效问题，该温控阀组在风机润滑系统中起到重要的分流作用，其主要功能是保证高温油充分得到冷却装置的冷却，从而使整个润滑系统的油温得到降低，保障风电机组的正常运行。失效的原因：温控阀组由阀芯和温包组成，阀芯材质为铸铁，成型工艺为铸造，温包为铜包石蜡，石蜡受热膨胀，推动阀芯按照箭头的方向进行运动，当石蜡冷却收缩时，阀芯在弹簧的作用力下回位。发明内容[0003]针对现有技术中的上述不足，本发明提供了一种风电机组齿轮箱润滑系统用控制阀组装置，其使用寿命长，操作方便，压力控制的稳定性高，密封性可靠。[0004]为了达到上述发明目的，本发明采用的技术方案为：[0005]一种风电机组齿轮箱润滑系统用控制阀组装置，包括控制阀组外套、阀套、阀芯和端盖，所述控制阀组外套同轴设有通孔且通孔的一端设有内螺纹，所述阀芯设置在控制阀组外套内，所述阀套的一端设有外螺纹与控制阀组外套螺纹连接，所述端盖的一端设有弹簧且弹簧穿过阀套与阀芯抵触，所述端盖与阀套连接。[0006]作为改进，所述阀芯远离弹簧的一端为锥面状。[0007]作为改进，所述控制阀组外套的材质为不锈钢。[0008]作为改进，所述阀套为不锈钢材质并经过热处理工艺。[0009]作为改进，所述端盖与阀套螺纹连接且端盖的外侧设有调节孔。[0010]本发明的有益效果为：[0011]本实用采用不锈钢的材料取代原铝制的材料，并经过热处理工艺后，其使用寿命长，采用压力控制的形式取代原温度控制的新技术方式，并实现压力与温度的转换，压力控制的稳定性高，密封性可靠。安装简便易捷，高温时能保证高温油全部流经散热片进行充分的冷却，能够使风电机组实现满发状态。附图说明[0012]图1为本发明的组合结构示意图；[0013]图2为本发明的第一爆炸结构示意图；[0014]图3为本发明的第二爆炸结构示意图；[0015]图4为本发明的控制阀组外套截面结构示意图；[0016]图5为本发明的温度与压力模拟曲线。[0017]附图标记对照表：[0018]1‑控制阀组外套、2‑阀套、3‑阀芯、
