一种可对纸屑进行收集的卷纸分切机.pdf

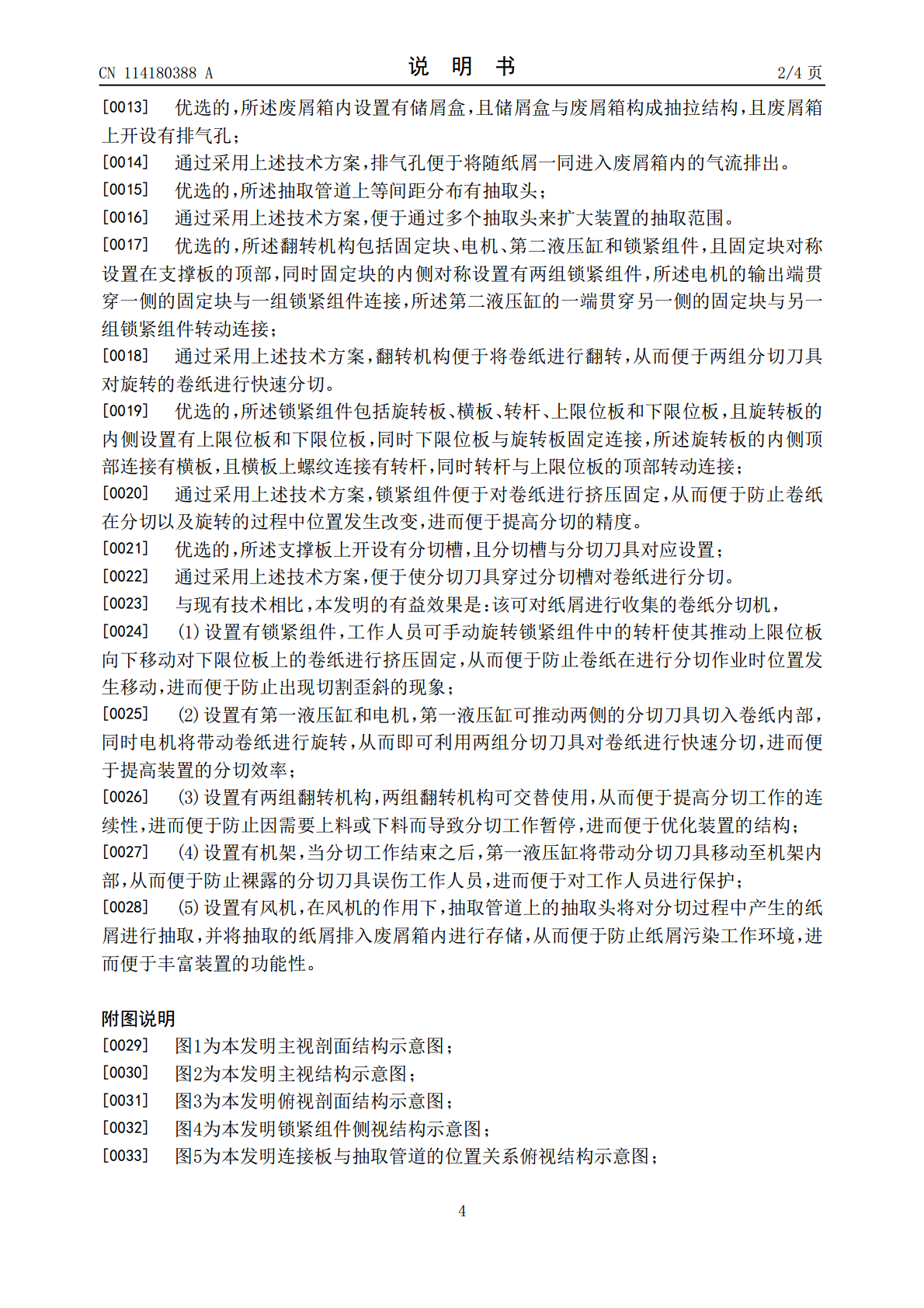

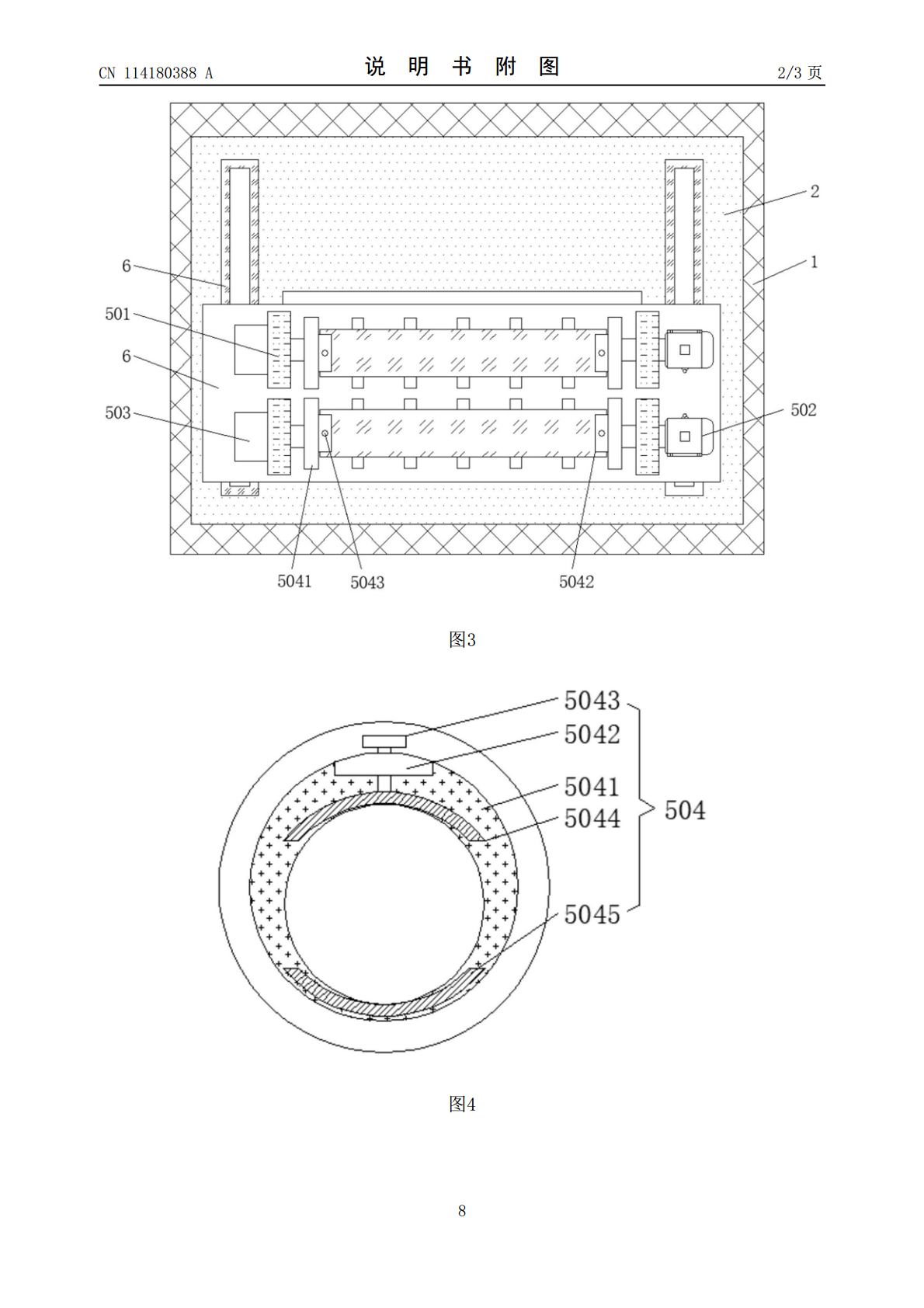

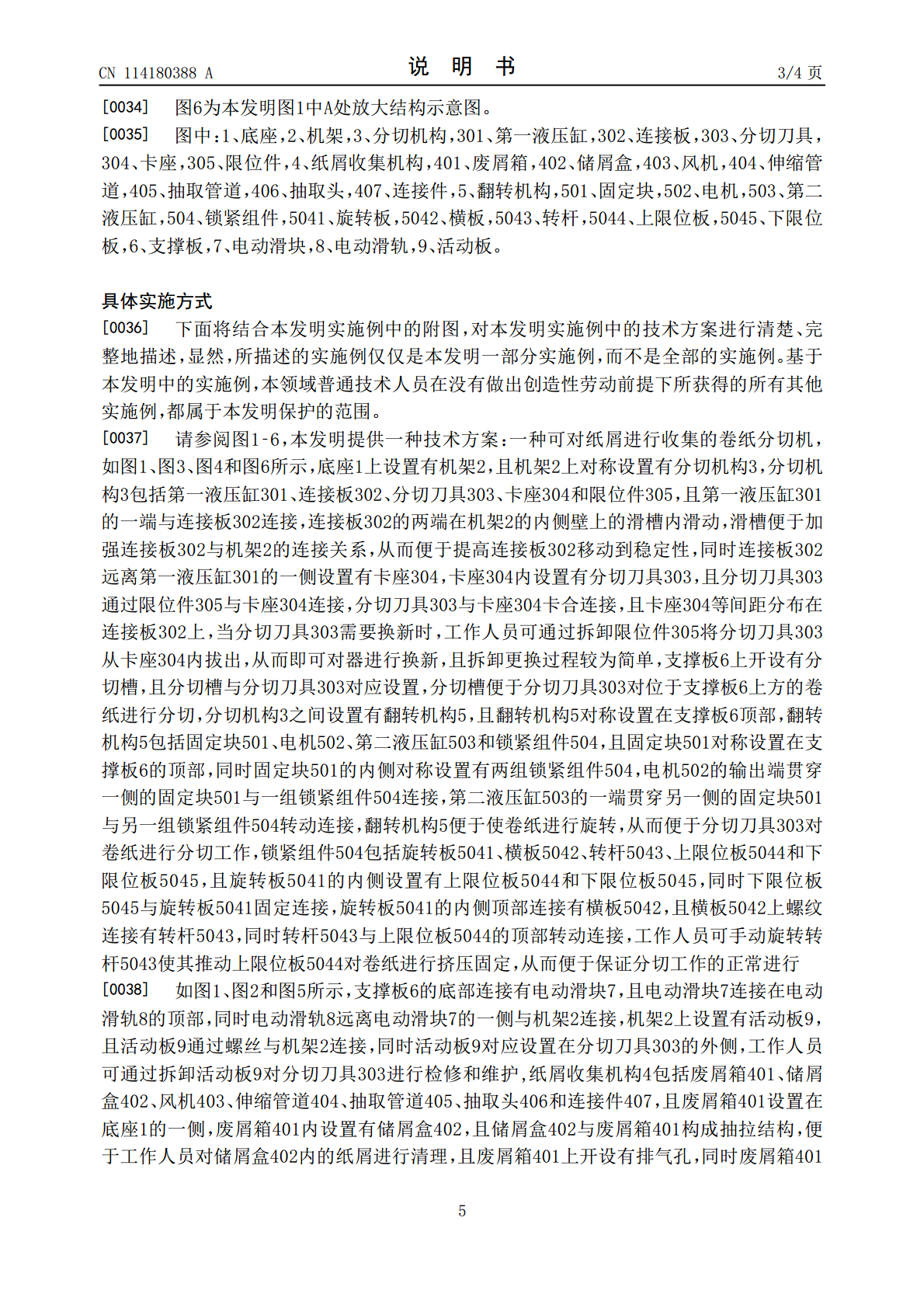

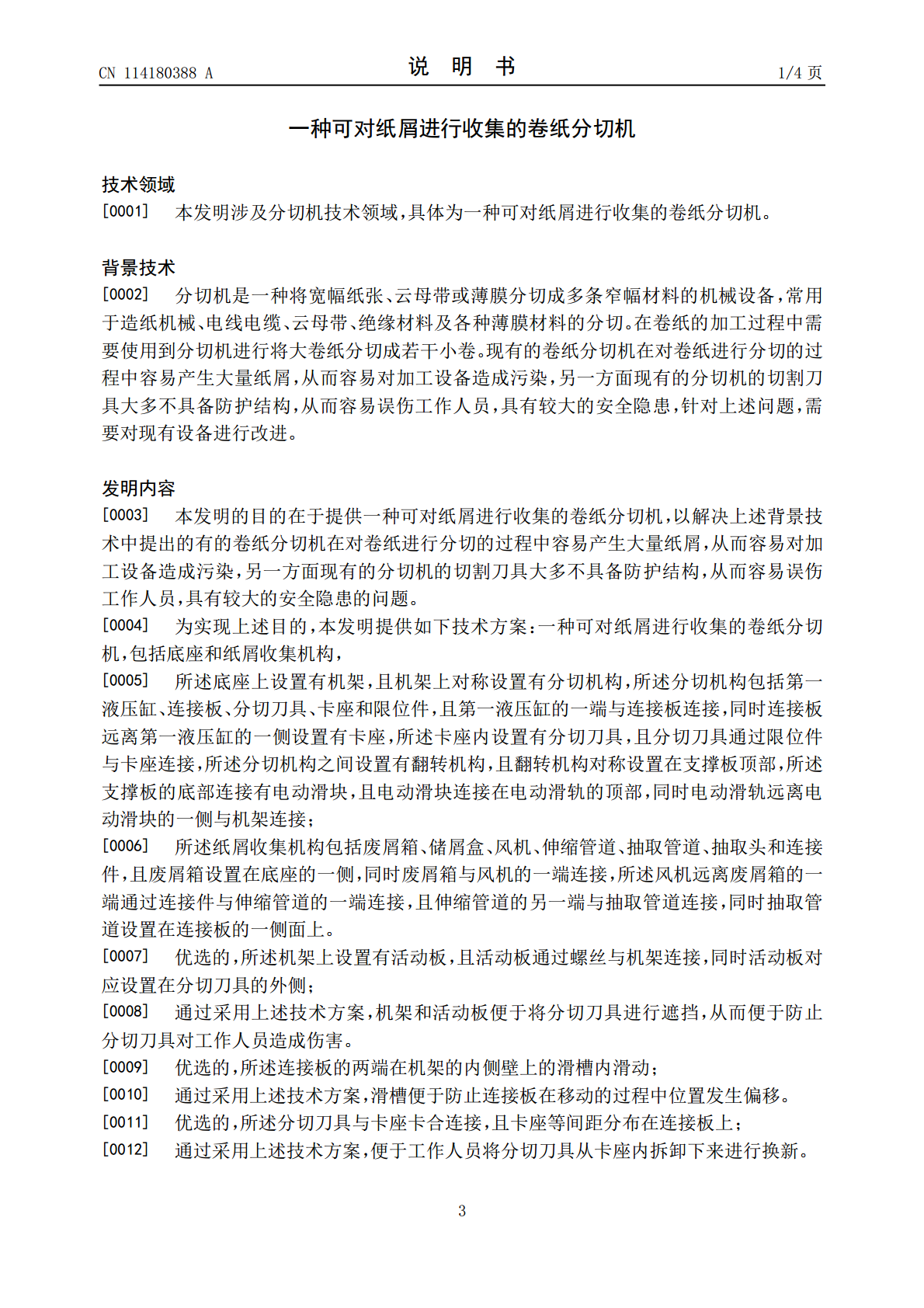

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114180388A(43)申请公布日2022.03.15(21)申请号202111333126.7(22)申请日2021.11.11(71)申请人东台骏兴科技有限公司地址224200江苏省盐城市东台市富安镇富源大道98号(72)发明人钟爵麟钟颖筵高春虎(74)专利代理机构江苏盐城世拓专利代理事务所(普通合伙)32526代理人刘亚玲(51)Int.Cl.B65H35/02(2006.01)B08B5/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种可对纸屑进行收集的卷纸分切机(57)摘要本发明公开了一种可对纸屑进行收集的卷纸分切机，包括底座和纸屑收集机构，所述底座上设置有机架，且机架上对称设置有分切机构，所述分切机构包括第一液压缸、连接板、分切刀具、卡座和限位件，所述卡座内设置有分切刀具，且分切刀具通过限位件与卡座连接，所述分切机构之间设置有翻转机构，所述支撑板的底部连接有电动滑块，所述纸屑收集机构包括废屑箱、储屑盒、风机、伸缩管道、抽取管道、抽取头和连接件。该可对纸屑进行收集的卷纸分切机，设置有风机，在风机的作用下，抽取管道上的抽取头将对分切过程中产生的纸屑进行抽取，并将抽取的纸屑排入废屑箱内进行存储，从而便于防止纸屑污染工作环境，进而便于丰富装置的功能性。CN114180388ACN114180388A权利要求书1/1页1.一种可对纸屑进行收集的卷纸分切机，包括底座(1)和纸屑收集机构(4)，其特征在于：所述底座(1)上设置有机架(2)，且机架(2)上对称设置有分切机构(3)，所述分切机构(3)包括第一液压缸(301)、连接板(302)、分切刀具(303)、卡座(304)和限位件(305)，且第一液压缸(301)的一端与连接板(302)连接，同时连接板(302)远离第一液压缸(301)的一侧设置有卡座(304)，所述卡座(304)内设置有分切刀具(303)，且分切刀具(303)通过限位件(305)与卡座(304)连接，所述分切机构(3)之间设置有翻转机构(5)，且翻转机构(5)对称设置在支撑板(6)顶部，所述支撑板(6)的底部连接有电动滑块(7)，且电动滑块(7)连接在电动滑轨(8)的顶部，同时电动滑轨(8)远离电动滑块(7)的一侧与机架(2)连接；所述纸屑收集机构(4)包括废屑箱(401)、储屑盒(402)、风机(403)、伸缩管道(404)、抽取管道(405)、抽取头(406)和连接件(407)，且废屑箱(401)设置在底座(1)的一侧，同时废屑箱(401)与风机(403)的一端连接，所述风机(403)远离废屑箱(401)的一端通过连接件(407)与伸缩管道(404)的一端连接，且伸缩管道(404)的另一端与抽取管道(405)连接，同时抽取管道(405)设置在连接板(302)的一侧面上。2.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述机架(2)上设置有活动板(9)，且活动板(9)通过螺丝与机架(2)连接，同时活动板(9)对应设置在分切刀具(303)的外侧。3.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述连接板(302)的两端在机架(2)的内侧壁上的滑槽内滑动。4.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述分切刀具(303)与卡座(304)卡合连接，且卡座(304)等间距分布在连接板(302)上。5.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述废屑箱(401)内设置有储屑盒(402)，且储屑盒(402)与废屑箱(401)构成抽拉结构，且废屑箱(401)上开设有排气孔。6.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述抽取管道(405)上等间距分布有抽取头(406)。7.根据权利要求1所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述翻转机构(5)包括固定块(501)、电机(502)、第二液压缸(503)和锁紧组件(504)，且固定块(501)对称设置在支撑板(6)的顶部，同时固定块(501)的内侧对称设置有两组锁紧组件(504)，所述电机(502)的输出端贯穿一侧的固定块(501)与一组锁紧组件(504)连接，所述第二液压缸(503)的一端贯穿另一侧的固定块(501)与另一组锁紧组件(504)转动连接。8.根据权利要求7所述的一种可对纸屑进行收集的卷纸分切机，其特征在于：所述锁紧组件(504)包括旋转板(5041)、横板(5042)、转杆(5043)、上限位板(5044)和下限位板(5045)，且旋转板(5041)的内侧设置有上限位板(5044)和下限位板(5045)，同时下限位板(5
