一种可对掉落粉刷物进行收集折叠支架.pdf

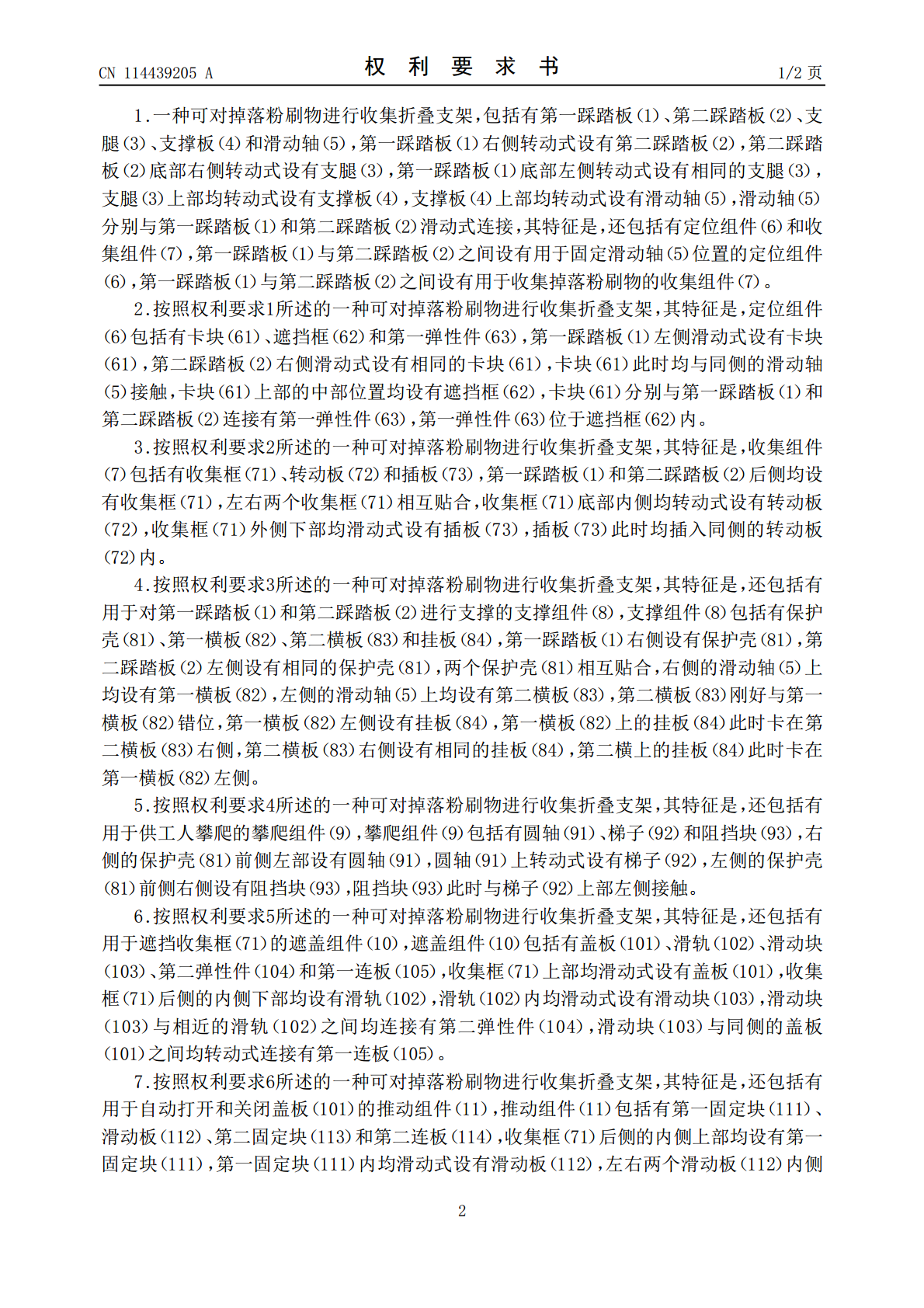

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114439205A(43)申请公布日2022.05.06(21)申请号202210013878.3(22)申请日2022.01.07(71)申请人黄志锦地址518045广东省深圳市福田区福保街道市花路25号银东大厦A座1513室(72)发明人黄志锦(51)Int.Cl.E04G1/15(2006.01)E04G1/34(2006.01)E04G5/00(2006.01)E04G5/08(2006.01)E04G5/10(2006.01)E04F21/00(2006.01)B08B15/00(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种可对掉落粉刷物进行收集折叠支架(57)摘要本发明涉及一种折叠支架，尤其涉及一种可对掉落粉刷物进行收集折叠支架。提供一种能够避免粉刷物掉落至地面，更方便人们使用的可对掉落粉刷物进行收集折叠支架。一种可对掉落粉刷物进行收集折叠支架，包括有第一踩踏板、第二踩踏板、支腿、支撑板等；第一踩踏板右侧转动式设有第二踩踏板，第二踩踏板底部右侧转动式设有支腿，第一踩踏板底部左侧转动式设有相同的支腿，支腿上部均转动式设有支撑板。工作人员站在第一踩踏板或者第二踩踏板上进行粉刷工作，粉刷时所掉落的粉刷物进入收集框内进行收集，避免粉刷物直接掉落至地面难以清理，同时，由于本装置是可折叠收拢的，能够更方便工作人员存放或运输。CN114439205ACN114439205A权利要求书1/2页1.一种可对掉落粉刷物进行收集折叠支架，包括有第一踩踏板（1）、第二踩踏板（2）、支腿（3）、支撑板（4）和滑动轴（5），第一踩踏板（1）右侧转动式设有第二踩踏板（2），第二踩踏板（2）底部右侧转动式设有支腿（3），第一踩踏板（1）底部左侧转动式设有相同的支腿（3），支腿（3）上部均转动式设有支撑板（4），支撑板（4）上部均转动式设有滑动轴（5），滑动轴（5）分别与第一踩踏板（1）和第二踩踏板（2）滑动式连接，其特征是，还包括有定位组件（6）和收集组件（7），第一踩踏板（1）与第二踩踏板（2）之间设有用于固定滑动轴（5）位置的定位组件（6），第一踩踏板（1）与第二踩踏板（2）之间设有用于收集掉落粉刷物的收集组件（7）。2.按照权利要求1所述的一种可对掉落粉刷物进行收集折叠支架，其特征是，定位组件（6）包括有卡块（61）、遮挡框（62）和第一弹性件（63），第一踩踏板（1）左侧滑动式设有卡块（61），第二踩踏板（2）右侧滑动式设有相同的卡块（61），卡块（61）此时均与同侧的滑动轴（5）接触，卡块（61）上部的中部位置均设有遮挡框（62），卡块（61）分别与第一踩踏板（1）和第二踩踏板（2）连接有第一弹性件（63），第一弹性件（63）位于遮挡框（62）内。3.按照权利要求2所述的一种可对掉落粉刷物进行收集折叠支架，其特征是，收集组件（7）包括有收集框（71）、转动板（72）和插板（73），第一踩踏板（1）和第二踩踏板（2）后侧均设有收集框（71），左右两个收集框（71）相互贴合，收集框（71）底部内侧均转动式设有转动板（72），收集框（71）外侧下部均滑动式设有插板（73），插板（73）此时均插入同侧的转动板（72）内。4.按照权利要求3所述的一种可对掉落粉刷物进行收集折叠支架，其特征是，还包括有用于对第一踩踏板（1）和第二踩踏板（2）进行支撑的支撑组件（8），支撑组件（8）包括有保护壳（81）、第一横板（82）、第二横板（83）和挂板（84），第一踩踏板（1）右侧设有保护壳（81），第二踩踏板（2）左侧设有相同的保护壳（81），两个保护壳（81）相互贴合，右侧的滑动轴（5）上均设有第一横板（82），左侧的滑动轴（5）上均设有第二横板（83），第二横板（83）刚好与第一横板（82）错位，第一横板（82）左侧设有挂板（84），第一横板（82）上的挂板（84）此时卡在第二横板（83）右侧，第二横板（83）右侧设有相同的挂板（84），第二横上的挂板（84）此时卡在第一横板（82）左侧。5.按照权利要求4所述的一种可对掉落粉刷物进行收集折叠支架，其特征是，还包括有用于供工人攀爬的攀爬组件（9），攀爬组件（9）包括有圆轴（91）、梯子（92）和阻挡块（93），右侧的保护壳（81）前侧左部设有圆轴（91），圆轴（91）上转动式设有梯子（92），左侧的保护壳（81）前侧右侧设有阻挡块（93），阻挡块（93）此时与梯子（92）上部左侧接触。6.按照权利要求5所述的一种可对掉落粉刷物进行收集折叠支架，其特征是，还包括有用于遮挡收集框（71）的遮盖组件（10），遮盖组件（10）包括有盖板（101）、滑轨（102）、滑动块（103）、第二弹性件（104）和第一连板（105），收
