柔性版用嵌段共聚物组合物.pdf

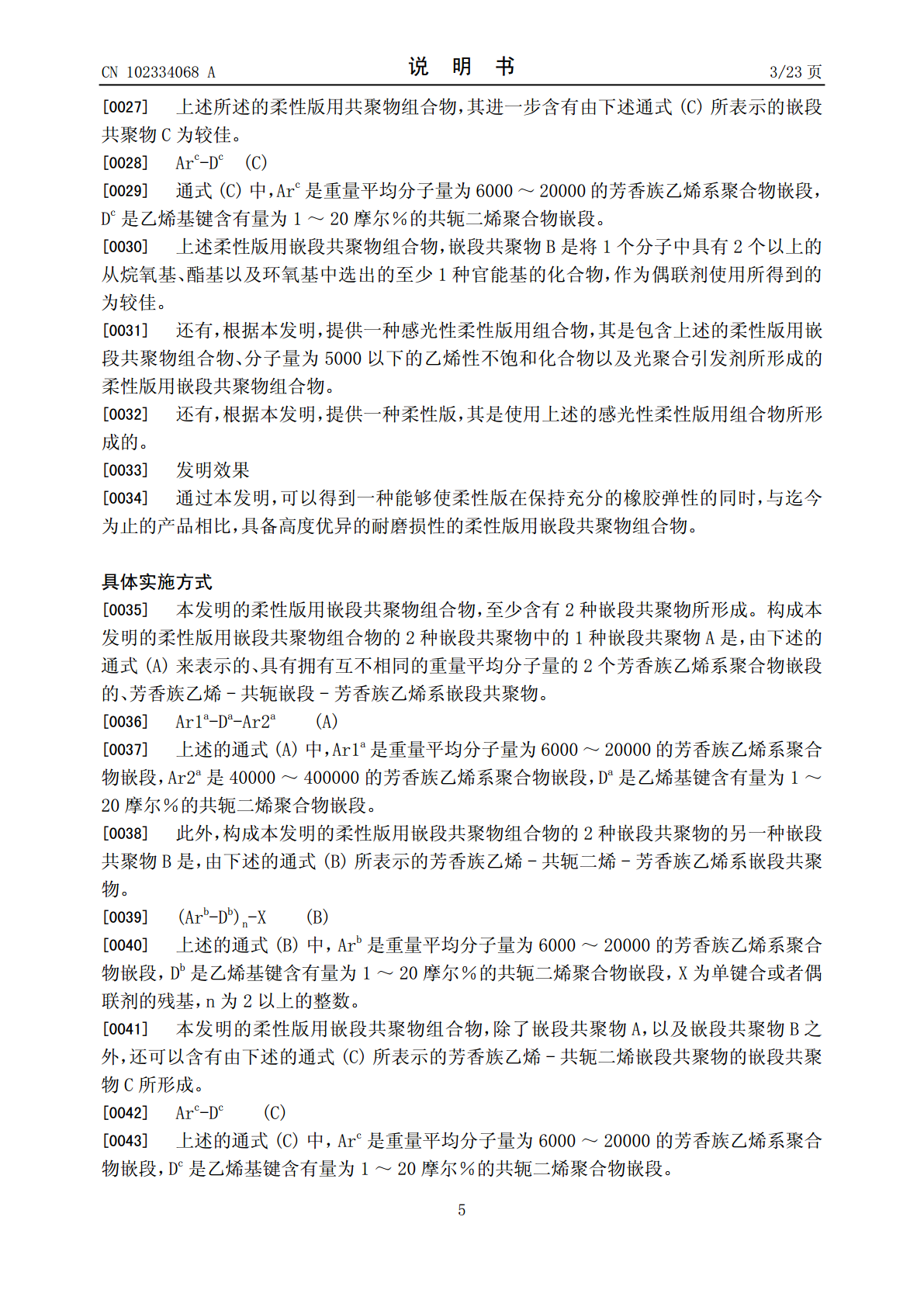

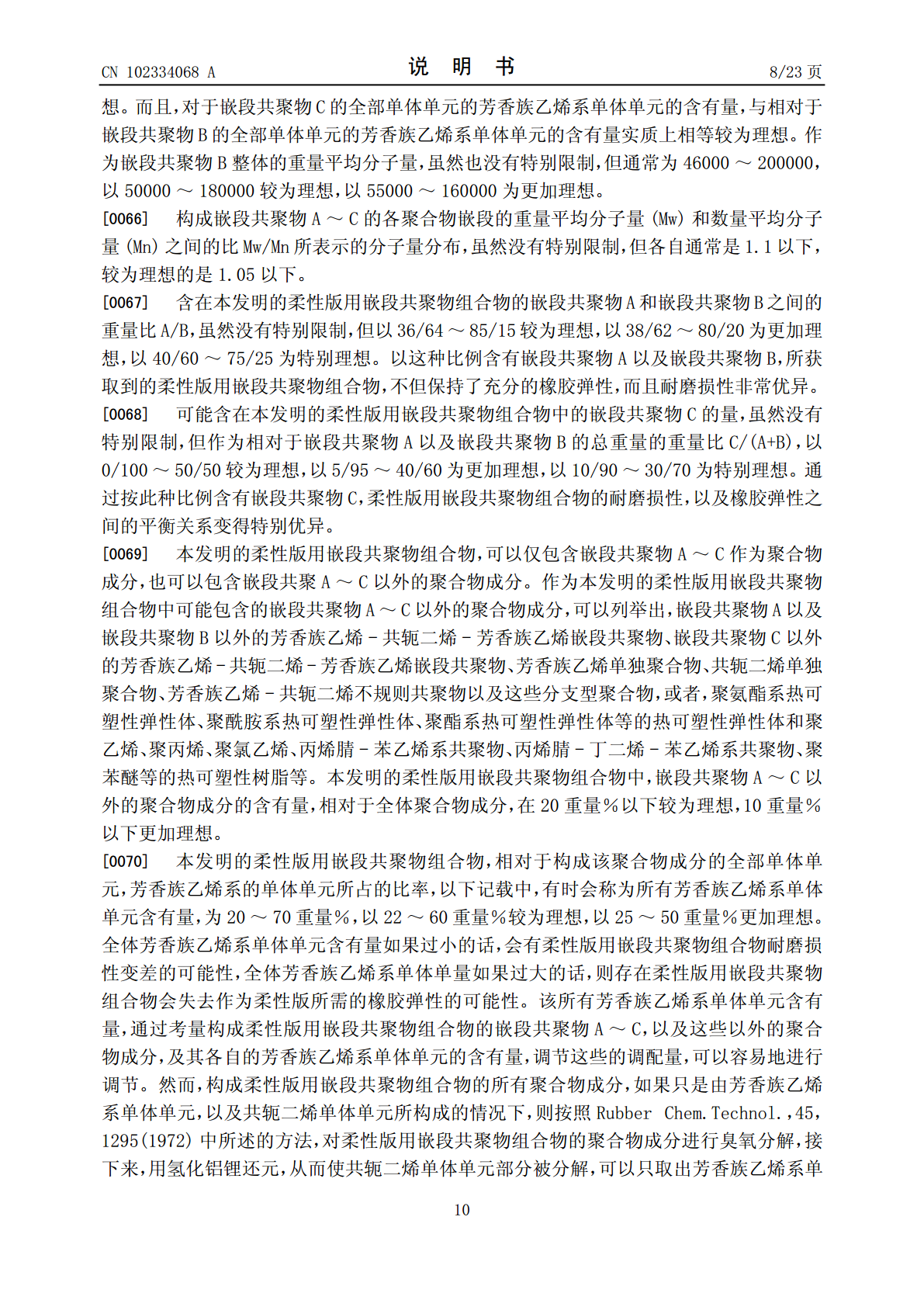

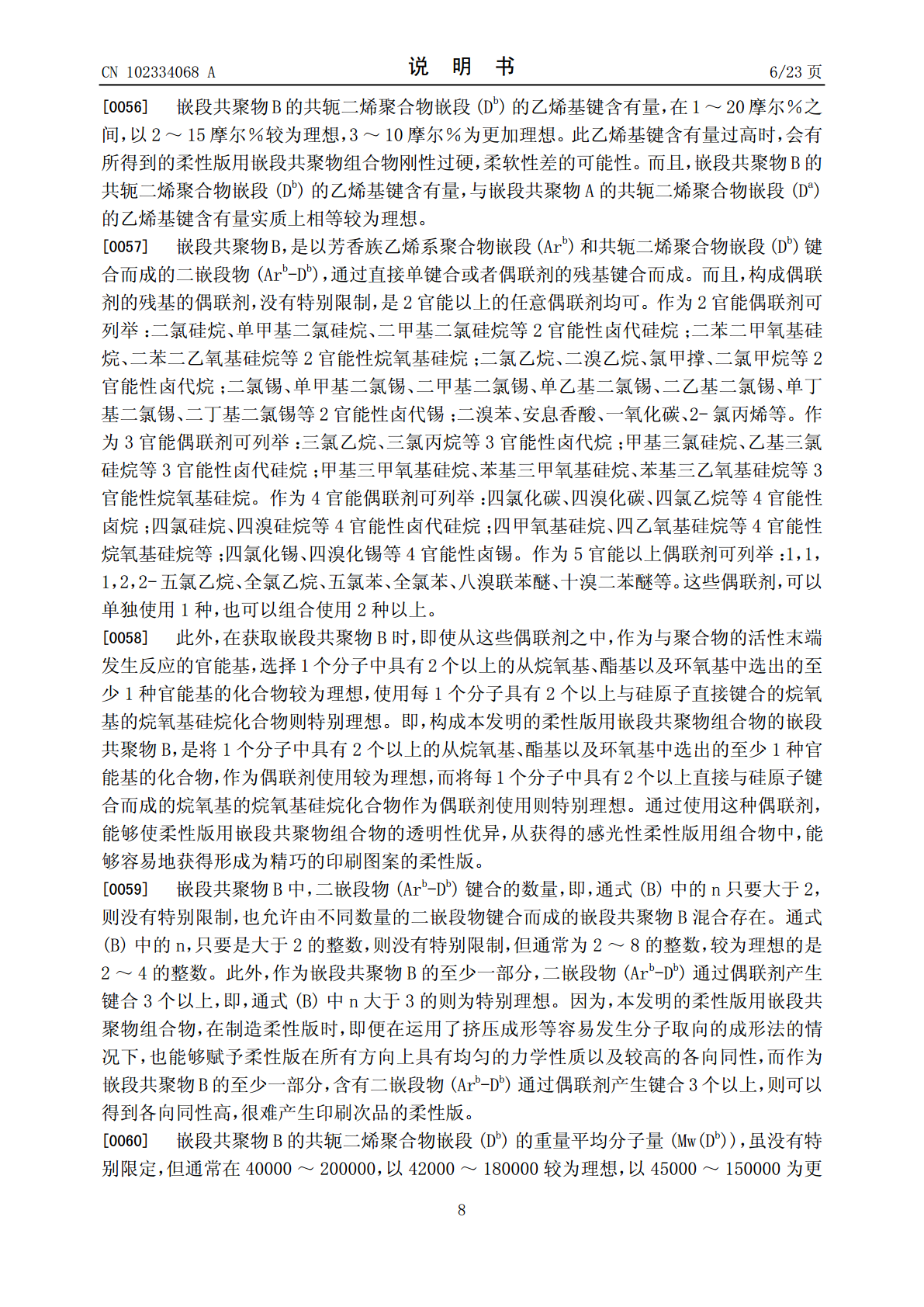

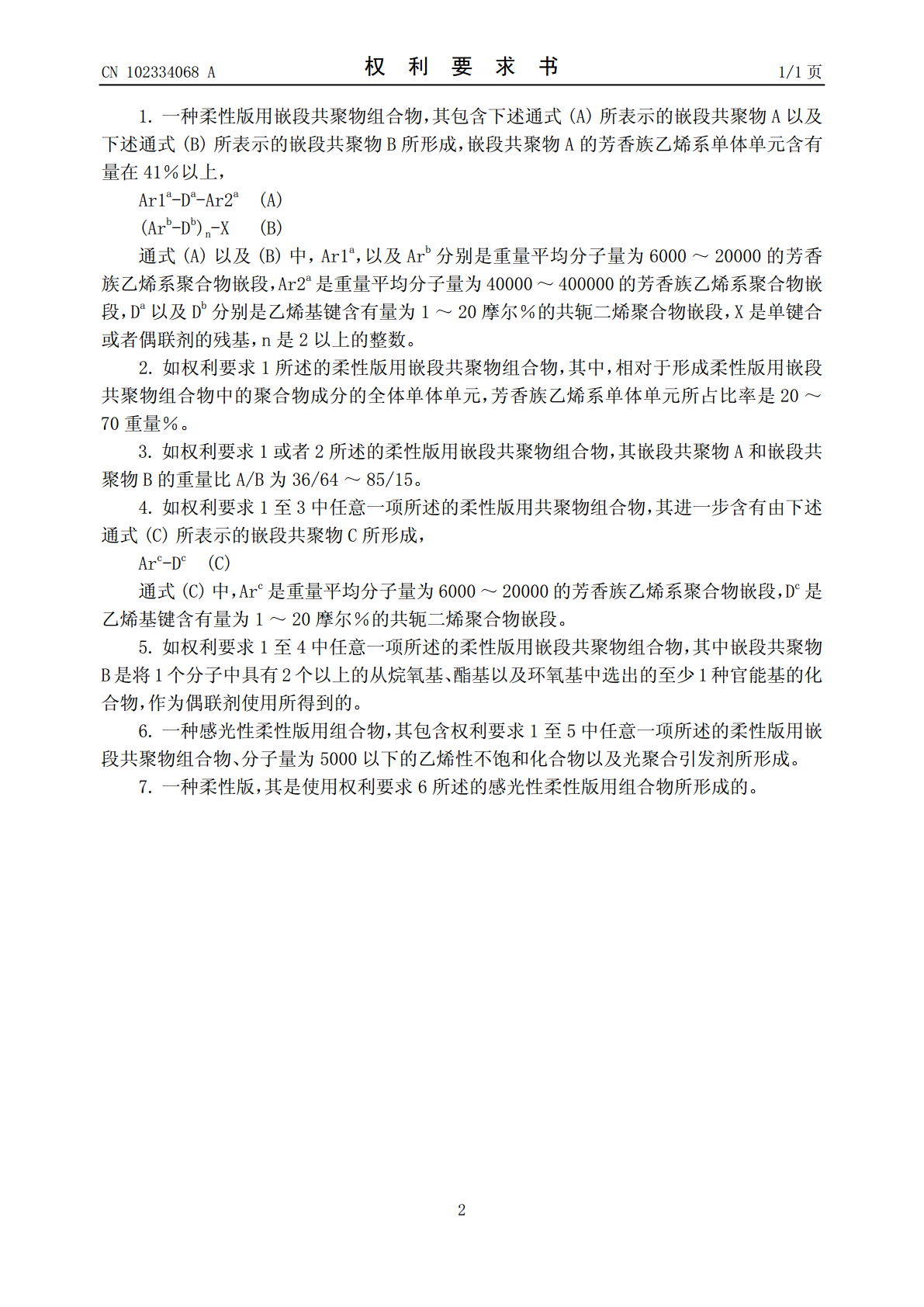

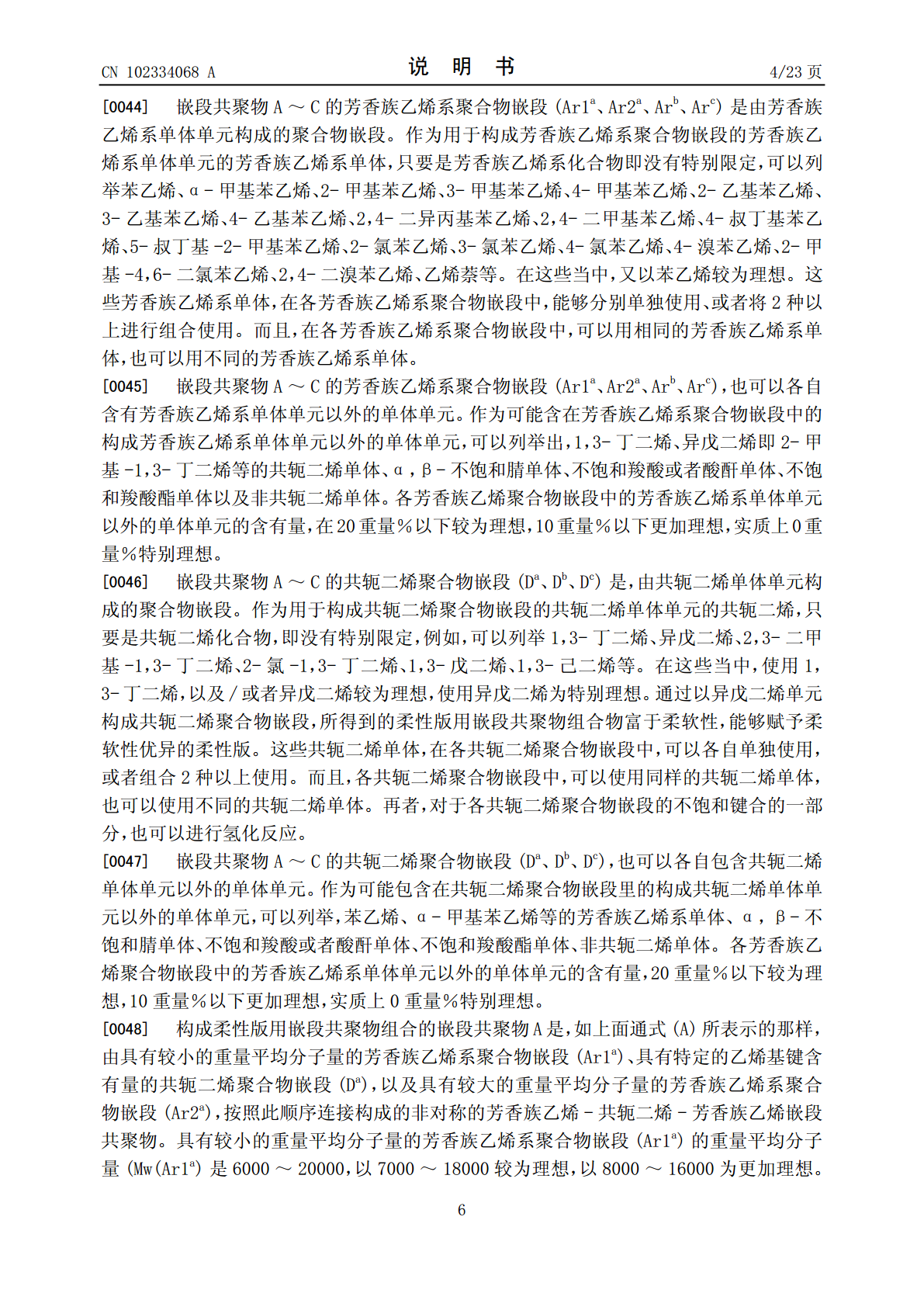

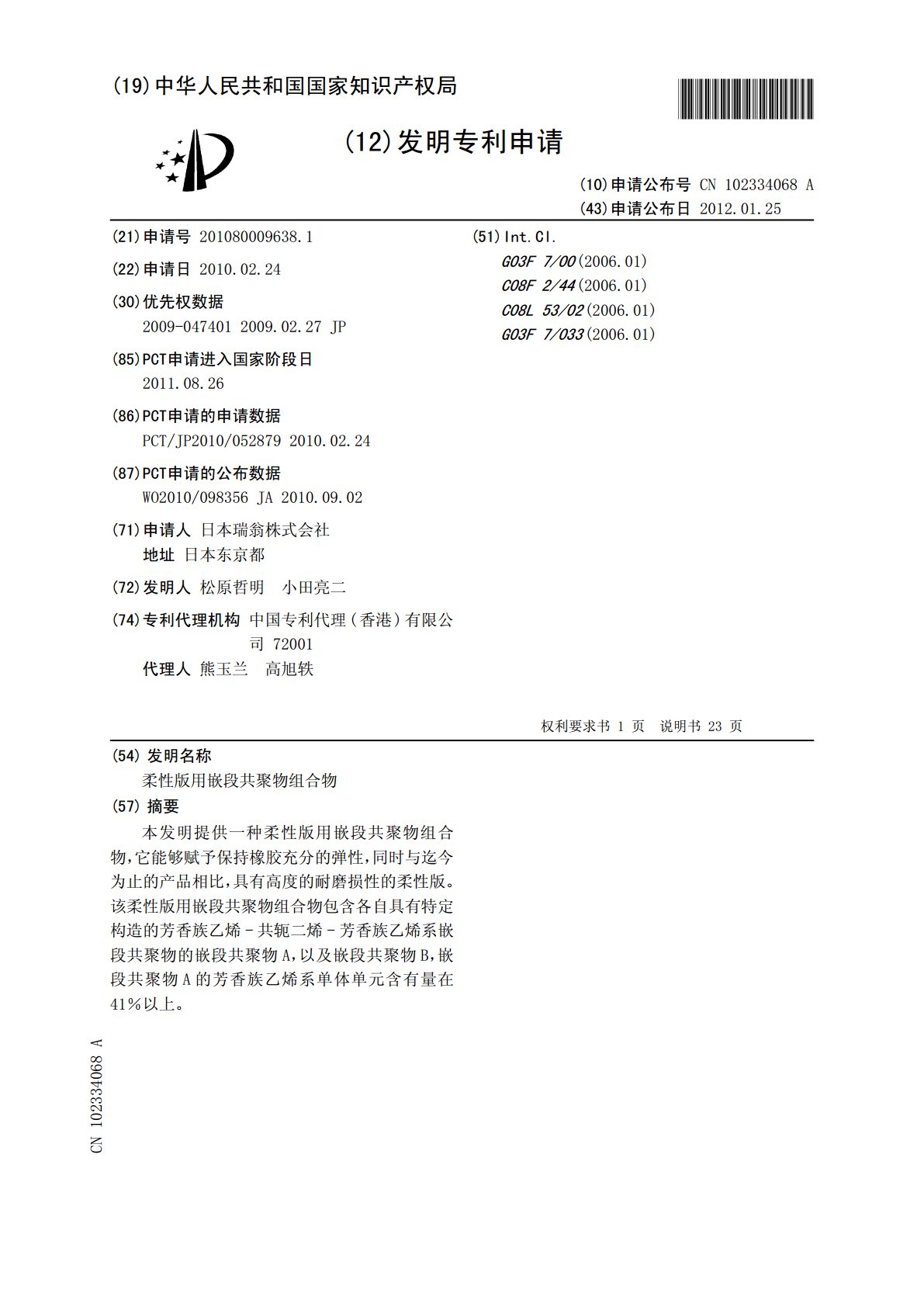

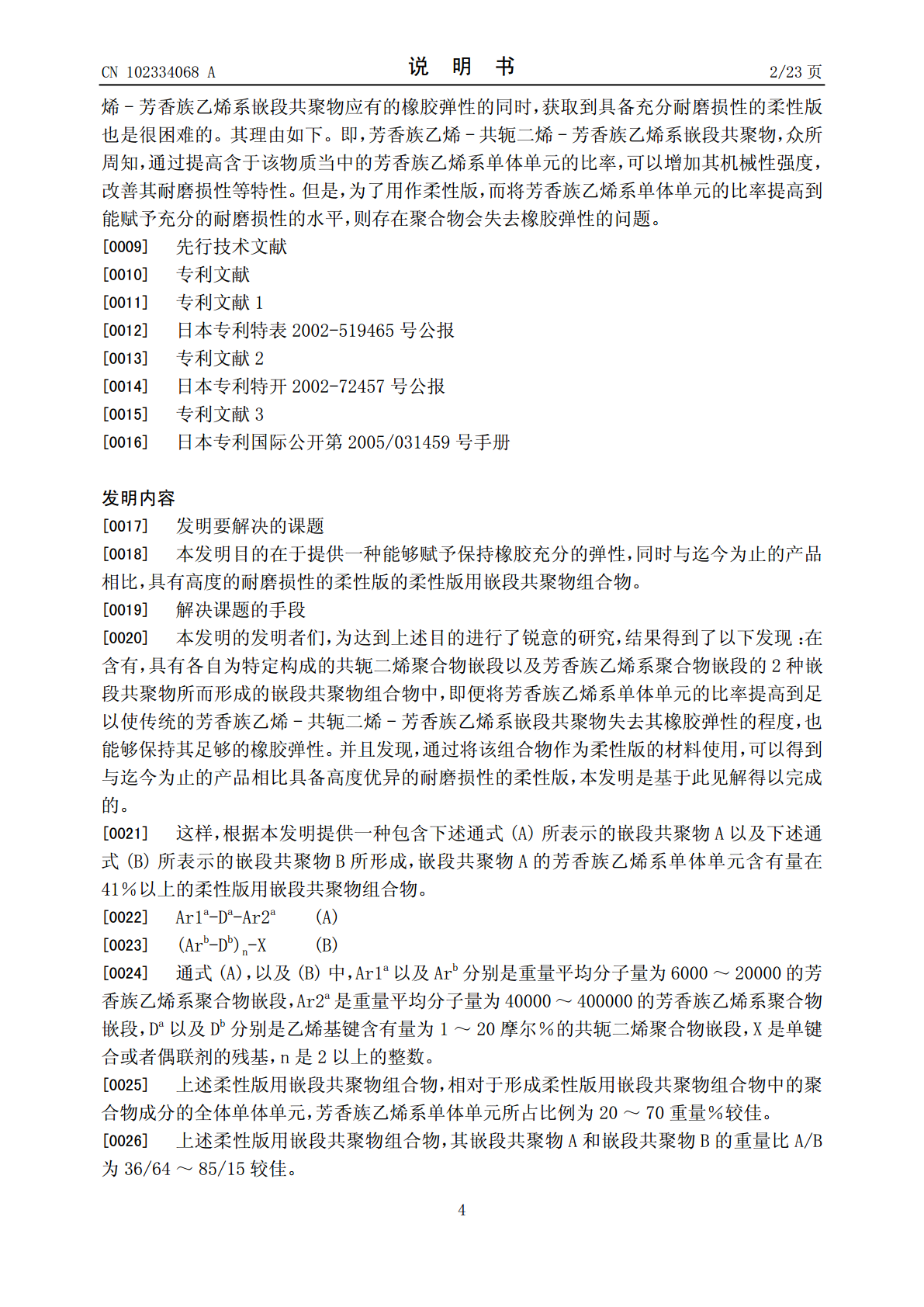

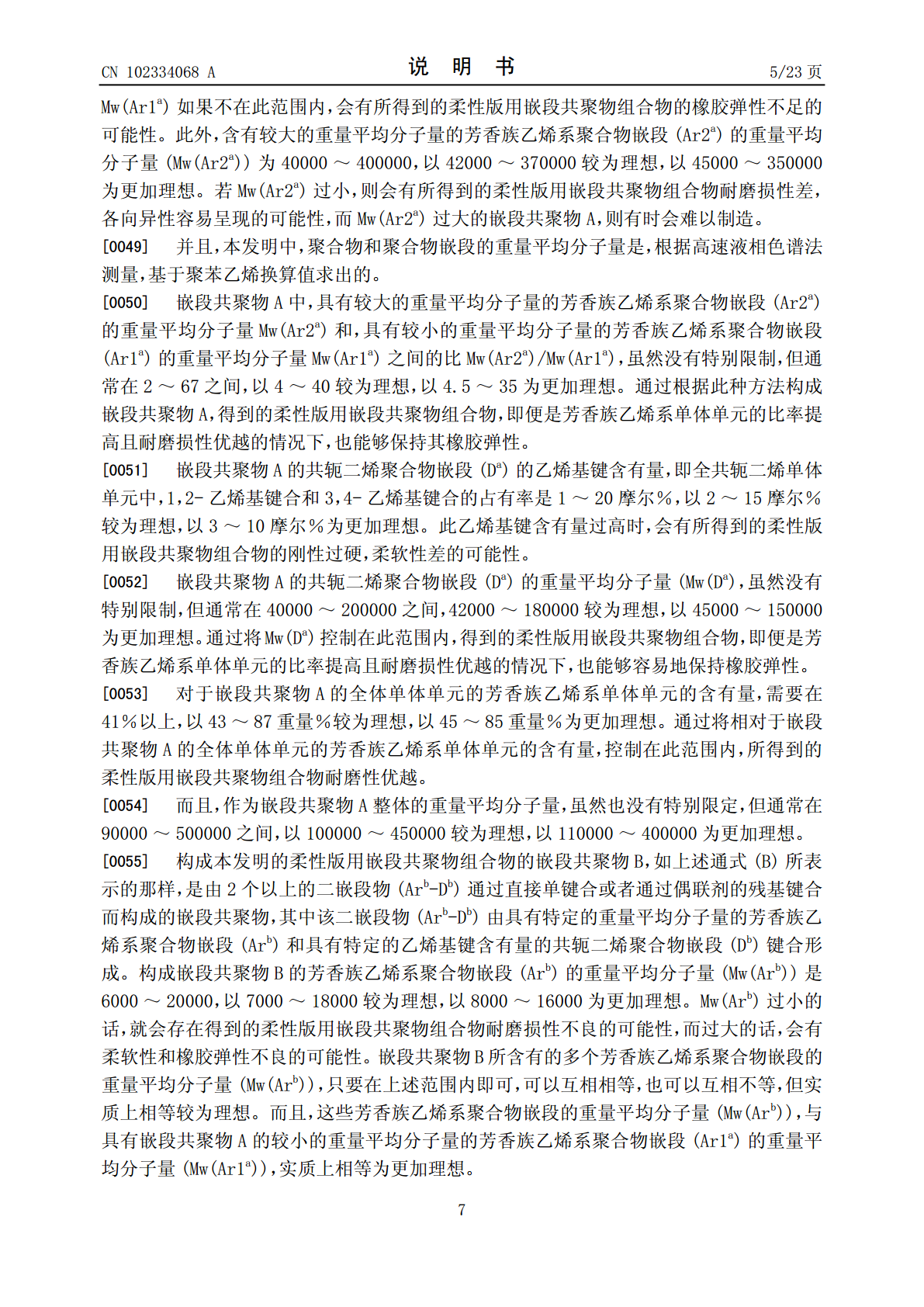

(19)中华人民共和国国家知识产权局*CN102334068A*(12)发明专利申请(10)申请公布号CN102334068A(43)申请公布日2012.01.25(21)申请号201080009638.1(51)Int.Cl.(22)申请日2010.02.24G03F7/00(2006.01)C08F2/44(2006.01)(30)优先权数据C08L53/02(2006.01)2009-0474012009.02.27JPG03F7/033(2006.01)(85)PCT申请进入国家阶段日2011.08.26(86)PCT申请的申请数据PCT/JP2010/0528792010.02.24(87)PCT申请的公布数据WO2010/098356JA2010.09.02(71)申请人日本瑞翁株式会社地址日本东京都(72)发明人松原哲明小田亮二(74)专利代理机构中国专利代理(香港)有限公司72001代理人熊玉兰高旭轶权利要求书1页说明书23页(54)发明名称柔性版用嵌段共聚物组合物(57)摘要本发明提供一种柔性版用嵌段共聚物组合物，它能够赋予保持橡胶充分的弹性，同时与迄今为止的产品相比，具有高度的耐磨损性的柔性版。该柔性版用嵌段共聚物组合物包含各自具有特定构造的芳香族乙烯-共轭二烯-芳香族乙烯系嵌段共聚物的嵌段共聚物A，以及嵌段共聚物B，嵌段共聚物A的芳香族乙烯系单体单元含有量在41％以上。CN1023468ACCNN110233406802334084A权利要求书1/1页1.一种柔性版用嵌段共聚物组合物，其包含下述通式(A)所表示的嵌段共聚物A以及下述通式(B)所表示的嵌段共聚物B所形成，嵌段共聚物A的芳香族乙烯系单体单元含有量在41％以上，Ar1a-Da-Ar2a(A)bb(Ar-D)n-X(B)通式(A)以及(B)中，Ar1a，以及Arb分别是重量平均分子量为6000～20000的芳香族乙烯系聚合物嵌段，Ar2a是重量平均分子量为40000～400000的芳香族乙烯系聚合物嵌段，Da以及Db分别是乙烯基键含有量为1～20摩尔％的共轭二烯聚合物嵌段，X是单键合或者偶联剂的残基，n是2以上的整数。2.如权利要求1所述的柔性版用嵌段共聚物组合物，其中，相对于形成柔性版用嵌段共聚物组合物中的聚合物成分的全体单体单元，芳香族乙烯系单体单元所占比率是20～70重量％。3.如权利要求1或者2所述的柔性版用嵌段共聚物组合物，其嵌段共聚物A和嵌段共聚物B的重量比A/B为36/64～85/15。4.如权利要求1至3中任意一项所述的柔性版用共聚物组合物，其进一步含有由下述通式(C)所表示的嵌段共聚物C所形成，Arc-Dc(C)通式(C)中，Arc是重量平均分子量为6000～20000的芳香族乙烯系聚合物嵌段，Dc是乙烯基键含有量为1～20摩尔％的共轭二烯聚合物嵌段。5.如权利要求1至4中任意一项所述的柔性版用嵌段共聚物组合物，其中嵌段共聚物B是将1个分子中具有2个以上的从烷氧基、酯基以及环氧基中选出的至少1种官能基的化合物，作为偶联剂使用所得到的。6.一种感光性柔性版用组合物，其包含权利要求1至5中任意一项所述的柔性版用嵌段共聚物组合物、分子量为5000以下的乙烯性不饱和化合物以及光聚合引发剂所形成。7.一种柔性版，其是使用权利要求6所述的感光性柔性版用组合物所形成的。2CCNN110233406802334084A说明书1/23页柔性版用嵌段共聚物组合物技术领域[0001]本发明涉及一种由嵌段共聚物组合物组成的柔性版用嵌段共聚物组合物，其中该嵌段共聚物组合物含有具有共轭二烯聚合物嵌段以及芳香族乙烯系聚合物嵌段的嵌段共聚物所形成，更详细为涉及一种具备能够赋予保持橡胶充分的弹性，同时与迄今为止的产品相比，具有高度的耐磨损性的柔性版的柔性版用嵌段共聚物组合物。背景技术[0002]作为针对塑料容器、纸板箱、塑料袋、箱子以及信封等的印刷方法，柔性版印刷被广泛使用。作为用于此柔性版印刷的柔性版，多为是使由弹性体、聚合性的乙烯性不饱和单体，以及光聚合引发剂组成的感光性柔性版用组合物经感光而形成的。[0003]感光性柔性版用组合物，通常成形为薄片状，在该薄片一面上设有作为支撑体的挠性薄片，另一面设有保护薄膜，作为这种具有多层构造的薄片而提供。由此多层薄片的支撑体一侧投射光线，使得感光性柔性版用组合物层硬化到一个特定的厚度。接着，剥掉保护薄膜，将负片紧贴在该面以后，从该负片的上方照射光线。光所透过部分的感光性柔性版用组合物被硬化，未硬化的部分，通过有机溶剂或者水性溶剂去除，形成具有凹凸构造的柔性版。[0004]作为用于制成感光性柔性版用组合物所使用的弹性体，具有很优秀的加工性能的热塑性弹性体被广泛应用。其中，苯乙烯-异戊二烯-苯乙烯嵌段共聚物(SIS)和苯乙
