玉质汝瓷及其制备方法.pdf

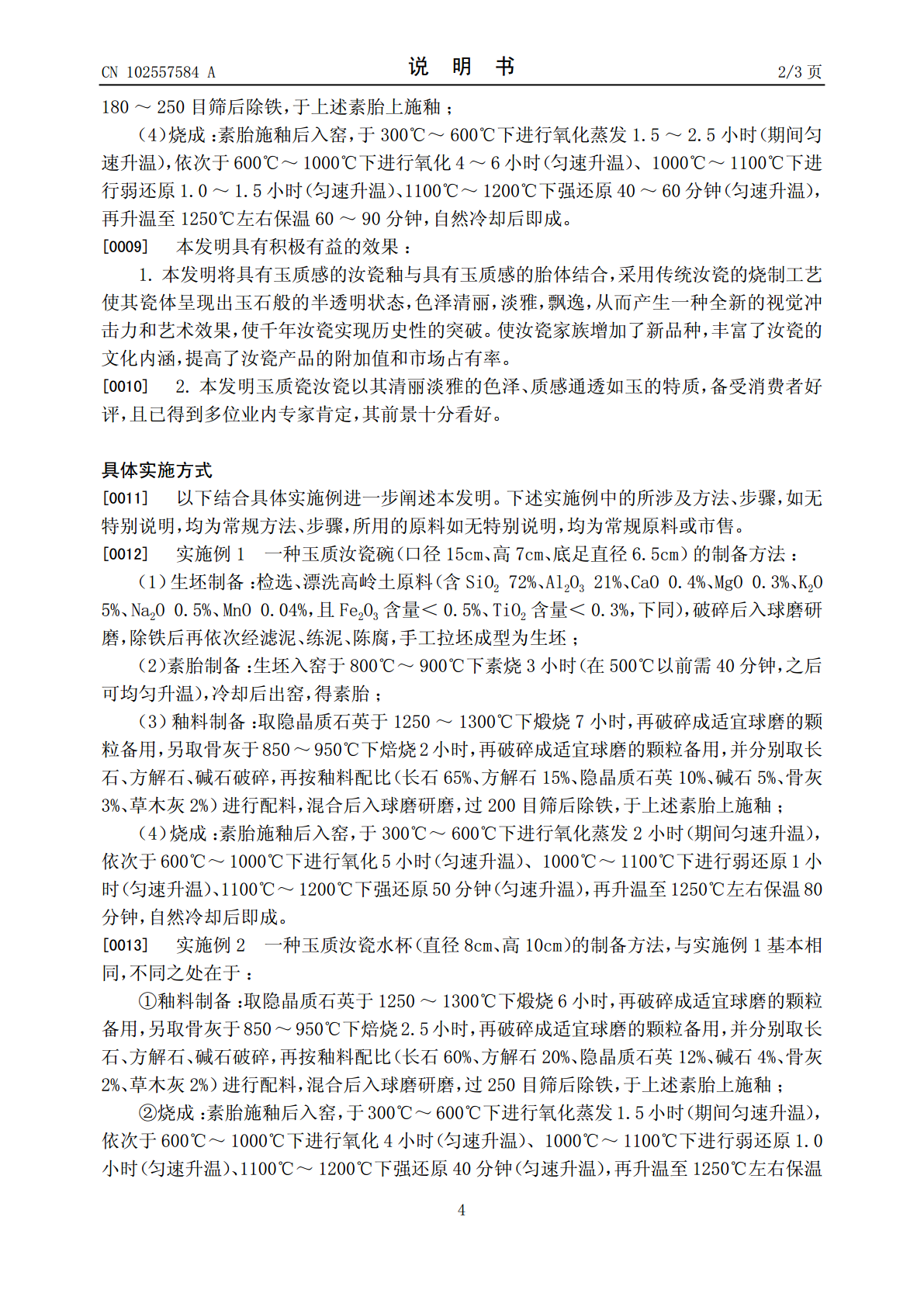

(19)中华人民共和国国家知识产权局*CN102557584A*(12)发明专利申请(10)申请公布号CN102557584A(43)申请公布日2012.07.11(21)申请号201210037891.9(22)申请日2012.02.20(71)申请人范晨雨地址467500河南省平顶山市汝州市广成中路1号(72)发明人范晨雨王振芳范随州(74)专利代理机构郑州大通专利商标代理有限公司41111代理人樊羿(51)Int.Cl.C04B33/04(2006.01)C04B41/86(2006.01)C04B33/34(2006.01)权利要求书权利要求书11页页说明书说明书33页页(54)发明名称玉质汝瓷及其制备方法(57)摘要本发明涉及一种玉质汝瓷及其制备方法。其由胎体及釉构成，其胎体的制备原料为高岭土，以重量百分比计，所述釉的制备原料包括长石55%～80%、方解石10%～25%、隐晶质石英5%～15%、碱石2%～10%、骨灰1%～8%、草木灰1%～8%。本发明将具有玉质感的汝瓷釉与具有玉质感的胎体结合，采用传统汝瓷的烧制工艺使其瓷体呈现出玉石般的半透明状态，色泽清丽，淡雅，飘逸，从而产生一种全新的视觉冲击力和艺术效果，使千年汝瓷实现历史性的突破。使汝瓷家族增加了新品种，丰富了汝瓷的文化内涵，提高了汝瓷产品的附加值和市场占有率。CN1025784ACN102557584A权利要求书1/1页1.一种玉质汝瓷，包括胎体及釉，其特征在于，所述胎体的制备原料为高岭土，以重量百分比计，所述釉的制备原料包括长石55%～80%、方解石10%～25%、隐晶质石英5%～15%、碱石2%～10%、骨灰1%～8%、草木灰1%～8%。2.根据权利要求1所述的玉质汝瓷，其特征在于，所述釉的制备原料包括长石58%～75%、方解石10%～20%、隐晶质石英7%～12%、碱石3%～7%、骨灰1%～4%、草木灰1%～4%。3.根据权利要求1所述的玉质汝瓷，其特征在于，所述高岭土含SiO265%～75%、Al2O315%～25%、CaO0.3～0.5%、MgO0.2～0.4%、K2O4～6%、Na2O0.4～0.6%、MnO0.03～0.05%，且Fe2O3含量＜0.5%、TiO2含量＜0.3%。4.权利要求1所述玉质汝瓷的制备方法，包括以下步骤：（1）生坯制备：检选、漂洗高岭土原料，破碎后入球磨研磨，除铁后再依次经滤泥、练泥、陈腐，最后成型为生坯；（2）素胎制备：生坯入窑于800℃～900℃下素烧3～4小时，冷却后出窑，得素胎；（3）釉料制备：取隐晶质石英于1250～1300℃下煅烧6～8小时，再破碎后备用，取骨灰于850～950℃下焙烧1.5～2.5小时，再破碎后备用，并分别取长石、方解石、碱石破碎，再按权利要求1所述的釉料配比进行配料，入球磨研磨，过180～250目筛后除铁，于所述素胎上施釉；（4）烧成：素胎施釉后入窑，于300℃～600℃下进行氧化蒸发1.5～2，5小时，再依次于600℃～1000℃下进行氧化4～6小时、1000℃～1100℃下进行弱还原1.0～1.5小时、1100℃～1200℃下强还原40～60分钟，再升温至1250℃保温60～90分钟，冷却后即成。2CN102557584A说明书1/3页玉质汝瓷及其制备方法技术领域[0001]本发明涉及陶瓷制造领域，具体涉及一种玉质汝瓷及其制备方法。背景技术[0002]汝瓷是我国宋代五大名瓷之一，因其“青如天，面如玉，蝉翼纹，晨星稀，芝麻支钉釉满足”的典型特色及“似玉非玉胜似玉”的质感而著称于世，素有“汝瓷为魁”的美誉。传统汝瓷釉质温润如玉，胎如香灰，厚重而具有王者之气。汝瓷被宋代宫廷确定为专供皇室使用的官窑瓷器，禁止在百姓中使用。汝瓷因其烧造时间短，传世品不足百件，所以每件传世品都价值连城。有民谚：“家有万贯，不如汝瓷一片”，汝瓷的珍贵由此可见一斑。[0003]据历史记载，汝瓷地位极高，改变了陶瓷历史上南青北白的局面，它之所以被宋时宫廷定为官窑瓷器不仅得益于其工艺的精益求精，文化的内涵丰厚，还在于其烧制手段的创新。支钉满釉支烧的工艺是汝瓷发展历史上的创举。纵观汝窑瓷器近代的发展历史，其虽精致，但缺少更进一步的创新和变化。在当今人们审美观念趋向多元化、消费需求不断变化的今天，面对市场，缺乏创新已经成为制约汝窑瓷器发展的瓶颈。创新汝瓷品种，进一步丰富其文化内涵已是迫切需要，势在必行。发明内容[0004]本发明要解决的技术问题是提供一种色泽清丽淡雅、质感通透如玉的玉质汝瓷，并公开了其制备方法。[0005]为解决上述技术问题，本发明采用的技术方案是：一种玉质汝瓷，包括胎体及釉，所述胎体的制备原料为高岭土，以重量百分比计，所述釉的制备原料包括长石55%～80%、方解石10%～25%、隐晶质石英（玉髓）5%～1
