接枝的对位芳族聚酰胺纤维及其制备方法.pdf

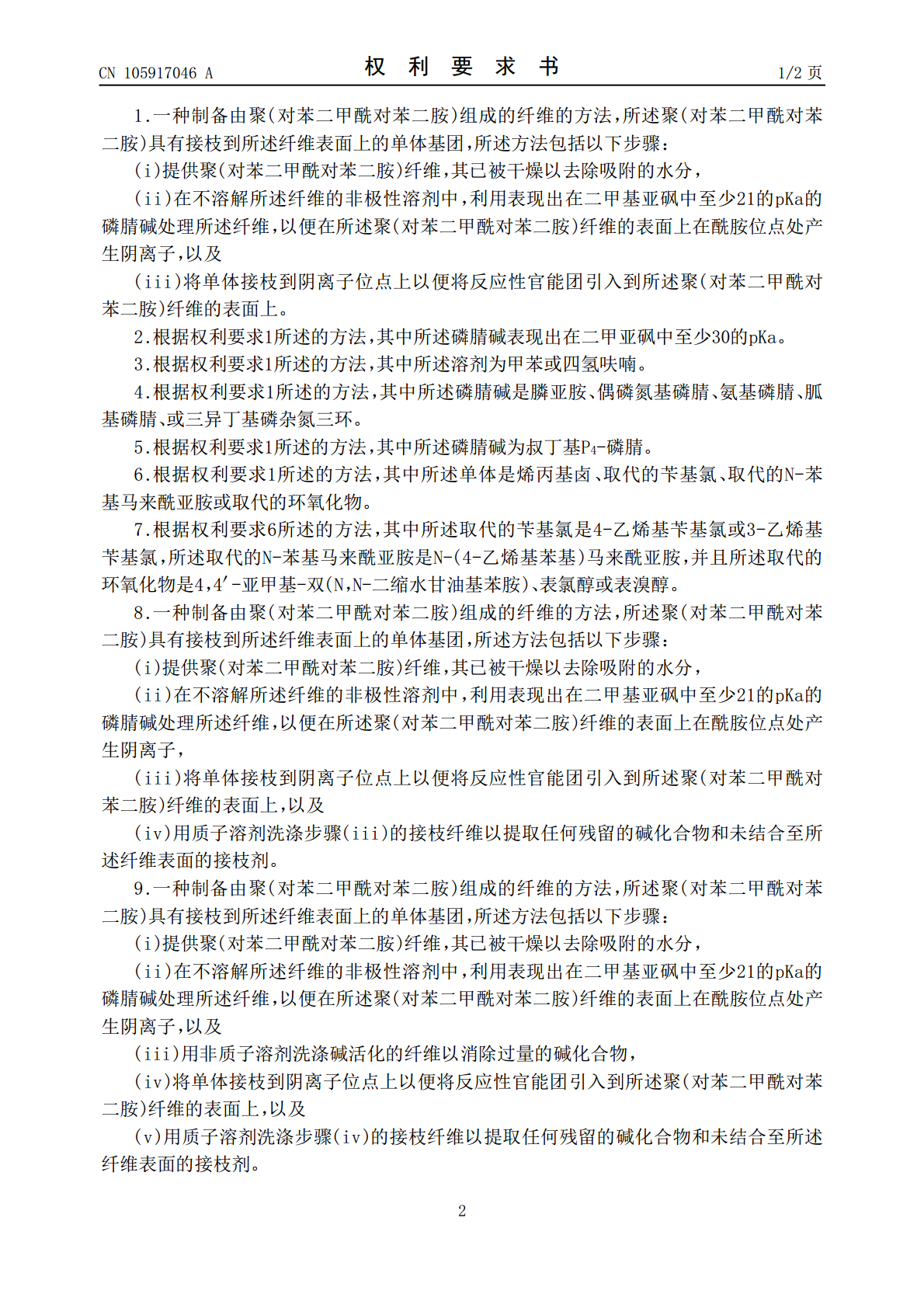

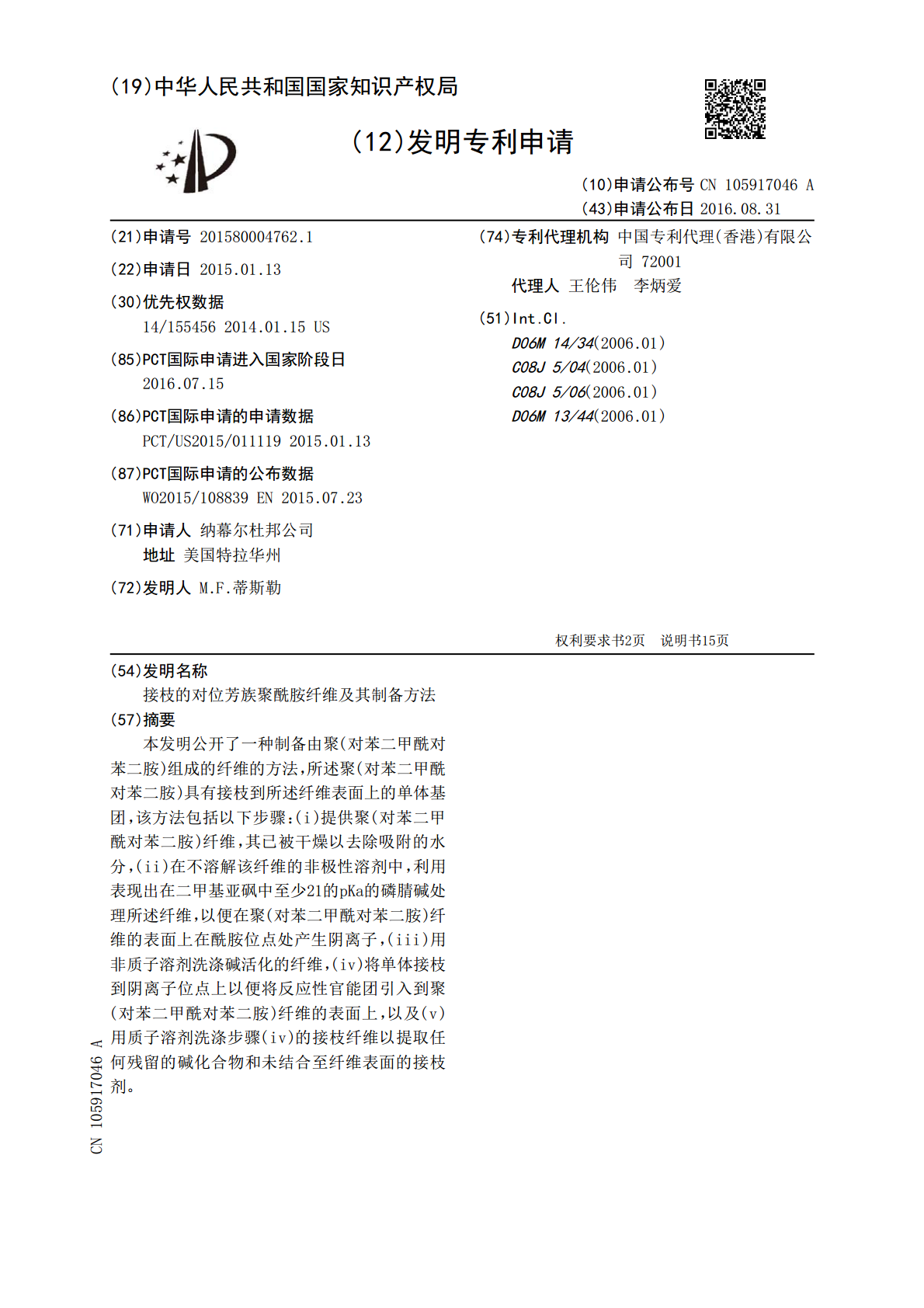

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105917046A(43)申请公布日2016.08.31(21)申请号201580004762.1(74)专利代理机构中国专利代理(香港)有限公(22)申请日2015.01.13司72001代理人王伦伟李炳爱(30)优先权数据14/1554562014.01.15US(51)Int.Cl.D06M14/34(2006.01)(85)PCT国际申请进入国家阶段日C08J5/04(2006.01)2016.07.15C08J5/06(2006.01)(86)PCT国际申请的申请数据D06M13/44(2006.01)PCT/US2015/0111192015.01.13(87)PCT国际申请的公布数据WO2015/108839EN2015.07.23(71)申请人纳幕尔杜邦公司地址美国特拉华州(72)发明人M.F.蒂斯勒权利要求书2页说明书15页(54)发明名称接枝的对位芳族聚酰胺纤维及其制备方法(57)摘要本发明公开了一种制备由聚(对苯二甲酰对苯二胺)组成的纤维的方法，所述聚(对苯二甲酰对苯二胺)具有接枝到所述纤维表面上的单体基团，该方法包括以下步骤：(i)提供聚(对苯二甲酰对苯二胺)纤维，其已被干燥以去除吸附的水分，(ii)在不溶解该纤维的非极性溶剂中，利用表现出在二甲基亚砜中至少21的pKa的磷腈碱处理所述纤维，以便在聚(对苯二甲酰对苯二胺)纤维的表面上在酰胺位点处产生阴离子，(iii)用非质子溶剂洗涤碱活化的纤维，(iv)将单体接枝到阴离子位点上以便将反应性官能团引入到聚(对苯二甲酰对苯二胺)纤维的表面上，以及(v)用质子溶剂洗涤步骤(iv)的接枝纤维以提取任何残留的碱化合物和未结合至纤维表面的接枝剂。CN105917046ACN105917046A权利要求书1/2页1.一种制备由聚(对苯二甲酰对苯二胺)组成的纤维的方法，所述聚(对苯二甲酰对苯二胺)具有接枝到所述纤维表面上的单体基团，所述方法包括以下步骤：(i)提供聚(对苯二甲酰对苯二胺)纤维，其已被干燥以去除吸附的水分，(ii)在不溶解所述纤维的非极性溶剂中，利用表现出在二甲基亚砜中至少21的pKa的磷腈碱处理所述纤维，以便在所述聚(对苯二甲酰对苯二胺)纤维的表面上在酰胺位点处产生阴离子，以及(iii)将单体接枝到阴离子位点上以便将反应性官能团引入到所述聚(对苯二甲酰对苯二胺)纤维的表面上。2.根据权利要求1所述的方法，其中所述磷腈碱表现出在二甲亚砜中至少30的pKa。3.根据权利要求1所述的方法，其中所述溶剂为甲苯或四氢呋喃。4.根据权利要求1所述的方法，其中所述磷腈碱是膦亚胺、偶磷氮基磷腈、氨基磷腈、胍基磷腈、或三异丁基磷杂氮三环。5.根据权利要求1所述的方法，其中所述磷腈碱为叔丁基P4-磷腈。6.根据权利要求1所述的方法，其中所述单体是烯丙基卤、取代的苄基氯、取代的N-苯基马来酰亚胺或取代的环氧化物。7.根据权利要求6所述的方法，其中所述取代的苄基氯是4-乙烯基苄基氯或3-乙烯基苄基氯，所述取代的N-苯基马来酰亚胺是N-(4-乙烯基苯基)马来酰亚胺，并且所述取代的环氧化物是4，4′-亚甲基-双(N，N-二缩水甘油基苯胺)、表氯醇或表溴醇。8.一种制备由聚(对苯二甲酰对苯二胺)组成的纤维的方法，所述聚(对苯二甲酰对苯二胺)具有接枝到所述纤维表面上的单体基团，所述方法包括以下步骤：(i)提供聚(对苯二甲酰对苯二胺)纤维，其已被干燥以去除吸附的水分，(ii)在不溶解所述纤维的非极性溶剂中，利用表现出在二甲基亚砜中至少21的pKa的磷腈碱处理所述纤维，以便在所述聚(对苯二甲酰对苯二胺)纤维的表面上在酰胺位点处产生阴离子，(iii)将单体接枝到阴离子位点上以便将反应性官能团引入到所述聚(对苯二甲酰对苯二胺)纤维的表面上，以及(iv)用质子溶剂洗涤步骤(iii)的接枝纤维以提取任何残留的碱化合物和未结合至所述纤维表面的接枝剂。9.一种制备由聚(对苯二甲酰对苯二胺)组成的纤维的方法，所述聚(对苯二甲酰对苯二胺)具有接枝到所述纤维表面上的单体基团，所述方法包括以下步骤：(i)提供聚(对苯二甲酰对苯二胺)纤维，其已被干燥以去除吸附的水分，(ii)在不溶解所述纤维的非极性溶剂中，利用表现出在二甲基亚砜中至少21的pKa的磷腈碱处理所述纤维，以便在所述聚(对苯二甲酰对苯二胺)纤维的表面上在酰胺位点处产生阴离子，以及(iii)用非质子溶剂洗涤碱活化的纤维以消除过量的碱化合物，(iv)将单体接枝到阴离子位点上以便将反应性官能团引入到所述聚(对苯二甲酰对苯二胺)纤维的表面上，以及(v)用质子溶剂洗涤步骤(iv)的接枝纤维以提取任何残留的碱化合物和未结合至所述纤维表面的接枝剂。2CN105917046A权利要求书2
