热塑性多层制品、其制造方法及用途.pdf

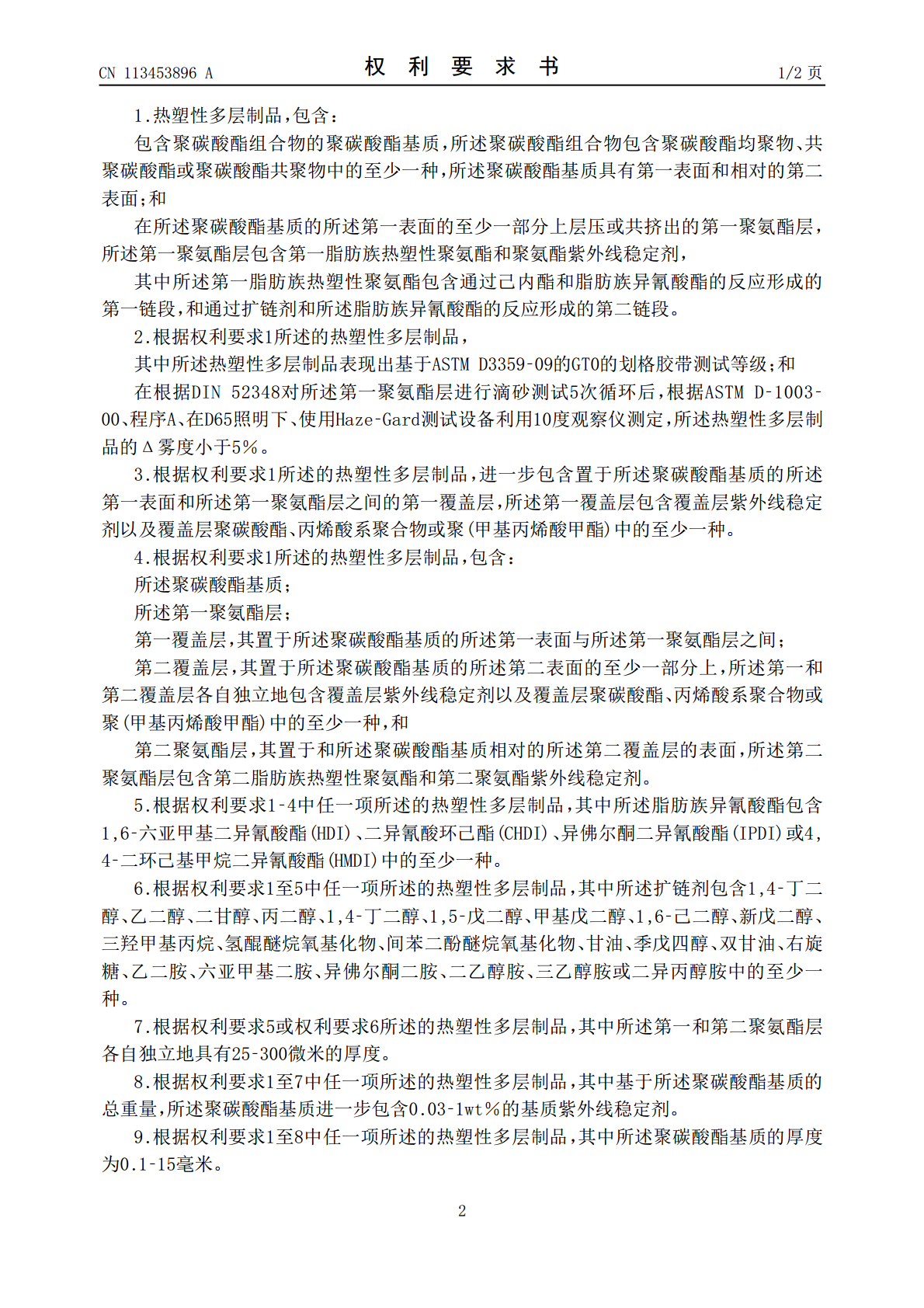

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113453896A(43)申请公布日2021.09.28(21)申请号202080016286.6(74)专利代理机构中国贸促会专利商标事务所(22)申请日2020.04.28有限公司11038代理人赵方鲜(30)优先权数据19172011.92019.04.30EP(51)Int.Cl.B32B27/08(2006.01)(85)PCT国际申请进入国家阶段日B32B27/18(2006.01)2021.08.24B32B27/30(2006.01)(86)PCT国际申请的申请数据B32B27/36(2006.01)PCT/EP2020/0617112020.04.28B32B27/40(2006.01)(87)PCT国际申请的公布数据WO2020/221724EN2020.11.05(71)申请人SABIC环球技术有限责任公司地址荷兰贝亨奥普佐姆(72)发明人C·J·J·麦斯Y·许权利要求书2页说明书14页附图6页(54)发明名称热塑性多层制品、其制造方法及用途(57)摘要一种热塑性多层制品，包含：包含聚碳酸酯组合物的聚碳酸酯基质，所述聚碳酸酯组合物包含聚碳酸酯均聚物、共聚碳酸酯或聚碳酸酯共聚物中的至少一种，所述聚碳酸酯基质具有第一表面和相对的第二表面；和在所述聚碳酸酯基质的所述第一表面的至少一部分上层压或共挤出的第一聚氨酯层，所述第一聚氨酯层包含第一脂肪族热塑性聚氨酯和聚氨酯紫外线稳定剂，其中所述第一脂肪族热塑性聚氨酯包含通过己内酯和脂肪族异氰酸酯的反应形成的第一链段，和通过扩链剂和所述脂肪族异氰酸酯的反应形成的第二链段。CN113453896ACN113453896A权利要求书1/2页1.热塑性多层制品，包含：包含聚碳酸酯组合物的聚碳酸酯基质，所述聚碳酸酯组合物包含聚碳酸酯均聚物、共聚碳酸酯或聚碳酸酯共聚物中的至少一种，所述聚碳酸酯基质具有第一表面和相对的第二表面；和在所述聚碳酸酯基质的所述第一表面的至少一部分上层压或共挤出的第一聚氨酯层，所述第一聚氨酯层包含第一脂肪族热塑性聚氨酯和聚氨酯紫外线稳定剂，其中所述第一脂肪族热塑性聚氨酯包含通过己内酯和脂肪族异氰酸酯的反应形成的第一链段，和通过扩链剂和所述脂肪族异氰酸酯的反应形成的第二链段。2.根据权利要求1所述的热塑性多层制品，其中所述热塑性多层制品表现出基于ASTMD3359‑09的GT0的划格胶带测试等级；和在根据DIN52348对所述第一聚氨酯层进行滴砂测试5次循环后，根据ASTMD‑1003‑00、程序A、在D65照明下、使用Haze‑Gard测试设备利用10度观察仪测定，所述热塑性多层制品的Δ雾度小于5％。3.根据权利要求1所述的热塑性多层制品，进一步包含置于所述聚碳酸酯基质的所述第一表面和所述第一聚氨酯层之间的第一覆盖层，所述第一覆盖层包含覆盖层紫外线稳定剂以及覆盖层聚碳酸酯、丙烯酸系聚合物或聚(甲基丙烯酸甲酯)中的至少一种。4.根据权利要求1所述的热塑性多层制品，包含：所述聚碳酸酯基质；所述第一聚氨酯层；第一覆盖层，其置于所述聚碳酸酯基质的所述第一表面与所述第一聚氨酯层之间；第二覆盖层，其置于所述聚碳酸酯基质的所述第二表面的至少一部分上，所述第一和第二覆盖层各自独立地包含覆盖层紫外线稳定剂以及覆盖层聚碳酸酯、丙烯酸系聚合物或聚(甲基丙烯酸甲酯)中的至少一种，和第二聚氨酯层，其置于和所述聚碳酸酯基质相对的所述第二覆盖层的表面，所述第二聚氨酯层包含第二脂肪族热塑性聚氨酯和第二聚氨酯紫外线稳定剂。5.根据权利要求1‑4中任一项所述的热塑性多层制品，其中所述脂肪族异氰酸酯包含1,6‑六亚甲基二异氰酸酯(HDI)、二异氰酸环己酯(CHDI)、异佛尔酮二异氰酸酯(IPDI)或4,4‑二环己基甲烷二异氰酸酯(HMDI)中的至少一种。6.根据权利要求1至5中任一项所述的热塑性多层制品，其中所述扩链剂包含1,4‑丁二醇、乙二醇、二甘醇、丙二醇、1,4‑丁二醇、1,5‑戊二醇、甲基戊二醇、1,6‑己二醇、新戊二醇、三羟甲基丙烷、氢醌醚烷氧基化物、间苯二酚醚烷氧基化物、甘油、季戊四醇、双甘油、右旋糖、乙二胺、六亚甲基二胺、异佛尔酮二胺、二乙醇胺、三乙醇胺或二异丙醇胺中的至少一种。7.根据权利要求5或权利要求6所述的热塑性多层制品，其中所述第一和第二聚氨酯层各自独立地具有25‑300微米的厚度。8.根据权利要求1至7中任一项所述的热塑性多层制品，其中基于所述聚碳酸酯基质的总重量，所述聚碳酸酯基质进一步包含0.03‑1wt％的基质紫外线稳定剂。9.根据权利要求1至8中任一项所述的热塑性多层制品，其中所述聚碳酸酯基质的厚度为0.1‑15毫米。2CN113453896A权利要求书2/2页10.根据权利要求1至9
