一种山地农用松土结构.pdf

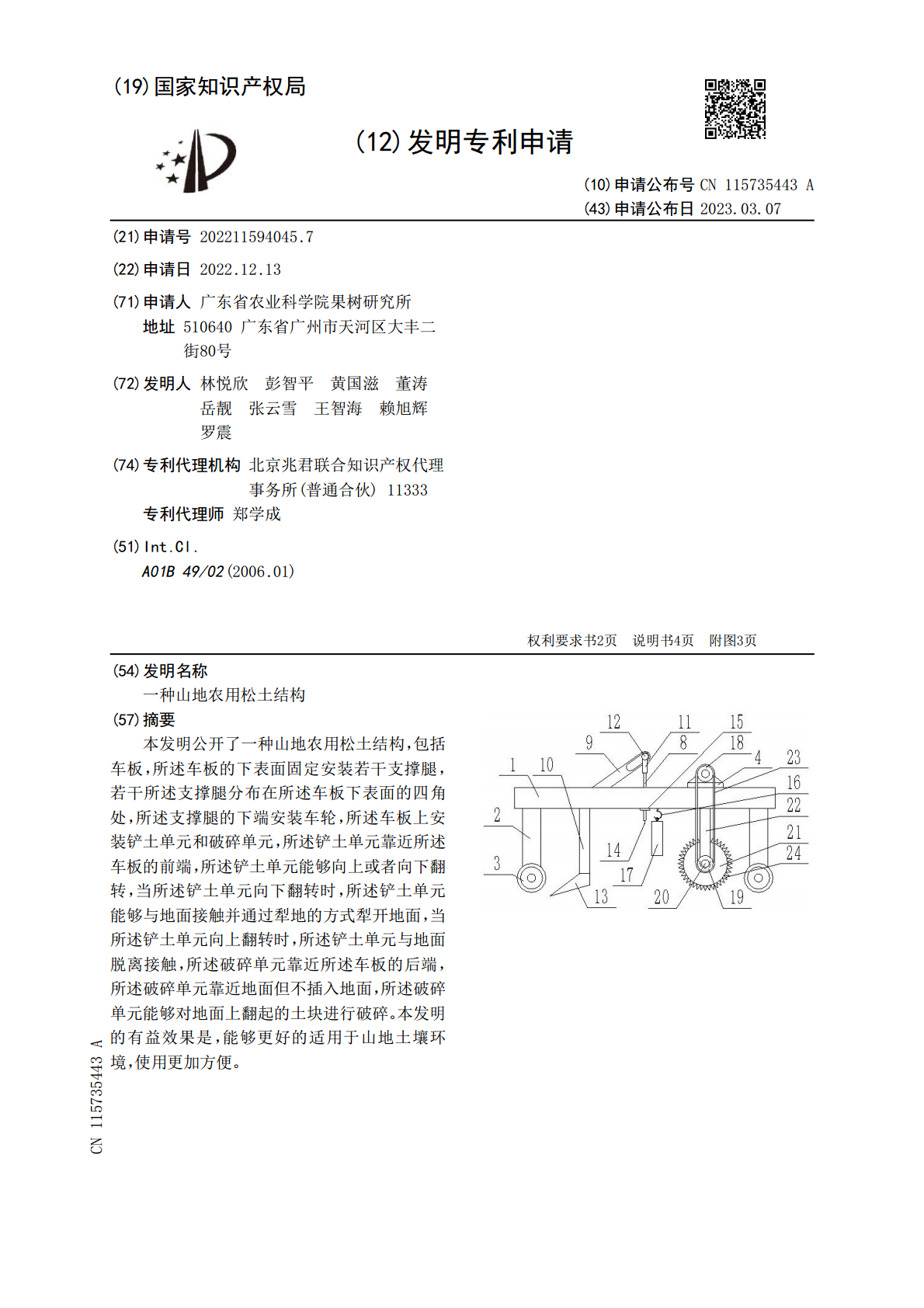

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115735443A(43)申请公布日2023.03.07(21)申请号202211594045.7(22)申请日2022.12.13(71)申请人广东省农业科学院果树研究所地址510640广东省广州市天河区大丰二街80号(72)发明人林悦欣彭智平黄国滋董涛岳靓张云雪王智海赖旭辉罗震(74)专利代理机构北京兆君联合知识产权代理事务所(普通合伙)11333专利代理师郑学成(51)Int.Cl.A01B49/02(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种山地农用松土结构(57)摘要本发明公开了一种山地农用松土结构，包括车板，所述车板的下表面固定安装若干支撑腿，若干所述支撑腿分布在所述车板下表面的四角处，所述支撑腿的下端安装车轮，所述车板上安装铲土单元和破碎单元，所述铲土单元靠近所述车板的前端，所述铲土单元能够向上或者向下翻转，当所述铲土单元向下翻转时，所述铲土单元能够与地面接触并通过犁地的方式犁开地面，当所述铲土单元向上翻转时，所述铲土单元与地面脱离接触，所述破碎单元靠近所述车板的后端，所述破碎单元靠近地面但不插入地面，所述破碎单元能够对地面上翻起的土块进行破碎。本发明的有益效果是，能够更好的适用于山地土壤环境，使用更加方便。CN115735443ACN115735443A权利要求书1/2页1.一种山地农用松土结构，包括车板（1），所述车板的下表面固定安装若干支撑腿（2），所述支撑腿的下端安装车轮（3），其特征在于，所述车板上安装铲土单元和破碎单元，所述铲土单元靠近所述车板的前端，所述铲土单元能够向上或者向下翻转，当所述铲土单元向下翻转时，所述铲土单元能够与地面接触并通过犁地的方式犁开地面，当所述铲土单元向上翻转时，所述铲土单元与地面脱离接触，所述破碎单元靠近所述车板的后端，所述破碎单元靠近地面但不插入地面，所述破碎单元能够对地面上翻起的土块进行破碎。2.根据权利要求1所述的一种山地农用松土结构，其特征在于，所述铲土单元能够通过悬挂重物的方式向上翻转并与地面脱离接触，当所述铲土单元未悬挂重物时，所述铲土单元在其自身的重力驱动下向下翻转并插入地面，所述铲土单元在随着车板移动的过程中将地面犁开，所述破碎单元能够在电机（4）的驱动下通过高速旋转的方式将地面上翻起的土块打碎。3.根据权利要求2所述的一种山地农用松土结构，其特征在于，所述车板上设有长孔（5）和通孔（6），所述长孔靠近车板的前端，所述通孔位于所述长孔的后侧，所述长孔和所述通孔均能将所述车板的上表面和下表面连通，所述铲土单元包括固定轴（7）、升降杆（8）、连接杆（9）和若干连接臂（10），所述固定轴安装在所述长孔内，所述固定轴能够在所述长孔内转动，所述升降杆竖直穿插在所述通孔上，所述升降杆能够在竖直方向上做升降运动，所述升降杆的上端固定连接托架（11），所述托架上固定安装横轴（12），所述横轴的长度方向与固定轴的长度方向平行，所述连接杆位于所述车板的上方，所述连接杆的一端伸入所述长孔并套在所述固定轴上，所述连接杆的一端与所述固定轴固定连接，所述连接杆的另一端伸入所述托架并套在所述横轴上，所述连接杆的另一端能够相对于横轴滑动，若干所述连接臂均位于所述固定轴的下方，若干所述连接臂相互平行，所述连接臂的上端套在所述固定轴上，所述连接臂的上端与所述固定轴固定连接，所述连接臂的下端安装犁刀（13），所述升降杆的下端设有绳套（14），所述绳套用于悬挂重物。4.根据权利要求3所述的一种山地农用松土结构，其特征在于，所述升降杆上固定安装限位板（15），所述限位板位于所述车板的下方，所述限位板无法通过所述通孔，所述车板的下表面固定安装挂钩（16），所述挂钩上悬挂有配重体（17），所述配重体能够作为重物悬挂在绳套上，所述配重体的重量要大于若干所述连接臂和若干所述犁刀的重量之和，所述连接杆和所述升降杆的重量之和要小于若干所述连接臂和若干所述犁刀的重量之和。5.根据权利要求4所述的一种山地农用松土结构，其特征在于，当所述绳套上未悬挂配重体时，若干所述连接臂向下翻转，所述连接杆跟随所述固定轴向上翻转，所述连接杆的另一端拉动所述升降杆和所述限位板上升，所述限位板的上表面顶住所述车板的下表面时，所述犁刀插入地面，所述犁刀能够将地面犁开并将土块翻起来，翻起来的土块被所述破碎单元打碎，所述连接臂保持竖直状态，当所述绳套上悬挂配重体后，所述升降杆下降并拉动所述连接杆向下翻转，若干所述连接臂跟随所述固定轴向上翻转，若干所述犁刀均与地面脱离接触。6.根据权利要求5所述的一种山地农用松土结构，其特征在于，所述破碎单元包括主动轮（18）、从动轮（19）、从动轴（20）、破碎辊（21）和两根端杆（22），所述主动轮位于所述车板的上方
